I.C.T-W2
I.C.T
| 数量： | |
|---|---|
| DIP組立ライン用鉛フリーウェーブはんだ付け機
I.C.T W シリーズ鉛フリーウェーブはんだ付け機は、THT 生産ラインおよび DIP 組立ラインの中心として設計された信頼性の高い SMT 鉛フリーウェーブはんだ付け機です。この鉛フリーウェーブはんだ付け機は、日本の黒田スプレー技術、水平独立加熱モジュール、高度な省エネ構造を備えており、酸化を最小限に抑えた完璧なスルーホールはんだ付けを実現します。通常の動作にはわずか 7kW しか必要としませんが、オプションの窒素保護機能は厳格な品質基準を満たしています。自動車エレクトロニクス、スマート メーター、産業用制御装置で広く使用されているこの鉛フリー ウェーブはんだ付け機は、優れた性能を発揮し、SMT 鉛フリー ウェーブはんだ付け機をアップグレードする工場にとって好ましい選択肢となっています。
| 特徴
調整可能な噴霧ゾーンとピラミッド型フィルターを備えた日本製黒田ノズルは、毎回均一で低消費量のフラックスコーティングを保証します。デジタル流量制御と安定した圧力システムは無駄を最小限に抑え、チャンバーを清潔に保ちます。これは、連続 THT 生産ラインにおける SMT 鉛フリーウェーブはんだ付け機にとって大きな利点です。
サードパーティ製の独立した過熱保護と PLC+PID 閉ループ制御を組み合わせて、完全な安全バックアップを作成します。リアルタイム監視と即時シャットダウンにより、鉛フリーウェーブはんだ付け機のノンストップ運転中にオペレーターと装置を保護します。
閉じた熱風循環と整流板を備えた水平方向の独立した加熱ゾーンにより、ボード全体に完全に均一な温度が提供されます。ウォームアップ時間はわずか約 15 分で、通常の消費電力は 7kW にとどまります。これは、同様の SMT 鉛フリーウェーブはんだ付け機の中で最もエネルギー効率の高い設計です。
| DIPライン設備一覧
| モデル | W4 | W3 | W2 |
| 寸法：（mm） | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| 重量(kg) | 約1500kg | 約1200kg | 約790kg |
| 電源 | 3P5W、380/220V 50Hz | 3P5W、380/220V 50Hz | 3P5W、380/220V 50Hz |
| 起動電力 | 32kw | 24kw | 16kw |
| 動作電力 | 12kw | 9kw | 7kw |
| 制御システム | plc | ||
| スプレーシステム | |||
| 伝送方式 | ステップモーター | ||
| スプレー圧力 | 0.25Mpa～0.4Mpa | ||
| ルクスフロー | 10--100ml/分 | ||
| 排気径 | Φ200mm | ||
| 排気能力 | 25m3/分 | ||
| 予熱システム | |||
| 予熱モード | 熱風 | ||
| 制御モード | PID+SSR | ||
| 予熱ゾーン | 4 | 3 | 2 |
| 予熱長さ | 1800mm | 1600mm | 1200mm |
| 予熱温度 | (室温)-250℃ | ||
| ウォームアップ時間(分) | 約15分（設定150℃） | ||
| コンベヤー システム | |||
| PCB サイズ:LxW(mm) | 最小:80x60mm;最大:400x300mm | ||
| コンベヤー速度 | 0～2000(mm/分) | ||
| コンベヤー高さ | 750+/-20 (mm) | ||
| 指 | ダブルフック爪（標準） | ||
| コンベヤー 幅制御 | 手動で | ||
| コンベヤー 角度 | 4～7度 | ||
| はんだ付け システム | |||
| はんだポットスタイル | メカニカル モーター ドライブ | ||
| はんだポットの材質 | フルチタン（スタンダードFT） | ||
| はんだポット温度 | 300°C | ||
| はんだポット容量 | 鉛フリー 350kg | 鉛フリー 300kg | 鉛フリー 250kg |
| 他の | |||
| フィンガークリーニングシステム | ブラシ | ||

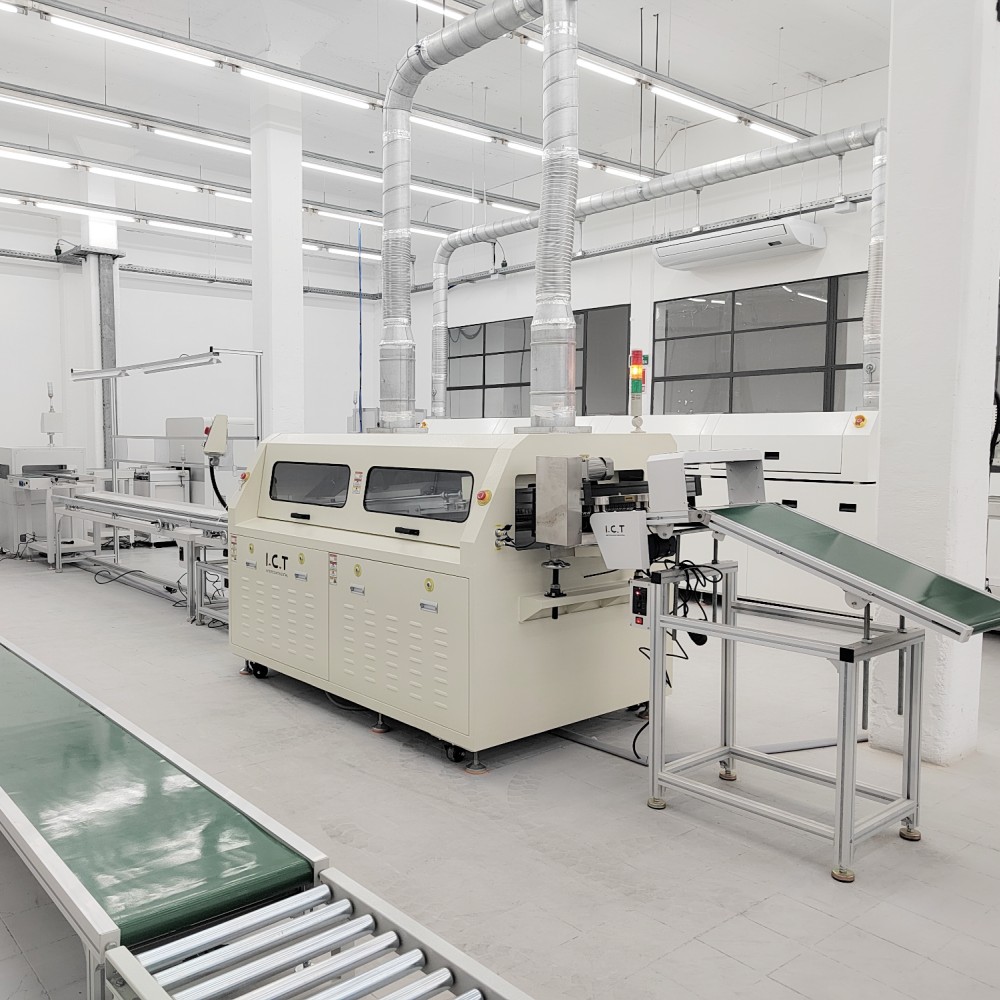

| DIPライン設備一覧
当社の DIP 生産ラインは、効率的かつ正確な PCB アセンブリのための高度なツールを提供します。完全に自動化された DIP ラインには、部品を正確に配置するための DIP 挿入ライン、スムーズな PCB 進入のためのウェーブ ローダー、安全な排出のためのウェーブ アンローダー、および最終チェックのための組立ベルト ラインが含まれています。この高品質の PCB DIP 生産ラインは、安定した動作、信頼性の高い THT 挿入、およびコスト効率の高い組み立てを保証し、さまざまな業界のニーズに対応します。モジュラー設計と I.C.T のグローバル サポートにより、スルーホール タスクの生産性が向上します。
| カスタマーサクセスビデオ
I.C.T のエンジニアは、スマート メーター メーカー向けに W シリーズの鉛フリー ウェーブはんだ付け機を設置し、試運転するためにウルグアイに行きました。お客様は、大量の DIP 生産ラインを運営しており、大型部品を含む複雑な PCB の安定した鉛フリーはんだ付けを必要としていました。私たちのチームがセットアップとオペレーターのトレーニングを完了した後、機械はわずか 7kW の動作出力と完璧な接合品質でフルスピードに達しました。顧客は、THT 組立ラインで鉛フリーウェーブはんだ付け機がスムーズに稼働している様子をビデオで共有し、エネルギーコストの低さ、メンテナンスの容易さ、優れたアフターサポートを賞賛しました。このウルグアイのスマート メーター プロジェクトは、多くのラテンアメリカの DIP ラインの成功例となっています。
| 専門家によるサービスとトレーニング
I.C.T は、工場レイアウト計画や専門家による設置から、徹底したオペレータートレーニング、24 時間 365 日のグローバル技術支援まで、あらゆる鉛フリーウェーブはんだ付け機に対するエンドツーエンドのサポートを提供します。当社の経験豊富なチームは、お客様の SMT 鉛フリーウェーブはんだ付け機と THT ライン全体がリスクなしで最大の生産性を達成できることを保証します。
| お客様からの賞賛
当社の鉛フリーウェーブはんだ付け機は、その優れた安定性、極めて低い運用コスト、複雑な基板上での完璧なはんだ付け結果を世界中の顧客から高く評価されています。これらは特に、迅速なグローバル サービスの対応、強力な輸出梱包、および下流の機器と完全に統合されるスムーズな SMT 鉛フリー ウェーブはんだ付け機の出力 コンベヤー を強調しています。
| 品質認証
すべての I.C.T 鉛フリー ウェーブはんだ付け機は、複数の発明特許とともに CE、CCC、UL、RoHS、ISO9001 認証を取得しており、最新の DIP 生産ラインの最高の国際安全性および環境基準に完全に準拠しています。
| I.C.T の会社と工場について
I.C.T は、25 年以上の業界経験を持つ、SMT および DIP 生産ライン向けのプロフェッショナルなワンストップ ソリューション プロバイダーです。東莞にある12,000㎡の工場には、20人の上級エンジニアを含む89人のスタッフが働いています。当社はすべての主要な機器を社内で設計および製造しており、72 か国の 1,600 を超える顧客にサービスを提供してきました。厳格な品質管理と継続的な技術革新により、当社は世界中の高性能鉛フリーウェーブはんだ付け機の最も信頼できるパートナーとなっています。
