| 仕様 | 詳細 |
|---|---|

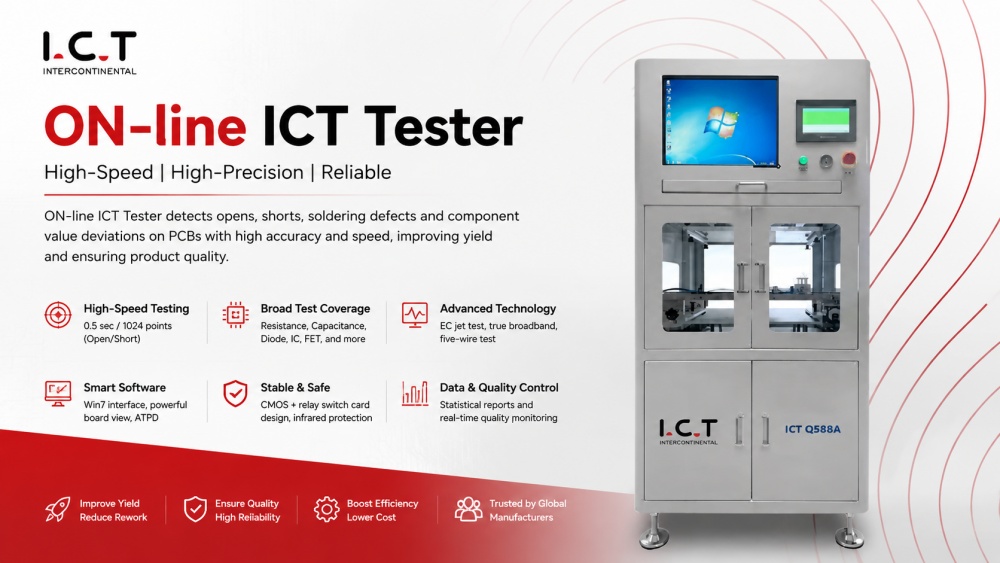

| モデル | I.C.T-Q588A |
| PCBサイズ | 500mm×350mm（標準） |
| テストポイント | 256点（標準）、1024点（オプション） |
| テスト速度 | 0.5秒/1024点(オープン/ショート) |
| 2ms ～ 40ms/ステップ (コンポーネントテスト) | |
| スイッチカード | 128/ポート |
| 孤立点 | テストごとに 10 ステップ、自動的に分離可能 |
| 試験範囲 | 抵抗：0.05Ω～100MΩ |
| 静電容量：1pf～40MF | |
| インダクタンス：1μH～50H | |
| ダイオード：0.1V～9V | |
| ツェナーダイオード：0.1V～15V | |
| トランジスタ：3端子でVCE飽和 | |
| FET：VDS、CDS、RDの3端子テスト（オン） | |
| 信号源 | AC：10mVpp～10Vpp、DC：±10mV～±7.5V |
| テスト頻度 | AC：100～100KHz |
| 電源 | AC：220V、50/60Hz、3kW |
| 空気圧 | 3~6kg/cm2 |
| 寸法 | 1000mm×750mm×1600mm |
| 重さ | 約350kg |
| オペレーティング·システム | Win7（英語版） |
| プロセッサー | デュアルコア 2.8 GHz 以上 |
| メモリ | 2GB |
| ハードディスク | 1000GB以上 |
| 画面 | 19インチディスプレイ |
| プリンター | エプソンのレシートプリンター |
| 赤外線保護 | はい |
※I.C.Tは品質・性能向上に努めておりますが、仕様・外観は予告なく更新する場合がございます。
| SMT ライン機器リスト
I.C.T は、エレクトロニクス製造プロセス全体を最初から最後までカバーする包括的な SMT 生産ライン ソリューションを提供します。当社のシステムは、基板ハンドリング、はんだペースト印刷、高速部品配置、検査、リフローはんだ付け、および小規模生産ニーズ向けの PCB 手動パネル剥離ルーター マシンなどの柔軟なパネル剥離オプションを統合しています。当社は、完全な工場計画、機器の選択、専門的な設置、オペレーターのトレーニング、継続的な最適化を通じてお客様をサポートします。このエンドツーエンドのアプローチは、スマートフォン、自動車、医療、家電業界のメーカーが今日の市場でより高い効率、一貫した品質、そして強力な競争上の優位性を達成するのに役立ちます。
| 製品名 | SMT 行の目的 |
|---|---|
| SMD PCB 組立ライン | ターンキー全自動 SMT 組立ライン |
| SMT マガジンローダー | 裸の PCB を行に自動的にロードします。 |
| はんだペーストプリンター | PCB パッドにはんだペーストを正確に印刷します。 |
| SMT 組立機 | コンポーネントを PCB に正確にマウントします。 |
| BGA リフロー炉 | はんだを溶かして強固な接合を形成します。 |
| 顧客成功ビデオ
2026 年、I.C.T は、自動車エレクトロニクス、特に車のライトとコントローラーを専門とするポルトガルの顧客に完全自動化された SMT 生産ラインを納入することに成功しました。オンライン ICT テスターを含むこのラインは、ピック アンド プレース マシン、ステンシル システム、リフロー オーブンなどの他の重要な機器と完全に統合されていました。当社のエンジニアは、オンサイトでの設置とトレーニングを提供し、ラインが確実に稼働し、生産に向けて最適化されていることを確認しました。お客様は、テスターを生産ラインにシームレスに統合したことにより、生産効率と品質管理が大幅に向上したと報告しました。
| サービスとトレーニングのサポート
I.C.T はを含む、生産プロセス内のすべてのマシンを統合するフルラインの SMT ソリューションを提供します。-、オンライン ICT テスター当社のエンジニアは、すべての機器の完全な設置、校正、統合を処理し、シームレスなコミュニケーションと最適化されたワークフローを保証します。また、オペレーターに機械の操作、テスト手順、トラブルシューティングに関する詳細なトレーニングも提供します。 24 時間年中無休のリモート サポートにより、お客様の生産ラインが効率的に稼働し、稼働時間を最大化し、遅延を最小限に抑えます。
| お客様の声
I.C.T のオンライン ICT テスターは、クライアントの生産効率の向上とダウンタイムの削減を一貫して支援してきました。回路内テストを自動化することにより、システムは生産ラインにシームレスに統合され、全体的なテストの速度と精度が向上します。お客様は、ユーザーフレンドリーなインターフェイス、既存システムとのシームレスな統合、テスターの信頼性の高いパフォーマンスを高く評価しており、これらすべてが生産性の向上と運用中断の削減に貢献します。
| 認証と規格
I.C.T のオンライン ICT テスターは、CE、RoHS、ISO9001 などの国際規格に準拠しており、当社の機器が最高レベルの安全性、品質、環境責任を満たしていることを保証します。これらの認証により、当社の機器が信頼性、安全性、規制基準に準拠していることが確認され、PCB の試験ニーズに応える信頼できるソリューションが提供されます。
| I.C.T の会社と工場について
20 年以上の経験を持つ I.C.T は、完全な SMT、DIP、コーティング生産ライン ソリューションの提供を専門としています。当社のエンジニア チームは、クライアントと緊密に連携して、生産ラインの設計、設置、最適化を行います。機器の設置から継続的な技術サポートに至るまで、当社はすべてのマシンがシームレスに連携して動作することを保証します。当社のフルライン ソリューションは、ダウンタイムの削減、生産効率の向上、製品品質の向上に役立ち、70 か国以上の工場をサポートしています。
