このウェーブはんだ付け機は、PCB を効率的に溶接し、コストを削減し、生産性を向上させます。
ａ．日本製黒田ノズルを採用し、安定した信頼性の高いスプレーを実現します。
b. PLC 制御により正確なスプレー時間と速度が確保され、効率が向上します。
c.安全な操作のためのサードパーティ製の過熱保護機能を提供します。
d. CE、CCC、UL規格に適合し、高品質な性能を実現します。
e.水平加熱設計により、正確な温度制御が可能です。
f.輸入コンポーネントを使用してメンテナンスコストを最小限に抑えます。
g.完全な顧客サポートのためのグローバルなサービスとトレーニングを提供します。
I.C.T-W2
I.C.T
| 数量： | |
|---|---|
| Wシリーズ鉛フリーウェーブはんだ付け機
I.C.T の W シリーズ鉛フリー ウェーブはんだ付け機は、長年にわたる市場テストを通じて洗練され、肯定的なフィードバックを得ている実績のある製品です。比類のない加熱性能と正確な温度制御で知られるこれらのウェーブはんだ付け機は、コストを削減する省エネ設計でさまざまな溶接プロセスに対応します。
最大 400mm の PCB をサポートし、はんだポット容量 180kg、トランスミッション高さ 750±20mm を備えており、自動車、通信、家庭用電化製品における THT PCB ウェーブはんだ付け機アプリケーションに最適です。日本黒田製のノズルとPLCシステムを装備し、安全性と効率性を確保します。 I.C.T は、グローバルな設置、メンテナンス、トレーニングを提供し、世界中で生産を最適化します。
| 特徴
W シリーズは、日本製黒田ノズルを備えた調整可能なスプレー システムを備えており、長期にわたる均一性と信頼性を保証します。 PLC 制御により、スプレー時間、速度、FLUX 流量を正確に調整でき、流量、角度、幅のデジタル設定を記録できます。ピラミッド型のマスクとフィルター スクリーンによりフラックスの無駄が削減され、このウェーブはんだ付け装置は経済的で環境に優しいものとなり、PCB の大量生産に最適です。
サードパーティ製の過熱保護機能と複数の安全層により安全性が強化され、ウェーブはんだ付け機の安全な動作が保証されます。水平加熱設計はゾーン干渉を防止し、敏感な電子機器に正確な温度曲線を提供します。この堅牢なシステムは機器の寿命を延ばし、要求の厳しい業界における THT PCB ウェーブはんだ付け機のタスクに最適です。
水平加熱モジュールは独立したゾーン動作を保証し、高い生産能力と熱交換効率を提供します。リアルタイム監視のための PLC および PID 制御により、15 分で 150°C まで予熱し、さまざまな溶接ニーズに適応します。この効率性により、W シリーズはウェーブはんだ付け装置を使用するペースの速い製造環境に最適な選択肢となります。
| DIPライン設備一覧
| モデル | W4 | W3 | W2 |
| 寸法：（mm） | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| 重量(kg) | 約1500kg | 約1200kg | 約790kg |
| 電源 | 3P5W、380/220V 50Hz | 3P5W、380/220V 50Hz | 3P5W、380/220V 50Hz |
| 起動電力 | 32kw | 24kw | 16kw |
| 動作電力 | 12kw | 9kw | 7kw |
| 制御システム | plc | ||
| スプレーシステム | |||
| 伝送方式 | ステップモーター | ||
| スプレー圧力 | 0.25Mpa～0.4Mpa | ||
| ルクスフロー | 10--100ml/分 | ||
| 排気径 | Φ200mm | ||
| 排気能力 | 25m3/分 | ||
| 予熱システム | |||
| 予熱モード | 熱風 | ||
| 制御モード | PID+SSR | ||
| 予熱ゾーン | 4 | 3 | 2 |
| 予熱長さ | 1800mm | 1600mm | 1200mm |
| 予熱温度 | (室温)-250℃ | ||
| ウォームアップ時間(分) | 約15分（設定150℃） | ||
| コンベヤー システム | |||
| PCB サイズ:LxW(mm) | 最小:80x60mm;最大:400x300mm | ||
| コンベヤー速度 | 0～2000(mm/分) | ||
| コンベヤー高さ | 750+/-20 (mm) | ||
| 指 | ダブルフック爪（標準） | ||
| コンベヤー 幅制御 | 手動で | ||
| コンベヤー 角度 | 4～7度 | ||
| はんだ付け システム | |||
| はんだポットスタイル | メカニカル モーター ドライブ | ||
| はんだポットの材質 | フルチタン（スタンダードFT） | ||
| はんだポット温度 | 300°C | ||
| はんだポット容量 | 鉛フリー 350kg | 鉛フリー 300kg | 鉛フリー 250kg |
| 他の | |||
| フィンガークリーニングシステム | ブラシ | ||
| DIPライン設備一覧

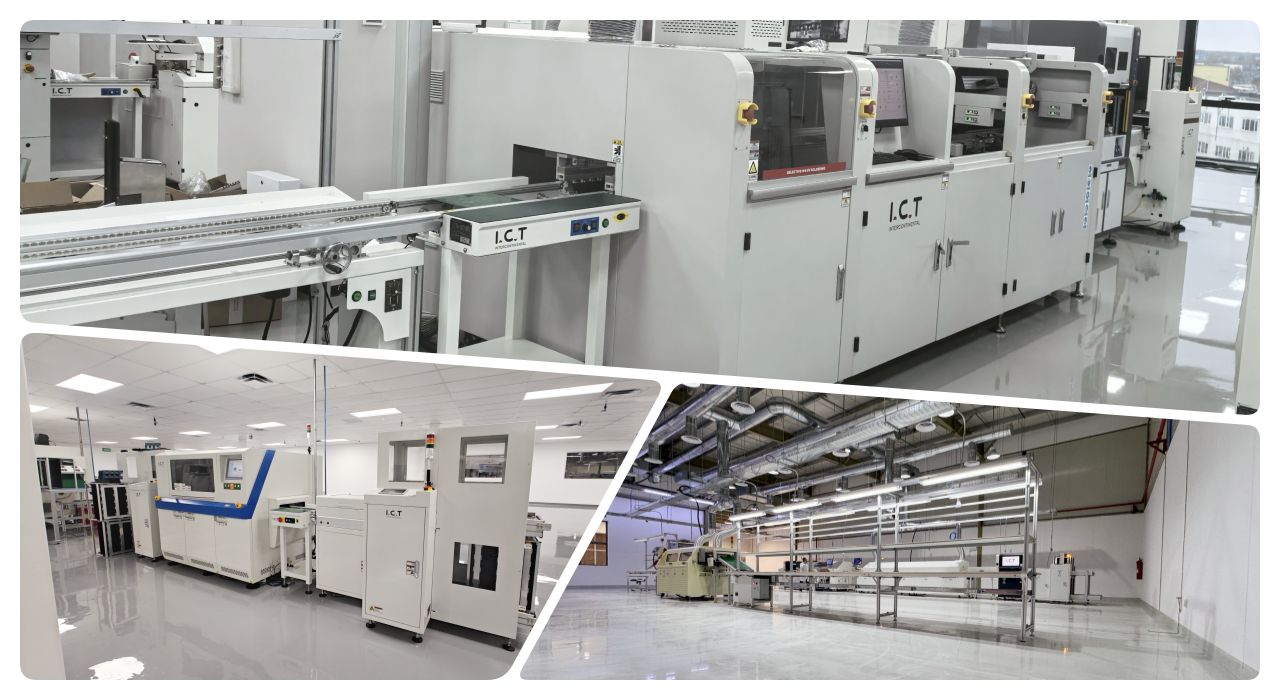

当社の DIP 生産ラインは、効率的かつ正確な PCB アセンブリのための高度なツールを提供します。完全に自動化された DIP ラインには、部品を正確に配置するための DIP 挿入ライン、スムーズな PCB 進入のためのウェーブ ローダー、安全な排出のためのウェーブ アンローダー、および最終チェックのための組立ベルト ラインが含まれています。この高品質の PCB DIP 生産ラインは、安定した動作、信頼性の高い THT 挿入、およびコスト効率の高い組み立てを保証し、さまざまな業界のニーズに対応します。モジュラー設計と I.C.T のグローバル サポートにより、スルーホール タスクの生産性が向上します。
| カスタマーサクセスビデオ
2024 年、2 人の I.C.T エンジニアがスマート メーター メーカーをサポートするためにウルグアイを訪問しました。これは、顧客レビューの熱烈なビデオで示されています。この映像には、基板ローダー、実装機 471 および 481、Lyra622、AOI、コーナー コンベア、W2 ウェーブはんだ付け機、ジャンクション ステーション、材料フレーム ベルト ライン、ローラー ライン、ブルズアイ ワークベンチなどの機器が含まれています。
クライアントは、エンジニアの専門知識と W2 の安定したパフォーマンスを賞賛し、生産効率の向上に注目し、将来のパートナーシップに関心を示しました。
| 専門家によるサービスとトレーニング
I.C.T は、設置、メンテナンス、操作指導など、ウェーブはんだ付け機に関する広範なサービスとトレーニングを提供しています。 72 ヶ国をカバーする当社のグローバル エンジニア ネットワークは、生産効率を高めるためのオンサイト サポートとカスタマイズされたトレーニングを提供します。
25 年の経験と 20 人のエンジニアを擁し、タイムリーな技術アップグレードとプロセスの最適化を提供します。クライアントは、当社の 3,000 万ドルの登録基金と 8 つの支店から恩恵を受け、世界中の PCB ウェーブはんだ付け機の運用に対する信頼性の高い長期サポートを保証します。
| お客様の声
お客様は、特にウルグアイのような海外任務中に、I.C.T のエンジニアの専門スキルと迅速な問題解決を高く評価しています。ウェーブはんだ付け機は、信頼性の高い溶接品質と効率で知られており、THT PCB ウェーブはんだ付け機の用途に不可欠です。
当社の堅牢な梱包により破損のない配送が保証される一方、技術的問題に対する当社の迅速な対応 (多くの場合数時間以内に解決) は一貫した賞賛を獲得しています。クライアントは当社の革新的なソリューションを高く評価しており、I.C.T を世界的な製造業の信頼できるパートナーとみなしています。
| 品質認証
I.C.T のウェーブはんだ付け機は、世界的な安全性と品質基準への準拠を反映し、CE、RoHS、ISO9001、および複数の特許の認証を取得しています。これらの認定は、12,000m² の東莞工場で検証され、ウェーブはんだ付け装置の信頼性を保証します。当社の特許取得済みテクノロジーは耐久性とパフォーマンスを強化し、強力な品質管理システムに裏付けられた PCB の生産ニーズに合わせてお客様が自信を持って I.C.T を選択できるようにします。
| I.C.T の会社と工場について
I.C.T は、社内で研究開発と生産を行うエレクトロニクス製造のリーダーであり、25 年間にわたって急速に成長してきた大規模なチームを擁しています。 72 か国の 1,600 社以上の顧客にサービスを提供する当社の東莞市の 12,000 平方メートルの工業団地は、厳格な品質管理と堅牢な管理システムを備え、トップクラスのウェーブはんだ付け機を生産しています。
8 つの支店と 3,000 万ドルの登録基金を擁し、革新的なソリューションを世界中に提供しています。当社の卓越性への取り組みは、初期設定から継続的な最適化までクライアントをサポートし、I.C.T を業界で信頼できる名前にしています。
