この SMT はんだペースト印刷機は、完璧な PCB 印刷を実現する高精度と効率を提供します。
ａ．繰り返し位置決め精度±0.01mmの高精度です。
b.サイクルタイムが 7 秒未満で迅速な生産が可能です。
c.乾式、湿式、真空のオプションを備えた自動ステンシル クリーニング。
d.スキージ圧力を調整して印刷品質を向上させます。
e. LED や車両電子機器などのさまざまな PCB タイプをサポートします。
f. I.C.T は、専門家による設置およびトレーニング サービスを提供します。
g.品質管理のための標準的な 2D 検査が含まれています。
I.C.T-6534
I.C.T
| 数量： | |
|---|---|
| I.C.T -6534 SMTはんだ貼り付け印刷機
I.C.T-6534 SMT はんだペースト印刷機は、効率的かつ正確な PCB 印刷を行うための最良の選択肢です。 7 秒のサイクルタイムで設計されており、さまざまなエレクトロニクスの迅速かつ信頼性の高い生産を保証します。この機械は、PCB サイズ 5050 ～ 650340mm、ステンシル フレーム 470370 ～ 737737mm をサポートします。自動キャリブレーション、調整可能なスキージ圧力、およびマルチメソッド分離機能を備えており、±0.01mm の高い再現性と±0.025mm の印刷精度を実現します。湿式、乾式、真空洗浄などのオプションがあり、多様なニーズに対応します。 I.C.T は、設置やトレーニングを含む専門家によるサポートを提供しており、LED、テレビ、車両エレクトロニクスなどの業界に最適です。世界中で I.C.T の品質とサービスを信頼してください。
| 特徴
I.C.T-6534 SMT はんだペースト印刷機は、繰り返し位置決め精度 ±0.01mm、印刷精度 ±0.025mm の高精度を実現します。これにより、すべての PCB が完全に印刷されることが保証され、生産時のエラーが減少します。この機械は、分離速度と距離を制御するプログラム可能なモーターなどの高度な技術を使用しています。この機能は、LED や車両エレクトロニクスなど、正確な結果を必要とする業界に最適です。安定した設計により、長期間の使用でも品質を維持し、お客様の時間とコストを節約します。
サイクルタイムが 7 秒未満のこの SMT はんだペースト印刷機は、生産速度を向上させます。この高速パフォーマンスにより、工場は品質を損なうことなく厳しい納期を守ることができます。クイックライン変更設定により、タスク間の切り替えが簡単になります。忙しい生産ラインに最適で、スムーズな作業を保証します。 I.C.T の設計は効率を重視しており、コストを低く抑えながら顧客の生産量を増やすことができます。
このマシンは、乾式、湿式、および真空モードによる自動ステンシル洗浄を提供します。これによりステンシルがきれいに保たれ、安定した印刷品質が保証されます。特殊な排気モーターと独自のスプレーシステムが連携して効果的に洗浄します。ソフトウェアはアルコールと紙の使用を管理し、材料を節約します。この機能によりダウンタイムとメンテナンスが軽減され、継続的な生産にとって信頼できる選択肢になります。
| 仕様
| モデル | I.C.T -4034 | I.C.T5134 | I.C.T -5151 |
| フレームサイズ(mm) | 470*370～737*737 | 470*370 ～737*737 | 470*370 ～737*737 |
| PCB サイズ(mm) | 50*50～ 400*340 | 50*50～ 510*340 | 50*50～ 510*510 |
| 搬送方向 | 左から右へ。右から左へ。左から左。右→右 | ||
| サポート体制 | マグネットピン/上下テーブル調整/サポートブロック | ||
| クランピングシステム | サイドクランプ（真空ノズル、自動伸縮Z圧はオプション） | ||
| プリンターヘッド | 2 つの独立した電動プリントヘッド | ||
| スキージ タイプ | ステンレス(標準)、プラスチック | ||
| 洗浄システム | ドライ、ウェット、バキューム | ||
| 検査 | 2D検査（標準） | ||
| 電源 | AC:220±10%、50/60HZ、3Kw | ||
| 制御方法 | PC制御 | ||
| 寸法(mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| モデル | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| フレームサイズ(mm) | 650*400～850*750 | 650*400～850*850 | 737*400～1100*900 |
| PCB サイズ(mm) | 50*50～ 650*340 | 80*50～ 650*610 | 80*50～ 900*600 |
| 寸法(mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
※I.C.Tは品質・性能向上に努めておりますが、仕様・外観は予告なく更新する場合がございます。
| SMT ライン機器リスト

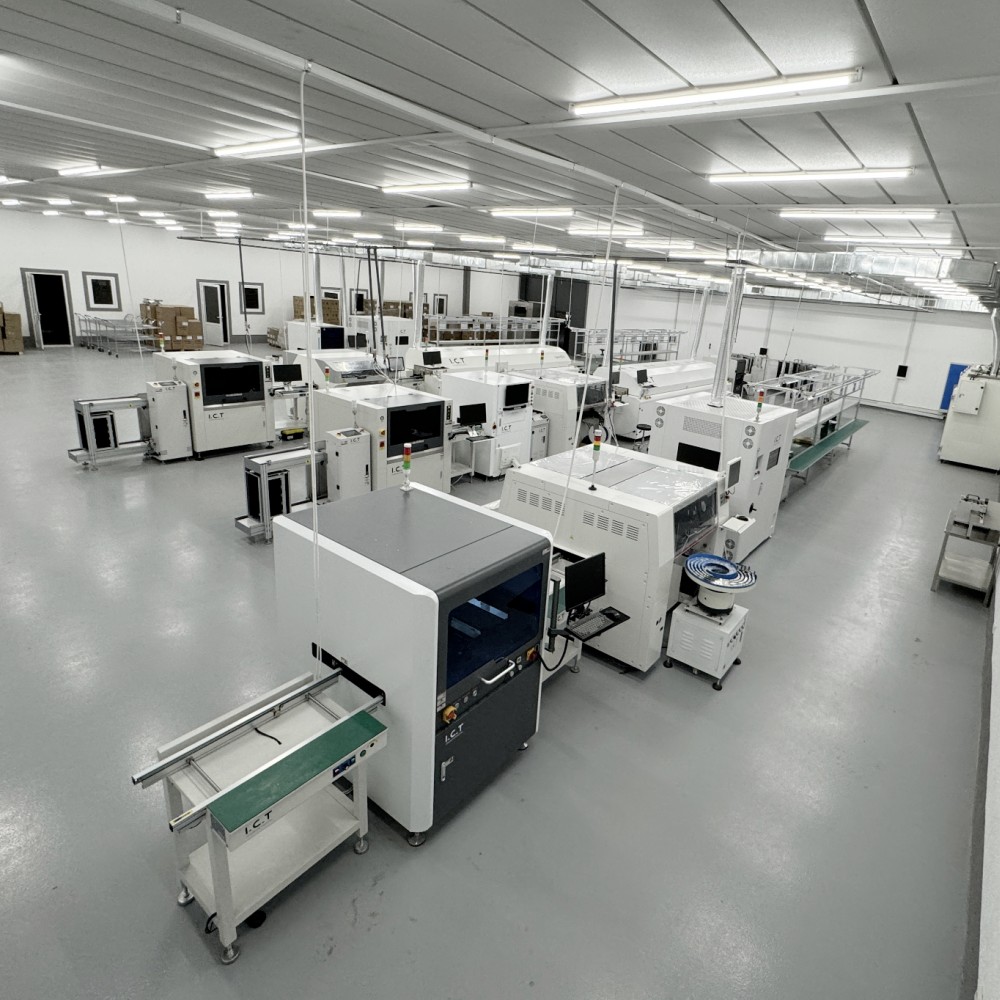

当社の 高品質 PCBA 生産ラインに は、効率的かつ正確な PCB 組み立てのための高度な設備が備えられています。完全に自動化された SMT ラインには、ローダー、正確なはんだペースト塗布のための自動プリンター、正確な部品配置のためのピックアンドプレース機、信頼性の高いはんだ付けのためのリフローオーブン、徹底的な欠陥検査のための AOI システムが含まれています。この高品質の PCBA 生産ラインは、スムーズな動作、高い信頼性、低コストの SMT 組み立てを保証し、さまざまな業界の要件を満たします。
| 製品名 | SMT 行の目的 |
|---|---|
| PCB ドロップローダー | 裸の PCB を行に自動的にロードします。 |
| ステンシル プリンター マシン | PCB パッドにはんだペーストを正確に印刷します。 |
| プレミアムSMTチップマウンター | コンポーネントを PCB に正確にマウントします。 |
| SMT リフロー炉 | はんだを溶かして強固な接合を形成します。 |
| SMT オフライン AOI マシン | はんだ接合部や配置不良を検査します。 |
| はんだペースト検査機 | はんだペーストの高さと品質をチェックします。 |
| トレーサビリティ機器 | 生産データの記録と追跡: SMT レーザー マーキング マシン/ラベル マウンター/インクジェット プリンター |
| 顧客成功ビデオ
2025 年、I.C.T のエンジニアは、家庭用 LED の照明メーカーであるメキシコの顧客工場を訪問し、SMT の全ラインの設置と訓練を行いました。お客様は、長さ 21 メートル、幅 5 メートルのスペース (当初は長さ 29 メートル) に 13 台の機械を必要としていました。 I.C.T は、長さ 16 メートル、幅 2.7 メートルの U 字型のラインを設計しました。 2 日間のインストールと 6 日間のトレーニングの後、セットアップは完了しました。お客様は、効率的な設計と、スムーズな生産を保証する I.C.T の熟練したサポートを賞賛しました。
| サービスとトレーニング
I.C.T は、SMT はんだペースト印刷機に優れたサービスとトレーニングを提供します。当社のチームは、スムーズな操作を保証するために、オンサイトでの設置、セットアップ、詳細な機器トレーニングを提供します。また、生産を継続するための技術サポートとメンテナンスも提供します。トレーニングではマシンの使用法、トラブルシューティング、最適化のヒントが取り上げられ、スタッフが自信を持って働けるように支援します。 I.C.T はグローバルに展開し、すべての顧客に対して迅速な対応と長期的なサポートを保証します。
| お客様のレビュー
お客様は、当社のエンジニアの専門知識と迅速な問題解決を高く評価しています。彼らは、SMT はんだペースト印刷機の高精度と信頼性を高く評価しています。丁寧な梱包と迅速な発送も好評です。ダウンタイムを最小限に抑え、問題への迅速な対応を多くの人が高く評価しています。 I.C.T の品質とサービスへの献身は、世界中で信頼を獲得しています。
| 私たちの認証
I.C.T は、CE、RoHS、ISO9001 などの重要な認証を取得しており、高い基準を保証しています。革新的なデザインに関する特許も取得しています。これらの認証は、品質と安全性に対する当社の取り組みを示しています。お客様は当社の製品が世界的な規制を満たしていると信頼でき、安心感を得ることができます。
| I.C.T と当社の工場について
I.C.T は、25 年以上の経験を持つ SMT ソリューションの大手プロバイダーです。私たちは大規模なチームで研究、開発、生産を行っています。当社は急速に成長し、72 か国の 1,600 を超える顧客にサービスを提供しています。私たちの工場は厳格なテストと品質管理プロセスに従っています。 12,000m²のスペースで、当社は最高の製品とグローバルなサービスを保証します。
