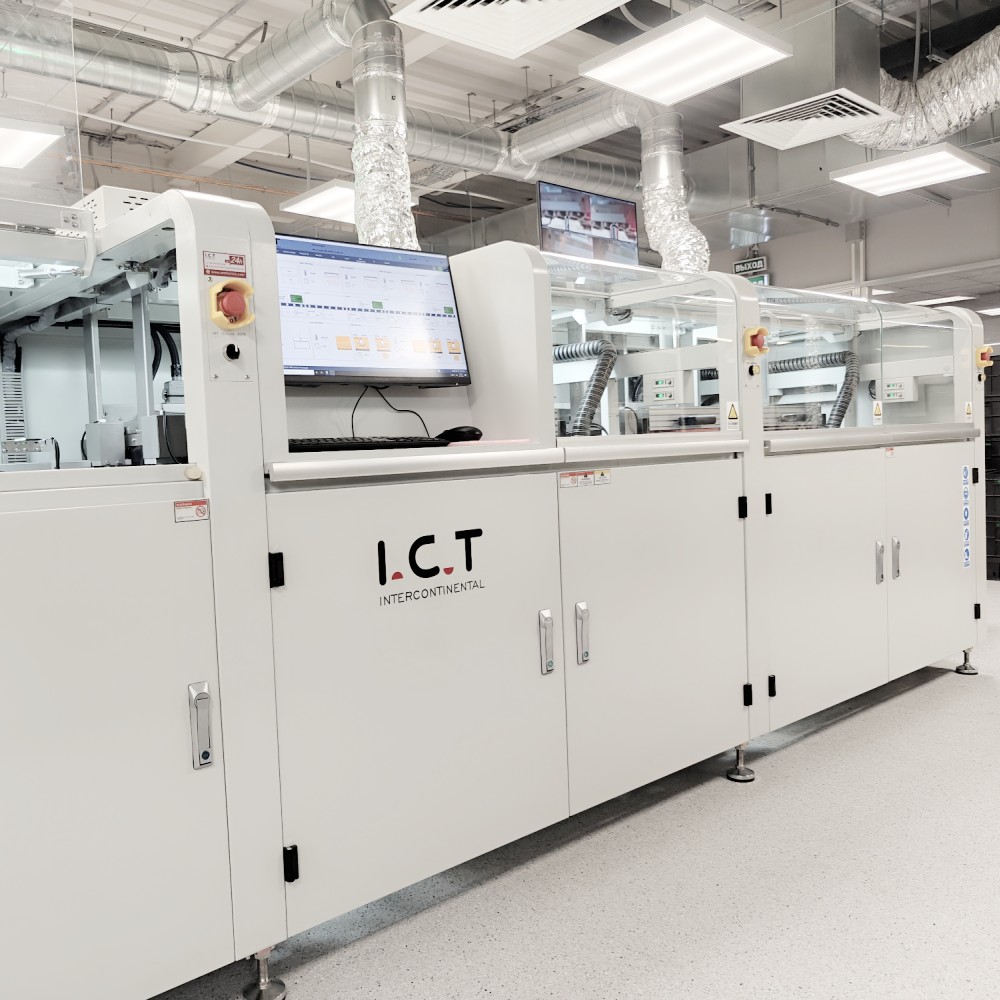

I.C.T-SS550P2 |高度なオンライン 3 はんだポット選択ウェーブはんだ付け機の工場出荷時の価格

|  3はんだポット選択波はんだ付け機

これをチェックしてください。当社の巨大な東莞工場内で、究極の 3 はんだポット選択ウェーブはんだ付け機を構築しました。これにより、ポットを空にすることなく 3 つの異なる合金を同時に実行できます。パナソニック モーターを搭載した超軽量アルミニウム ガントリーがわずか 0.8 秒ですべてのピンに到達する間、ボードは完全に静止しています。窒素はあらゆるものをピカピカに保ち、廃棄物をほぼゼロにします。経路、温度、スプレー量、波の高さなど、すべてを巨大なタッチスクリーンで制御し、必要なだけプログラムを保存して即座に切り替えることができます。自動キャリブレーション、ライブカメラ、ドイツ製スプレーバルブ、および 3 つのチタンポットにより、3 ソルダーポット選択的ウェーブはんだ付け機は獣のように 24 時間年中無休で稼働します。

|  DIPライン設備一覧

精密フラックス塗布

ドイツの高速バルブは、毎回 0.02 mm の完璧な小さなフラックス ドット (固形分 10 % 未満) を噴射します。タンクは加圧されており、デジタルメーターが付いているので圧力が低下することはありません。残ったフラックスはスライド式トレイに落ちます – 2 秒できれいになります。日本製SMCエアパーツと大きなゲージで点検も非常に簡単です。自動ポンプによりフラックスがノンストップで流れ続けます。このセットアップは、3 はんだポット選択ウェーブはんだ付け機のすべてのパッドを釘付けします。

効率的な予熱の最適化

底部の赤外線ヒーターは標準装備されており、上下に移動できます。上部の熱風または追加の IR はオプションです。厚い断熱材とオープングリッド設計により、ボード全体に熱が完璧に広がります。ヒーターとモーターはトップブランドのもので、非常に静かで、工具を使わずに交換できます。ボードは完全にウォームアップされ、決して反ることなく、0.8 秒のスピードでキラージョイントを行う準備が整います。

高度なはんだ付け技術

3 つのドイツ製電磁ポンプと 3 つのチタン ポットが、漏れやドリフトのない堅固なミニウェーブを提供します。窒素流量、はんだ温度、波の高さ、自動キャリブレーションをタッチスクリーン上で直接設定できます。窒素により接合部が鏡のようになり、ドロスもほとんど出ません。レーザーが高さを監視し、ノズルが自動的に洗浄し、900 時間分のビデオが保存されます。これは、3 はんだポット選択的ウェーブはんだ付け機の無敵の心臓部です。

耐久性のあるトランスミッション設計

3 セクションのローラー ラインと側面と上部のエア クランプにより、最大 20 kg のボードを静止状態で保持します。頑丈なレールと高速サーボにより、すべてがバターのようにスムーズに動きます。厚いボードまたは両面ボード?問題ない。 3 つのはんだポット選択ウェーブはんだ付け機のセットアップでノンストップで動作するように構築されています。

信頼性の高い制御統合

頭脳は、Cat-6 配線と完全な工場ネットワーク接続を備えた CE 認定 PLC です。ステップバイステップのウィザード、画像編集、自動ノズル検出、および 4 つの言語により、驚くほど早く学習できます。リモート技術サポートにより、3 ソルダーポット選択ウェーブはんだ付け機は、毎日、一日中利益を上げ続けます。

ユーザーフレンドリーな操作インターフェイス

大きくて明るい画面、シンプルなガイド、ワンタップのライブカメラビュー、音声アラートにより、ビデオゲームのような感覚で操作できます。英語、中国語、日本語、ロシア語を数秒で切り替えます。カスタム ライトと Wi-Fi により、その場を歩かなくても最新情報を得ることができます。

|  仕様

オンライン選択的な波のはんだ付け機
モデル	I.C.T SS540	I.C.T SS550	I.C.T SS550P1	I.C.T SS550P2
オンラインモジュラー	スプレー＋予熱&はんだ付け	スプレー+予熱+はんだ付け	スプレー+予熱+はんだ付け+はんだ付け	スプレー+予熱+はんだ付け+はんだ付け+はんだ付け
はんだシステム
ノズル数	1	1	2	3
はんだポットの数量	1セット	1セット	2セット	3セット
二重ポット（オプション）	n/a	オプション	オプション	オプション
はんだポット電源	2.35kw	2.35kw	4.70kw	7.05kw
フラックスシステム
フラックス貯蔵タンク	1L	1L	2L	2L
フラックスサポート	フラックスアラーム、自動
スプレーノズル	ドイツ製ジェットバルブ（スポット&ラインスプレー）1式
スプレーノズルサイズ	130um (180um、210um オプション)
スプレー速度	0〜20mm/s
スプレーノズルの移動  速度	0〜400mm/s
予熱システム
予熱モード	熱気とir	熱気とir	熱気とir	熱気とir
予熱領域	長さ500*幅500mm	長さ500*幅500mm	長さ500*幅500mm	長さ500*幅500mm
予熱ゾーン	上部熱風：2、下部IR：1
底予熱パワー	最大12kw
トップ予熱パワー	最大6kw
ウォームアップ時間	約15分（設定150℃）
制御モード	パソコン+PLC
輸送システム
PCB サイズ（固定具付き）	120*60~500*500mm
PCB の交換	オンライン
PCB トップクリアランス	120mm
輸送の高さ	900±20mm
輸送幅	60〜500mm
寸法：mm	長さ1850*幅1850*高さ1480	長さ2560*幅1750*高さ1480	長さ2560*幅1950*高さ1480	長さ2600*幅1950*高さ1480
重さ	約：800kg	約：1200kg	約：1300kg	約：1500kg

|  DIPライン設備一覧

|  カスタマーサクセスビデオ

2025 年初め、ベトナムの大手カメラ会社が、新しい 3 はんだポット選択ウェーブはんだ付け機をテストするために飛行機で来ました。当社のエンジニアは、実際のボードをロードし、顧客が完璧な接合部がカメラにライブで映るのを観察している間、0.8 秒のサイクルをフルに実行し、その後、プログラミング、クリーニング、修理について丸 2 日間スタッフを訓練しました。彼らは完全に自信を持って出発し、箱が着地した瞬間にボリュームを揺るがす準備ができていました - それが I.C.T が世界中で転がる方法です。

|  プロフェッショナルなサービスとトレーニング

梱包した日から数年後まで、私たちはあなたの背中を支えます。 20 人のシニア エンジニアと 72 か国の現地チームが、必要に応じていつでもオンサイトまたはオンラインでトレーニングを受けます。 3 つの大陸にあるスペアパーツ倉庫と 24 時間年中無休のホットラインにより、3 ソルダーポット選択ウェーブはんだ付け機は永遠に新品同様に稼働し続けます。

|  お客様からの賞賛

工場のお客様からは、当社のエンジニアは非常に忍耐強く、実際に気にかけてくれるとよく​​言われます。彼らは、ピンポイントのフラックス、堅固な 3 つのウェーブ、そして 3 ソルダーポット選択ウェーブはんだ付け機が 0.8 秒の速度でほとんどやり直しをせずに元が取れる速さに夢中になります。クレートは完璧に仕上がり、同日のリモート修正により、新規顧客は生涯の友人に変わります。

|  業界認証

3 はんだポット選択的ウェーブはんだ付け機には、CE 安全性、RoHS グリーン マーク、ISO9001 品質バッジ、およびバルブ、ポンプ、レーザー技術に関する多数の独自の特許が付属しています。これらのスタンプは、地球上のどこでも信頼できる、安全でクリーンな、実戦テスト済みのギアを入手できることを意味します。

|  I.C.T の会社と工場について

2012 年以来、私たちは 89 人のチームメイト、20 人のエンジニア、そして世界中に 8 つのオフィスを擁する 12,000 平方メートルの巨大なキャンパスに成長しました。当社は、設計、切断、溶接、組み立て、テストをすべて 1 つ屋根の下で行っています。当社はすでに、フル SMT および THT ラインを備えた 72 か国の 1,600 以上の工場を支援しており、3 つのはんだポット選択的ウェーブはんだ付け機は、超厳格なチェックと実際の品質管理を経て出荷されています。
