I.C.T オフライン自動光学検査 AOI マシン I.C.T-V8

AOI マシンとピックアンドプレイスマシン。信頼できるパートナーと一緒に購入してください。I.C.T は、SMT 業界で 26 年の経験を持っています。ハイライト: オンサイトでの設置とトレーニングが利用可能、年中無休のカスタマーサービス。高度な訓練を受けた専門家。
高品質のオフライン自動光学検査機、今すぐお問い合わせください!
1.産業用カメラ
2.テレセントリックレンズ
3.花崗岩のプラットフォームとフレーム
4.全体のFOVアシスト位置

モデル：
I.C.T-V8
製品ブランド：
I.C.T
製品コード：
aoi inspection

可用性ステータス:

数量：



お問い合わせバスケット

I.C.T オフライン自動光学検査 AOI マシン I.C.T-V8

概要

オフライン葵マシン

オフライン AOI V8

導入：

SMT のリフロー前、リフロー後のインライン検査。

花崗岩のプラットフォームにより、機械の精度と安定性が大幅に向上します。

プログラム可能な RGB+W LED 光源。

一定の倍率と低歪みを備えたテレセントリックレンズで、高倍率のレンズにも対応します。

特徴：

1. LOG自動収集・保存機能、NG警告・アラーム機能、リモートプログラミング&デバッグ機能。

2.検査能力：不十分、短い、抜け穴、半田カバーピン、汚れ、位置ずれ、欠品、斜行、看板、実装

側面、転倒、部品間違い、破損、浮き、極性、擬似半田、空半田、接着剤過多など。

3.パーフェクトSPCはオフラインでNG情報を収集し、各種生産テーブルを自動生成します。

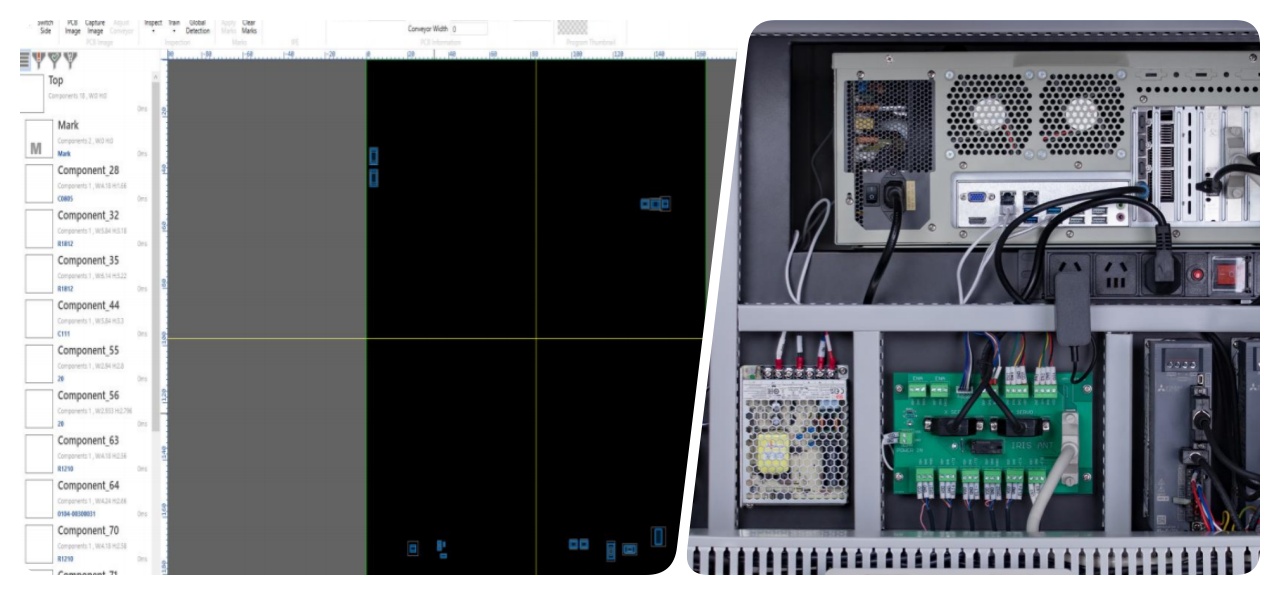

4.成熟したコントロールセンター機能、明確なソフトウェアインターフェイス。

5. 安定性良好(GR&R＜10%＠6シグマ、CPK＞1.33(試験偏差精度±0.25mm以内。

6. テスト中はカメラが移動し、コンベアは固定されます。

7. PCB 反り補正: 合計マーク補正キャリブレーション、コンポーネント位置フレーム補正。

花崗岩のプラットフォームとフレーム

機器の安定性とマシン間の共有プログラムの一貫性を確保します。

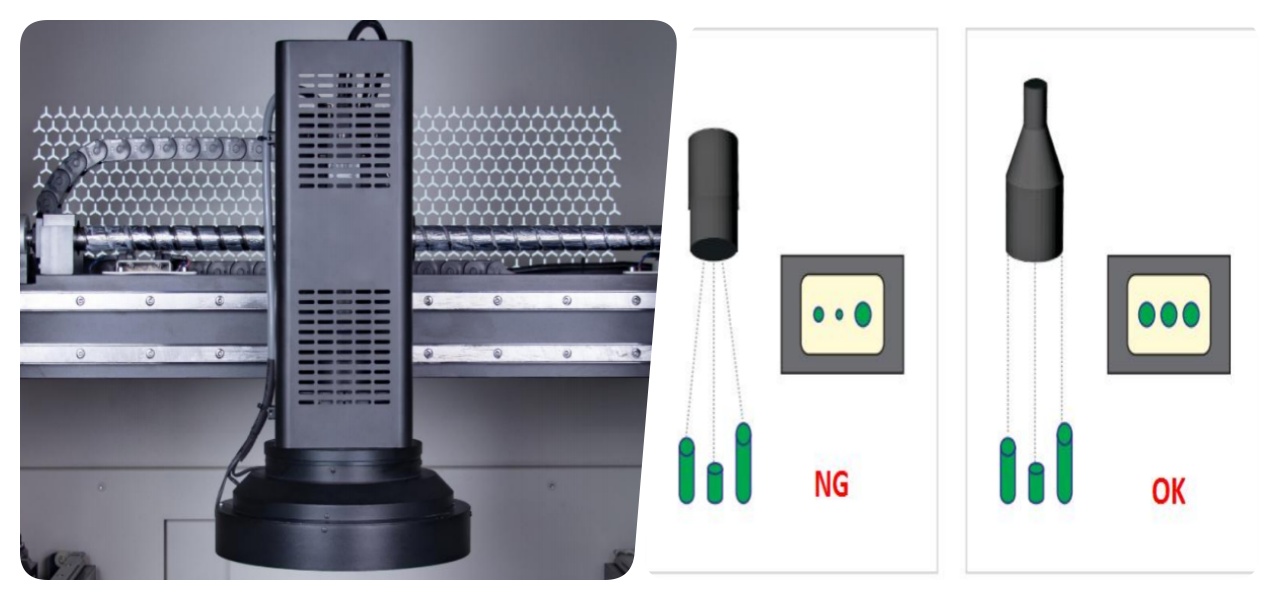

産業用カメラ+テレセントリックレンズ

視野全体に影の影響がないため、高成分のはんだ接合検査は影響を受けません。

FOV アシスト位置全体

パッドが露出していないコンポーネント (BGA など)、または部分的にシールドされたコンポーネントに対する高い検出能力

あおいの詳細

モデル	I.C.T-V8	I.C.T-V8XL
FOV	15u(38.4*28.8mm)
カメラ	5M ピクセルのインテリジェントデジタル産業用カメラ
レンズ	テレセントリックレンズ
ライト	4カラーリングLEDライト、RGB+W
検査項目	部品検査、はんだ付け検査
ミニコンポ	03015チップ、0.3ピッチIC、特殊形状
オペレーションシステム	Windows 7
PCB サイズ	50×50〜430×330mm	50×50〜650×510mm
PCB 厚さ	0.3～6.0mm
PCB 反り	±3.0mm
PCB 重量	最大:10kg
PCB 高さ	上部:25-60mm、下部:25-80mm調節可能
X/Yドライバー	ACサーボドライバ、繰り返し精度0.01mm
プラットフォーム	花崗岩
力	AC220 50/60Hz、2.5A
コミュニケーション	SMEMA
重さ	500kg	600kg
寸法	88011701350mm(ライトを除く)	108014701370mm(ライトを除く)
