I.C.T-W2
I.C.T
| 数量： | |
|---|---|

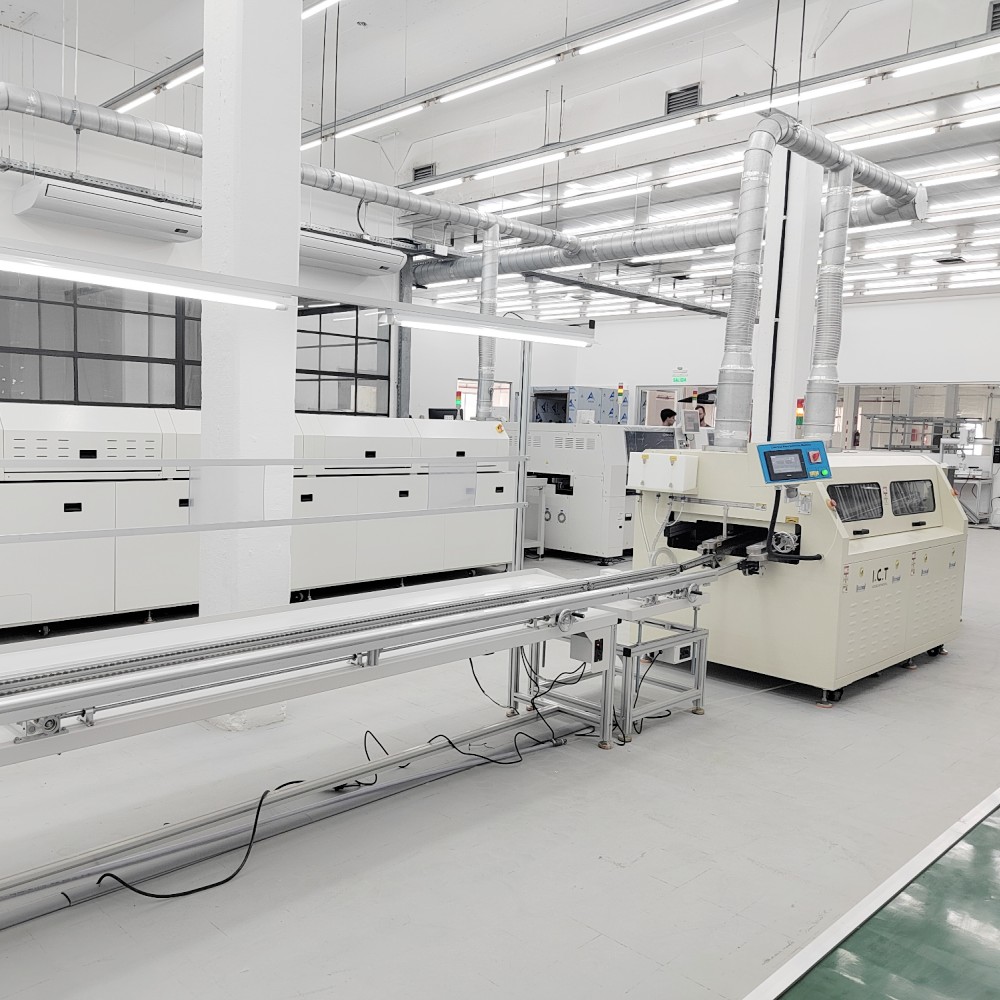

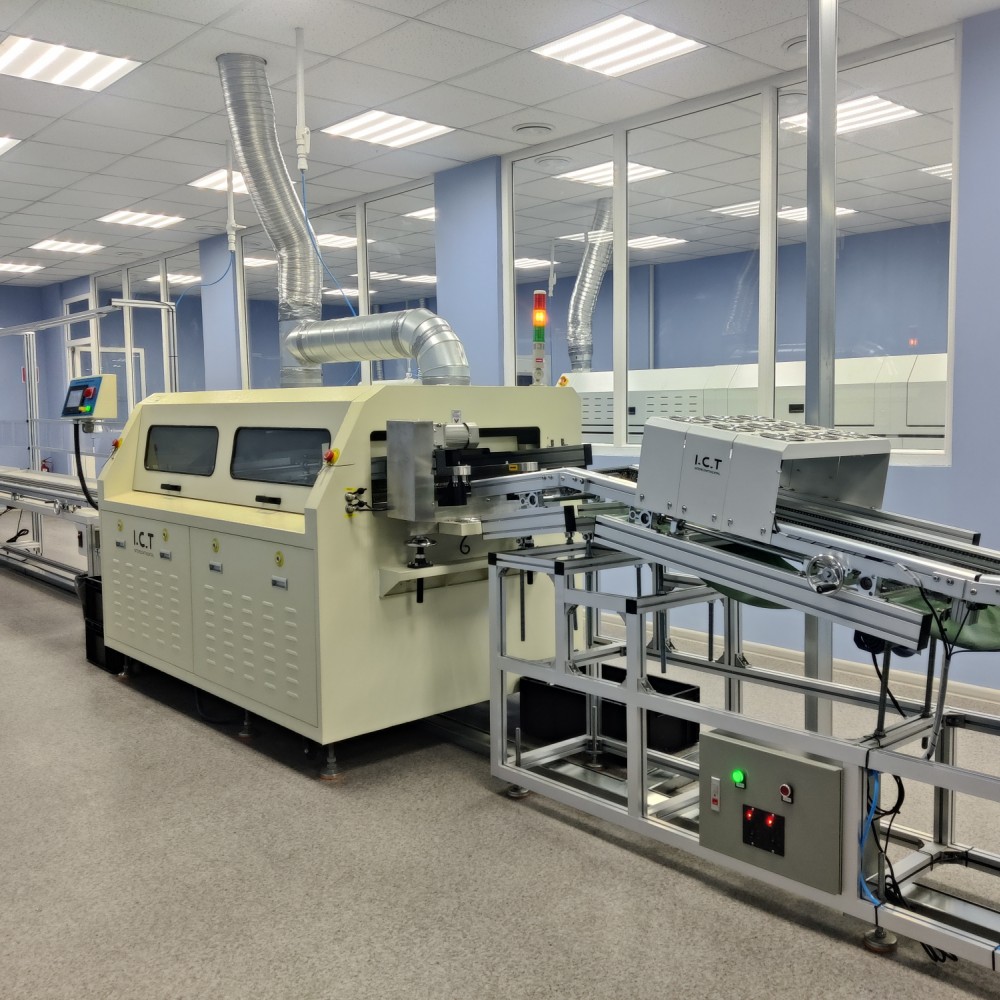

| Wシリーズ鉛フリーデュアルウェーブはんだ付け機
I.C.T の W シリーズ鉛フリー デュアル ウェーブはんだ付け機は、広範な市場テストを通じて洗練され、世界中の顧客から信頼されている成熟した製品です。この DIP デュアルウェーブはんだ付け装置は、デュアルウェーブ技術で優れており、優れた加熱性能と温度制御を維持しながら、複雑な PCB の正確なはんだ付けを提供します。
最大PCBサイズ400mm、ソルダーポット容量180kg、透過高さ750±20mmで鉛フリーDIPデュアルウェーブはんだ付けに最適です。省エネ設計によりコストを削減し、CE、CCC、UL規格に準拠しています。 I.C.T は、グローバルな設置、メンテナンス、トレーニングを提供し、生産ラインの最適なパフォーマンスを保証します。
| 特徴

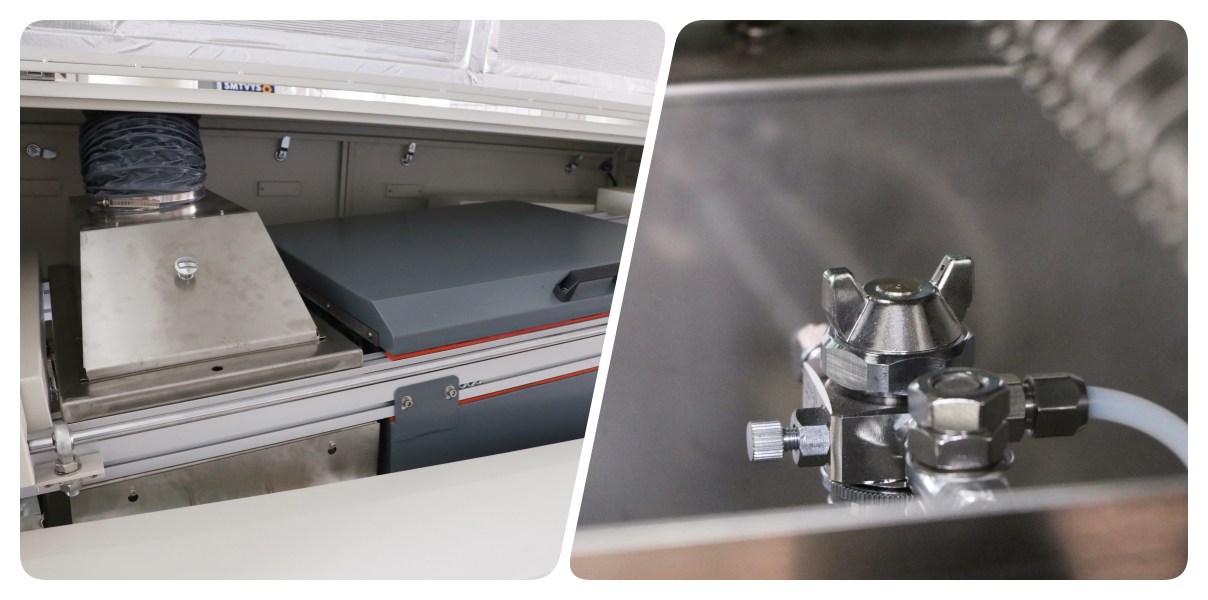

日本製黒田ノズルを装備したこの鉛フリー DIP デュアル ウェーブはんだ付けシステムは、霧化を調整して均一で信頼性の高いスプレーを実現します。 PLC 制御により、流量と幅のデジタル設定を記録できるため、スプレー時間、速度、FLUX 流量を正確に管理できます。無駄を最小限に抑え、環境に優しい運用をサポートするシステムです。
デュアル ウェーブはんだ付け機は、独自のデュアル ウェーブ システムを備えており、スルーホールおよび表面実装コンポーネントの正確なはんだ付けを可能にします。この設計により、複雑な PCB での高品質の接合が保証され、ディップはんだ付け機の用途に最適です。調整可能な波形はさまざまな基板サイズに適応し、生産の多用途性と効率を高めます。

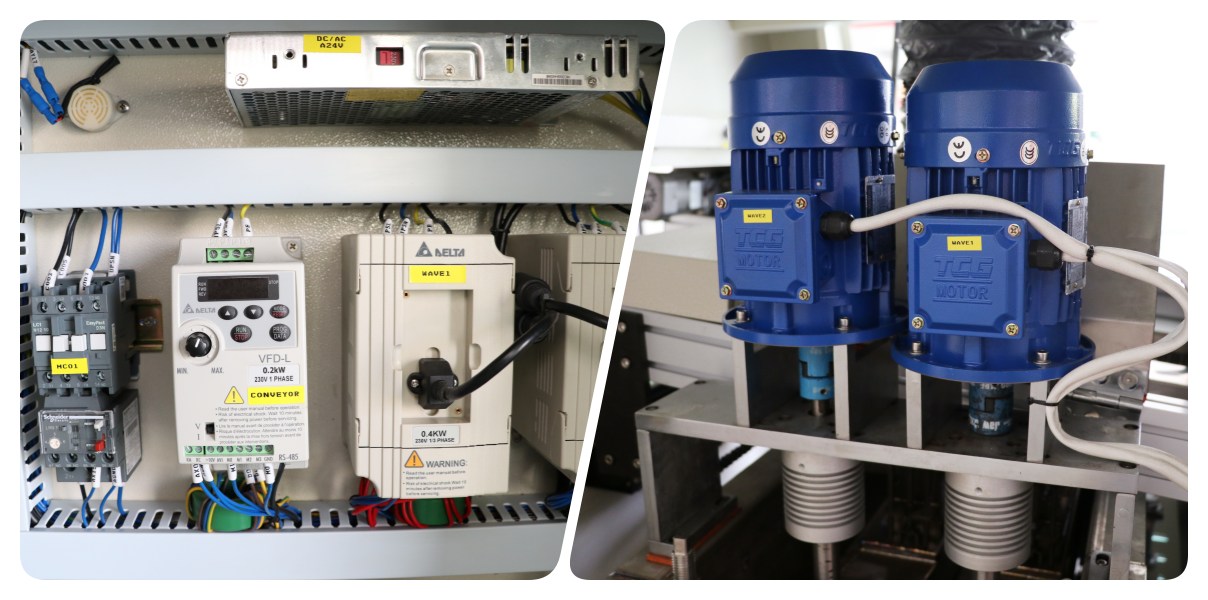

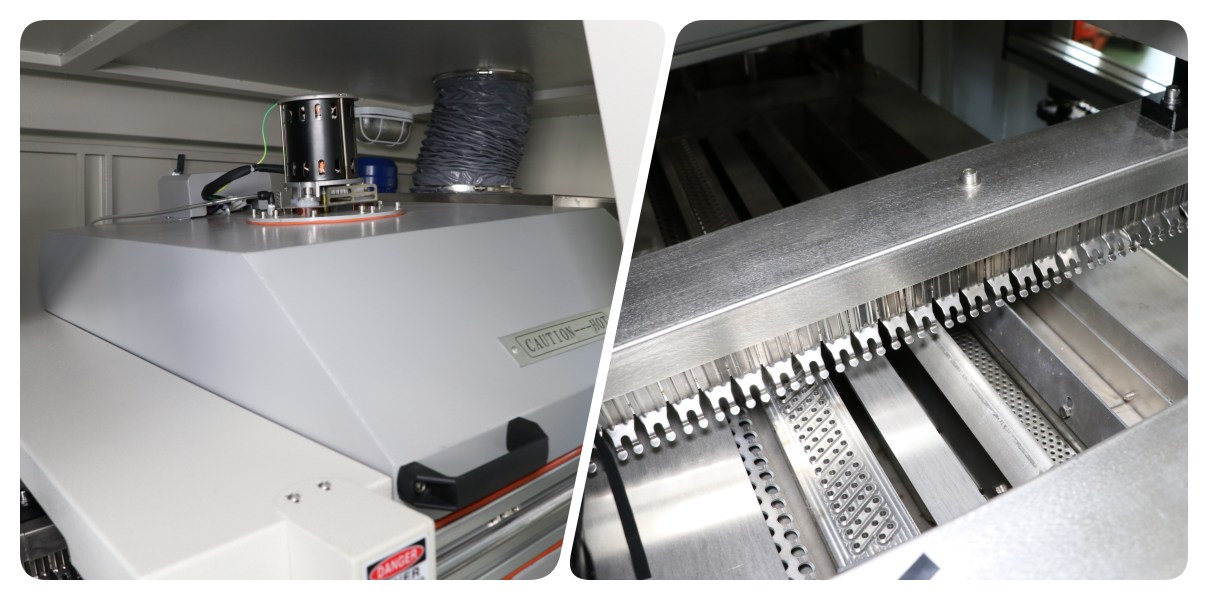

サードパーティ製の過熱保護機能と複数の安全層により安全性が優先され、DIP デュアル ウェーブはんだ付け装置の安全な動作が保証されます。水平加熱設計はゾーン間の干渉を防ぎ、敏感な電子アセンブリにとって重要な安定した温度曲線を提供します。
| DIPライン設備一覧
| モデル | W4 | W3 | W2 |
| 寸法：（mm） | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| 重量(kg) | 約1500kg | 約1200kg | 約790kg |
| 電源 | 3P5W、380/220V 50Hz | 3P5W、380/220V 50Hz | 3P5W、380/220V 50Hz |
| 起動電力 | 32kw | 24kw | 16kw |
| 動作電力 | 12kw | 9kw | 7kw |
| 制御システム | plc | ||
| スプレーシステム | |||
| 伝送方式 | ステップモーター | ||
| スプレー圧力 | 0.25Mpa～0.4Mpa | ||
| ルクスフロー | 10--100ml/分 | ||
| 排気径 | Φ200mm | ||
| 排気能力 | 25m3/分 | ||
| 予熱システム | |||
| 予熱モード | 熱風 | ||
| 制御モード | PID+SSR | ||
| 予熱ゾーン | 4 | 3 | 2 |
| 予熱長さ | 1800mm | 1600mm | 1200mm |
| 予熱温度 | (室温)-250℃ | ||
| ウォームアップ時間(分) | 約15分（設定150℃） | ||
| コンベヤー システム | |||
| PCB サイズ:LxW(mm) | 最小:80x60mm;最大:400x300mm | ||
| コンベヤー速度 | 0～2000(mm/分) | ||
| コンベヤー高さ | 750+/-20 (mm) | ||
| 指 | ダブルフック爪（標準） | ||
| コンベヤー 幅制御 | 手動で | ||
| コンベヤー 角度 | 4～7度 | ||
| はんだ付け システム | |||
| はんだポットスタイル | メカニカル モーター ドライブ | ||
| はんだポットの材質 | フルチタン（スタンダードFT） | ||
| はんだポット温度 | 300°C | ||
| はんだポット容量 | 鉛フリー 350kg | 鉛フリー 300kg | 鉛フリー 250kg |
| 他の | |||
| フィンガークリーニングシステム | ブラシ | ||

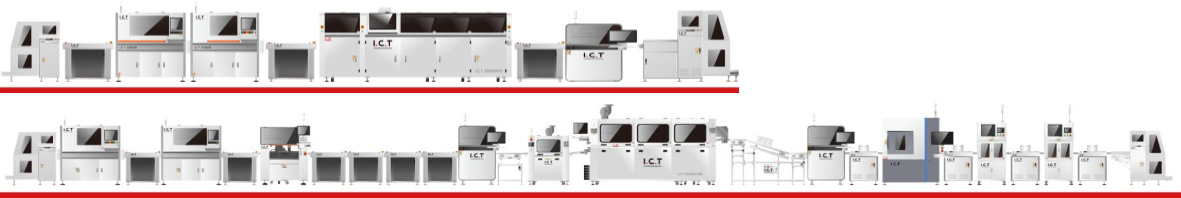

| DIPライン設備一覧

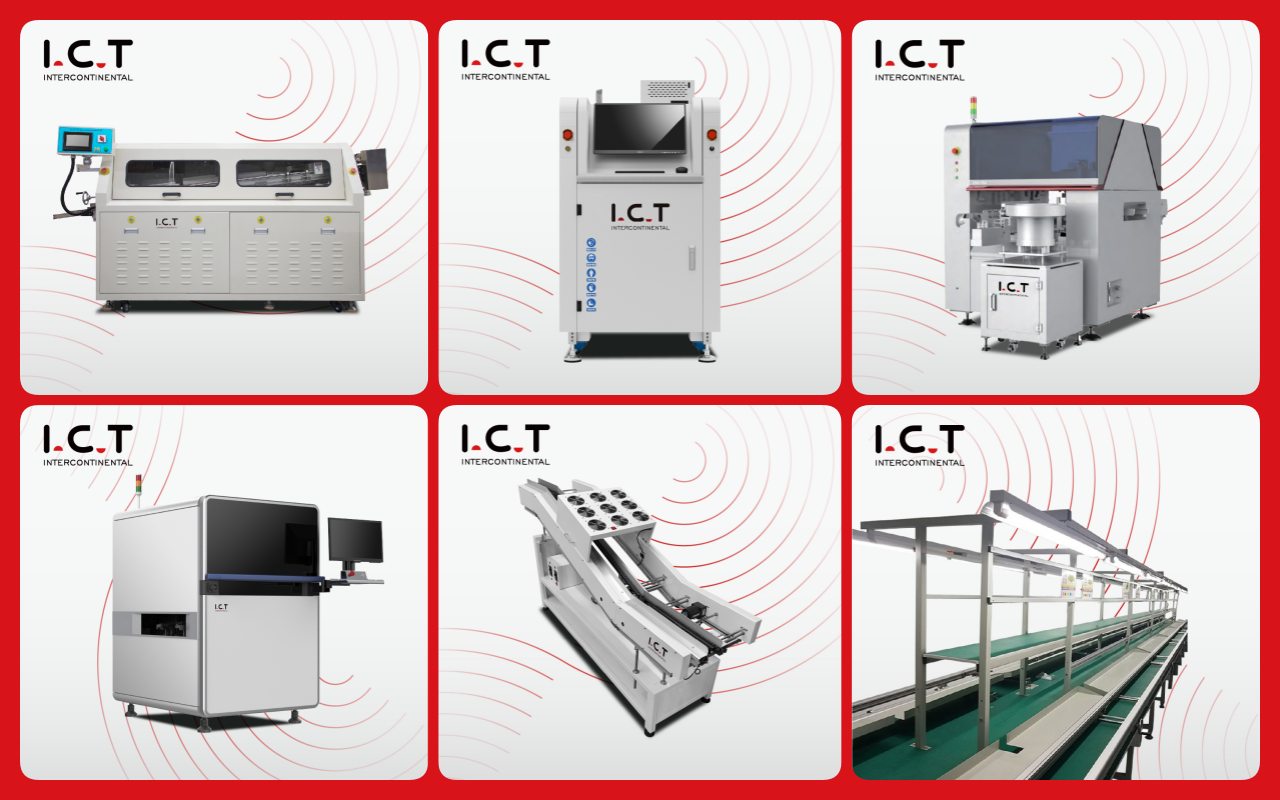

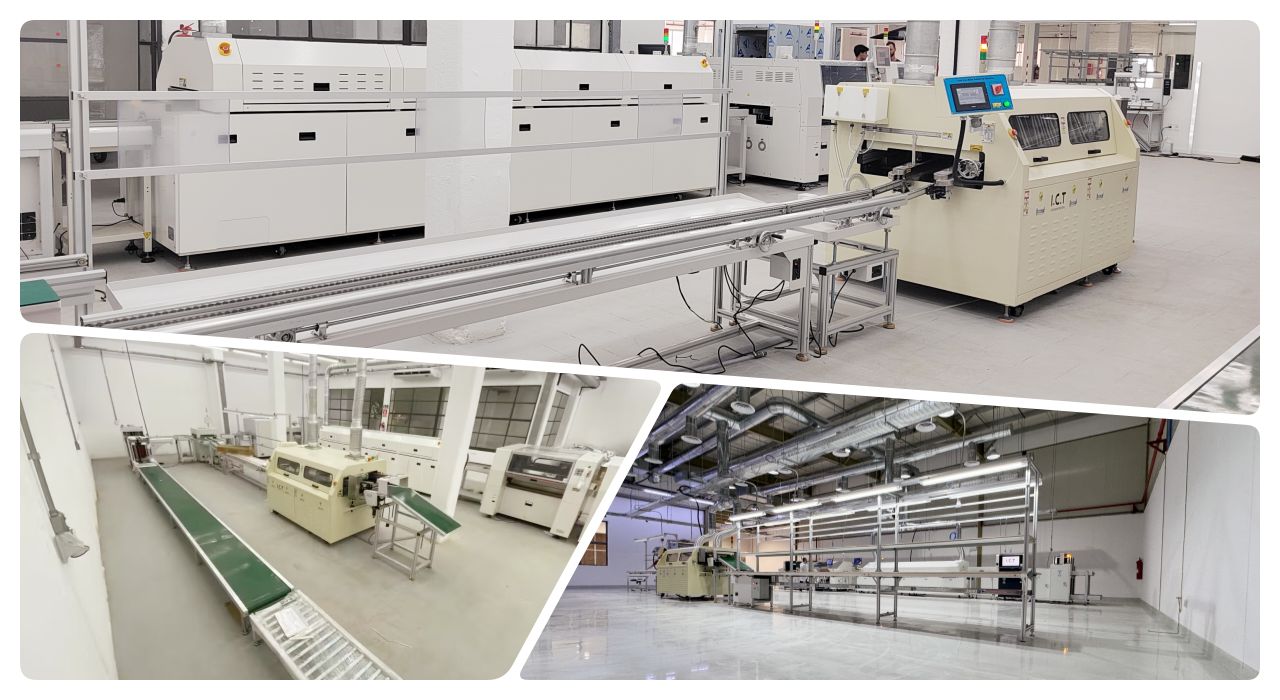

当社の DIP 生産ラインは、効率的かつ正確な PCB アセンブリのための高度なツールを提供します。完全に自動化された DIP ラインには、部品を正確に配置するための DIP 挿入ライン、スムーズな PCB 進入のためのウェーブ ローダー、安全な排出のためのウェーブ アンローダー、および最終チェックのための組立ベルト ラインが含まれています。この高品質の PCB DIP 生産ラインは、安定した動作、信頼性の高い THT 挿入、およびコスト効率の高い組み立てを保証し、さまざまな業界のニーズに対応します。モジュラー設計と I.C.T のグローバル サポートにより、スルーホール タスクの生産性が向上します。
| カスタマーサクセスビデオ
2024 年、2 人の I.C.T エンジニアがスマート メーター メーカーを支援するためにウルグアイを訪れました。これは、顧客からの肯定的なフィードバックが含まれたビデオで紹介されています。このビデオでは、基板ローダー、実装機 471 および 481、Lyra622、AOI、コーナー コンベア、W2 デュアル ウェーブはんだ付け機、ジャンクション ステーション、材料フレーム ベルト ライン、ローラー ライン、ブルズアイ ワークベンチなどの機器を紹介しています。クライアントは、スマート メーターの生産効率の向上に注目して、エンジニアの専門知識と機械の信頼できるパフォーマンスを賞賛しました。
| 専門家によるサービスとトレーニング
I.C.T は、設置、メンテナンス、操作指導など、デュアル ウェーブはんだ付け機に関する広範なサービスとトレーニングを提供しています。 72 か国にわたる当社のグローバル エンジニア ネットワークは、効率を最大化するためにオンサイト サポートとカスタマイズされたトレーニングを提供します。 25 年の経験と 20 人のエンジニアのチームにより、当社は技術的なアップグレードとプロセスの最適化を提供します。 12,000m² の東莞の施設を拠点とする当社は、タイムリーなサポートを保証し、I.C.T を鉛フリー DIP デュアル ウェーブはんだ付けのニーズに対する信頼できるパートナーにしています。
| お客様の声
お客様は、特にウルグアイでの海外サポートにおいて、I.C.T のエンジニアの専門スキルと迅速な対応を高く評価しています。デュアル ウェーブはんだ付け機は、ディップはんだ付け機のタスクにとって重要な資産である、一貫した溶接品質と効率が高く評価されています。当社の頑丈な梱包により安全な配送が保証されるとともに、技術的な問題に対する迅速な対応 (多くの場合数時間以内に解決) が高い評価を獲得しています。顧客は当社の革新的なソリューションを高く評価しており、I.C.T を世界的なエレクトロニクス製造における信頼できるパートナーとして見ています。
| 品質認証
I.C.T のデュアル ウェーブはんだ付け機は、世界的な安全性と品質基準への準拠を反映し、CE、RoHS、ISO9001、および複数の特許を取得しています。これらの認証は、当社の高度な 12,000 平方メートルの工場で検証され、DIP デュアル ウェーブはんだ付け装置の信頼性を保証します。当社の特許取得済みテクノロジーは耐久性とパフォーマンスを強化し、お客様が生産ニーズに合わせて安心して I.C.T を選択できるようにします。
| I.C.T の会社と工場について

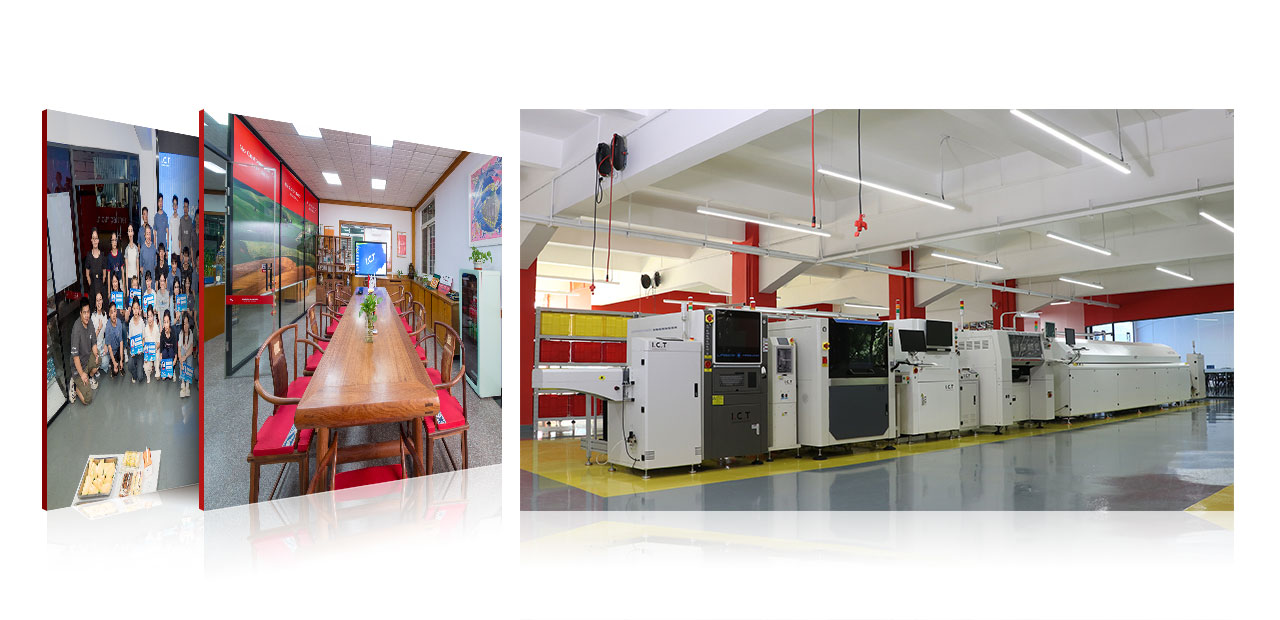

I.C.T は、社内で研究開発と生産を行うエレクトロニクス製造のリーダーであり、25 年間にわたって急速に成長してきた大規模なチームを擁しています。 72 か国の 1,600 社以上の顧客にサービスを提供する当社の東莞市の 12,000 平方メートルの工業団地は、厳格な品質管理と堅牢な管理システムを備え、トップクラスのデュアル ウェーブはんだ付け機ユニットを生産しています。 8 つの支店と 3,000 万ドルの登録基金を擁し、革新的なソリューションを世界中に提供しています。当社の卓越性への取り組みは、セットアップから最適化までクライアントをサポートし、I.C.T を業界で信頼できる名前にしています。
