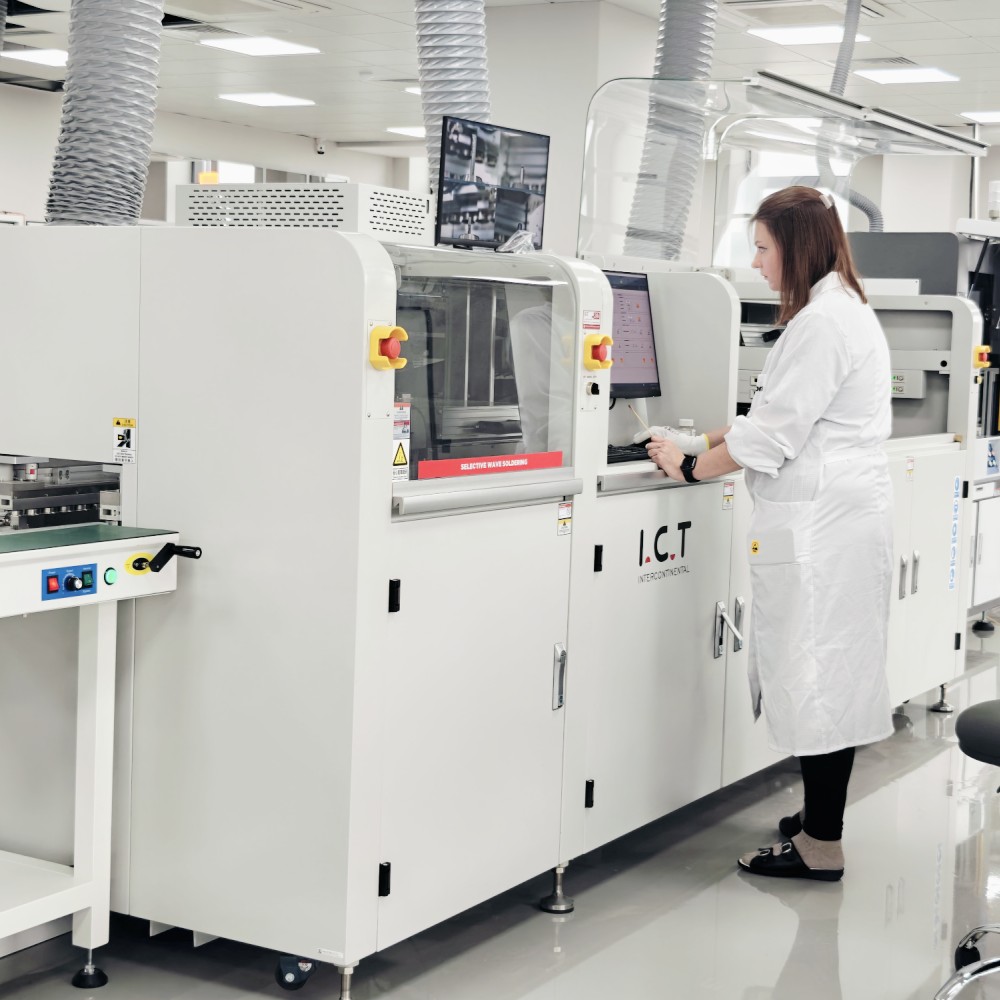

| 大量の PCBA アセンブリ用の DIP ウェーブはんだ付け装置
I.C.T W シリーズ DIP ウェーブはんだ付け装置は、最新の DIP 生産ラインおよび THT 組立ラインの信頼できる心臓部です。 PCBA アセンブリ用のこの高度な DIP ウェーブはんだ付け装置は、フラックス付きウェーブはんだ付け機を備えた日本製の黒田精密ノズル、完全に独立した水平加熱、およびインテリジェントな省エネ技術を使用して、ドロスを最小限に抑えた優れたスルーホール接合を実現します。通常の運転電力はわずか 7kW ですが、オプションの窒素保護は厳しい品質要件を満たします。この DIP ウェーブはんだ付け装置は、自動車、スマート メーター、産業用電子機器の工場で長年使用されてきた実績を持ち、効率的な PCBA ラインを構築するお客様に最も競争力のあるウェーブはんだ付け装置の価格を提供します。
| 特徴
調整可能な噴霧領域とピラミッドフィルターを備えた日本製の黒田精工ノズルは、毎サイクルフラックスを塗布する安定した経済的なウェーブはんだ付け機を提供します。デジタル流量制御と定圧バルブにより、無駄が大幅に削減され、チャンバーを清潔に保ちます。これは、連続 PCBA アセンブリにおける DIP ウェーブはんだ付け装置の主要なコスト削減機能です。
サードパーティの独立した過熱保護と PLC+PID 閉ループ制御により、複数の安全バリアが作成されます。リアルタイム監視と即時緊急停止により、PCBA アセンブリ用の DIP ウェーブはんだ付け装置の 24 時間稼働中にオペレーターと装置を保護します。
閉じた熱風経路と整流板を備えた完全に独立した水平加熱ゾーンにより、すべての基板全体で完全に均一な温度が保証されます。ウォームアップ時間はわずか約 15 分で、通常の電力は 7kW にとどまります。これは同様の DIP ウェーブはんだ付け装置の中で最も効率的な加熱であり、顧客にウェーブはんだ付け機の価格面で最高のメリットをもたらします。
| DIPライン設備一覧
| モデル | W4 | W3 | W2 |
| 寸法：（mm） | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| 重量(kg) | 約1500kg | 約1200kg | 約790kg |
| 電源 | 3P5W、380/220V 50Hz | 3P5W、380/220V 50Hz | 3P5W、380/220V 50Hz |
| 起動電力 | 32kw | 24kw | 16kw |
| 動作電力 | 12kw | 9kw | 7kw |
| 制御システム | plc | ||
| スプレーシステム | |||
| 伝送方式 | ステップモーター | ||
| スプレー圧力 | 0.25Mpa～0.4Mpa | ||
| ルクスフロー | 10--100ml/分 | ||
| 排気径 | Φ200mm | ||
| 排気能力 | 25m3/分 | ||
| 予熱システム | |||
| 予熱モード | 熱風 | ||
| 制御モード | PID+SSR | ||
| 予熱ゾーン | 4 | 3 | 2 |
| 予熱長さ | 1800mm | 1600mm | 1200mm |
| 予熱温度 | (室温)-250℃ | ||
| ウォームアップ時間(分) | 約15分（設定150℃） | ||
| コンベヤー システム | |||
| PCB サイズ:LxW(mm) | 最小:80x60mm;最大:400x300mm | ||
| コンベヤー速度 | 0～2000(mm/分) | ||
| コンベヤー高さ | 750+/-20 (mm) | ||
| 指 | ダブルフック爪（標準） | ||
| コンベヤー 幅制御 | 手動で | ||
| コンベヤー 角度 | 4～7度 | ||
| はんだ付け システム | |||
| はんだポットスタイル | メカニカル モーター ドライブ | ||
| はんだポットの材質 | フルチタン（スタンダードFT） | ||
| はんだポット温度 | 300°C | ||
| はんだポット容量 | 鉛フリー 350kg | 鉛フリー 300kg | 鉛フリー 250kg |
| 他の | |||
| フィンガークリーニングシステム | ブラシ | ||
| DIPライン設備一覧
当社の DIP 生産ラインは、効率的かつ正確な PCB アセンブリのための高度なツールを提供します。完全に自動化された DIP ラインには、部品を正確に配置するための DIP 挿入ライン、スムーズな PCB 進入のためのウェーブ ローダー、安全な排出のためのウェーブ アンローダー、および最終チェックのための組立ベルト ラインが含まれています。この高品質の PCB DIP 生産ラインは、安定した動作、信頼性の高い THT 挿入、およびコスト効率の高い組み立てを保証し、さまざまな業界のニーズに対応します。モジュラー設計と I.C.T のグローバル サポートにより、スルーホール タスクの生産性が向上します。
| カスタマーサクセスビデオ
I.C.T のエンジニアは、スマート メーター メーカー向けに W シリーズ DIP ウェーブはんだ付け装置を設置し、試運転するためにウルグアイに行きました。お客様は、大量の DIP 生産ラインを運用しており、大型部品を含む複雑な PCB の安定した鉛フリーはんだ付けを必要としていました。私たちのチームがセットアップとオペレーターのトレーニングを完了した後、機械はわずか 7kW の動作出力と完璧な接合品質でフルスピードに達しました。お客様は、THT 組立ラインで DIP ウェーブはんだ付け装置がスムーズに稼働している様子をビデオで共有し、エネルギーコストの低さ、メンテナンスの容易さ、優れたアフターサポートを賞賛しました。このウルグアイのスマート メーター プロジェクトは、多くのラテンアメリカの DIP ラインの参考となり成功を収めています。
| 専門家によるサービスとトレーニング
I.C.T は、工場レイアウト設計から専門家による設置、詳細なオペレータートレーニング、24 時間 365 日のグローバル技術支援まで、あらゆる DIP ウェーブはんだ付け装置の完全なサポートを提供します。当社の経験豊富なエンジニアは、PCBA アセンブリ用の DIP ウェーブはんだ付け装置と THT ライン全体が最小限のダウンタイムで最大効率で動作することを保証します。
| お客様からの賞賛
弊社の DIP ウェーブはんだ付け装置は、卓越した安定性、極めて低い電力消費、複雑な基板上での完璧なはんだ付け結果を世界中のお客様から高く評価されています。これらは特に、迅速な世界的対応、強力な輸出梱包、および PCBA アセンブリ用の同様の DIP ウェーブはんだ付け装置の中で最も競争力のあるウェーブはんだ付け装置の価格を強調しています。
| 品質認証
すべての I.C.T DIP ウェーブはんだ装置は、CE、CCC、UL、RoHS、ISO9001 認証に加え、いくつかの発明特許を取得しており、最新の PCBA 組立ラインの最も厳しい国際安全基準と環境基準を完全に満たしています。
| I.C.T の会社と工場について
I.C.T は、25 年以上の経験を持つ、SMT および DIP 生産ライン向けのプロフェッショナルなワンストップ ソリューション プロバイダーです。東莞にある12,000㎡の工場には、エンジニア20名を含む89名のスタッフが働いています。当社はすべてのコア機器を社内で設計および製造し、72 か国の 1,600 を超える顧客にサービスを提供しています。厳格な品質管理と継続的な革新により、当社は世界中で高性能 DIP ウェーブはんだ付け装置の最も信頼できるパートナーとなっています。
