| DIPはんだ付け機 – 熱交換器専用DIPはんだ付け機
I.C.T W シリーズ DIP はんだ付け機は、THT 生産ライン用のプロ仕様の溶融はんだコーティング機で、特に厚い基板や熱交換器などの大きな銅エリア向けに設計されています。この DIP はんだ付け機は、均一なフラックスを実現する日本製の黒田精密ノズル、正確な温度曲線を実現する完全に独立した水平加熱ゾーン、およびわずか 7kW の動作電力を維持する省エネ設計を使用しています。オプションの窒素保護により、重量のあるコンポーネントに完璧な鉛フリー接合を実現します。このディップはんだ付け機は、世界中の熱交換器工場で長期間使用されてきた結果、強力で安定したディップはんだ付け機を必要とするお客様の最初の選択肢となっています。
| 特徴
調整可能な噴霧領域とピラミッドフィルターを備えた日本製の黒田ノズルは、大型の熱交換器ボード上でも安定した無駄の少ないフラックスコーティングを実現します。デジタル流量制御と圧力タンクによりフラックス供給を一定に保ちます。連続 THT ラインの熱交換器用特殊 DIP はんだ付け機に最適です。
サードパーティの独立した過熱保護と PLC+PID 閉ループ制御により、完全な安全バックアップが提供されます。リアルタイム監視と即時緊急停止により、24 時間生産中にオペレーターと溶融はんだコーティング機全体が保護されます。
閉じた熱風経路と整流板を備えた完全に独立した水平加熱ゾーンにより、厚い銅板上に完全に均一な温度が生成されます。ウォームアップにはわずか約 15 分かかり、通常の電力は 7kW にとどまります。これは、類似の DIP はんだ付け機の中で最も強力な加熱です。
| DIPライン設備一覧
| モデル | W4 | W3 | W2 |
| 寸法：（mm） | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| 重量(kg) | 約1500kg | 約1200kg | 約790kg |
| 電源 | 3P5W、380/220V 50Hz | 3P5W、380/220V 50Hz | 3P5W、380/220V 50Hz |
| 起動電力 | 32kw | 24kw | 16kw |
| 動作電力 | 12kw | 9kw | 7kw |
| 制御システム | plc | ||
| スプレーシステム | |||
| 伝送方式 | ステップモーター | ||
| スプレー圧力 | 0.25Mpa～0.4Mpa | ||
| ルクスフロー | 10--100ml/分 | ||
| 排気径 | Φ200mm | ||
| 排気能力 | 25m3/分 | ||
| 予熱システム | |||
| 予熱モード | 熱風 | ||
| 制御モード | PID+SSR | ||
| 予熱ゾーン | 4 | 3 | 2 |
| 予熱長さ | 1800mm | 1600mm | 1200mm |
| 予熱温度 | (室温)-250℃ | ||
| ウォームアップ時間(分) | 約15分（設定150℃） | ||
| コンベヤー システム | |||
| PCB サイズ:LxW(mm) | 最小:80x60mm;最大:400x300mm | ||
| コンベヤー速度 | 0～2000(mm/分) | ||
| コンベヤー高さ | 750+/-20 (mm) | ||
| 指 | ダブルフック爪（標準） | ||
| コンベヤー 幅制御 | 手動で | ||
| コンベヤー 角度 | 4～7度 | ||
| はんだ付け システム | |||
| はんだポットスタイル | メカニカル モーター ドライブ | ||
| はんだポットの材質 | フルチタン（スタンダードFT） | ||
| はんだポット温度 | 300°C | ||
| はんだポット容量 | 鉛フリー 350kg | 鉛フリー 300kg | 鉛フリー 250kg |
| 他の | |||
| フィンガークリーニングシステム | ブラシ | ||
| DIPライン設備一覧
当社の DIP 生産ラインは、効率的かつ正確な PCB アセンブリのための高度なツールを提供します。完全に自動化された DIP ラインには、部品を正確に配置するための DIP 挿入ライン、スムーズな PCB 進入のためのウェーブ ローダー、安全な排出のためのウェーブ アンローダー、および最終チェックのための組立ベルト ラインが含まれています。この高品質の PCB DIP 生産ラインは、安定した動作、信頼性の高い THT 挿入、およびコスト効率の高い組み立てを保証し、さまざまな業界のニーズに対応します。モジュラー設計と I.C.T のグローバル サポートにより、スルーホール タスクの生産性が向上します。
| カスタマーサクセスビデオ

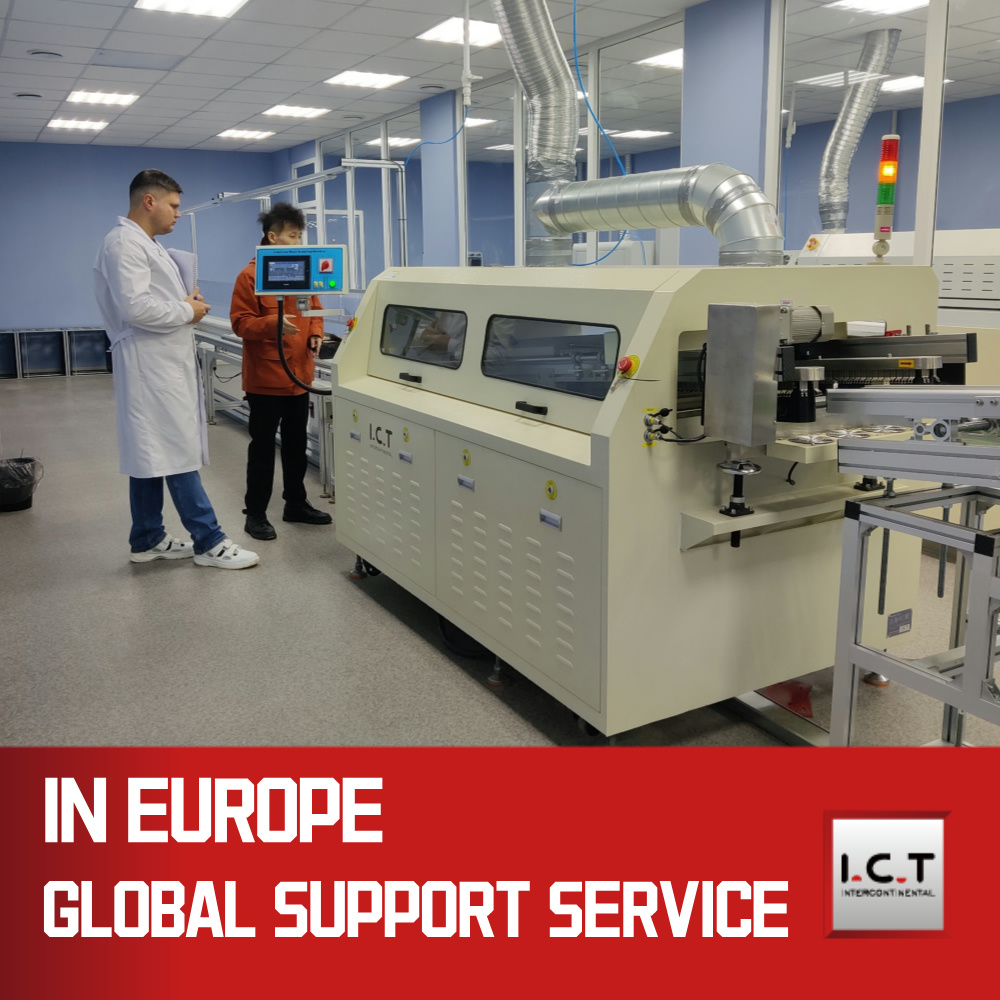

私たちのチームは、大手スマート メーター メーカーの多忙な THT ラインに W シリーズ DIP はんだ付け機を設置するのを支援するためにウルグアイに飛びました。この工場では、大きなコンポーネントを備えた複雑な基板に強力な鉛フリーはんだ付けが必要でした。 3 日間にわたる慎重なセットアップと現地オペレーターのトレーニングの後、DIP はんだ付け機はわずか 7kW の電力でフル稼働し、欠陥はゼロでした。お客様は、稼働中のライン全体を撮影し、きれいな接合部、低いランニングコスト、および当社の専門的サポートを賞賛しました。このプロジェクトは現在、ラテンアメリカの熱交換器およびスマート メーター工場で人気の参考資料となっています。
| 専門家によるサービスとトレーニング
当社は、あらゆる DIP はんだ付け機に対して、詳細なライン レイアウト計画、経験豊富なエンジニアによるオンサイト試運転、カスタマイズされたオペレーター トレーニング プログラム、24 時間 365 日のリモート監視など、エンドツーエンドのパートナーシップを提供します。溶融はんだコーティング機やプロセスの最適化のためのスペアパーツが必要な場合でも、当社のグローバル倉庫ネットワークは 48 時間以内の配送を保証します。
| お客様からの賞賛
熱交換器メーカーは、ブリッジやつららのない厚い銅基板を処理できる当社の DIP はんだ付け機を特に気に入っています。これらは、同様の熱交換器用特殊 DIP はんだ付け機の中で、極めて低い電気代、堅牢な機械構造、迅速なスペアパーツ供給、および最高の価格性能比を強調しています。
| 品質認証
I.C.T DIP はんだ付け機のすべてのモデルは、完全な CE、CCC、UL、RoHS、ISO9001 認証を取得しており、さらにフラックス節約と加熱技術に関する 10 件を超える発明特許を取得しており、安全性と環境保護に関する最高の世界基準を満たしています。
| I.C.T の会社と工場について
東莞に本社を置き、12,000㎡の近代的な工場と89人の専任スタッフ（上級エンジニア20人を含む）を擁するI.C.Tは、2012年以来、SMTおよびDIP機器の信頼できるフルラインパートナーとなっています。当社は、8つの支店と複数の海外倉庫を通じて、72か国の1,600以上のアクティブな顧客にサービスを提供しています。最初のコンサルティングから生涯アップグレードに至るまで、当社は世界中のすべてのディップはんだ付け機ユーザーに真の価値とリスクのないソリューションを提供することに重点を置いています。
