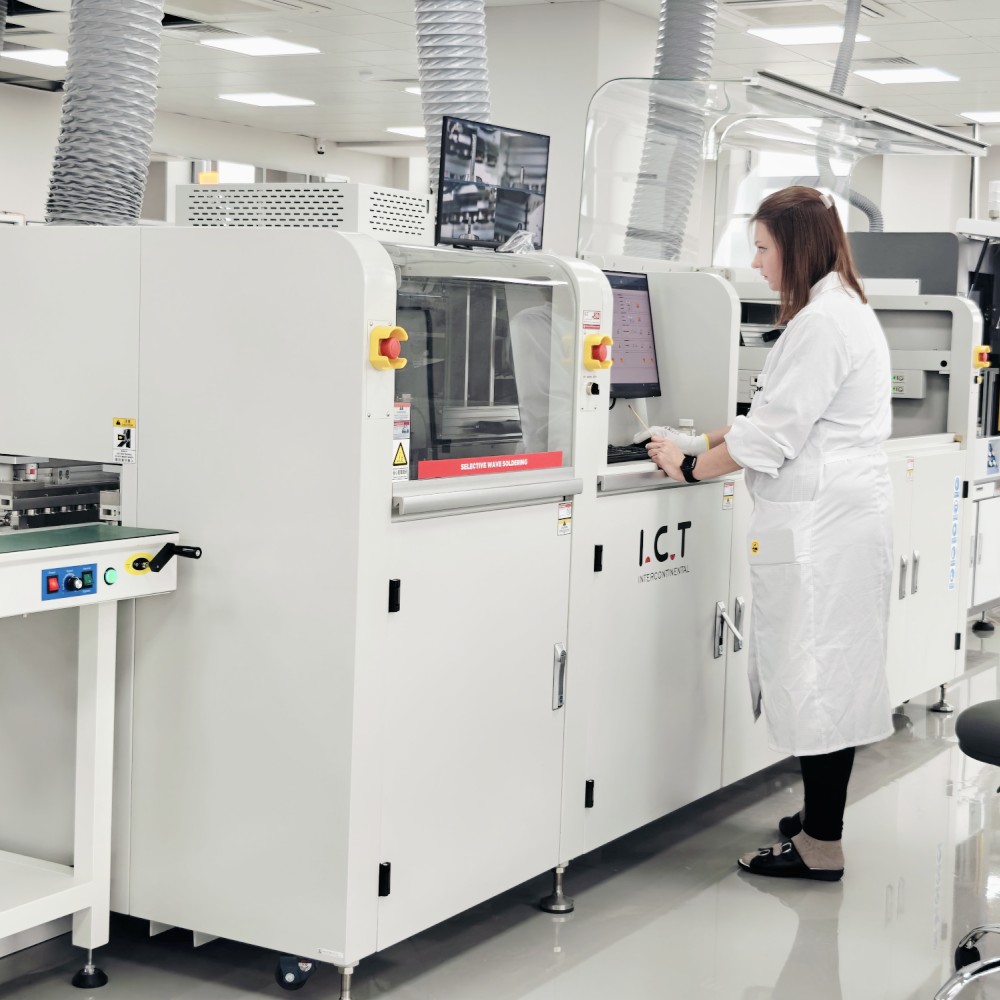

|  PCB 用選択ウェーブはんだ付け機 - SS550P1

中国製の I.C.T の PCB 用選択ウェーブはんだ付け機は、スルーホールはんだ付けのトップ ソリューションです。自動車やエレクトロニクスなどの業界向けに設計されており、スプレーやはんだのプラットフォームが移動している間も PCB を安定させ、精度を保証します。完全な PC 制御により、温度や光束タイプなどの設定が保存され、一貫した結果が得られます。モジュラー設計はあらゆるラインに適合し、自動キャリブレーションと CCD アライメントにより品質が向上します。 ICT 選択的はんだ機として、2025 年 10 月現在、26 年間にわたる I.C.T の専門知識に裏付けられ、72 か国の 1600 以上のクライアントから信頼されています。

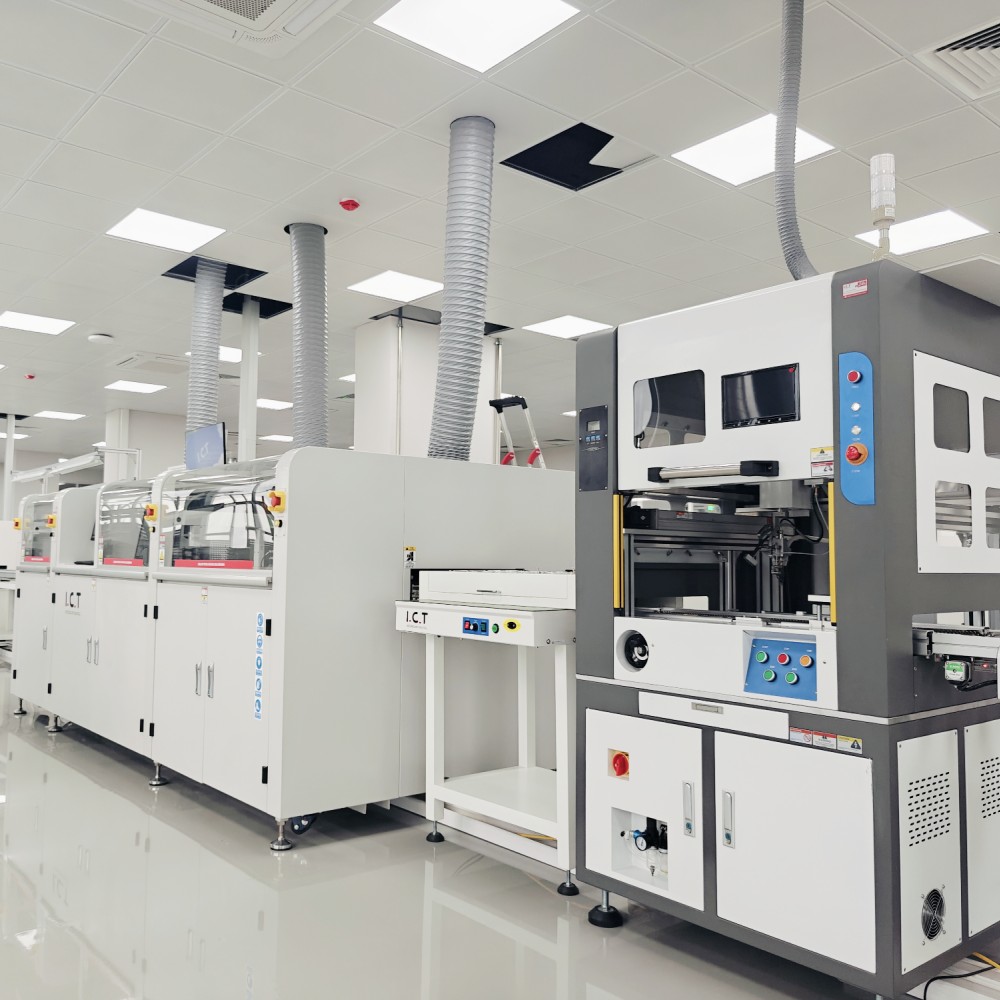

|  DIPライン設備一覧

精密フラックス塗布

PCB の選択ウェーブはんだ付け機は、正確な供給のためのスマート フラックス システムを備えています。ドイツの高周波パルスバルブは、固形分が 10% 未満の小さなフラックス ドットをスプレーし、廃棄物を削減します。 0.02mmの精度を持つXYプラットフォームノズルと残留物を除去するためのトレイにより、メンテナンスが容易になります。圧力タンクと日本製の SMC 部品により流量が安定し、目に見えるゲージで簡単にチェックできるため、PCB の完璧さを実現するのに理想的です。

効率的な予熱の最適化

この ICT 選択的はんだ付け機の予熱システムは、基板を効果的に準備します。調整可能な下部 IR と上部の熱風は 15 分で 150°C に達し、トップブランドのパーツで安定性を高める高温綿を使用しています。工具不要のプラグイン設計により、ダウンタイムが短縮されます。この設定により強力な溶接が保証され、PCB のはんだ付けの準備が強化されます。

高度なはんだ付け技術

PCB の選択ウェーブはんだ付け機のはんだ付けシステムは、高度な技術により優れています。スウェーデンの PRECIMETER ポンプは、ソフトウェアで温度と N2 流量を制御し、安定したはんだウェーブを維持します。防食コーティングが施されたステンレス鋼のポットは急速に加熱され、N2 によりドロスが減少して接合部がきれいになります。複雑な PCB を高い信頼性で処理します。

耐久性のあるトランスミッション設計

伝達システムにより、この ICT 選択的はんだ機におけるスムーズな PCB の流れが保証されます。頑丈なプロファイルとローラーで構築されており、サイドとトップのクランプで 20kg の荷重をサポートします。日本製モーターが確実に駆動し、モジュラーラインに適合します。オンライン交換により生産が継続され、PCB の組み立てに最適です。

信頼性の高い制御統合

PCB の選択ウェーブはんだ付け機では、CE 規格を満たす Keyence PLC システムを使用して制御が堅牢です。グローバル部品と Cat-6 ケーブルにより、品質チェックのためのデータ追跡により、高速で安定した動作が保証されます。生産ニーズに適応し、PCB の精度をサポートします。

ユーザーフレンドリーな操作インターフェイス

オペレーティング システムは、ガイド付き CCD プログラミングにより ICT 選択的はんだ付け機を簡素化します。画像モードでは、ワンクリックでリアルタイム監視しながら座標を確認します。英語または中国語を選択し、MES 経由で Wi​​Fi を更新します。データは各はんだ点を追跡し、PCB タスクでの使用を容易にします。

|  仕様

オンライン選択的な波のはんだ付け機
モデル	I.C.T SS540	I.C.T SS550	I.C.T SS550P1	I.C.T SS550P2
オンラインモジュラー	スプレー＋予熱&はんだ付け	スプレー+予熱+はんだ付け	スプレー+予熱+はんだ付け+はんだ付け	スプレー+予熱+はんだ付け+はんだ付け+はんだ付け
はんだシステム
ノズル数	1	1	2	3
はんだポットの数量	1セット	1セット	2セット	3セット
二重ポット（オプション）	n/a	オプション	オプション	オプション
はんだポット電源	2.35kw	2.35kw	4.70kw	7.05kw
フラックスシステム
フラックス貯蔵タンク	1L	1L	2L	2L
フラックスサポート	フラックスアラーム、自動
スプレーノズル	ドイツ製ジェットバルブ（スポット&ラインスプレー）1式
スプレーノズルサイズ	130um (180um、210um オプション)
スプレー速度	0〜20mm/s
スプレーノズルの移動  速度	0〜400mm/s
予熱システム
予熱モード	熱気とir	熱気とir	熱気とir	熱気とir
予熱領域	長さ500*幅500mm	長さ500*幅500mm	長さ500*幅500mm	長さ500*幅500mm
予熱ゾーン	上部熱風：2、下部IR：1
底予熱パワー	最大12kw
トップ予熱パワー	最大6kw
ウォームアップ時間	約15分（設定150℃）
制御モード	パソコン+PLC
輸送システム
PCB サイズ（固定具付き）	120*60~500*500mm
PCB の交換	オンライン
PCB トップクリアランス	120mm
輸送の高さ	900±20mm
輸送幅	60〜500mm
寸法：mm	長さ1850*幅1850*高さ1480	長さ2560*幅1750*高さ1480	長さ2560*幅1950*高さ1480	長さ2600*幅1950*高さ1480
重さ	約：800kg	約：1200kg	約：1300kg	約：1500kg

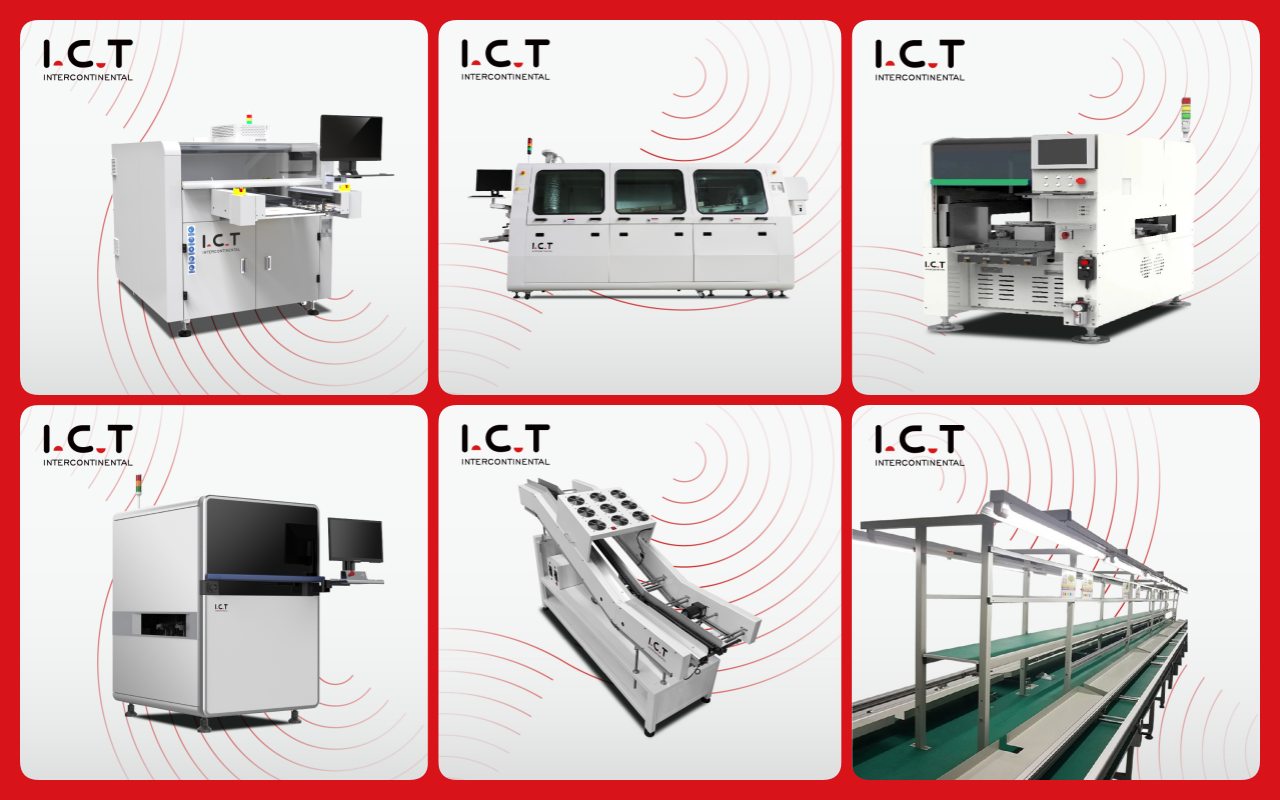

|  DIPライン設備一覧

|  カスタマーサクセスビデオ

I.C.T のエンジニアは、PCB のセットアップのための選択的ウェーブはんだ付け機をサポートするためにヨーロッパの顧客を訪問しました。このビデオでは、一貫性を保証する自動キャリブレーションによる、自動車用 PCB への正確なフラックス スプレーと安定したはんだ付けを紹介しました。エンジニアはチームをトレーニングし、設定を調整し、生産品質を向上させました。クライアントは、この ICT 選択的はんだ機による PCB の生産量を向上させた I.C.T の専門知識を賞賛しました。

|  プロフェッショナルなサービスとトレーニング

I.C.T は、PCB 向けの選択的​​ウェーブはんだ付け機のフルサービスをオンサイト設置と年中無休のサポートで提供します。エンジニアは、運用とメンテナンスに関するトレーニングに加え、お客様のニーズに合わせたリモート アシスタンスを提供します。 SMT で 26 年の実績を持つ当社は、お客様のラインを最適化します。長期計画には診断が含まれており、PCB の生産をスムーズに保ちます。

|  お客様からの賞賛

クライアントは、PCB の選択的ウェーブはんだ付け機を使い、迅速な修正を提供する I.C.T のエンジニアのスキルを高く評価しています。このマシンは高い合格率ときれいなはんだ付けを実現し、安全な配送を保証する安全な梱包が施されています。迅速な問題解決により回線が稼働し続け、「I.C.T のサポートは優れている」という声もあり、信頼が構築されています。

|  業界認証

PCB の選択ウェーブはんだ付け機は、CE、RoHS、ISO9001 認証を取得しており、世界基準を満たしています。 I.C.T の波動および磁束技術に関する特許は革新性を際立たせています。これらの認定により、ICT 選択はんだ機による信頼性が高く、環境に優しい PCB のはんだ付けが保証されます。

|  I.C.T の会社と工場について

I.C.T は、社内の研究開発と 3 つの工場で SMT を率いており、26 年間でスタッフ数は 89 名にまで成長しました。当社は 72 か国の 1600 以上の顧客にサービスを提供し、厳格なテストと品質システムを備えた PCB 向けの選択的​​ウェーブはんだ付け機を提供しています。当社のグローバルサポートは、ICT選択はんだ機をサポートします。私たちは日々革新し、お客様の PCB の成功に向けたパートナーシップを育みます。
