I.C.T-5700 | SMT PCBA ルーター マシン

|高精度オフライン PCBA ルーター マシン

I.C.T-5700 シリーズ オフライン PCBA ルーターは、スマートフォン、スマート ウェアラブル、自動車エレクトロニクス、医療機器など、さまざまなエレクトロニクス分野で正確かつ低ストレスのパネル取り外しを実現します。視覚的なアライメント補正のための新しい CCD ビジョン システムと、高速で正確な切断を実現する最大 80,000 rpm に達する高速スピンドルを備えています。デュアルプラットフォーム設計により、異なる製品を同時に処理したり、より大きなボード用に 1 つの大きなプラットフォームに結合したりすることができます。ライトカーテンや緊急停止などの安全機能がオペレータを保護し、イオンエアガンが基板を静電気や埃から守ります。使いやすいソフトウェアと信頼性の高いコンポーネントにより、オフライン PCBA ルーターは効率的な生産ラインに適しています。

|  特徴

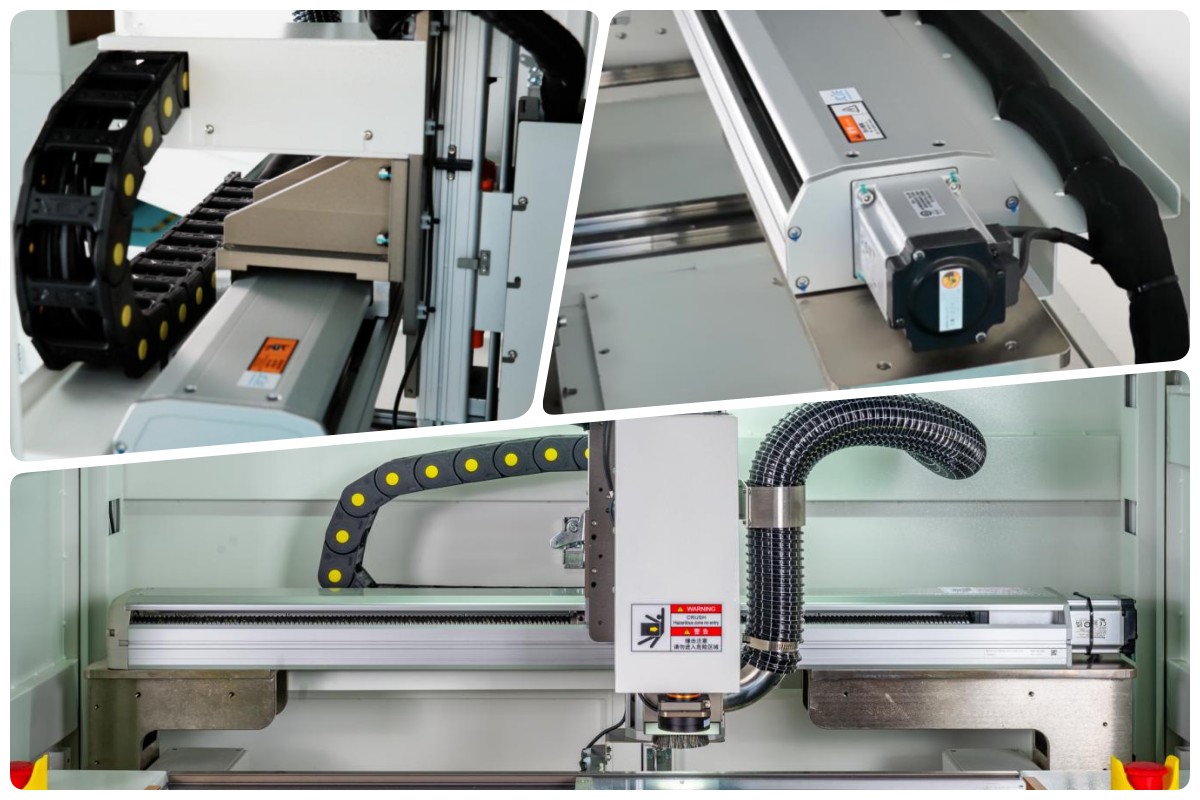

伝送システム

トランスミッション システムには、PMI または HIWIN の高精度スクリュー ロッドおよびガイド レールと組み合わせた、輸入されたパナソニック サーボ モーターが使用されています。この設定により、スムーズで正確な動きが保証されます。より強力で厚い構造により、動作中の機械の安定性が向上します。柔軟なタンクチェーンがワイヤーを整理し、干渉から保護します。 X 軸モジュールは独自の防塵設計を採用しており、メンテナンスの必要性を軽減し、コンポーネントの寿命を延ばします。これらの機能により、オフライン PCBA ルーターは、要求の厳しい実稼働環境での長期使用に対して信頼性が高くなります。

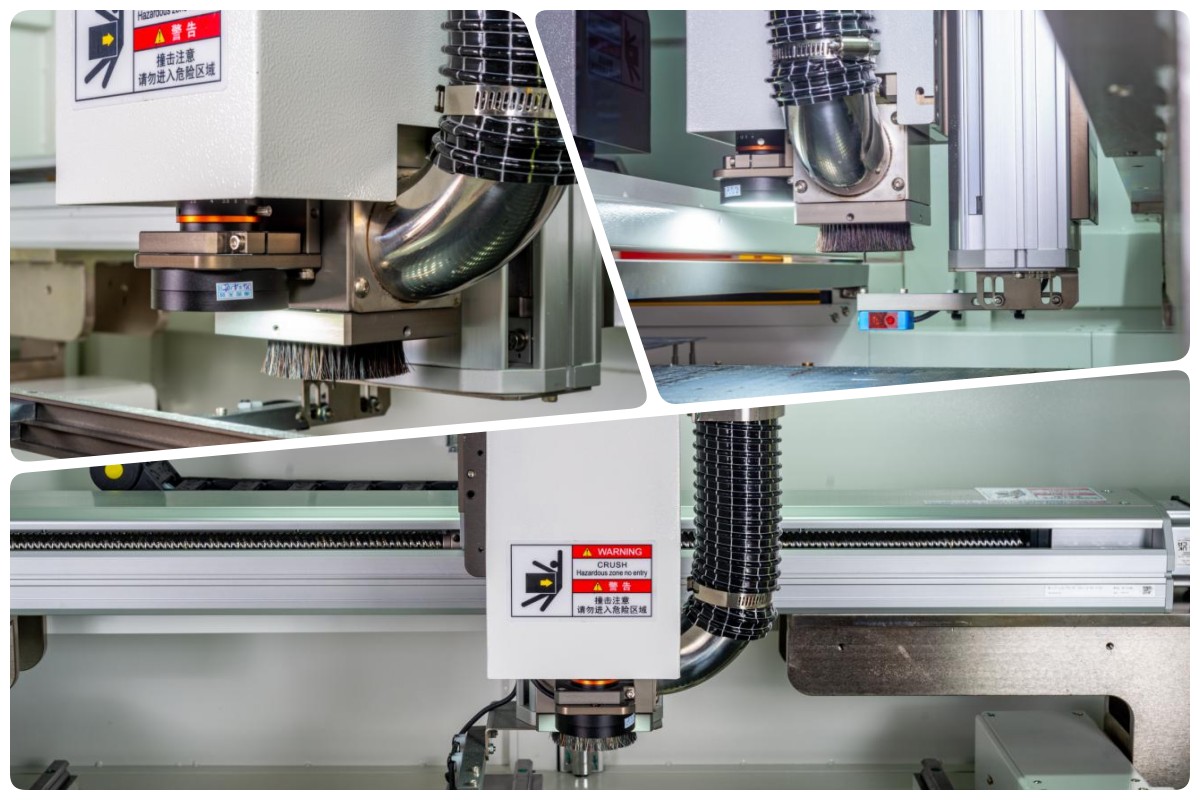

ルーターシステム

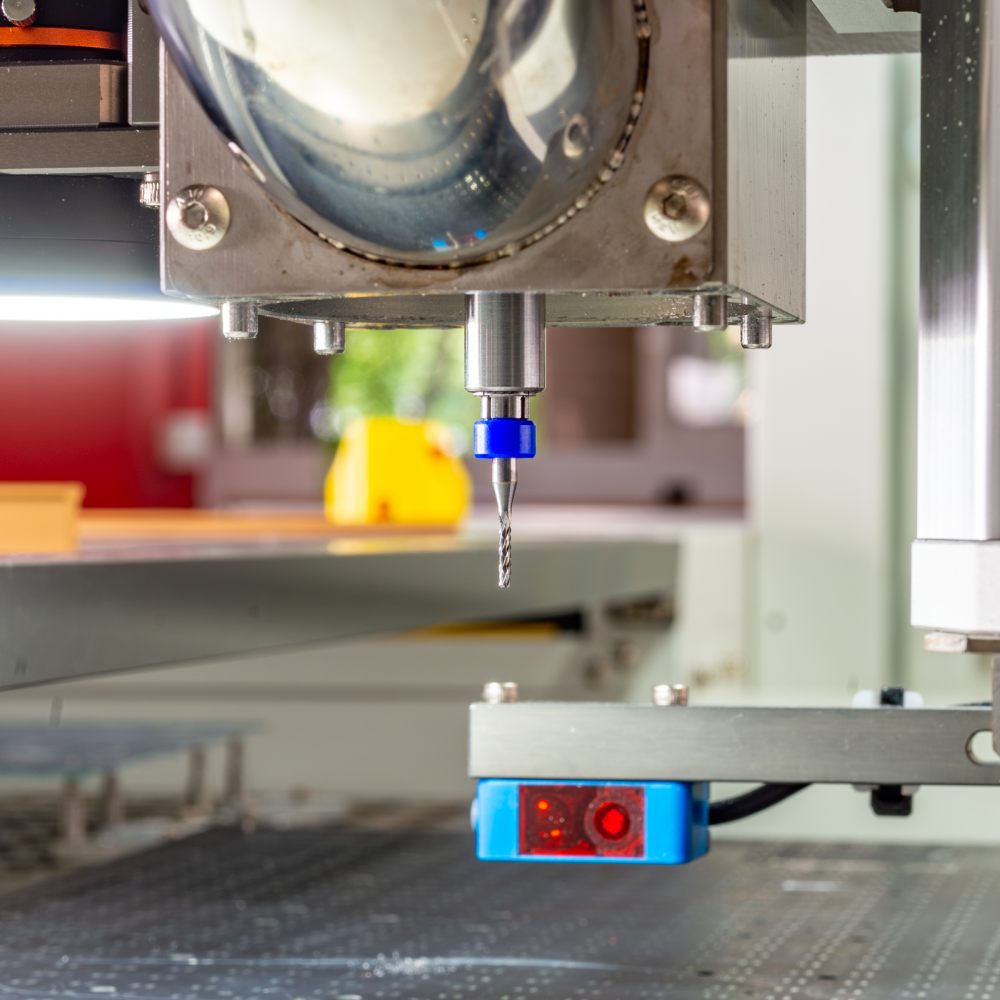

ルーター システムには、フライスと同軸の高解像度 CCD カメラが含まれており、簡単なキャリブレーションと正確な位置決めを実現します。標準の工具破損検出により、カッターが磨耗または破損した場合にオペレータに即座に警告します。オプションの自動工具交換装置を使用すると、停止することなく連続作業が可能になり、効率が向上します。イオン エア ガンは、PCB 表面から静電気を除去して、ほこりの付着を防ぎます。 RSK または NSK の高速スピンドルは、切断応力を低減し、高精度、小さな慣性、および素早い応答を実現し、オフライン PCBA ルーターでのきれいな切断を実現します。

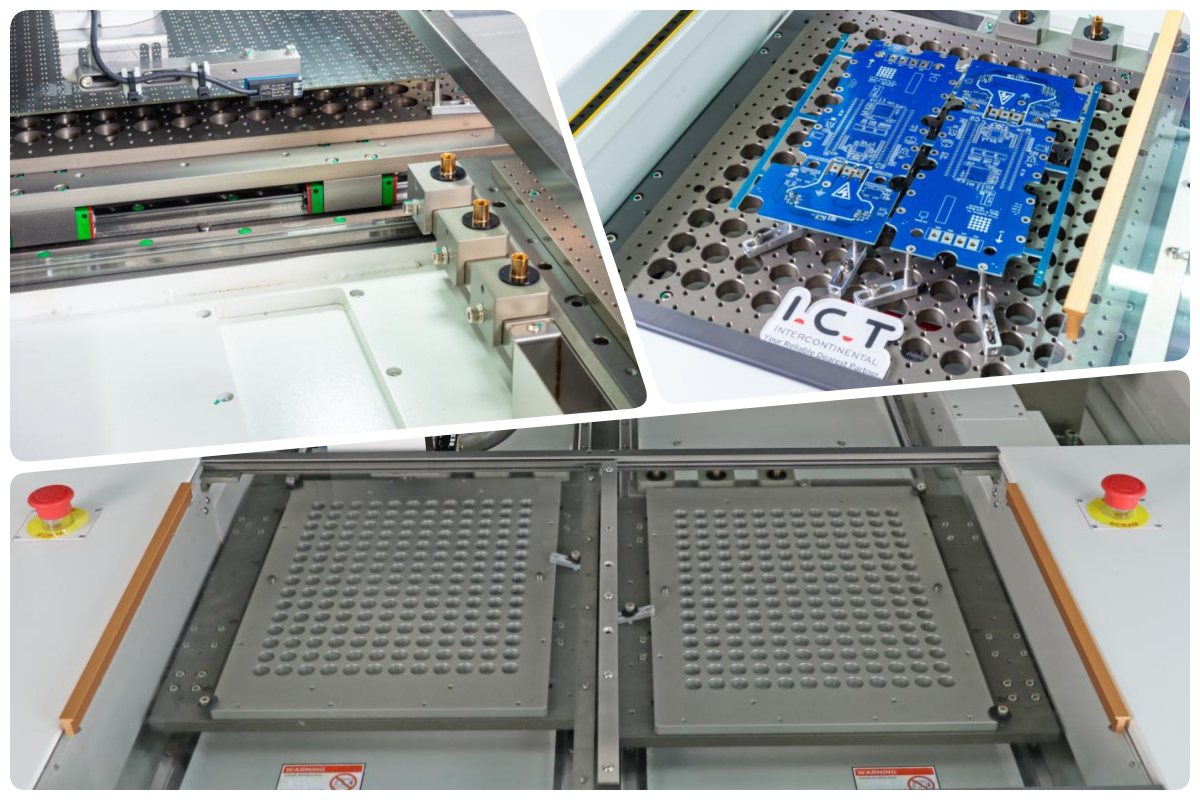

プラットフォームシステム

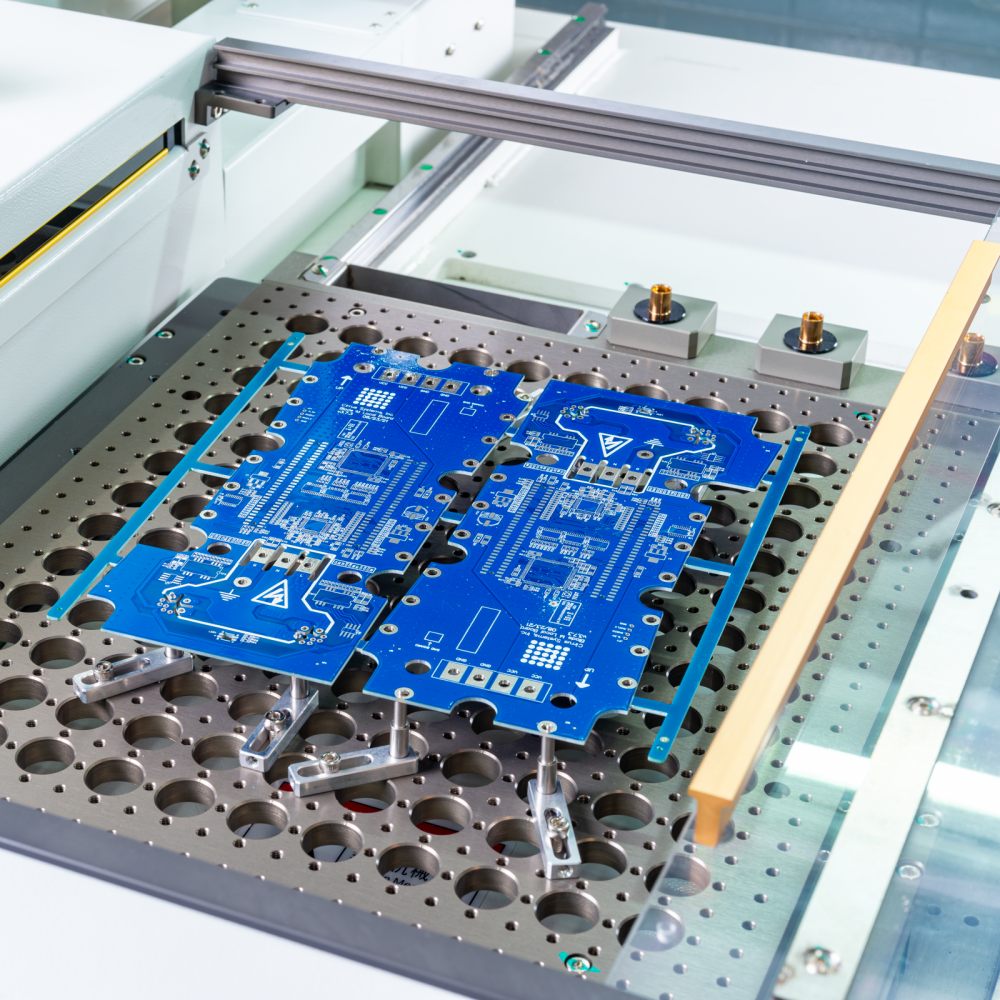

プラットフォームシステムはスライドレールとサーボモーターによるY軸制御を採用し、安定性に優れています。安全対策には、双方向の緊急停止ボタン、標準の安全カバー、ライトカーテンが含まれます。安全に操作するには、両側のスタートボタンを同時に押す必要があります。ハニカム多孔質ベースは強力な吸引力とさまざまな｛[t25]｝との互換性を提供します。このデュアル プラットフォーム設計は、多機能または特殊な治具をサポートしており、オフライン PCBA ルーターでのオペレータの安全を維持しながら、さまざまなボードを効率的に処理できるようになります。

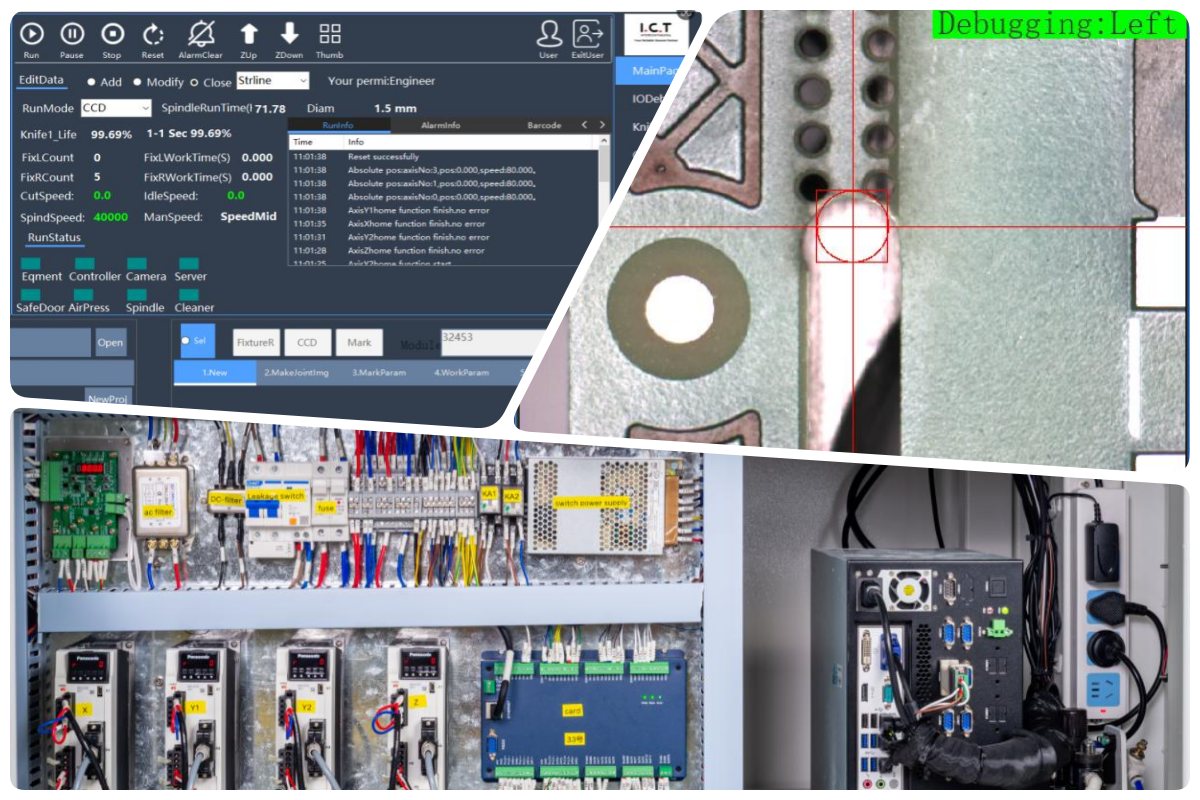

制御システム

制御システムには専用の CNC コントローラーを備えた産業用コンピューターが使用されており、高い精度と安定性を実現します。工場出荷時の設定では強力な抗干渉能力を提供します。生産データは品質管理のためのログレポートで追跡可能です。インターフェイスは CE 規格に準拠しており、習得が簡単で、素早いプログラム変更が可能です。同軸 CCD はリアルタイムの視覚モニタリングを提供します。これらの要素により、オフライン PCBA ルーターの操作が容易になり、一貫したパフォーマンスが維持されます。

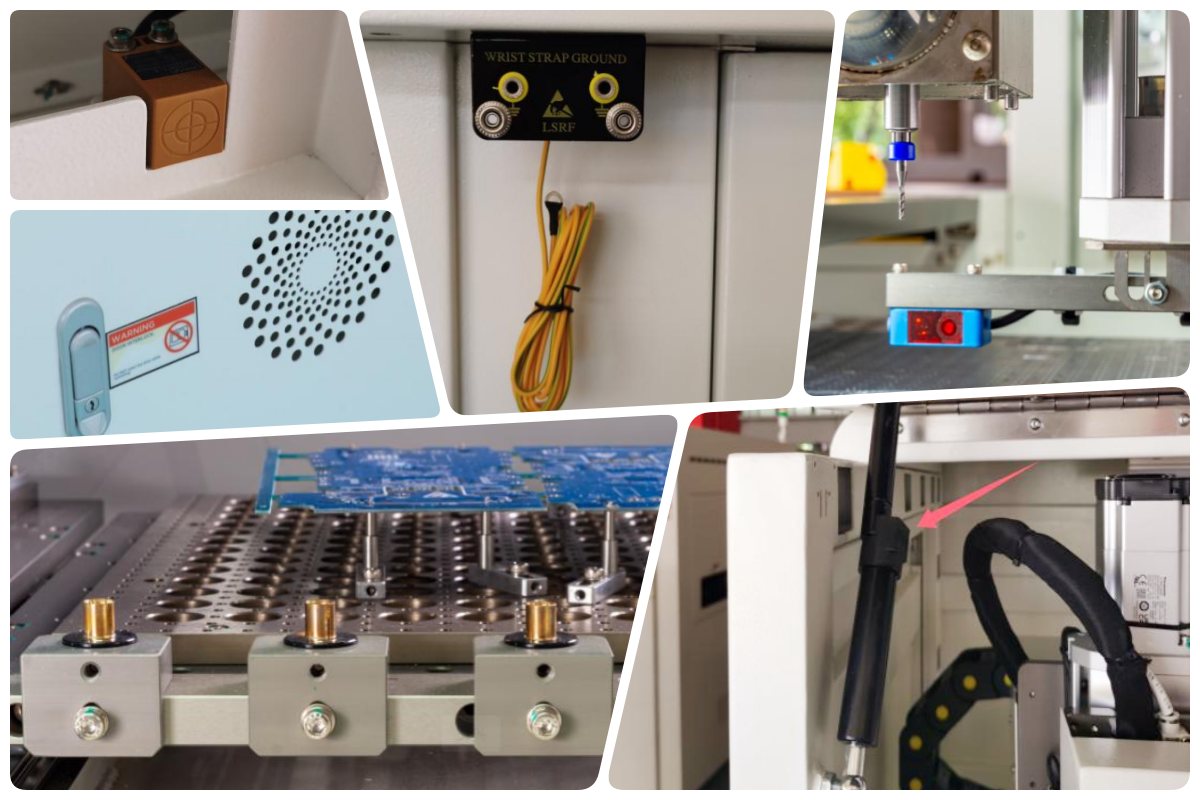

詳細表示

主な詳細には、冷却用の対流ファン、保護用のサイドドア安全センサー、静電気による損傷を防ぐための ESD インターフェイスが含まれます。オプションの自動工具交換装置は無停止運転をサポートします。折れたナイフ検出センサーがカッターの状態をリアルタイムで監視します。セルフロックの空気圧ストラットにより、安定したドアのサポートが保証されます。これらの考え抜かれた設計により、オフライン PCBA ルーターの日常使用における安全性、利便性、信頼性が向上します。

|  仕様

モデル	I.C.T-5700M	I.C.T-5700L	I.C.T-5700LL
PCB サイズ (ダブルプラットフォーム、特別なサイズはオプション)	290×350mm	350*450mm	450×500mm
PCB の厚さ	0.3～6.0mm
重量(掃除機使用時)	1000kg
寸法	1075*1430*1460mm	1125*1530*1460mm	1225*1530*1460mm
集塵方法	真空掃除
掃除機の風量	28～35cm3/分
掃除機の寸法	640×785×1760mm
集塵機の電圧	380V、50/60HZ、3kw

|  SMT ライン機器リスト

|  カスタマーサクセスビデオ

アルジェリアからフィーチャーフォンを専門に扱うお客様が、機械の受け入れのために当社の工場を訪れました。彼らは 10 個以上の PCB パネルとコンポーネントを持ち込んできました。私たちのチームは、完全な SMT ラインを使用して完全な生産デモンストレーションを実行しました。全自動プリンタ、はんだ検査用の SPI、小型部品用の RX-8 プレーサ、大型部品用の RS-1R、シールド カバー用のトレイ フィーダ、リフロー オーブン、品質チェック用の AOI、そして最後に、基板を正確に分離するための I.C.T-5700 オフライン PCBA ルーターです。プロセスはスムーズに進み、高い効率ときれいなカットが証明されました。お客様は結果と機械の性能に満足されました。

|  サービスとトレーニングのサポート

I.C.T は、設置、オンサイトトレーニング、継続的なメンテナンスを含む完全なサポートを提供します。当社の経験豊富なエンジニアが、オフライン PCBA ルーターの安全かつ効率的な使用法をオペレーターに指導します。プログラミングやツール交換、日常のお手入れなど、丁寧な研修を行っております。リモート アシスタンスと迅速なスペアパーツ供給により、ダウンタイムが最小限に抑えられます。世界中にサービスセンターがあり、あらゆる問題に迅速に対応します。この充実したサポートにより、お客様のスムーズな生産と機械価値の最大化を実現します。

|  お客様の声

多くのお客様が、当社の熟練したエンジニアの迅速な問題解決と専門的な指導を高く評価しています。彼らは当社の機器の信頼できる性能と精度を高く評価しています。安全で丁寧な梱包により、機械は完璧な状態で到着します。質問に対する素早い返答は強い信頼を築きます。全体として、クライアントは I.C.T の高品質で優れたサポートを高く評価しています。

|  認証と規格

I.C.T は、安全性の CE、環境基準の RoHS、品質管理の ISO9001 などの主要な認証を取得しています。当社は革新的な技術に関する複数の特許も所有しています。これらの証明書は、世界的な要件を満たす信頼性、安全性、高品質の製品に対する当社の取り組みを証明します。

|  I.C.T の会社と工場について

I.C.T には独自の研究開発施設と生産施設があり、大規模なエンジニア チームがいます。同社は近年急速に成長し、72 か国以上で 1,600 を超える顧客にサービスを提供しています。当社の近代的な工場では、厳格なテストプロセスと品質管理システムに従っています。これにより、オフラインの PCBA ルーターを含むすべてのマシンが高い基準を満たしていることが保証されます。当社は、長期的な顧客の成功のためのイノベーションとグローバル サービスに重点を置いています。
