I.C.T-Acrab350
I.C.T
Wave Soldering Machine
| 数量： | |
|---|---|
| I.C.T Acrab シリーズ ウェーブはんだ付け機
I.C.T Acrab シリーズ ウェーブはんだ付け機は、世界中の顧客から信頼されている成熟した安定した鉛フリー溶接ソリューションです。優れた加熱効率と正確な温度制御を実現し、ランニングコストを大幅に低減する省エネ構造です。 3 つのモデル (350/450/615 mm PCB 幅) があり、さまざまな生産ニーズに対応します。高度なフラックススプレー、長い予熱トンネル、安定した波高、およびオプションの窒素保護機能により、自動車エレクトロニクス、通信機器、コンピュータ、および消費者製品に最適です。ユーザーフレンドリーな PC+PLC システムと工具不要のメンテナンス設計により、工場の歩留まりの向上とダウンタイムの削減を支援します。
| 特徴

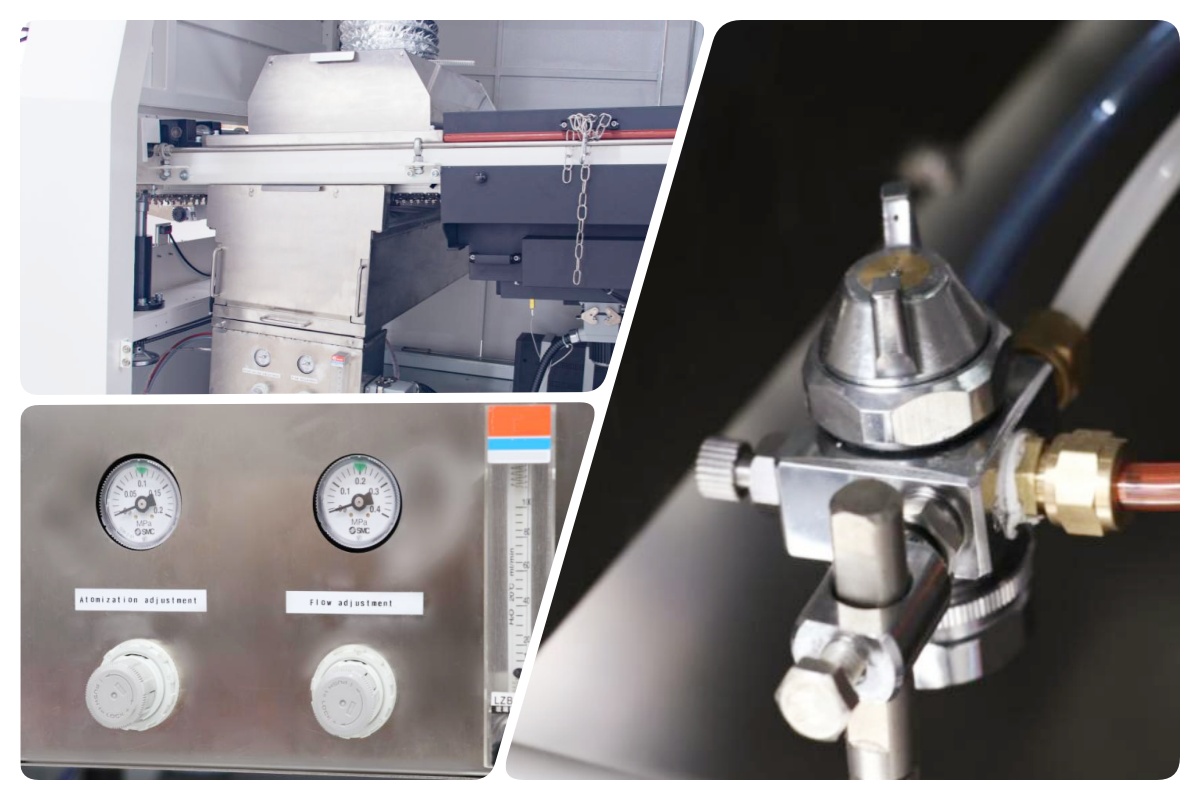

スプレー システムは、高精度の日本製黒田ノズルとステッピング モーター ドライブを使用して、均一で調整可能なフラックス コーティングを実現します。自動洗浄機能を備えた引き出し式モジュール構造により、庫内を常に清潔に保ち、メンテナンス時間を短縮します。デジタル制御はすべてのスプレーパラメータを記録し、オプションの窒素フラックスシステムにより高品質の窒素ウェーブはんだ付け機に変わります。

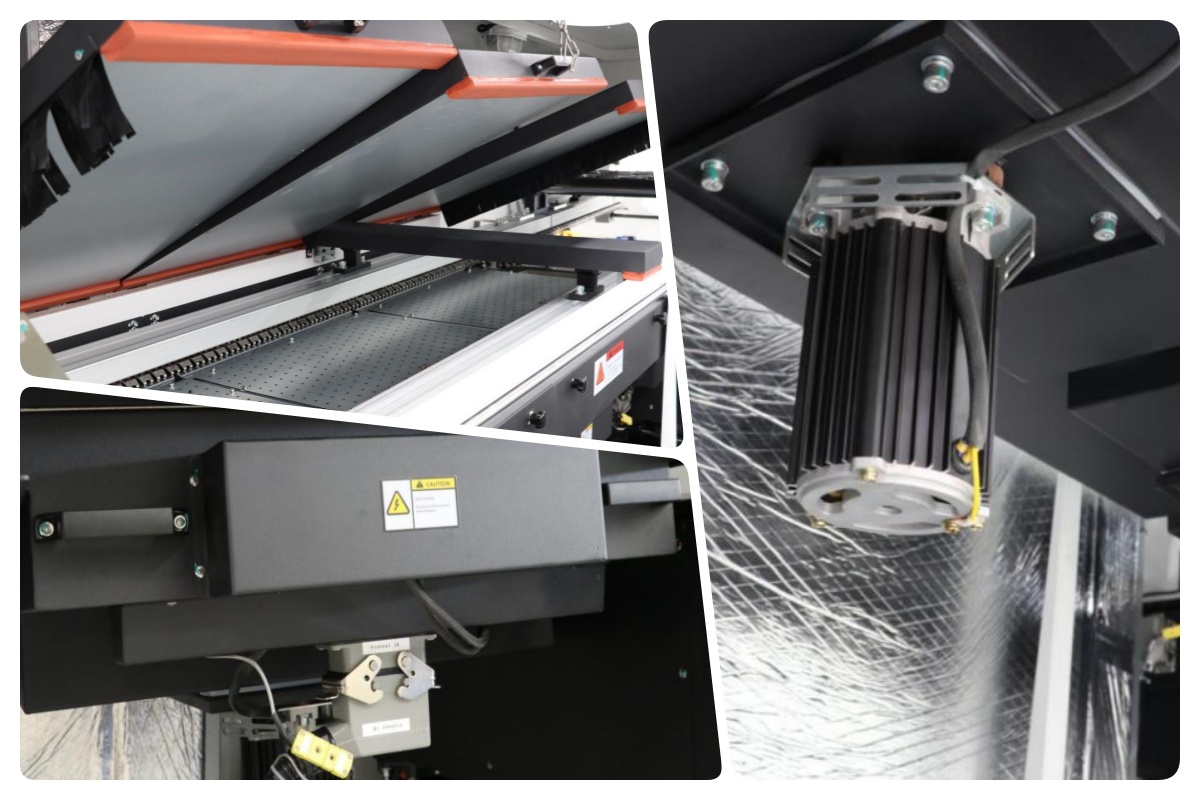

3 つの独立した予熱ゾーン (全長 1800 mm) は、熱風と IR 加熱を組み合わせています。各ゾーンは水平リフロー設計と高温絶縁綿を採用しており、設定温度に素早く（約15分）到達し、温度差を±2℃以内に抑え、はんだ付け前の最適な状態を実現します。

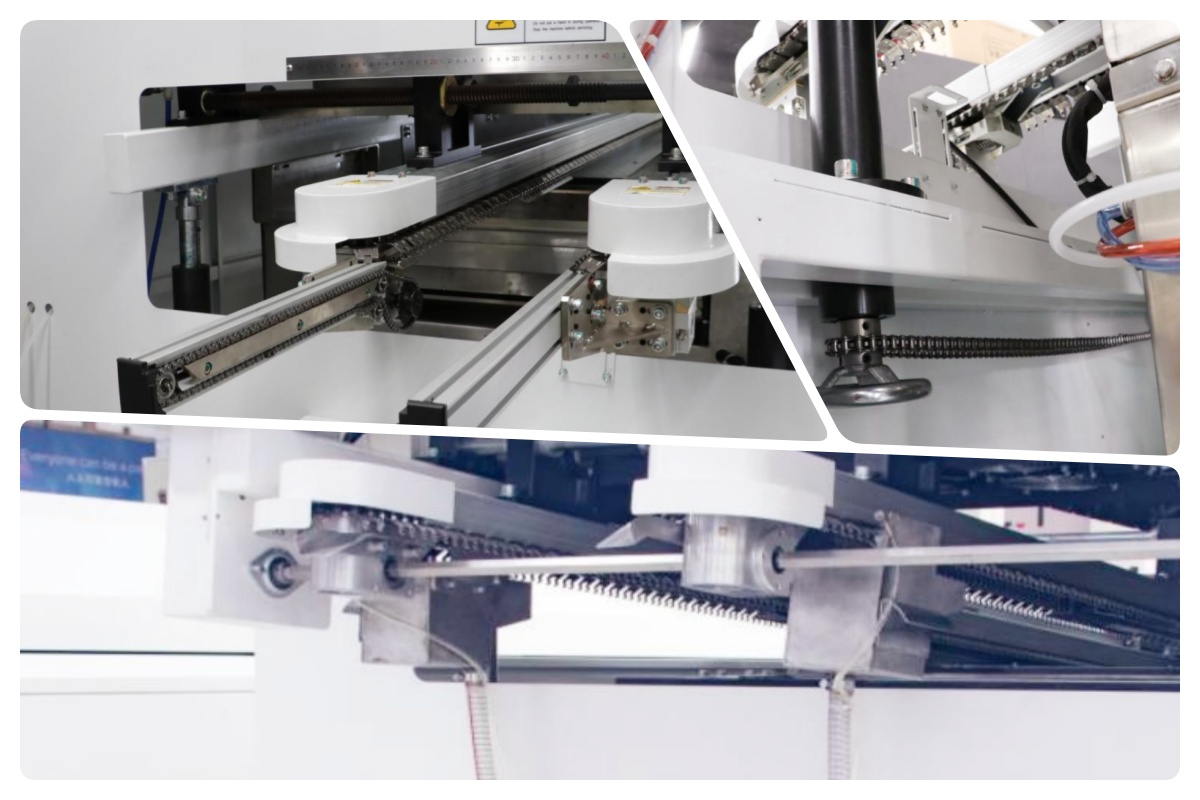

耐久性の高いダブルフックチタンフィンガを備えた特許取得済みのチェーンコンベヤは、最大幅 615 mm の PCB をスムーズに搬送します。同期基板供給装置により、PCB の落下を防ぎます。 コンベヤーの速度精度は±2mm/minに達し、オプションで電動幅調整も可能です。

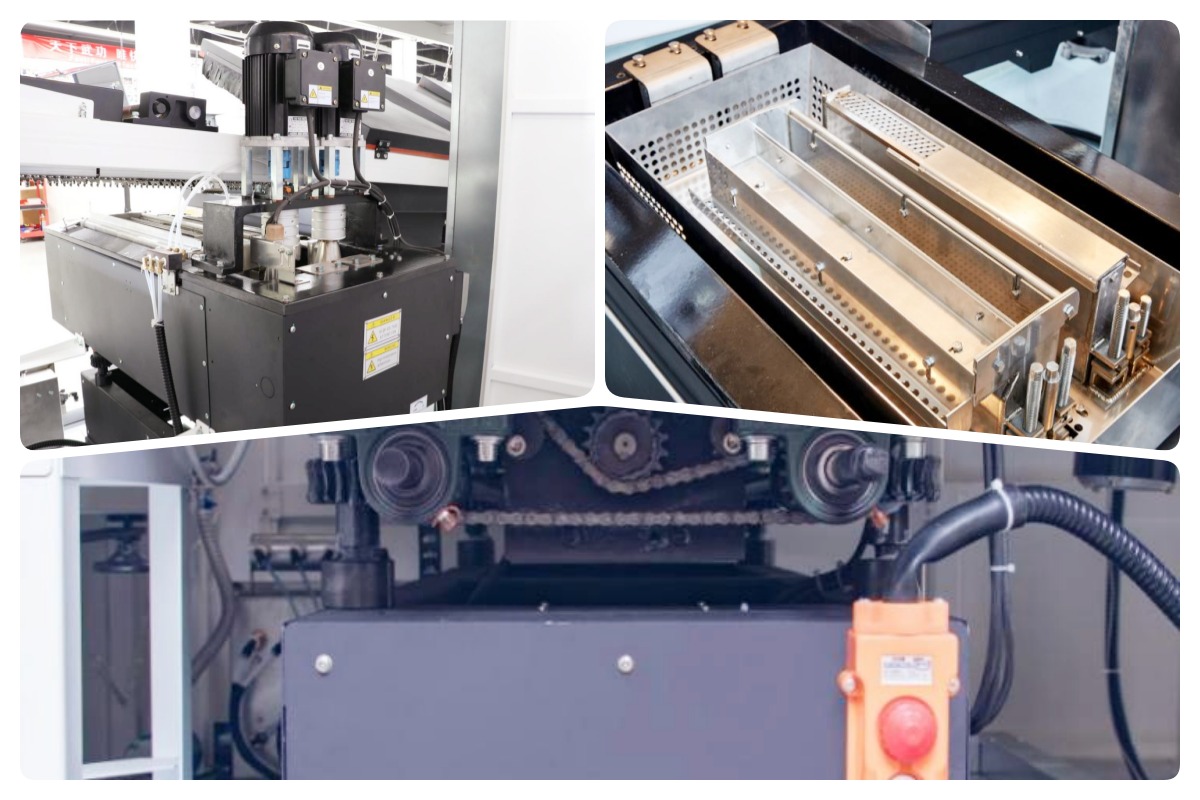

エナメルコーティングを施した鋳鉄製はんだポットには、500 ～ 700 kg の鉛フリーはんだを収納できます。デュアルウェーブ設計により波高は0.5mm以内で安定します。自動ドロス収集チャネルとオプションの窒素保護により、酸化とドロスが大幅に減少し、はんだを節約し、接合品質を向上させます。

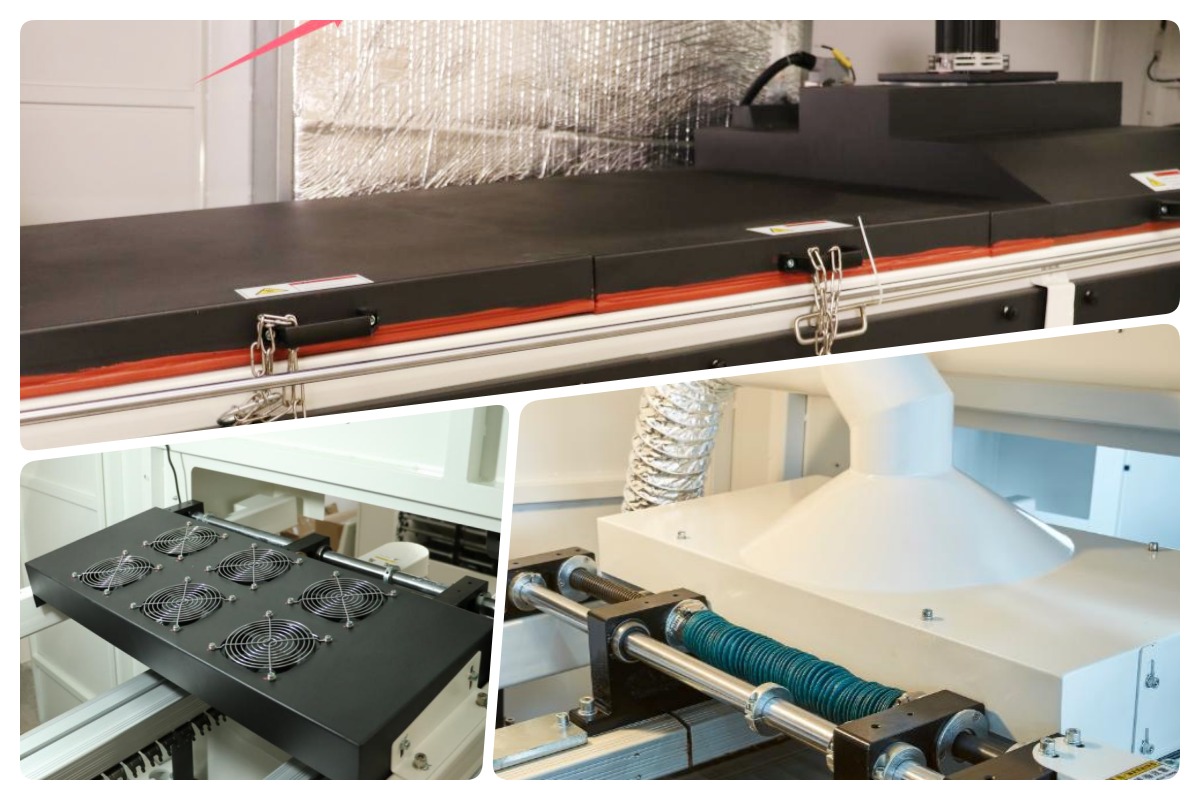

標準の上部高出力対流冷却ファンは、はんだ付け後すぐに PCB の温度を下げます。オプションの上下強制冷却モードは、より厚い基板や高度なプロセス要件に使用できます。この設計により、コンポーネントの損傷が防止され、良好なはんだ付けの外観が保証されます。

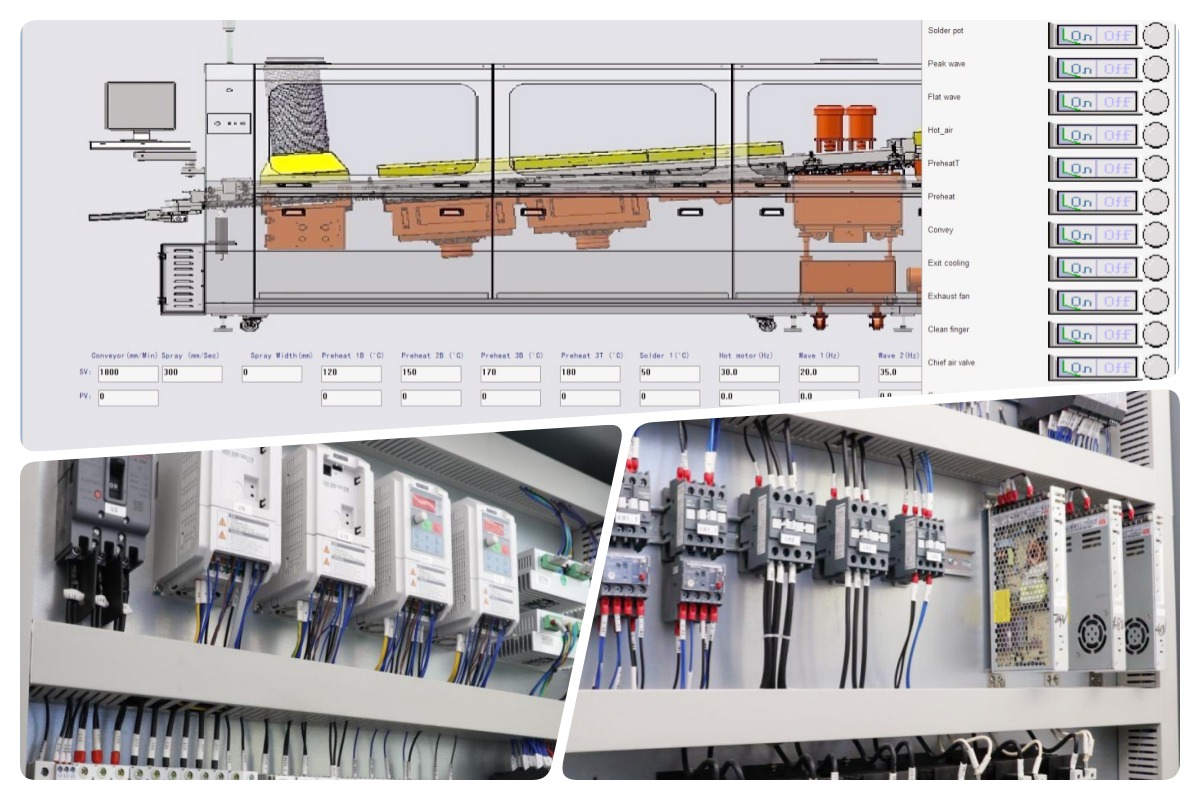

シンプルなインターフェースを備えたPC+PLC制御は、習得と操作が簡単です。 PID+SSR加熱モードにより正確な温度制御が可能です。リアルタイム監視、アラーム記録、自動スタンバイ、緊急手動機能により、錫の酸化とエネルギー使用を削減します。ウェーブはんだ付け機はCE/UL規格を満たしており、毎日安全に稼働します。
| DIPライン設備一覧
| モデル | アクラブ350 | アクラブ450 |
| 寸法（mm） | 4420X1420X1750 | 4420X1520X1750 |
| 電源 | 3P5W、380/220V 50Hz | 3P5W、380/220V 50Hz |
| 起動電力 | 33kw | 33kw |
| 動作電力 | 8kw | 8kw |
| 制御システム | パソコン+PLC | パソコン+PLC |
| 予熱ゾーン | 3 | 3 |
| 予熱長さ | 1800mm | 1800mm |
| 予熱温度 | (室温)-250℃ | (室温)-250℃ |
| PCB 幅(mm) | 50～350mm | 50～450mm |
| 指 | スプリング押えフィンガー(標準);オプション：バネ押しフィンガー、アヒル口フィンガー | |
| はんだポット容量 | 鉛フリー 500kg | |
| 機械重量(kg) | 約1600kg | 約1900kg |
* I.C.Tは品質とパフォーマンスに取り組み続けています。仕様と外観は、特別な通知なしに更新される場合があります。
| DIPライン設備一覧
I.C.T は、高効率のスルーホール アセンブリのための完全で柔軟な DIP 生産ラインを提供します。このシステムには、部品を正確に配置するための自動挿入機、スムーズな PCB 搬送のためのウェーブ ローダーおよびアンローダー、信頼性の高いウェーブはんだ付け機、最終検査およびテストのための組立ベルト ラインが含まれています。モジュラー設計により、レイアウトの変更や将来のアップグレードが容易になります。安定したパフォーマンス、低い故障率、I.C.T グローバル チームによる完全なサポートを備えたこの DIP ラインは、工場が人件費を削減し、歩留まりを向上させ、さまざまな生産需要に迅速に対応するのに役立ちます。
| 製品名 | DIPラインでの用途 |
|---|---|
| 自動インサート機 | DIP 生産ライン向けにコンポーネントを PCB に正確に自動的に配置します。 |
THT プラグイン プロセス中に、はんだを溶かして PCB に固体接合を形成します。 | |
正確な THT アセンブリのために特定の領域に選択的にはんだを塗布します | |
DIP で組み立てられた PCB のはんだ接合部と配置欠陥を検査します。 | |
基板入力機と基板出力機 | |
| DIP周辺機器 | DIP生産ライン周辺製品 |
| カスタマーサクセスビデオ

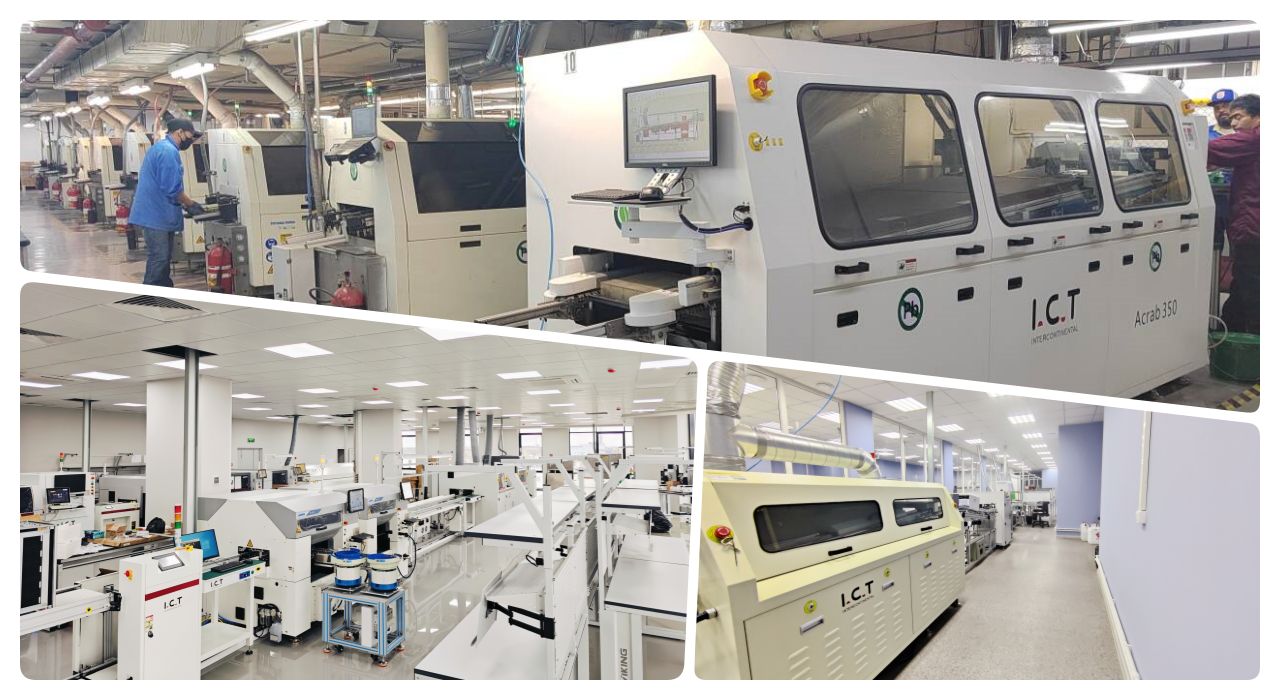

I.C.T のエンジニアは数人の顧客をサポートするためにメキシコに飛びました。ある自動車エレクトロニクス工場では、カスタム治具を使用して Acrab 350 ウェーブはんだ付け機で 2 つの異なる PCBA タイプを正常に実行しています。安定したウェーブと正確な温度制御により、完璧なはんだ付け品質が実現します。同工場では塗装ラインや部分はんだ付け機SS-540も順調に稼働しております。お客様は、完全な I.C.T ソリューションとオンサイト サービスについて非常に肯定的なフィードバックをいただきました。
| 専門家によるサービスとトレーニング
I.C.T は、機器の設置、プロセス トレーニング、保証内の無料スペアパーツ、24 時間のオンライン サポート、定期的なフォローアップ訪問など、完全なサービスを提供します。当社の経験豊富なエンジニアは、お客様がウェーブはんだ付け機を迅速に習得し、パラメーターを最適化して最高の歩留まりを達成できるよう支援します。
| お客様の声
「梱包は非常に安全でプロフェッショナルです。」 「御社のエンジニアは忍耐強く、熟練しています。すべての問題を 2 日で解決してくれました。」 「ウェーブはんだ付け機はドロスがほとんどなく安定して動作します。これは本当に省エネです。」 「応答速度は驚くべきもので、質問はいつでも 1 時間以内に回答されます。」
| 品質認証
I.C.T Acrab シリーズのウェーブはんだ付け機は、CE、RoHS、ISO9001:2015、およびいくつかの発明特許を取得しています。すべてのマシンは出荷前に厳格なテストと検査を経て、長期にわたる安定したパフォーマンスを保証します。
| I.C.T の会社と工場について
2012 年に設立された I.C.T は現在、中国の東莞に約 90 人の従業員と 12,000 平方メートルの近代的な工場を擁しています。すべてのコアパーツを自社で設計・生産し、厳格な品質管理を行い、常に革新を続けています。当社は、72 か国の 1,600 を超える顧客に完全な SMT ソリューションを提供してきました。 8 つの海外サービス センターと 20 名の専門エンジニアが、世界中で迅速な現地サポートを提供します。信頼できる長期パートナーである I.C.T をお選びください。
