| I.C.T X-7100 PCB X線検査機
I.C.T X-7100 は、エレクトロニクス製造における詳細な内部チェック用に設計された高度なオフライン SMT PCB X 線検査機です。気泡、ボイド、短絡、開回路、はんだの欠落、コンポーネントの亀裂などの問題の発見に優れています。自動検出のための CNC プログラミングや視覚的なナビゲーション インターフェイスなどの機能により、オペレーターのプロセスが簡素化されます。この PCB X 線検査機は、SMT および BGA からリチウム電池や自動車部品まで、さまざまなアプリケーションをサポートしています。高解像度のデジタル フラット パネルと安定した X 線管により鮮明な画像が保証され、EU CE や ISO などの安全認証により信頼性が高まります。品質管理に最適であり、メーカーがユーザーフレンドリーな方法で欠陥を減らし、製品の信頼性を向上させるのに役立ちます。
| 特徴

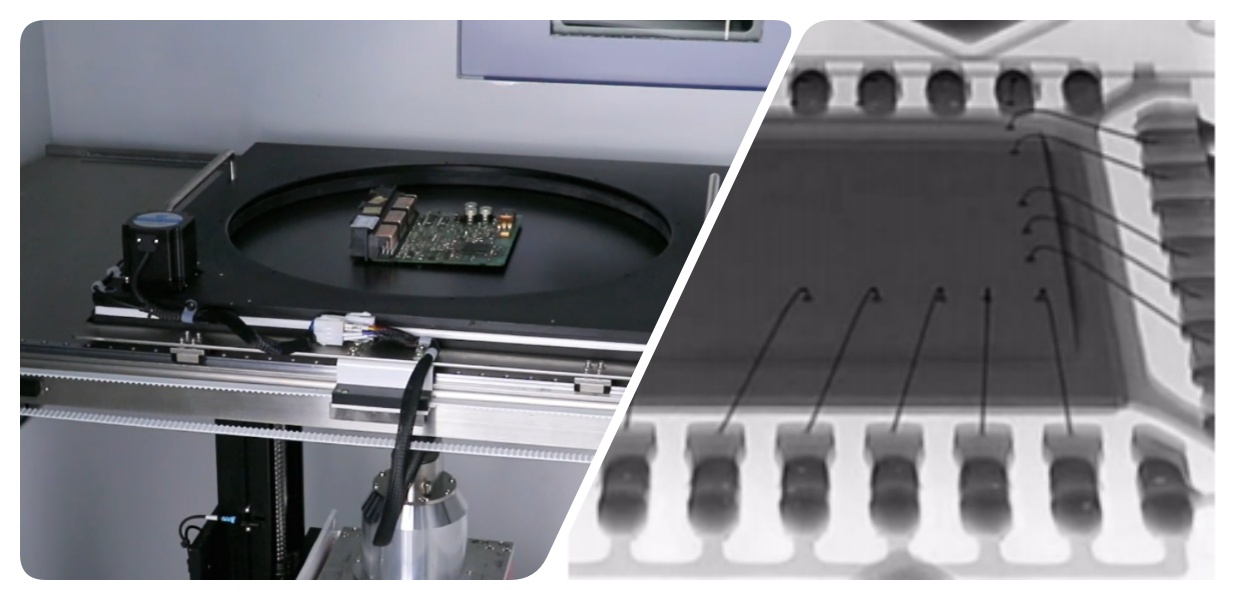

I.C.T X-7100 PCB X 線検査機は、1536x1536 ピクセルの高解像度デジタル フラット パネル検出器を使用し、正確な欠陥検出のための鮮明な画像を提供します。この機能はリアルタイムの補正をキャプチャし、視認性を高めるために複数のゲイン モードを提供します。半導体におけるはんだボールの欠陥やワイヤボンディングの問題などの小さな問題を特定するのに役立ちます。パッシブ冷却と温度センサーにより、長時間のセッションでも一貫したパフォーマンスを維持します。このため、X 線検査機は正確な内部ビューを必要とする業界にとって不可欠となり、生産におけるエラーを確実に減らします。

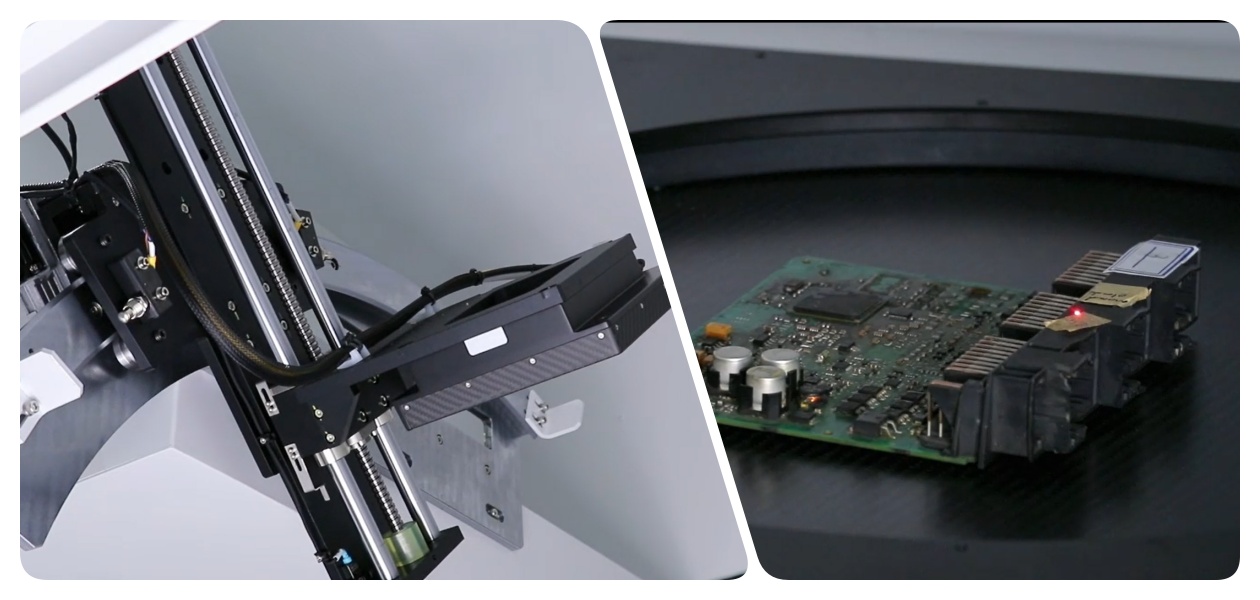

この PCB X 線検査機の CNC プログラミングにより、手動入力なしで複数のサンプル位置を自動スキャンできます。固定間隔サンプルの配列関数をサポートし、大量設定での検査を高速化します。オペレーターはマウスをクリックするだけで簡単にプログラムを設定できるため、時間とエラーが削減されます。衝突防止システムは、移動中にデバイスを保護します。このオフライン SMT PCB X 線検査機は、SMT ラインでのバッチテストに最適で、効率と再現性が向上します。
X-7100 のワンキー測定ツールは、気泡サイズ、ボイド率、はんだ高さを素早く計算します。これは、PCBA アセンブリのはんだ付け接合部の品質チェックに役立ちます。カラーシミュレーション機能により、画像観察が強化され、分析が向上します。正確な調整のためのジョイスティック制御を備えており、正確な結果を保証します。多用途の PCB X 線検査機として、セラミックスやプラスチックなどのさまざまな材料に適用され、欠陥の防止に役立ちます。
| 仕様
| アイテム | モデル | I.C.T X-7100 |
| X線管 | タイプ | 密閉管 |
| 電圧 | 90kV | |
| 電流 | 200uA | |
| 空間解像度 | 5μm | |
| フラットパネル | 画像の取り込み方法 | フラットパネルデジタルイメージング |
| 画像精度 | 85μm | |
| A/D変換量子化濃度値 | 16ビット(65536) | |
| 解決 | 1280*1024ピクセル | |
| 取得フレームレート | 30FPS | |
| システム | 倍率 | 200倍 |
| オペレーティング·システム | Windows 10 | |
| 力 | AC110-220V、50-60HZ、1200W | |
| 放射線安全性試験 | <1μSV/時間 | |
| 構造 | 最大。積載サイズ | 540mm*540mm |
| 最大。検査エリア | 510mm*510mm | |
| 最大。積載重量 | 10kg以下 | |
| プラットフォーム回転角度 | 60° | |
| 寸法 | 1100*1360*1750mm | |
| 重さ | 950kg | |
| プラットフォームの動き | 自動 / 手動 |
* I.C.Tは品質とパフォーマンスに取り組み続けています。仕様と外観は、特別な通知なしに更新される場合があります。
| SMT ライン機器リスト
I.C.T SMT AI トータル ソリューション ラインは、 効率的かつ正確な PCB 組み立てのための高度な機器を備えています。完全に自動化された SMT ラインには、ローダー、正確なはんだペースト塗布のための自動プリンター、正確な部品配置のためのピックアンドプレース機、信頼性の高いはんだ付けのためのリフローオーブン、徹底的な欠陥検査のための AOI システムが含まれています。この高品質の PCBA 生産ラインは、スムーズな動作、高い信頼性、低コストの SMT 組み立てを保証し、さまざまな業界の要件を満たします。
| カスタマーサクセスビデオ
私たちのビデオでは、クライアントの電子機器工場で稼働している I.C.T X-7100 PCB X 線検査機を紹介します。ビデオは、その洗練された外観と、ジョイスティック コントロールやプログラミング インターフェイスなどの主要な機能の概要から始まります。内部には浜松産の高精度X線管とデジタルフラットパネル検出器が展示されています。動作中、マシンは PCBA 個のサンプルをスキャンし、BGA 個の気泡とはんだボールをリアルタイムで検出します。エンジニアは、リチウム電池とワイヤーハーネスの自動バッチモードを実演し、最大 60 度までの空隙と傾斜の迅速な測定を強調しています。この設定により、クライアントは欠陥検出を 30% 向上させ、SMT 生産ラインの品質を確保することができました。このビデオでは、このオフラインの SMT PCB X 線検査機がどのようにワークフローにシームレスに統合され、信頼性の高い結果が得られるかを強調しています。
| サービスとトレーニングのサポート
I.C.T は、PCB X 線検査機の包括的なサービスとトレーニングを提供します。当社のチームは、お客様の機器のスムーズな稼働を維持するために、オンサイト設置、定期メンテナンス、迅速な技術サポートを提供します。トレーニング プログラムでは、基本的な操作、プログラミング、安全プロトコルがカバーされており、簡単な指示でオペレーター向けに調整されています。生産効率を高めるためのプロセス最適化のアドバイスも含まれています。グローバルなサービスセンターにより、迅速な応答時間とスペアパーツの入手可能性を確保します。このサポートにより、クライアントはダウンタイムなしでマシンの可能性を最大限に引き出すことができます。
| お客様の声
当社の顧客は、I.C.T のエンジニアの専門的なセットアップとトラブルシューティングのスキルを高く評価しています。彼らは、PCB X 線検査機の正確な検出と使いやすさを気に入っています。損傷を防ぐ安全な梱包と迅速な発送が多くの人に注目されています。質問に対する素早い応答により問題が迅速に解決され、信頼が構築されます。全体として、信頼性の高い設備とサービスに関して、お客様からは高い評価をいただいております。
| 認証と規格
I.C.T は、CE、RoHS、ISO9001、さまざまな特許などの主要な認証を取得しています。これらにより、当社の PCB X 線検査機が国際的な安全性と品質基準を満たしていることが保証されます。 CE は、健康と環境に関する EU 規制への準拠を確認します。 RoHS は有害物質が存在しないことを保証します。 ISO9001は当社の強力な品質管理システムを反映しています。特許は、気泡測定ツールなどの革新的な機能を保護します。これにより、当社の製品は世界中で信頼できるものになります。
| I.C.T 会社と当社の工場について
I.C.T は、社内で研究開発と生産を行う大手プロバイダーであり、12,000 平方メートルの施設に 89 名を超えるスタッフを雇用しています。当社は 2012 年以来急速に成長し、72 か国の 1,600 以上の顧客にサービスを提供しています。当社の工場では、厳格なテストプロセスと品質管理システムに従って、高い基準を確保しています。当社は計画から最適化までの完全な SMT ソリューションを提供し、クライアントが世界中で効率的な製造ラインを構築できるよう支援します。
