I.C.T - p3
I.C.T
| 数量： | |
|---|---|
| 高精度セミオート PCB プリンター
I.C.T-P3 セミオート SMT デュアル スキージ PCB プリンターは、スタートアップの工場や研究室に最適なエントリーレベルのマシンです。台湾 TBI リニア ガイドと日本のオムロン センサーは、サイクルごとに ±0.05 mm の繰り返し精度を実現します。デュアル独立シリンダーとダブルスライドレールにより、300×350mm のエリア全体でスキージ圧力を均一に保ちます。モジュール式プラットフォームはランダムなピンと、厚さ 0.2 ～ 6 mm の片面または両面の PCB に適合するサポート ブロックを使用します。ティーチング機能を備えた英語のタッチスクリーンには、手動、半自動、全自動モードがあり、新しいオペレーターは半日でデュアル スキージ半自動 ステンシル プリンターを習得できます。サイクルタイムが 10 秒未満、電力がわずか 200 W の半自動はんだペースト プリンターは、静かで省エネで、LED の照明プロトタイプ、医療機器、小型家電製品に最適です。
| 特徴
ユニバーサル ピンと磁気サポート ブロックは、PCB の穴パターンに合わせてどこにでも数秒で配置できます。台湾の高精度リニアガイドと輸入された Leadshine ステッピング モーターにより、スムーズで振動のない動きを実現します。スキージは手動で持ち上げられるため、ペーストの補充と洗浄が非常に迅速に行えます。スマートリミットセンサーが自動的に移動距離を短縮し、機構を保護します。この組み合わせにより、半自動 PCB プリンタはツールや遅延を必要とせずに、異なるボード間で切り替えることができます。
2本の高精度SMCシリンダーが左右のスキージを個別に制御し、ダブルスライドレールで0.01mmレベルの安定性を確保。圧力計とデジタル速度コントローラー (0 ～ 200mm/秒) により、オペレーターは数秒で完璧な設定をダイヤルできます。教育モードとナビゲーションを備えたフレンドリーな英語のタッチスクリーンは、手動、半自動、全自動操作をサポートします。デルタ、SMC、オムロンのコア部品により、半自動 PCB プリンタは故障率がほぼゼロでメンテナンス コストが最小限に抑えられ、24 時間年中無休で稼働し続けます。
| 仕様
| モデル | P3 | P6 | P12 | P15 |
| 正確さ | +/- 0.05mm | +/- 0.05mm | +/- 0.05mm | +/- 0.05mm |
| PCBサイズ | 300×350mm | 600×350mm | 1200×350mm | 1500×350mm |
| プラットフォームのサイズ | 320×400mm | 700×400mm | 1350×400mm | 1650×400mm |
| ステンシルサイズ（mm） | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| PCB厚さ | 0.2～6mm | 0.2～6mm | 0.2～6mm | 0.2～6mm |
| ステンシル の 位置決め | マニュアル | マニュアル | マニュアル | マニュアル |
| サイクル時間 | 10 秒未満 | 10 秒未満 | < 12 秒 | < 12 秒 |
| 消費電力 | 200W | 200W | 220W | 220W |
| 電源 | 1 -PH、220VAC 50/60HZ | 1 -PH、220VAC 50/60HZ | 1 -PH、220VAC 50/60HZ | 1 -PH、220VAC 50/60HZ |
| 空気圧 | 4.5～6kg/cm | 4.5～6kg/cm | 4.5～6kg/cm | 4.5～6kg/cm |
| スキージ速度 | 0～200mm/秒 | 0～1200mm/秒 | 0～200mm/秒 | 0～200mm/秒 |
| 寸法 | 850×750×1650mm | 1050×750×1650mm | 1660×750×1650mm | 2100×750×1650mm |
| 重さ | 280kg | 300 kg | 356kg | 430kg |
| スキージの長さ | 250mm | 250mm | 250mm | 250mm |
| プラットフォームの高さ | 950mm | 950mm | 950mm | 950mm |
| オプション：特別なサイズをカスタマイズできます | ||||
* I.C.Tは品質とパフォーマンスに取り組み続けています。仕様と外観は、特別な通知なしに更新される場合があります。
| SMT ライン機器リスト
I.C.T 高品質 PCBA 生産ラインには、効率的かつ正確な PCB 組み立てのための高度な設備が備えられています。完全に自動化された SMT ラインには、ローダー、正確なはんだペースト塗布のための自動プリンター、正確な部品配置のためのピックアンドプレース機、信頼性の高いはんだ付けのためのリフローオーブン、徹底的な欠陥検査のための AOI システムが含まれています。この高品質の PCBA 生産ラインは、スムーズな動作、高い信頼性、低コストの SMT 組み立てを保証し、さまざまな業界の要件を満たします。
| 製品名 | SMT 行の目的 |
|---|---|
| PCB ローダ | 裸の PCB を行に自動的にロードします。 |
| はんだ貼り付けプリンター | PCB パッドにはんだペーストを正確に印刷します。 |
| マシンを選んで配置します | コンポーネントを PCB に正確にマウントします。 |
| リフローオーブン | はんだを溶かして強固な接合を形成します。 |
| AOIマシン | はんだ接合部や配置不良を検査します。 |
| SPI マシン | はんだペーストの高さと品質をチェックします。 |
内部のはんだ接合部の完全性を検査し、隠れた欠陥を検出します。 | |
| SMTクリーニングマシン | PCB、ステンシル、治具、ノズルなどの洗浄に使用されます。 |
| PCB 切断機 | PCBA を最終製品に切断します |
| トレーサビリティ機器 | 生産データの記録と追跡: レーザーマーキングマシン/ラベルマウンター/インクジェットプリンター |
| お客様の成功事例 – サウジアラビア LED 工場
2025年、LED電球ランプを製造するサウジアラビアの顧客は、I.C.T-P15半自動PCBプリンタ、JUKI RS-1Rピックアンドプレイス、L8リフローオーブンを含む完全なSMTラインを注文しました。 2 人の I.C.T エンジニアが工場に飛び、2 日で設置を完了し、丸 7 日間かけて現地チームを訓練しました。翌日、ライン全体が量産を開始し、1200 mm LED チューブでの完璧な印刷品質と欠陥ゼロを実現しました。お客様は、安定したパフォーマンス、損傷なく到着した丁寧な木箱梱包、数週間のデバッグ時間を節約した超高速のエンジニア サポートに非常に満足していました。
|グローバルな サービスとトレーニングのサポート

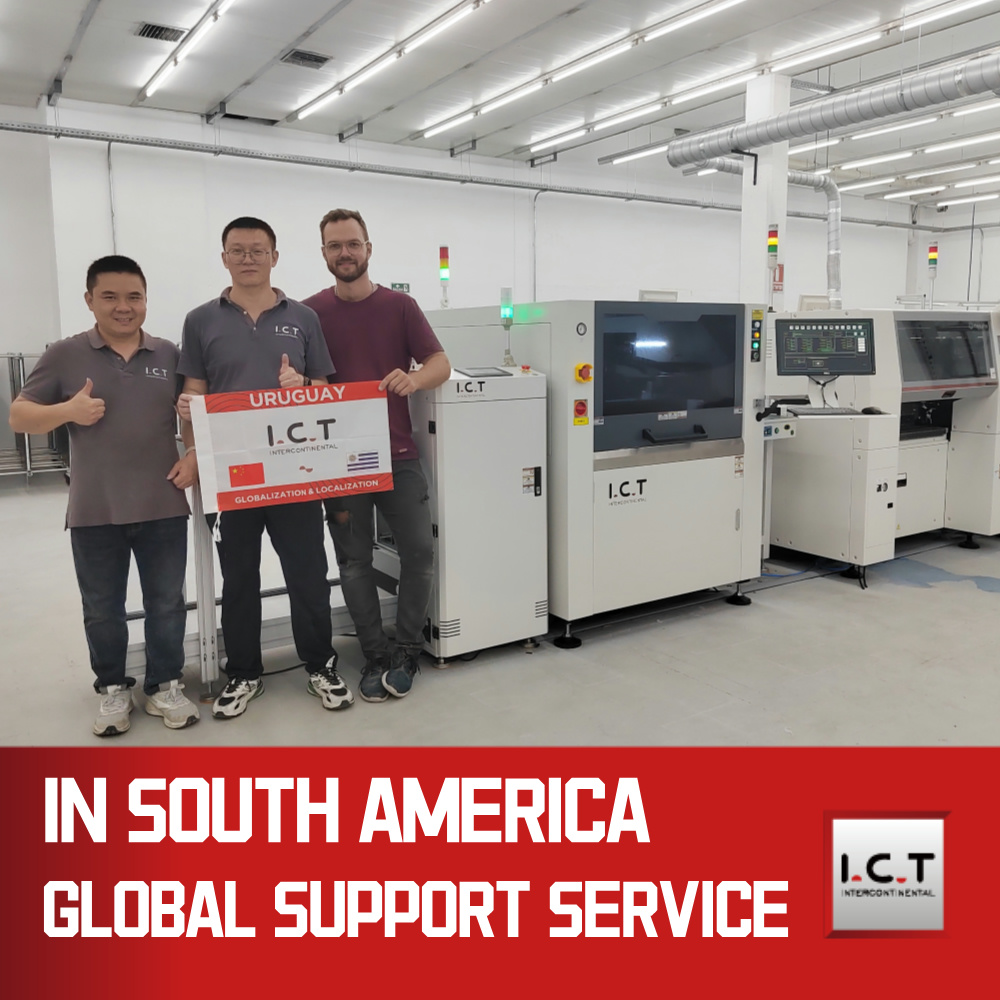

I.C.T は、無料のライン レイアウト設計、工場受け入れテスト、専門的な海上/航空輸送、オンサイト設置、7 ～ 10 日間の実践トレーニング、1 年間の無料スペアパーツ、WeChat/TeamViewer を介した生涯リモート サポートから、プロセスの最適化とアップグレードの提案まで、すべてをカバーする真のワンストップ ターンキー サービスを提供します。当社の 20 人の経験豊富なエンジニアが 72 か国にサービスを提供し、24 時間 365 日オンラインで 4 時間以内の応答保証を提供します。すべての半自動 PCB プリンターは、12,000 平方メートルの ISO9001 認定工場で 48 時間の全負荷エージング テストと 100% の機能検査を受けています。お客様は、リスクゼロのスタートアップ、ダウンタイムの短縮、高い収量、そしてビジネスとともに成長する真の長期パートナーシップを享受できます。
| お客様のレビュー
当社の完全なワンストップ ソリューションと強力なグローバル技術サポートにより、72 か国の 1,600 以上の工場が I.C.T を選択しています。当社のターンキー サービス、丁寧な梱包、専門的なオンサイト トレーニング、超高速な対応、信頼できる生涯ケアを信頼していただいています。お客様が当社とのラインを拡大し続けているのは、当社がお客様がより多く生産し、より多くの収入を得て、心配を軽減できるよう支援するためです。つまり、常に真の満足と長期的な双方にとって有利な協力関係が得られるからです。
| 認証と規格
すべての I.C.T 半自動 PCB プリンターは、CE、RoHS、ISO9001:2015 証明書および複数の発明特許を取得しています。当社独自の研究所での完全な安全性テストと厳格な品質管理は、ヨーロッパ、アメリカ、および国際基準を満たしています。これらの証明書は、環境保護、作業員の安全、省エネ、そして長年にわたる大量生産においてお客様が信頼できる長期信頼性に対する当社の強力な取り組みを証明しています。
| I.C.T 会社と当社の工場について
2012 年に設立された I.C.T は、東莞に 89 人のスタッフと 20 人のフルタイム エンジニアを擁する 12,000 平方メートルの近代的な工場を所有しています。当社は、完全な ISO9001 システムに基づいて、すべての機械を自社で研究、設計、組み立て、テストします。 72 か国の 1,600 を超える顧客にサービスを提供する当社は、常に最高品質の機器、誠実な価格、生涯サポートを提供することで急速に成長しています。 8 つの海外オフィスと現地パートナーにより、専門家のサポートが常に近くにあります。
