I.C.T-AI-5146C |自動 PCB 光学検査コーティング オンライン AOI マシン

|  I.C.T SMT AOI コーティング検査員

SMT の葵光学検査機モデル AI-5146C は、PCB 製造におけるコンフォーマル コーティング検査用に設計されています。高精度カラー産業用カメラを使用して基板画像をリアルタイムでキャプチャし、畳み込みニューラル ネットワーク アルゴリズムを適用して処理します。塗装の過剰・不足、気泡、異物などの欠陥をインテリジェントに判断できます。基板の自動光学検査装置として、基板を停止することなくコーティング境界を自動的にロックし、領域を識別します。基板全体や両面チェックなどの複数の構成をサポートしており、SMT および DIP プロセスに最適です。 UV光源を使用すると、リンを含む接着剤を明確に区別できます。 SPC アラームやログ ストレージなどのデータ トレーサビリティ機能により、品質管理が保証されます。この SMT Aoi 光学検査機は、現代の工場の効率を向上させます。

|  特徴

深層学習アルゴリズム

SMT Aoi 光学検査機は、高度なディープラーニングを使用してビッグデータを最適化し、最小限のプログラミングを可能にします。ワンクリックでコンポーネントとはんだ接合部を識別し、従来の方法と比較してプログラミング時間と誤警報を削減します。このインテリジェントなシステムは工業用検査における主要な課題に対処し、コーティング欠陥の高精度を保証します。ユーザーは光源を切り替えて、DIP、SMT、はんだ付けの問題をシームレスに検出できます。自動 PCB AOI マシンとして、マルチイン 1 パネルと混合モデルをサポートし、最大 510x460mm までのさまざまな PCB サイズに多用途に使用できます。

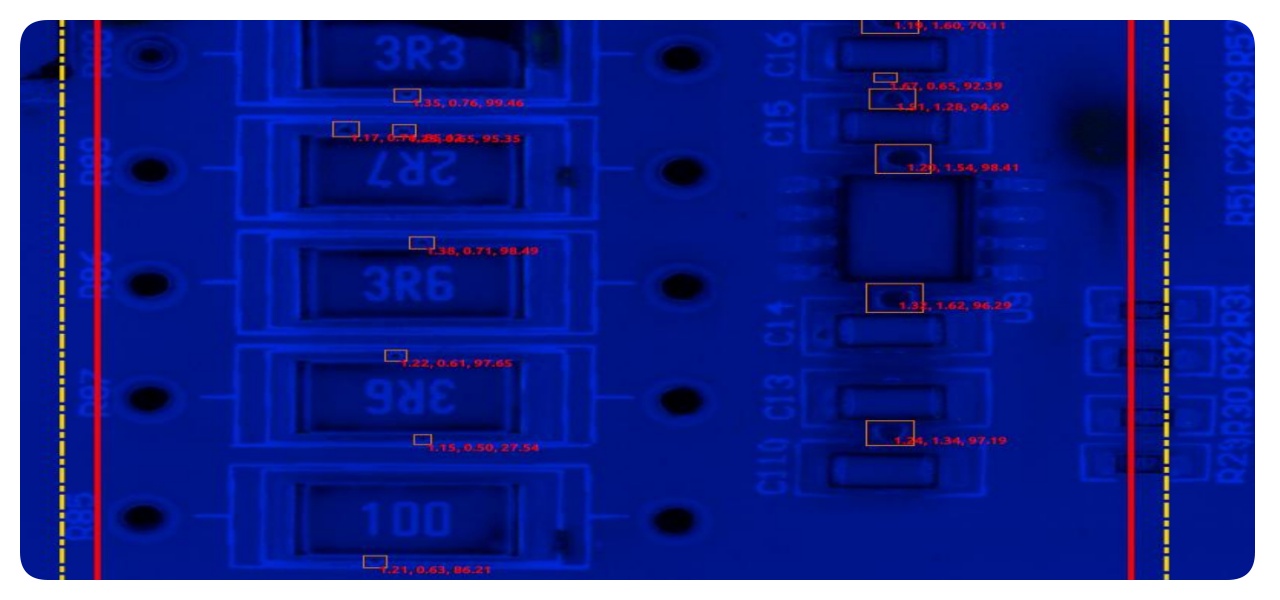

気泡・異物検出

特殊なアルゴリズムを備えた SMT Aoi 光学検査機は、ターゲット領域内の最小 0.05 mm の気泡や髪の毛などの異物をインテリジェントに検出します。気泡の値を視覚化し、平均、最小、最大など、接着剤の複数の幅測定値を出力します。この機能により、コーティングチェックが標準化され、欠陥が最終製品に影響を与えるのを防ぎます。非コーティング領域をシェイプ フレームでブロックして誤検知を回避し、追加の作業負荷をかけずに検出精度を向上させることができます。

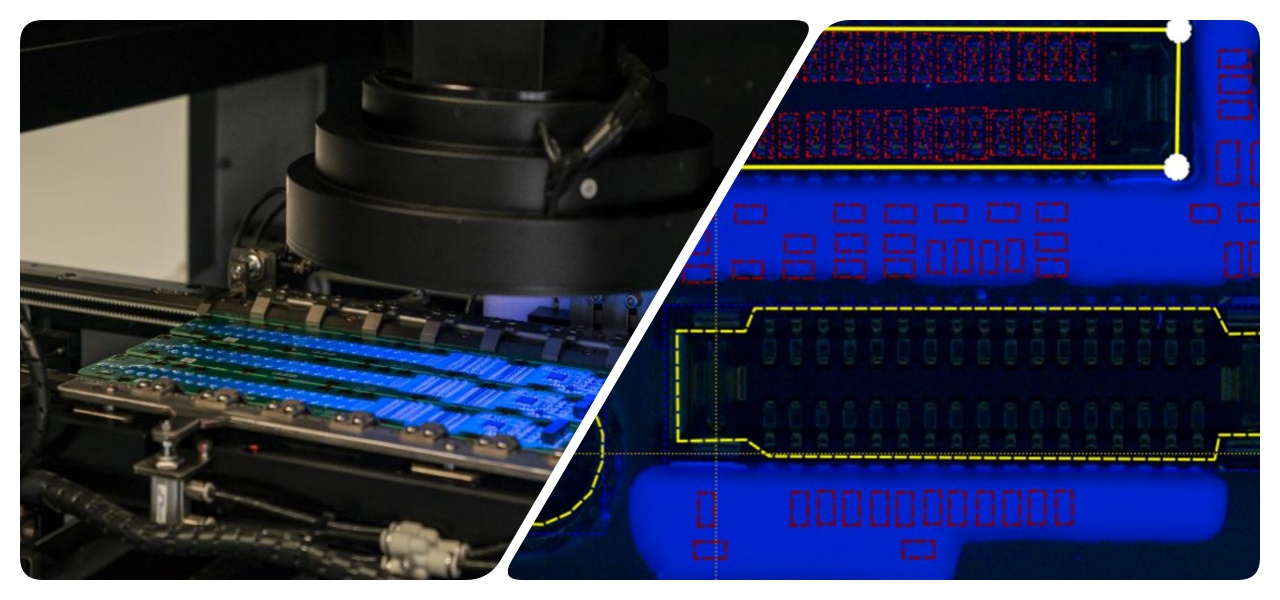

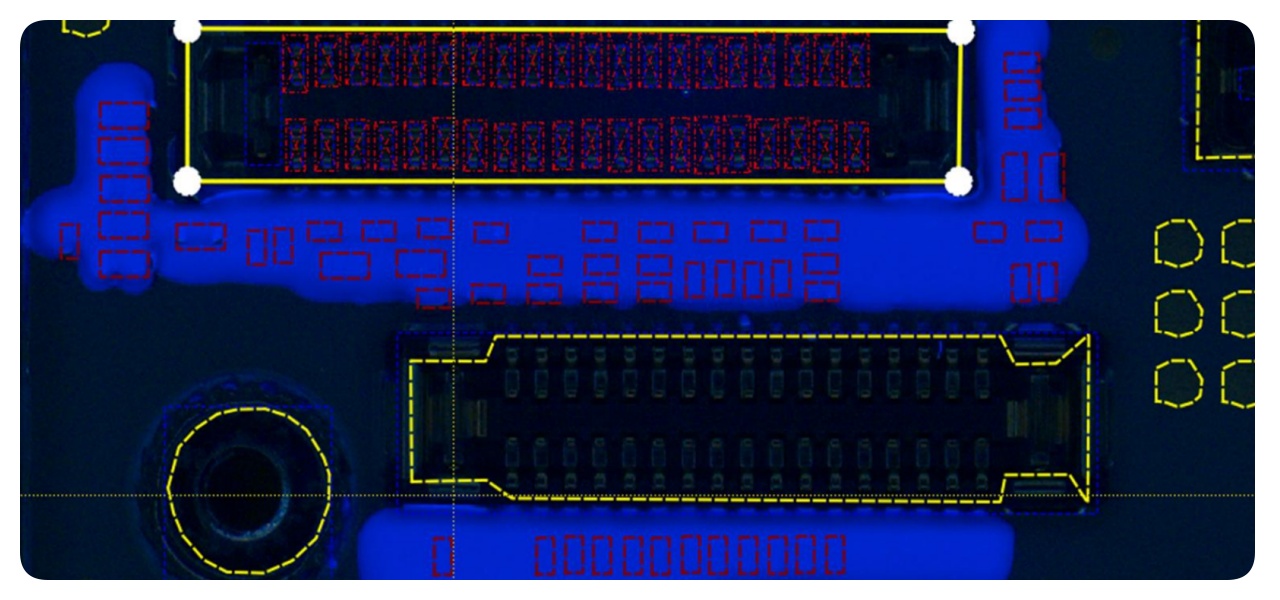

柔軟なプログラミングと構成

SMT Ao 光学検査機のプログラミングはシンプルかつ迅速で、わずか 10 ～ 15 分しかかかりません。自動エリア選択とワンキーパラメータ変更を備えたオフラインとオンラインのオプションが提供されます。回転識別と不良マークスキップのサポートにより、柔軟性が向上します。複数のモードにより、照明を切り替えることでコーティング、SMT、DIP 欠陥の検査が可能になります。オプションの接着剤の厚さ測定により、基板全体の平坦度に関する点固有のデータが得られます。

強力な検査能力

この SMT Aoi 光学検査機は FOV あたり 0.23 秒で動作し、基板の流れを止めることなく検査を実行します。 UV および白色光を使用して欠陥を明確に可視化し、最大 690x460mm の大型基板をサポートします。 AC サーボ ドライバーは、0.01 mm の精度で正確な動作を保証し、最大 3 kg の PCB 重量を扱います。

|  仕様

* I.C.Tは品質とパフォーマンスに取り組み続けています。仕様と外観は、特別な通知なしに更新される場合があります。

|塗装  ライン設備一覧

|  カスタマーサクセスビデオ

最近のプロジェクトでは、エレクトロニクス製造のクライアント向けに、リターンコンベアを備えた当社の両面コーティングラインが設置されました。このビデオでは、コーティング ローダー、コーター、エレベーター、コーティング AOI、IR 硬化オーブン、セレクター コンベア、フリッパー、アンローダーなどの機械を含む、エレベーターからアンローダーまでの完全なワークフローを紹介しています。このラインは、全体を通して効率的な取り扱いとバーコード スキャンを実現する下部治具リターンを備えています。 PCB の上下を自動的に識別し、シームレスな制作を実現する適切なプログラムを呼び出します。このセットアップにより、SMT Aoi 光学検査機を使用した正確なコーティングと迅速な欠陥検出が確保され、お客様のスループットが向上しました。これにより、手戻りが減り、PCB 組み立てプロセスの全体的な品質が向上しました。最近のプロジェクトでは、リターンコンベアを備えた当社の両面コーティングラインがエレクトロニクス製造のクライアントに設置されました。このビデオでは、コーティング ローダー、コーター、エレベーター、コーティング AOI、IR 硬化オーブン、セレクター コンベア、フリッパー、アンローダーなどの機械を含む、エレベーターからアンローダーまでの完全なワークフローを紹介しています。このラインは、全体を通して効率的な取り扱いとバーコード スキャンを実現する下部治具リターンを備えています。 PCB の上下を自動的に識別し、シームレスな制作を実現する適切なプログラムを呼び出します。このセットアップにより、SMT Ao 光学検査機を使用した正確なコーティングと迅速な欠陥検出が確保され、手戻りが減り、PCB 組立プロセスの全体的な品質が向上するため、クライアントのスループットが向上しました。

|  サービスとトレーニングのサポート

I.C.T は、SMT Aoi 光学検査機の包括的なアフターサービスとトレーニングを提供します。当社のチームは、機器のスムーズな稼働を維持するために、オンサイト設置、リモート デバッグ、継続的なメンテナンスを提供します。トレーニング プログラムには、ユーザーのニーズに合わせた操作、プログラミング、トラブルシューティングが含まれます。グローバルなサービスセンターにより、問題に迅速に対応し、ダウンタイムを最小限に抑えます。これにはソフトウェアのアップデートやスペアパーツの供給が含まれており、クライアントが生産を最適化し、長期的な信頼性を達成できるように支援します。

|  お客様のレビュー

お客様は、当社のエンジニアの専門知識と設置時の迅速な問題解決を高く評価しています。彼らは、SMT Aoi 光学検査機の精度と使いやすさを高く評価しています。損傷を防ぐ安全な梱包と迅速な発送が多くの人に注目されています。クエリに対する素早い応答は、パートナーシップにおける信頼と効率を築きます。

|  認証と規格

I.C.T は、CE、RoHS、ISO9001 などの主要な認証を取得しており、SMT Aoi 光学検査機に関するさまざまな特許を取得しています。これらにより、安全性、環境保護、品質管理に関する国際規格への準拠が保証されます。当社の厳格なテストプロセスにより、世界市場での信頼できるパフォーマンスが保証されます。

|  I.C.T 会社と当社の SMT 工場について

I.C.T は、社内で研究開発と生産を行う、完全な SMT 工場ソリューションの大手プロバイダーです。当社は 89 名を超えるスタッフを擁し、近年急速に成長し、72 か国の 1,600 を超えるお客様にサービスを提供しています。当社の工場は、高水準を保証する厳格な検査フローと堅牢な品質管理システムを備えています。クロスバリュープラットフォームとして、当社は革新的なエレクトロニクス製造装置を提供するために、完全性、調整、共有に重点を置いています。
