I.C.T -4034
I.C.T
SMT Stencil Printer
| 数量： | |
|---|---|

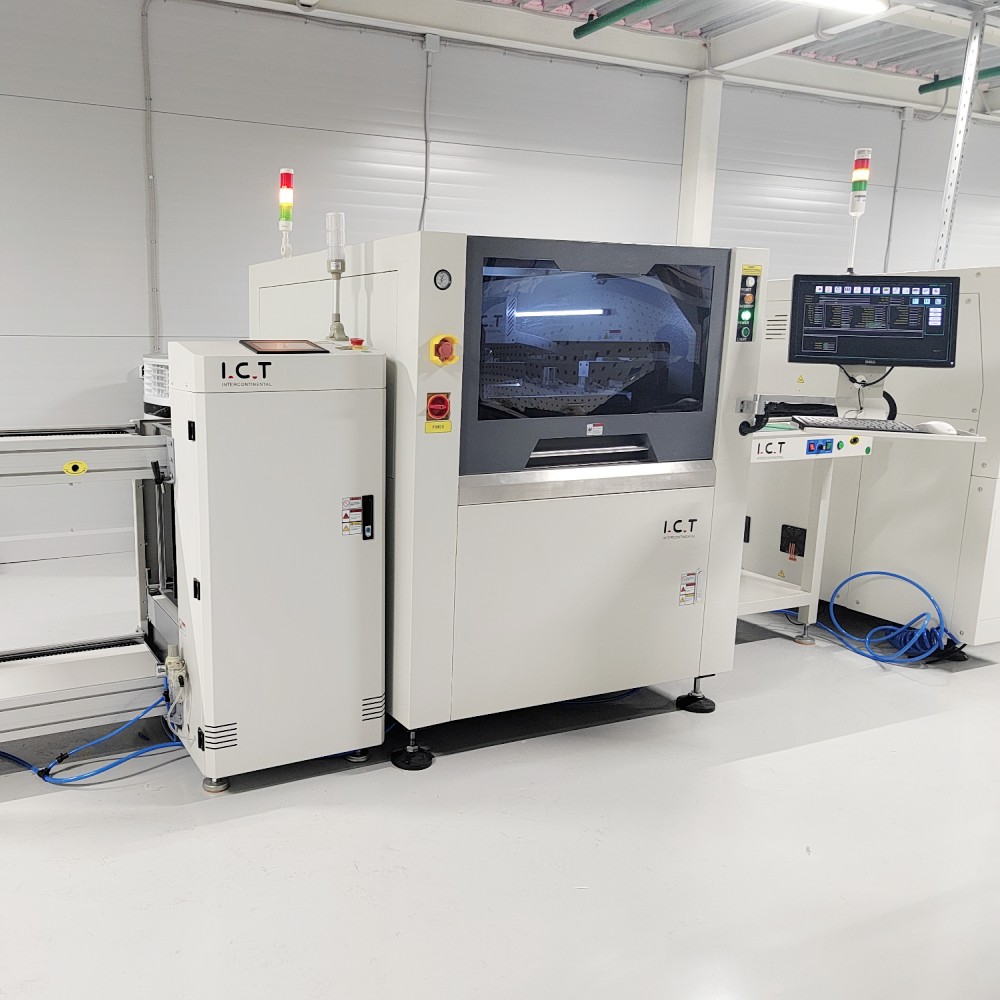

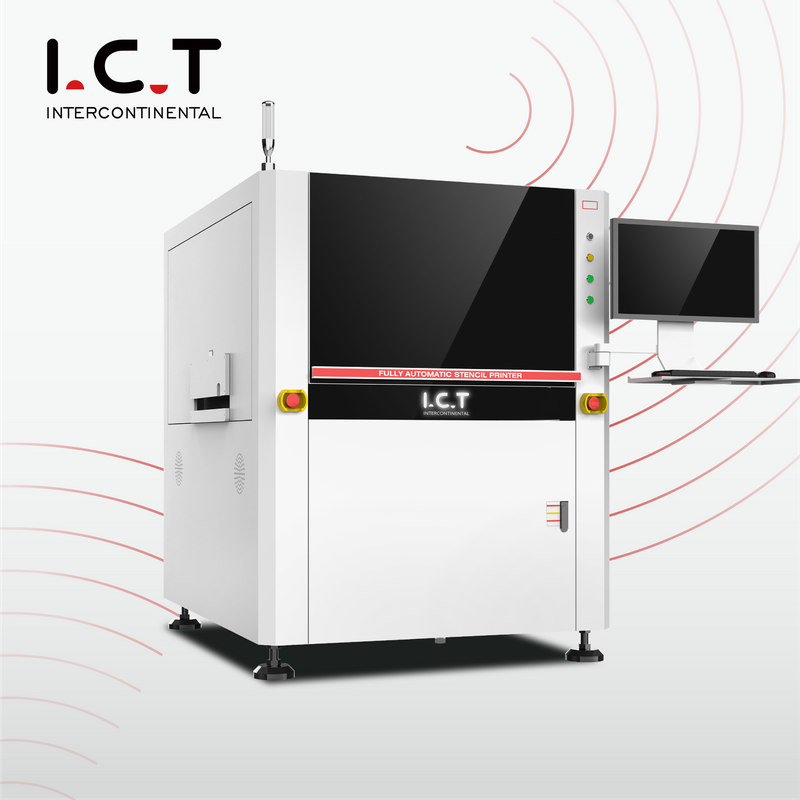

| SMT完全自動ステンシルプリンター
I.C.T の SMT 全自動 ステンシル プリンタは、SMT の効率的な印刷に最適です。 7秒の高速サイクルと±0.01mmの高い再現性で、液晶テレビや車載電子機器の製造など、さまざまなニーズに応えます。このマシンは、自動 PCB 校正、調整可能なスキージ圧力、および高度な洗浄システムを備えています。シンプルさとパフォーマンスを重視して設計されており、470370mm ～ 737737mm のステンシル サイズと最大 400*340mm の PCB サイズをサポートしています。 I.C.T の専門知識により信頼性の高い結果が保証され、世界中の最新の製造ラインに最適です。
| 特徴

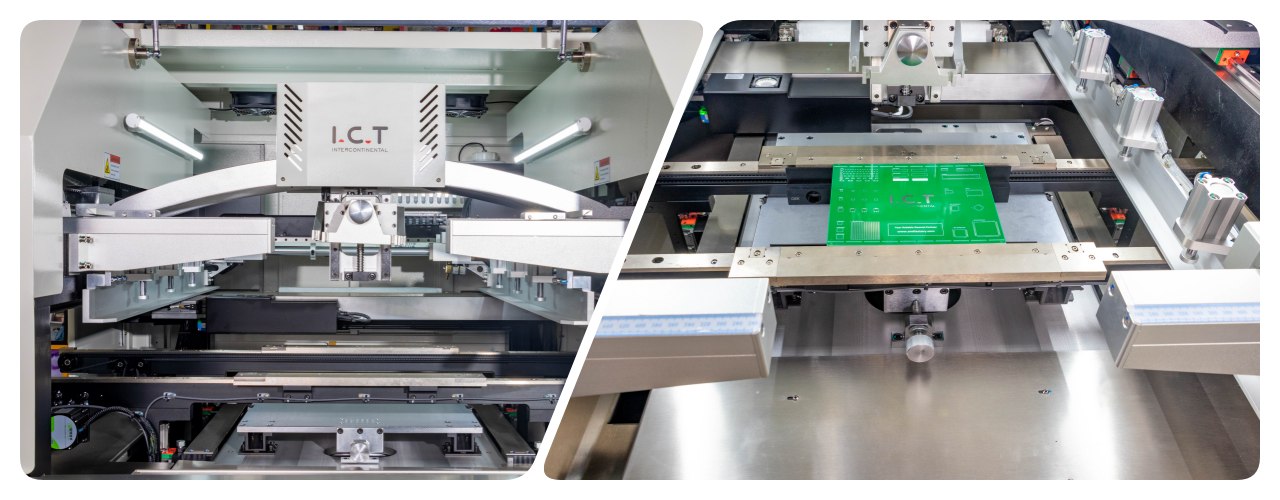

SMT ステンシル プリンタは、繰り返し位置決め精度 ±0.01mm、印刷精度 ±0.025mm の高精度を実現します。これにより、PCB へのはんだペーストの一貫した塗布が保証され、製造時のエラーが減少します。このマシンは、安定した動作のために高度なサーボ制御コンポーネントを使用しており、LED や STB 製品などの詳細な電子機器に最適です。その信頼性の高いパフォーマンスにより時間を節約し、品質を向上させ、世界的なメーカーのニーズに応えます。

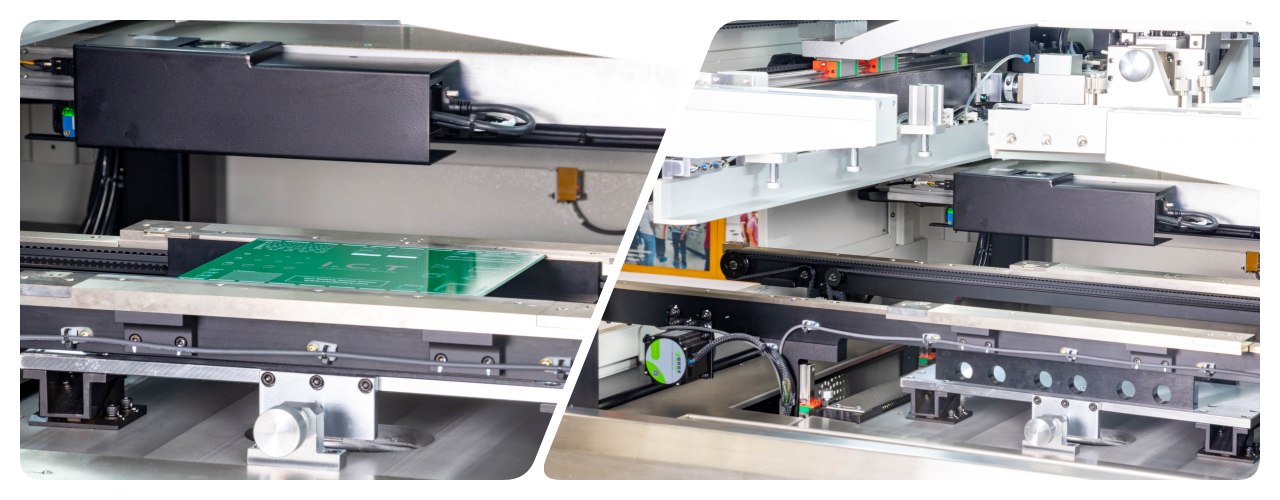

この全自動の SMT ステンシル プリンターは、自動 PCB キャリブレーション システムを備えています。印刷前に PCB の位置を正確に調整し、ステンシルとの完璧な位置合わせを保証します。この機能は、プログラム可能な昇降プラットフォームと組み合わせることで、0.4mm から 6mm までのさまざまな PCB の厚さをサポートします。生産効率を向上させ、ファミリー向け映画や車両エレクトロニクスなどのさまざまな用途に最適です。

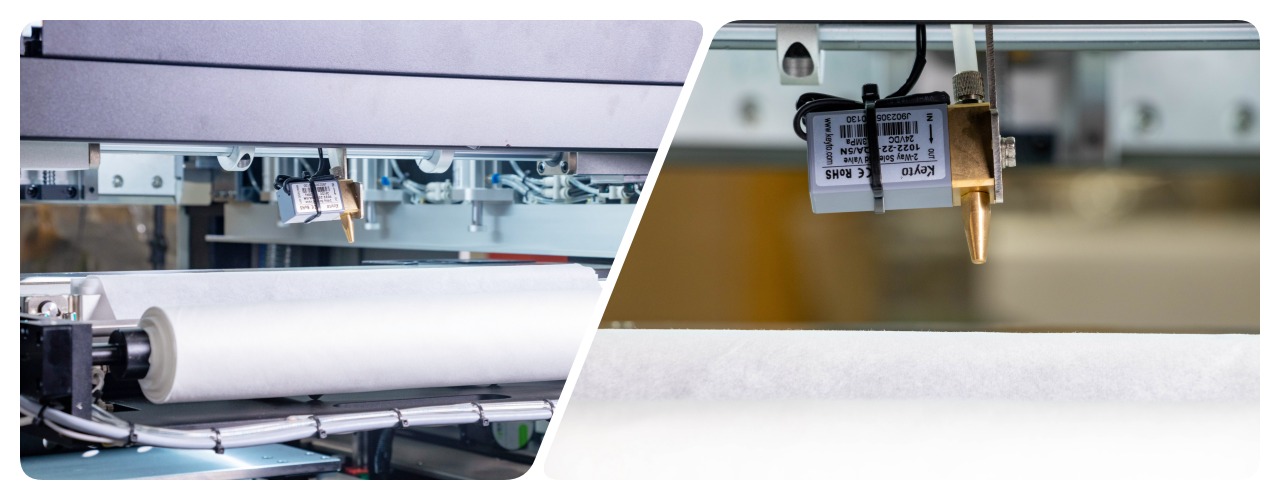

プリンターには、乾式、湿式、真空モードを備えた多用途のクリーニング システムが搭載されています。クリーニング部とCCDを分離することで版のメンテナンスを効率的に行えます。独自のスプレー システムが上から下まで均一に洗浄し、ソフトウェアがアルコールと紙の使用を制御して材料を節約します。この機能により、ダウンタイムが短縮され、一般的なエレクトロニクス製品の高品質な印刷が維持されます。
| 仕様
| モデル | I.C.T -4034 | I.C.T5134 | I.C.T -5151 |
| フレームサイズ（mm） | 470*370～737*737 | 470*370 ～737*737 | 470*370 ～737*737 |
| PCBサイズ（mm） | 50*50～ 400*340 | 50*50～ 510*340 | 50*50～ 510*510 |
| 輸送方向 | 左右;右側;左左;右右 | ||
| サポートシステム | 磁気ピン/アップダウンテーブル調整/サポートブロック | ||
| クランピングシステム | サイドクランプ（真空ノズル、自動伸縮Z圧はオプション） | ||
| プリンターヘッド | 2 つの独立した電動プリントヘッド | ||
| スキージ タイプ | ステンレス(標準)、プラスチック | ||
| クリーニングシステム | 乾燥、濡れた、真空 | ||
| 検査 | 2D検査（標準） | ||
| 電源 | AC:220±10%、50/60HZ、3Kw | ||
| 制御方法 | PC制御 | ||
| 寸法（mm） | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| モデル | I.C.T -6534 | I.C.T-6561 | I.C.T-9060 |
| フレームサイズ（mm） | 650*400～850*750 | 650*400～850*850 | 737*400～1100*900 |
| PCBサイズ（mm） | 50*50～ 650*340 | 80*50～ 650*610 | 80*50～ 900*600 |
| 寸法（mm） | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.Tは品質とパフォーマンスに取り組み続けています。仕様と外観は、特別な通知なしに更新される場合があります。

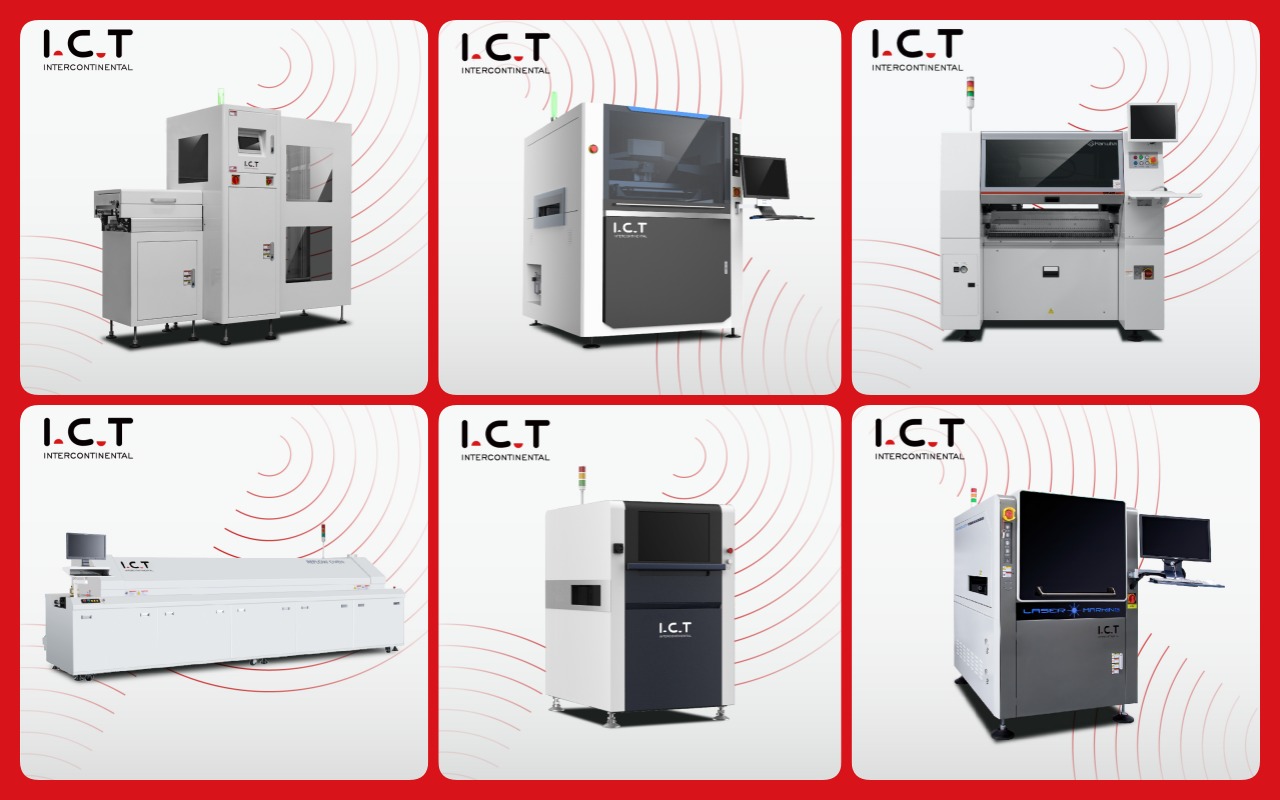

| SMT ライン機器リスト

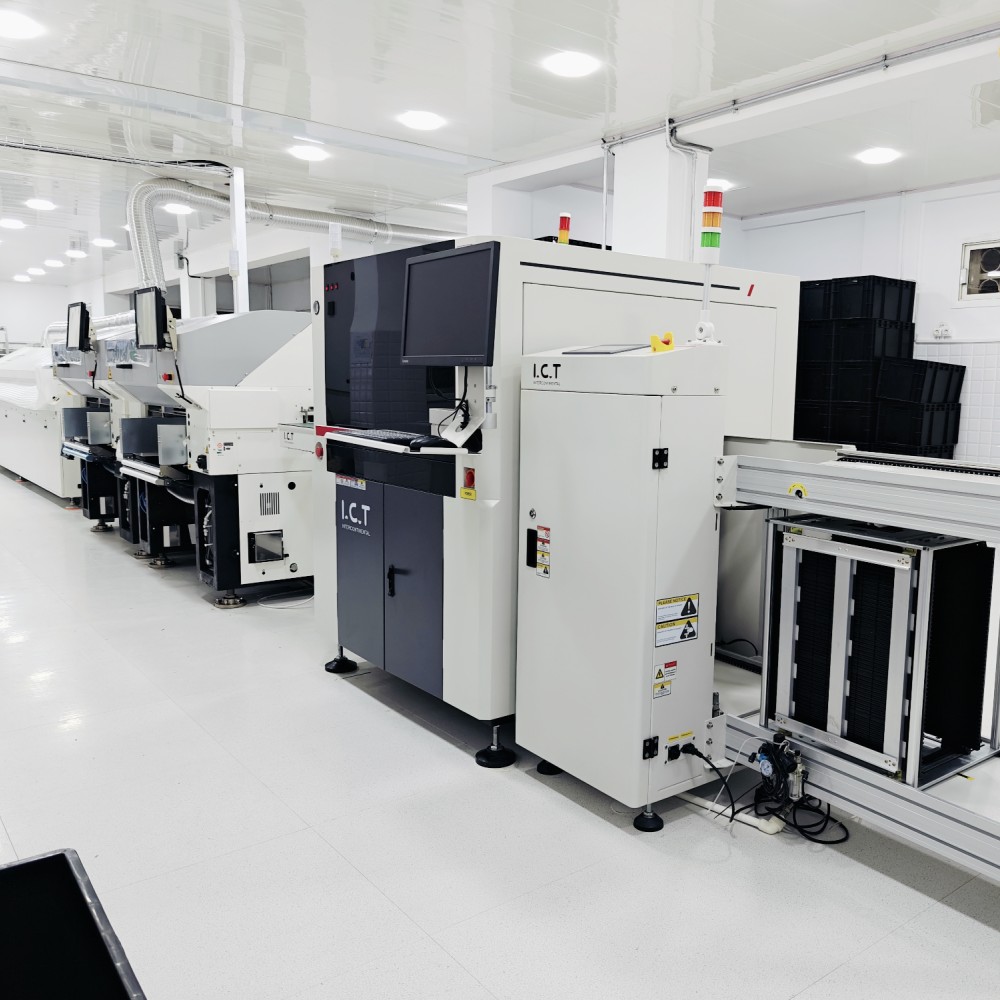

当社の 高品質 PCBA 生産ラインに は、効率的かつ正確な PCB 組み立てのための高度な設備が備えられています。完全に自動化された SMT ラインには、ローダー、正確なはんだペースト塗布のための自動プリンター、正確な部品配置のためのピックアンドプレース機、信頼性の高いはんだ付けのためのリフローオーブン、徹底的な欠陥検査のための AOI システムが含まれています。この高品質の PCBA 生産ラインは、スムーズな動作、高い信頼性、低コストの SMT 組み立てを保証し、さまざまな業界の要件を満たします。
| 製品名 | SMT 行の目的 |
|---|---|
| SMT PCB ローダーを進める | 裸の PCB を行に自動的にロードします。 |
| SMTはんだプリンター | PCB パッドにはんだペーストを正確に印刷します。 |
| SMT 表面実装機 | コンポーネントを PCB に正確にマウントします。 |
| リフローオーブン | はんだを溶かして強固な接合を形成します。 |
| AOI 試験機 | はんだ接合部や配置不良を検査します。 |
| 3Dソルダペースト検査機 | はんだペーストの高さと品質をチェックします。 |
| トレーサビリティ機器 | 生産データの記録と追跡: PCBA レーザーマーキングマシン/ ラベルマウンター / インクジェットプリンター |
| カスタマーサクセスビデオ

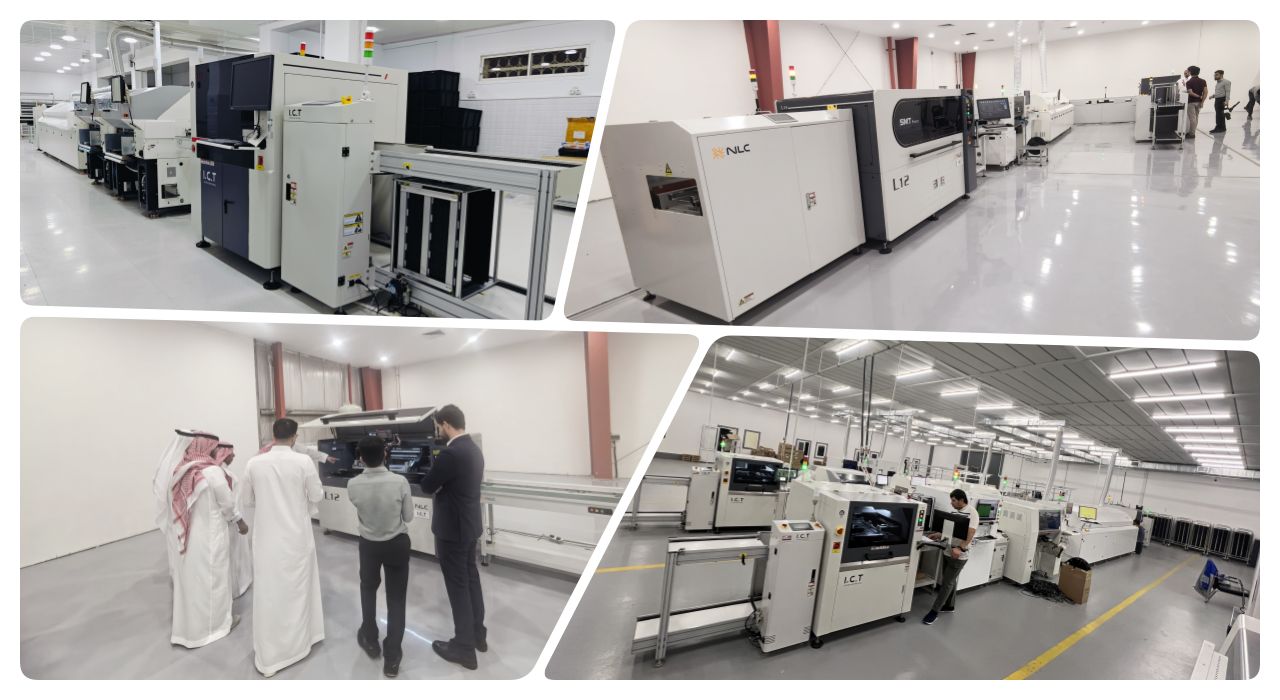

ヨーロッパの顧客として、私たちは I.C.T の SMT および DIP 生産ラインに興奮しています。当社のビデオでは、ローダー、クリーナー、SMT ステンシル印刷機、JUKI 装着機、コンベア、リフロー炉、クーラー、バッファー、AOI、NG/OK アンローダーを含む、SMT ライン全体を紹介しています。 DIPラインにはベルトコンベア、ウェーブはんだ付け、アンローダー、フリッパー、ICTテスターが備わっています。各機械はスムーズに動作し、高度なエレクトロニクスの生産を促進します。 I.C.T のエンジニアは優れたサポートを提供し、シームレスな統合と運用を保証しました。
| サービスとトレーニング

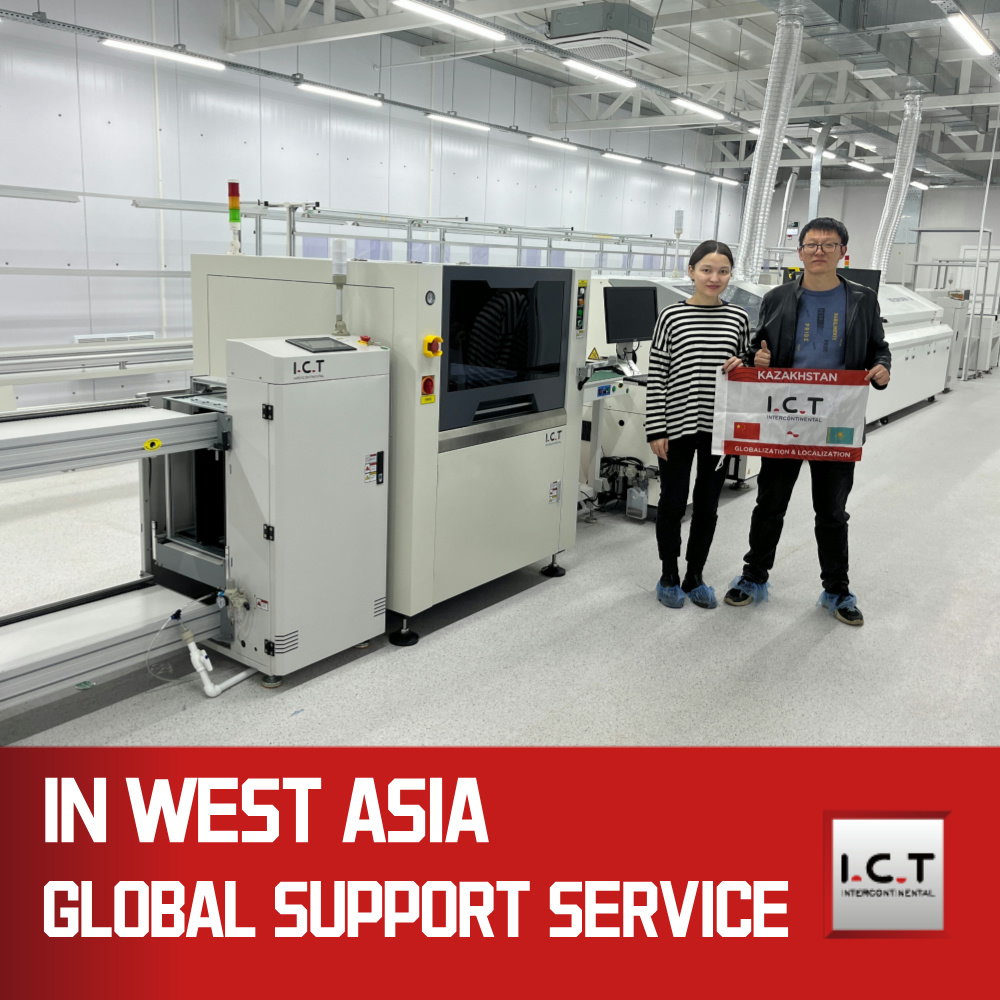

I.C.T は、SMT ステンシル プリンター向けの包括的なサービスとトレーニングを提供します。当社のチームは、お客様の機器が完璧に動作することを保証するために、設置、メンテナンス、サポートを提供します。トレーニング プログラムでは、オペレーターに機械の効率的な使用方法を教え、校正と洗浄のプロセスをカバーします。グローバルなサービスセンターにより、迅速な対応と長期的なサポートを提供し、生産の最大化とコストの削減を支援します。
| お客様のレビュー
当社のお客様は、I.C.T のエンジニアの熟練したサポートと迅速な問題解決を高く評価しています。彼らは、SMT ステンシル プリンターの精度と信頼性の高さを賞賛しています。丈夫な梱包と安全な輸送方法も高い評価をいただいております。問題に対する迅速な対応により、スムーズな生産ラインを確保できることがお客様から高く評価されています。
| 私たちの認証
I.C.T は、CE、RoHS、ISO9001、特許などの権威ある認証を取得しています。これらの証明書は、SMT ステンシル プリンターの製造における品質と安全性に対する当社の取り組みを証明します。世界基準を満たす、信頼性が高く環境に優しい製品をお客様に保証します。
| 私たちと工場について

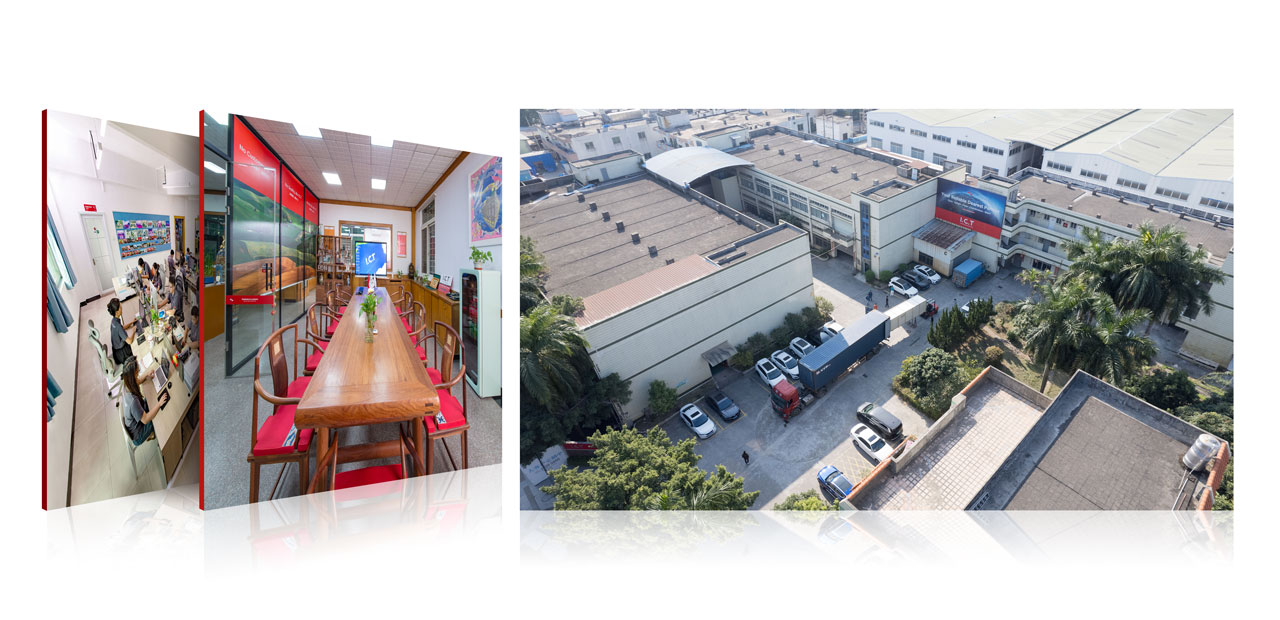

I.C.T は、独自の研究、開発、生産チームを擁する大手企業です。従業員数は 89 人を超え、急速に成長しており、72 か国の 1,600 を超える顧客にサービスを提供しています。当社の工場は厳格なテストプロセスと強力な品質管理システムを備えています。中国の東莞にある当社は 12,000 平方メートルをカバーし、高品質の SMT ステンシル プリンターを世界中に提供しています。
