I.C.T-Acrab450
I.C.T
| 数量： | |
|---|---|

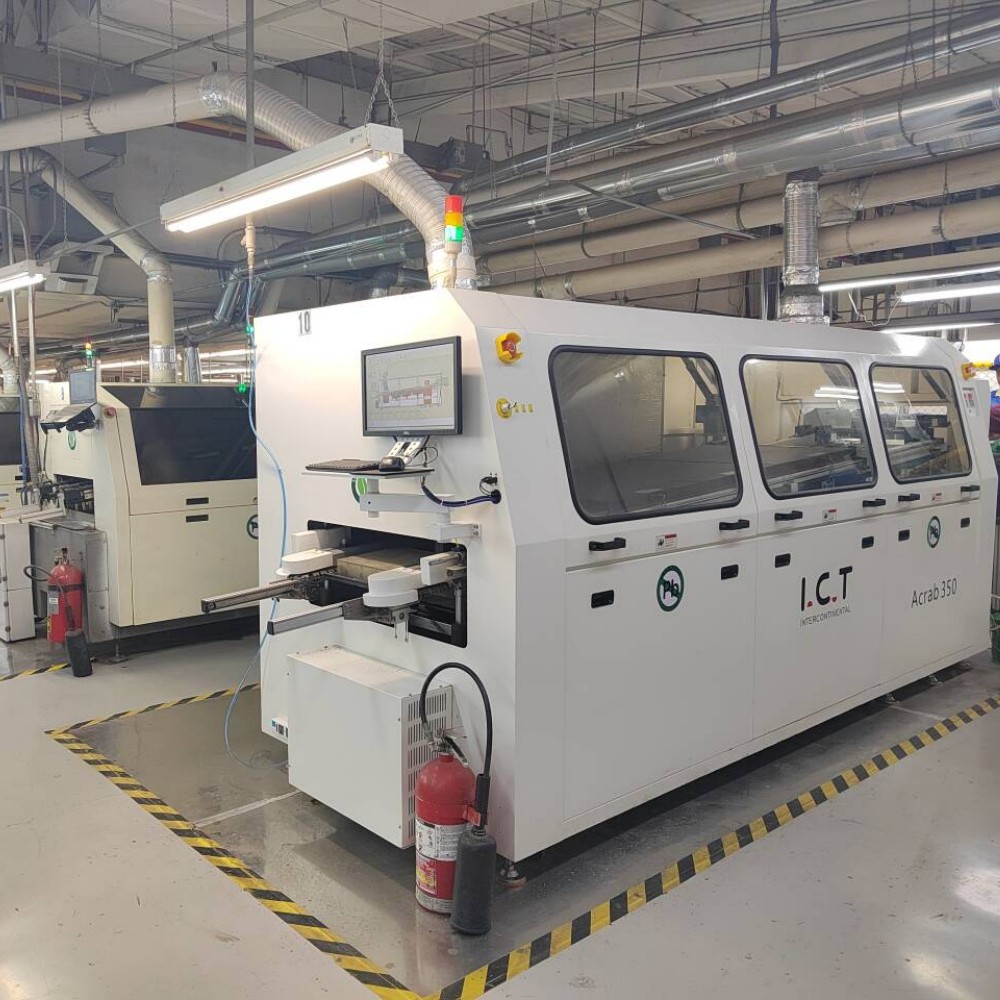

| I.C.T Acrab シリーズ窒素ウェーブはんだ付け機
I.C.T Acrab シリーズ窒素ウェーブはんだ付け機は、信頼性の高い自動車、医療、通信エレクトロニクス向けの信頼できる選択肢です。オプションの閉ループ窒素保護を使用すると、ドロスやはんだの消費を大幅に削減しながら、明るく欠陥のない接合を実現します。 3 つのモデル (幅 350 / 450 / 615 mm PCB) であらゆる生産量をカバーします。高度なスプレー、長時間の予熱、超安定したデュアルウェーブ、スマート PC+PLC 制御により、従来のオープンエア システムよりも高い初回通過歩留まりと低いランニングコストが実現します。工具不要のメンテナンスとグローバルなオンサイト サポートにより、あらゆる自動 DIP はんだ付け機ラインの完璧なアップグレードが可能になります。
| 特徴
日本製のKuroda精密ノズルとステッピングモータードライブは、サイクルごとに完全に均一なフラックスコーティングを実現します。モジュール全体が引き出しのようにスライドして取り出され、自動クリーニング、標準フィルター、内蔵型排気装置が組み込まれています。オプションの窒素フラックス システムを追加すると、チャンバーを清潔に保ち、フラックス消費量を大幅に削減する真の窒素ウェーブはんだ付け機がすぐに得られます。
3 つの独立した熱風 + IR ゾーンを備えた全長 1800 mm のトンネルは、わずか 15 分で最大 250 °C まで暖まります。水平リフロー設計と厚い高温断熱綿により、PCB 全体の温度を±2 °C 以内に安定に保ちます。ドロワー スタイルのモジュールとプラグイン メンテナンスにより、サービスが迅速かつ工具不要になります。極厚ボードにはオプションで上部予熱を利用できます。
特許取得済みのシンクロチェーンと頑丈なダブルフックチタンフィンガーは、重量のある自動車用ボードであっても、落下することなく最大 615 mm 幅の PCB をスムーズに搬送します。 コンベヤーの速度精度は±2 mm/minに達します。標準の自動フィンガークリーニングとオプションの電動幅調整機能により、あらゆる自動ディップはんだ付け機ラインに最適です。
鋳鉄エナメルコーティングされたはんだポットは、500 ～ 700 kg の鉛フリーはんだを保持し、変形することはありません。デュアルウェーブの高さは 0.5 mm 以内に抑えられ、完璧な濡れを実現します。オプションの窒素ブランケットと自動ドロスリターンチャネルにより酸化を最大 90 % カットし、大量のはんだを節約しながら明るく完全な接合を実現します。これが窒素ウェーブはんだ付け機の真の能力です。
高出力の上部対流ファン (オプションの上部 + 下部強制冷却) は、はんだ付け後に PCB の温度を急速に低下させます。これにより、敏感なコンポーネントへの熱ストレスが防止され、自動 DIP はんだ付け機プロセスからの厚い多層基板上でも光沢のあるはんだの外観が保証されます。
PID+SSR 加熱を備えたシンプルな PC+PLC タッチ インターフェイスにより、正確なリアルタイム温度制御が可能です。自動スタンバイモード、アラーム履歴、緊急マニュアルトランスミッション、および複数の安全保護機能 (CE/UL 認定) により、錫の酸化とエネルギーの無駄が削減されます。操作が簡単に習得できるため、どのシフトでも窒素ウェーブはんだ付け機を毎日安全かつ効率的に稼働させることができます。
| DIPライン設備一覧
| モデル | アクラブ350 | アクラブ450 |
| 寸法（mm） | 4420X1420X1750 | 4420X1520X1750 |
| 電源 | 3P5W、380/220V 50Hz | 3P5W、380/220V 50Hz |
| 起動電力 | 33kw | 33kw |
| 動作電力 | 8kw | 8kw |
| 制御システム | パソコン+PLC | パソコン+PLC |
| 予熱ゾーン | 3 | 3 |
| 予熱長さ | 1800mm | 1800mm |
| 予熱温度 | (室温)-250℃ | (室温)-250℃ |
| PCB 幅(mm) | 50～350mm | 50～450mm |
| 指 | スプリング押えフィンガー(標準);オプション：バネ押しフィンガー、アヒル口フィンガー | |
| はんだポット容量 | 鉛フリー 500kg | |
| 機械重量(kg) | 約1600kg | 約1900kg |
* I.C.Tは品質とパフォーマンスに取り組み続けています。仕様と外観は、特別な通知なしに更新される場合があります。
| DIPライン設備一覧

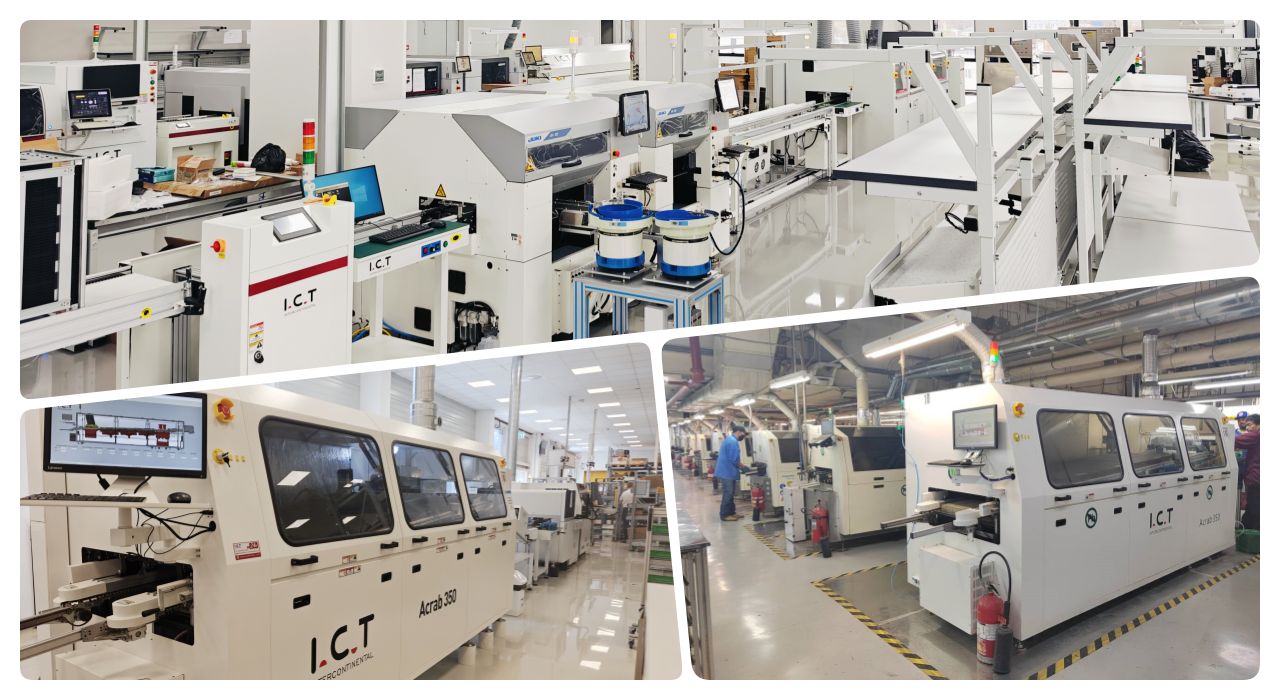

I.C.T は、部品の挿入から最終検査まですべてを処理する完全自動化の DIP ラインを提供します。このラインには、高速 DIP 挿入機、スムーズ ウェーブ ローダーおよびアンローダー、インテリジェントな組み立てベルト ラインが含まれます。当社の Acrab シリーズ窒素ウェーブはんだ付け機と組み合わせることで、自動車、白物家電、産業用電子機器に安定した THT はんだ付け、欠陥の最小化、最大のスループットを実現します。モジュラー設計により拡張が容易になり、グローバルなオンサイト サービスにより、計画外のダウンタイムがほぼゼロでラインを 24 時間 365 日稼働し続けることができます。
| 製品名 | DIPラインでの用途 |
|---|---|
| 自動インサート機 | DIP 生産ライン向けにコンポーネントを PCB に正確に自動的に配置します。 |
THT プラグイン プロセス中に、はんだを溶かして PCB に固体接合を形成します。 | |
正確な THT アセンブリのために特定の領域に選択的にはんだを塗布します | |
DIP で組み立てられた PCB のはんだ接合部と配置欠陥を検査します。 | |
基板入力機と基板出力機 | |
| DIP周辺機器 | DIP生産ライン周辺製品 |
| カスタマーサクセスビデオ
I.C.T のエンジニアは複数の顧客をサポートするためにメキシコへ出張しました。ある自動車エレクトロニクス工場では、Acrab 350 窒素ウェーブはんだ付け機が、ブリッジゼロと完璧なヒール フィレットを備えたカスタム 治具を使用して 2 つの異なる PCBA タイプを稼働させています。同工場では塗装ラインや選別機SS-540も順調に稼働しております。お客様は、フィードバック ビデオで、完全な自動 DIP はんだ付け機ソリューションと迅速なオンサイト サービスを賞賛しました。
| 専門家によるサービスとトレーニング
設置およびプロセスのトレーニングから生涯スペアパーツ、24 時間年中無休のオンライン サポートまで、I.C.T はあらゆる窒素ウェーブはんだ付け機をサポートします。弊社の 20 名の海外エンジニアがオンサイトでのデバッグ、パラメータの最適化、オペレーターのトレーニングを提供するため、お客様のチームは数日で機器を使いこなし、初回パスの歩留まりを 99.5 % 以上に維持できます。
| お客様の声
「梱包は非常に安全でプロフェッショナルです。」 「御社のエンジニアは忍耐強く、熟練しています。すべての問題を 2 日で解決してくれました。」 「ウェーブはんだ付け機はドロスがほとんどなく安定して動作します。これは本当に省エネです。」 「応答速度は驚くべきもので、質問はいつでも 1 時間以内に回答されます。」
| 品質認証
すべての I.C.T 窒素ウェーブはんだ付け機は、CE、RoHS、ISO9001:2015 認証および複数の発明特許を取得しています。各ユニットは東莞工場で 72 時間の全負荷テストと厳格な品質検査を受け、長年にわたり安定したトラブルのないパフォーマンスを保証します。
| I.C.T の会社と工場について
2012 年に設立された I.C.T は、中国の東莞にある 12,000 平方メートルの近代的な施設内で 90 名近くの従業員を抱えるまでに成長しました。当社は、厳格な品質システムの下、すべてのコアコンポーネントを社内で設計および製造しています。 72 か国の 1,600 を超える顧客にサービスを提供し、8 つの海外オフィスと 20 人のフィールド エンジニアを擁し、世界中で迅速な現地サポートを提供しています。 I.C.T は、完全な SMT および自動 DIP はんだ付け機ソリューションの長期パートナーです。
