I.C.T 異形挿入機は、不規則なコンポーネントの自動挿入が必要な THT および DIP 生産ライン向けに設計されています。コネクタ、スイッチ、ソケット、トランス、コイル、ポート、コンデンサ、抵抗、IC、RAM、その他の特殊形状部品にも対応可能です。この機械は、モジュール設計、インテリジェントな操作インターフェイス、コンポーネント ライブラリ管理、組み込みフィーダー設計、極性識別、圧力検知、およびソフトウェア データ管理を使用しています。手挿入に比べて省力化、逆挿入の回避、挿入の安定性向上など、生産効率の向上をサポートします。 OFM シリーズには、さまざまな生産能力のニーズに対応する 4 つまたは 6 つの挿入ヘッドを備えた OFM-4 および OFM-6 モデルが含まれています。
| 製品の特徴

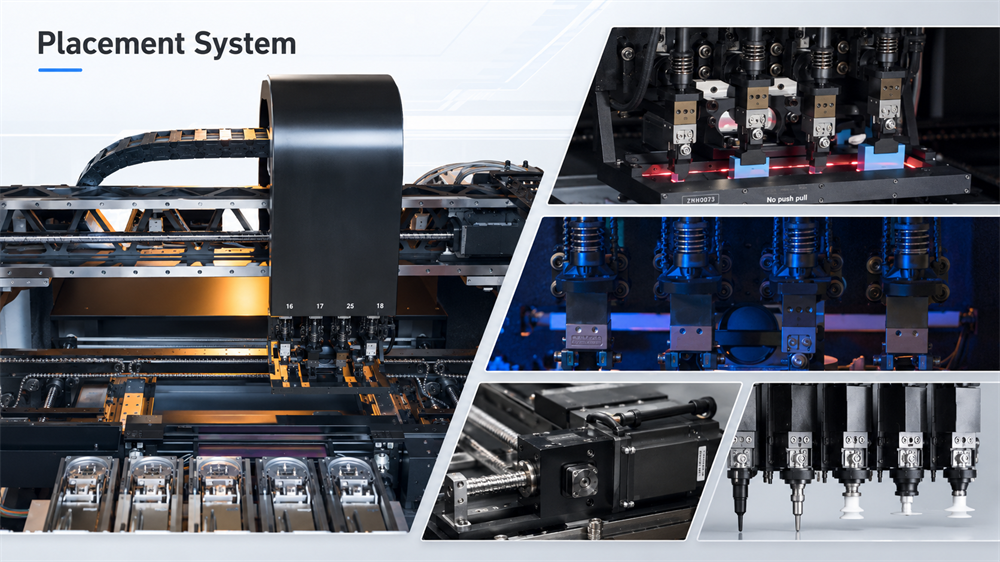

配置システムは、この奇形挿入機の核となる部分です。高速ヘッド、ボールねじ構造、アングルロータリーモーター、クローズドループ挿入高さ制御を採用し、正確な部品挿入をサポートします。インライン高精度カメラとアルゴリズム システムは、挿入前にさまざまな部品形状を識別できるため、実際の生産において機械がより複雑な部品を処理できるようになります。 I.C.T は、Z 軸挿入プロセス中に圧力制御システムも使用します。これにより、機械がピンの状態を識別し、有効挿入高さをより安全に制御できるようになります。特殊なコンポーネントの場合、可動部品とノズルはお客様の実際のコンポーネントのタイプに基づいてカスタマイズできます。

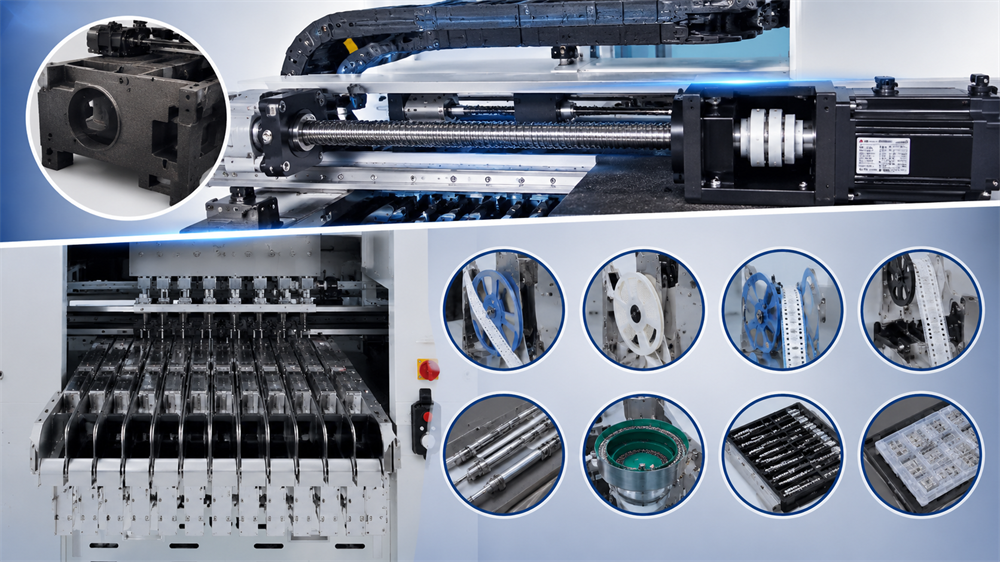

ドライバーシステムには鋳造部品を使用し、高速動作時の安定性を確保しています。 XY軸にはサーボモーターと高度なボールネジを採用し、挿入精度と長期走行安定性を向上させています。高品質の可動部品は連続生産をサポートし、動作中の振動を軽減します。供給システムは安定したフィーダーバンクを使用しており、より高い供給能力を得るために両面フィーダーバンクをオプションで使用できます。高速なプラグイン インターフェイスによりフィーダの取り付けが容易になり、ガイド溝の設計により送り精度の維持が可能になります。この高度な異形挿入機は、アキシャル テープ、ラジアル テープ、ラジアル テープ 90°、チューブ、ボウル、トレイ フィーダーをサポートできるため、工場に混合コンポーネント生産の柔軟性を高めることができます。

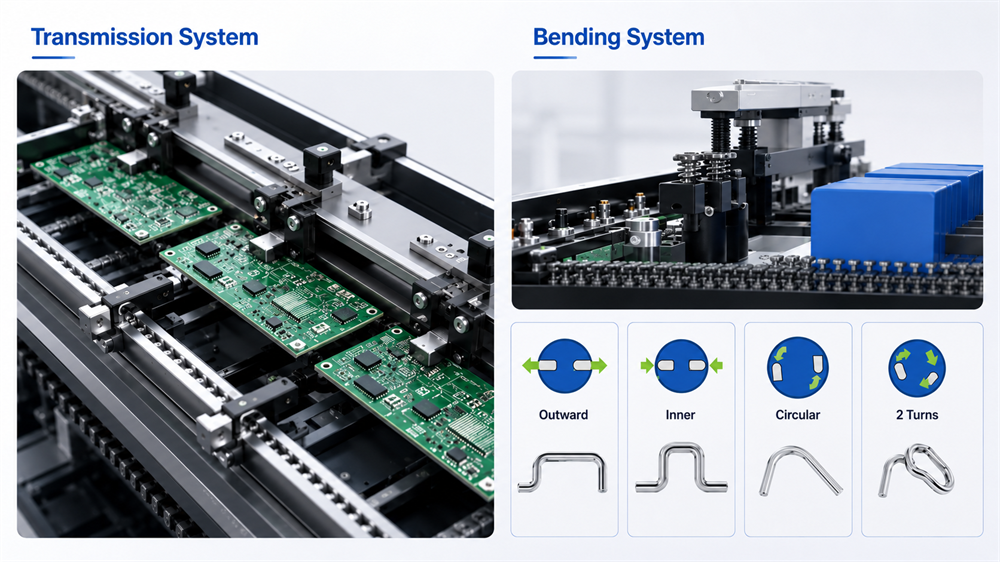

伝送システムは 3 段階のコンベア設計を使用して、PCB の入出力時間を短縮します。高精度の PCB サポート テーブルは、挿入中に基板を安定に保ち、サイド クランプとトップ クランプ システムが PCBA をしっかりと保持します。異形の部品には挿入力が必要な場合があり、基板の移動が挿入品質に影響を与える可能性があるため、これは重要です。オプションの曲げシステムにより、プロセスのニーズに応じて挿入後にリードを成形できます。外曲げ、内曲げ、円角曲げ、2回転曲げに対応します。曲げ機能は機械の作業効率を低下させる可能性がありますが、部品の緩みを防止し、より安定した下流のはんだ付け品質をサポートします。

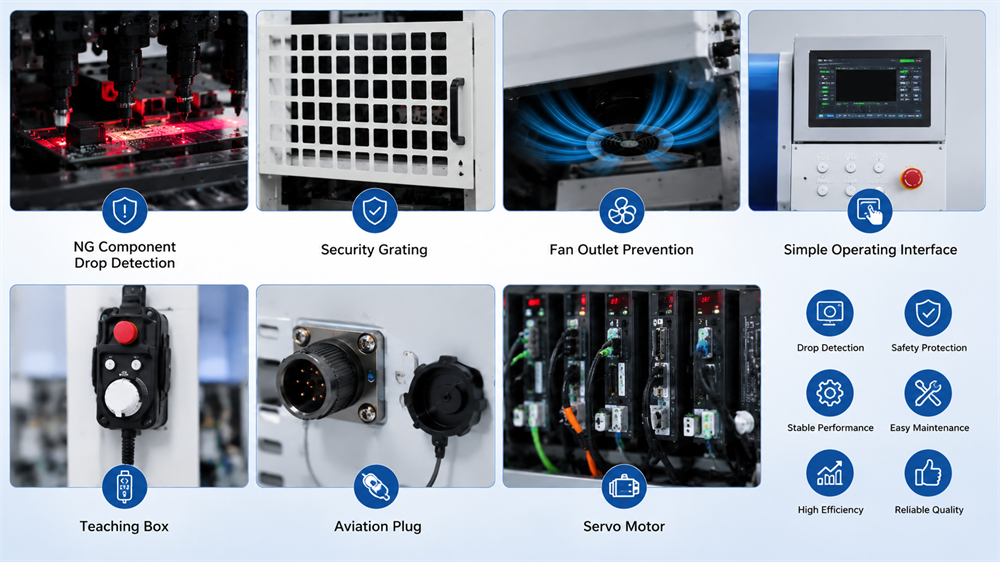

I.C.T OFM シリーズには、より安全かつ簡単に生産するための実用的な機能がいくつか含まれています。このマシンは、NG コンポーネントの落下検出、セキュリティ格子、ファン出口防止、シンプルな操作インターフェイス、ティーチング ボックス、航空プラグ、およびサーボ モーター設計をサポートできます。インテリジェントなインターフェイスにより技術者は日常の操作が容易になり、コンポーネント ライブラリによりプリセットされたコンポーネント情報を素早く呼び出すことができます。このマシンは、人的エラーを減らすためのデータ管理もサポートしています。インダストリー 4.0 ソフトウェア管理、リモート監視、SMEMA および MES 接続により、Odd Form Inserter Machine を最新の PCB アセンブリ生産管理システムに接続できます。
| 仕様
| 仕様 | OFM-4 | OFM-6 |
|---|---|---|
| インサートヘッド | 4 | 6 |
| フィーダーバンク | 片面 | 両面 |
| 最大。フィーダー入力（ラジアルテープ） | 12 | 24 |
| フィーダの種類 | アキシャルテープ、ラジアルテープ、ラジアルテープ90°、チューブ、ボウル、トレイフィーダー | アキシャルテープ、ラジアルテープ、ラジアルテープ90°、チューブ、ボウル、トレイフィーダー |
| コンポーネントの最大サイズ | φ50(35×35)mm | φ50(35×35)mm |
| コンポーネントの高さ | ≤35mm | ≤40mm |
| コンポーネントの選択 | ノズル・クランプ | ノズル・クランプ |
| 挿入速度 | 0.7S | 0.7S |
| 挿入精度 | ±0.05mm | ±0.05mm |
| インサートパワー | ≤98N | ≤29.4N |
| コンポーネントの種類 | コネクタ、スイッチ、ソケット、トランス、コイル、ポート、コンデンサ、抵抗、IC、RAMなど | コネクタ、スイッチ、ソケット、トランス、コイル、ポート、コンデンサ、抵抗、IC、RAMなど |
| PCB サイズ (L*W) | 70× 70～410× 500mm | 70× 70～410× 500mm |
| 輸送スペース（上部） | 35mm | 40mm |
| 輸送スペース（下） | 20mm | 20mm |
| 最大。 PCB 重量 | 5KG | 5KG |
| PCB厚さ | 0.6～2mm | 0.6～2mm |
| PCB 含む側幅 | ≧5mm | ≧5mm |
| PCB修正 | サーボモータ昇降＋シリンダクランプ | サーボモータ昇降＋シリンダクランプ |
| トランスポートタイプ | チェーン、3セクション | チェーン、3セクション |
| 輸送方向 | LからR（RからL） | LからR（RからL） |
| 搬送幅調整 | 自動 | 自動 |
| 輸送の高さ | 900±20mm | 900±20mm |
| 挿入ベントリードモジュール | オプション | オプション |
| SMEMA と MES の接続 | 標準 | 標準 |
| PCB マーク CCD | 1 | 1 |
| コンポーネントCCD | 4 | 3 |
| オペレーションシステム | 窓 | 窓 |
| 空気供給 | 0.5～0.65MPa | 0.5～0.65MPa |
| マックスパワー | 6.5Kw | 6.5Kw |
| ランパワー | 3.5Kw | 3.5Kw |
| 寸法 | 1300* 1700* 2000mm | 1450* 1750* 2100mm |
| 重さ | 1650KG | 1700KG |
*I.C.Tは品質と性能の向上に努めており、仕様と外観は特に予告なく更新される場合があります。異なる場合は、新しいリストに従ってください。
