| W シリーズ鉛フリー PCB ウェーブはんだ付け装置
W シリーズ鉛フリー PCB ウェーブはんだ付け装置は、I.C.T の成熟した製品であり、長年の市場テストを通じて証明され、顧客から長期にわたる肯定的なフィードバックを受けています。比類のない加熱性能と正確な温度制御システムを備え、特にランニングコストを大幅に削減する省エネ設計により、さまざまな溶接プロセスのニーズに応えます。
最大PCBサイズ400mm、はんだポット容量180kg、透過高さ750±20mmに対応したこの自動ウェーブはんだ付け機は、自動車エレクトロニクス、通信、民生品に最適です。日本黒田ノズルとPLC制御を搭載し、安全性と効率性を確保します。 I.C.T は、グローバルな設置、メンテナンス、トレーニング サービスを提供し、お客様の生産の最適化と効率の向上を支援します。
| 特徴
W シリーズは、調整可能な日本製黒田ノズルを備えた正確なスプレー システムを備えており、長期にわたるスプレーの均一性と信頼性を保証します。 PLC または手動スイッチ制御により、流量、角度、密度、幅のデジタル設定を記録できるため、スプレー時間、速度、FLUX 流量を正確に調整できます。このシステムは、ピラミッド型のマスクとフィルター スクリーンを使用して FLUX の無駄を削減しながら、経済性と環境保護を促進し、PCB の大量生産にとってコスト効率の高い選択肢となります。
サードパーティ製の過熱保護機能と複数の安全層により安全性が優先され、この自動 DIP はんだ付け機の安全な動作が保証されます。水平加熱設計はゾーン間の干渉を防ぎ、自動車や通信機器などの敏感な電子機器に適した正確な温度曲線を提供します。この堅牢な保護により、機器の寿命が延び、安心感が得られます。
加熱モジュールの水平設計により、独立したゾーン動作が確保され、高い生産能力と熱交換効率が実現します。リアルタイム温度監視のための PLC および PID 制御を備え、多様な溶接ニーズに適応し、わずか 15 分で 150°C まで予熱します。この効率はペースの速い製造環境に適しており、PCB ウェーブはんだ付け装置ユーザーの生産性を向上させます。
| DIPライン設備一覧
| モデル | W4 | W3 | W2 |
| 寸法：（mm） | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| 重量(kg) | 約1500kg | 約1200kg | 約790kg |
| 電源 | 3P5W、380/220V 50Hz | 3P5W、380/220V 50Hz | 3P5W、380/220V 50Hz |
| 起動電力 | 32kw | 24kw | 16kw |
| 動作電力 | 12kw | 9kw | 7kw |
| 制御システム | plc | ||
| スプレーシステム | |||
| 伝送方式 | ステップモーター | ||
| スプレー圧力 | 0.25Mpa～0.4Mpa | ||
| ルクスフロー | 10--100ml/分 | ||
| 排気径 | Φ200mm | ||
| 排気能力 | 25m3/分 | ||
| 予熱システム | |||
| 予熱モード | 熱風 | ||
| 制御モード | PID+SSR | ||
| 予熱ゾーン | 4 | 3 | 2 |
| 予熱長さ | 1800mm | 1600mm | 1200mm |
| 予熱温度 | (室温)-250℃ | ||
| ウォームアップ時間(分) | 約15分（設定150℃） | ||
| コンベヤー システム | |||
| PCB サイズ:LxW(mm) | 最小:80x60mm;最大:400x300mm | ||
| コンベヤー速度 | 0～2000(mm/分) | ||
| コンベヤー高さ | 750+/-20 (mm) | ||
| 指 | ダブルフック爪（標準） | ||
| コンベヤー 幅制御 | 手動で | ||
| コンベヤー 角度 | 4～7度 | ||
| はんだ付け システム | |||
| はんだポットスタイル | メカニカル モーター ドライブ | ||
| はんだポットの材質 | フルチタン（スタンダードFT） | ||
| はんだポット温度 | 300°C | ||
| はんだポット容量 | 鉛フリー 350kg | 鉛フリー 300kg | 鉛フリー 250kg |
| 他の | |||
| フィンガークリーニングシステム | ブラシ | ||
| DIPライン設備一覧

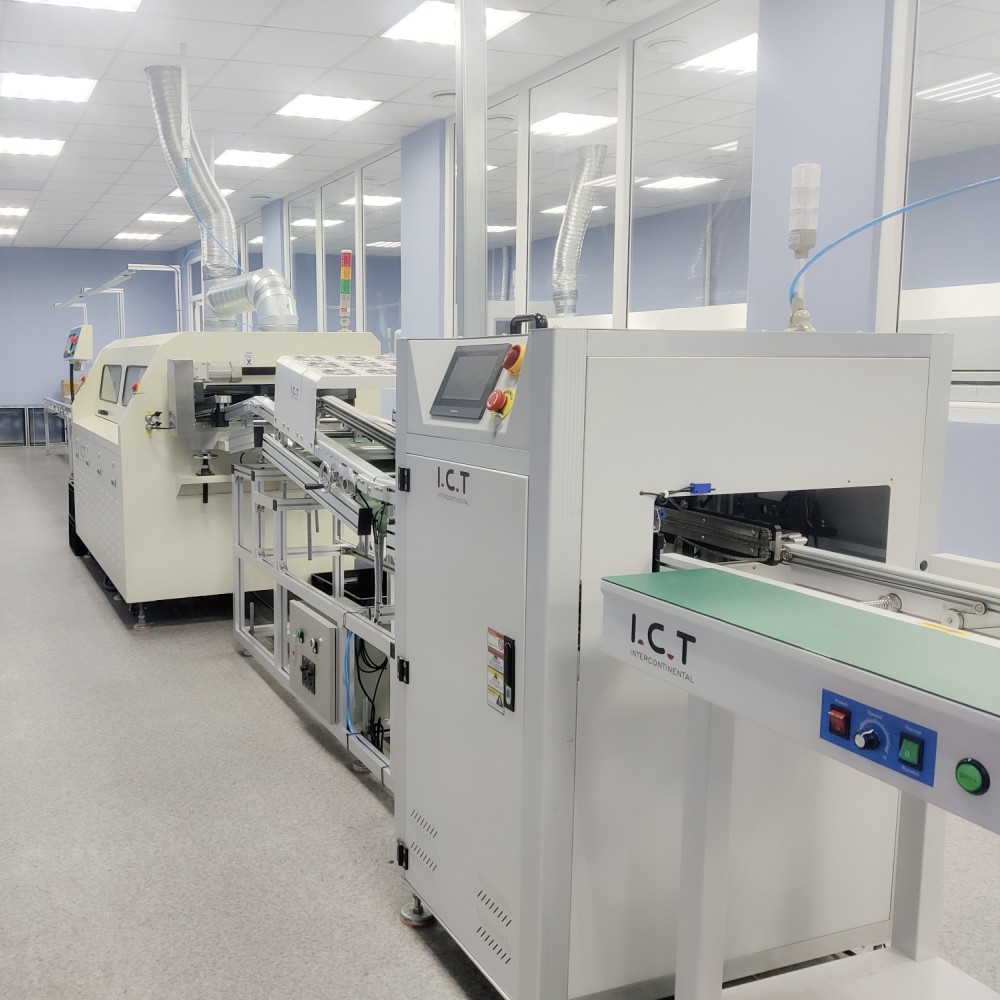

当社の DIP 生産ラインは、効率的かつ正確な PCB アセンブリのための高度なツールを提供します。完全に自動化された DIP ラインには、部品を正確に配置するための DIP 挿入ライン、スムーズな PCB 進入のためのウェーブ ローダー、安全な排出のためのウェーブ アンローダー、および最終チェックのための組立ベルト ラインが含まれています。この高品質の PCB DIP 生産ラインは、安定した動作、信頼性の高い THT 挿入、およびコスト効率の高い組み立てを保証し、さまざまな業界のニーズに対応します。モジュラー設計と I.C.T のグローバル サポートにより、スルーホール タスクの生産性が向上します。
| カスタマーサクセスビデオ

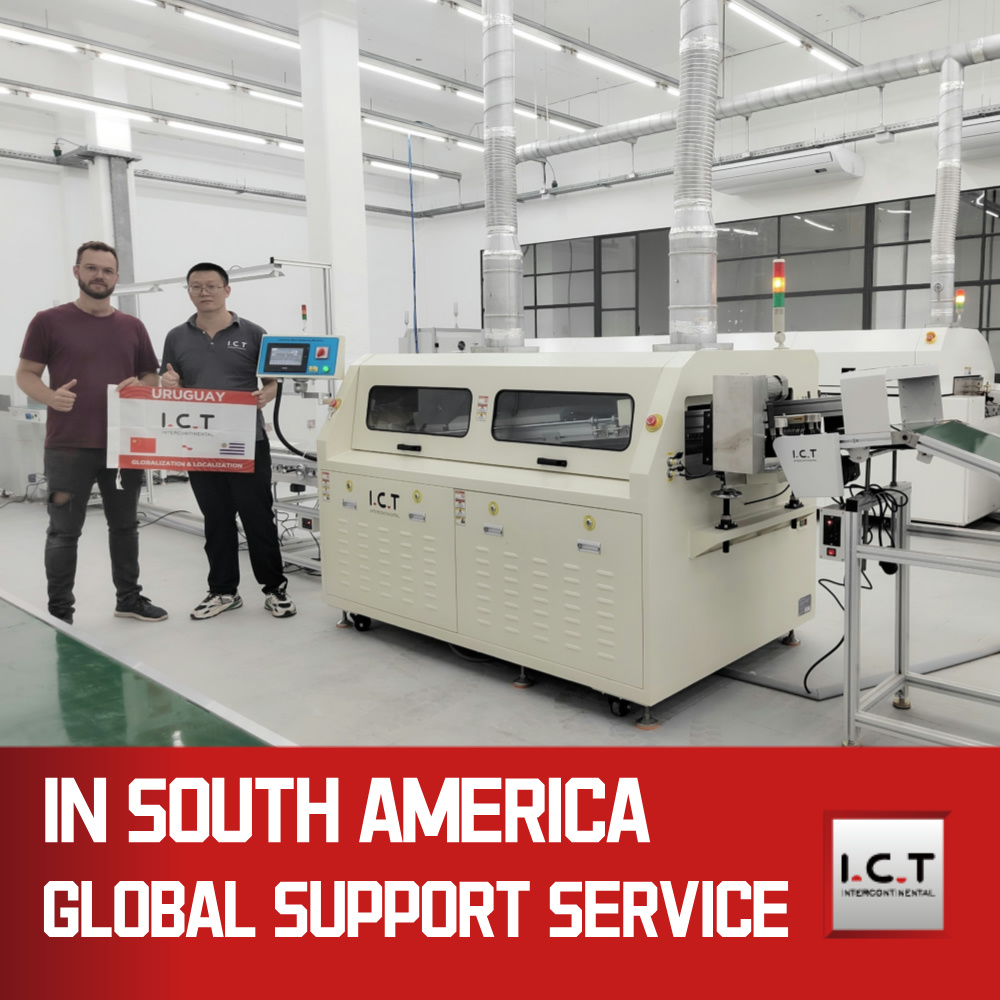

2024 年、2 人の I.C.T エンジニアがスマート メーターを製造するクライアントにサービスを提供するためにウルグアイを訪れました。これは、顧客からの肯定的なフィードバックを特集したビデオで紹介されています。この映像では、基板ローダー、実装機 471 および 481、Lyra622、AOI、コーナーコンベア、W2 PCB ウェーブはんだ付け装置、ジャンクション ステーション、材料フレーム ベルト ライン、ローラー ライン、ブルズアイ ワークベンチなどの機器の使用方法をハイライトしています。
クライアントは、エンジニアの専門知識と迅速な対応を賞賛し、W2 の安定したパフォーマンスと優れた溶接品質に注目して、スマート メーターの生産効率を高め、将来のコラボレーションへの関心を高めました。
| 専門家によるサービスとトレーニング
I.C.T は、自動ウェーブはんだ付け機の機器の設置、メンテナンス、操作指導など、包括的なサービスとトレーニングを提供しています。 72 か国にわたる当社のグローバル エンジニア ネットワークは、生産プロセスを最適化するためのオンサイト サポートとカスタマイズされたトレーニングを提供します。また、クライアントの競争力を維持するために、技術的なアップグレードやプロセスの調整も提供します。 25 年の経験と 20 人のエンジニア チームを擁する I.C.T は、タイムリーな対応と長期的なパートナーシップを保証し、PCB の製造において信頼できるパートナーとなっています。
| お客様の声
特にウルグアイのような海外でのサービスでは、顧客は常に I.C.T のエンジニアの専門スキルと迅速な問題解決を高く評価しています。 PCB ウェーブはんだ付け装置は、信頼性の高い溶接品質と高効率で高く評価されており、スマート メーター製造の需要を満たしています。
また、クライアントは、当社の頑丈な梱包、機器の安全な配送、技術的な問題への迅速な対応（多くの場合数時間以内に解決）を高く評価しています。多くの人が I.C.T を信頼できるパートナーと考えており、顧客満足度と革新的なソリューションに対する当社の取り組みを強調するフィードバックが寄せられています。
| 品質認証
I.C.T の PCB ウェーブはんだ付け装置は、CE、RoHS、ISO9001、および複数の特許を含む権威ある認証を取得しており、世界的な安全性と品質基準への当社の準拠を反映しています。これらの認定により、当社の 12,000 平方メートルの工場で厳密にテストされた自動ウェーブはんだ付け機の信頼性と性能が保証されます。イノベーションに重点を置き、当社の特許技術により耐久性と効率が向上し、お客様が製造ニーズに合わせて安心して I.C.T を選択できるようになります。
| I.C.T の会社と工場について
I.C.T は、社内で研究、開発、生産能力を備えた大手イノベーターであり、25 年間にわたって急速に成長してきた大規模なチームを擁しています。 72 か国の 1,600 を超える顧客にサービスを提供する当社は、中国の東莞にある 12,000 平方メートルの工業団地から完全な SMT 工場ソリューションを提供しています。当社の工場は厳格な品質管理プロセスと堅牢な管理システムを備えており、トップクラスの PCB ウェーブはんだ付け装置を保証しています。 8 つの支店と 3,000 万ドルの登録基金を擁する I.C.T は、世界的に拡大を続け、信頼性の高い高品質の製品とサービスを世界中に提供しています。
