SM482plus
Hanwha
| 数量： | |
|---|---|
| 信頼性の高いハンファ SMT ピック アンド プレイス マシン
ハンファの SMT ピック アンド プレース マシンは、最新のエレクトロニクス製造に信頼性の高いパフォーマンスを提供します。これらのマシンは高速性と精度を実現し、SMT ラインに最適です。共通の機能には、迅速な配置のためのオンザフライ画像認識、コスト削減のための電気フィーダーと空気圧フィーダーの混合使用、迅速なセットアップのための簡単なソフトウェアが含まれます。さまざまな PCB サイズとコンポーネントを正確に処理します。 I.C.T は、これらの高度な SMT ピック アンド プレース マシンと、完全なライン計画、設置、トレーニング サービスを提供して、顧客が世界中で効率的な生産システムを構築できるように支援します。
| モデル紹介

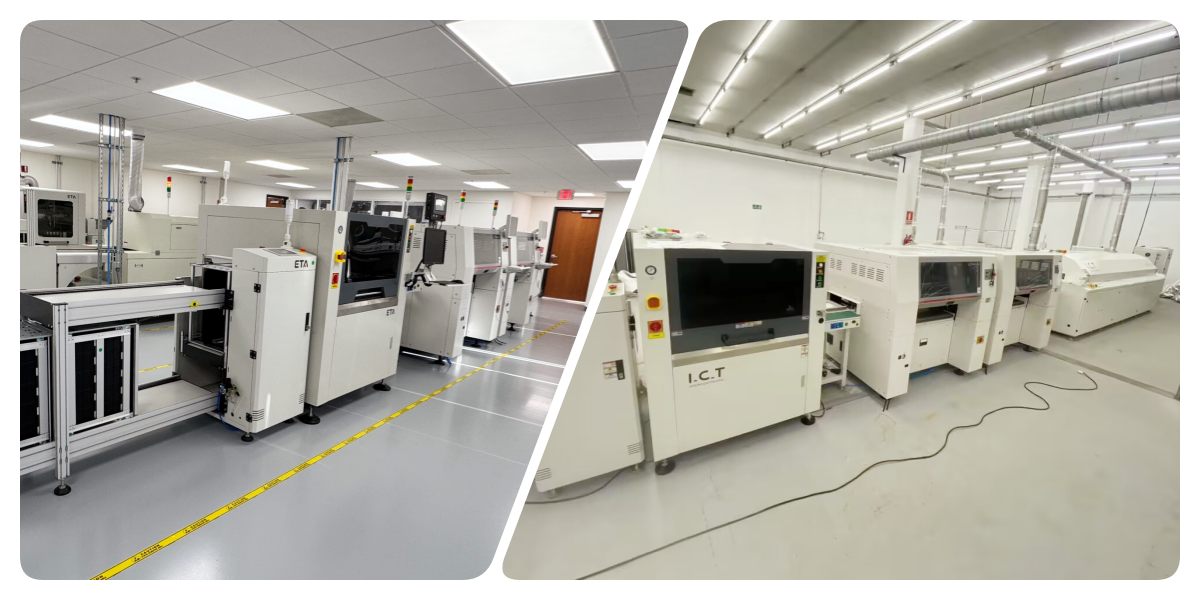

高速モデル：SM471Plus
SM471Plus は、ヘッドごとに 1 つのガントリーと 10 つのスピンドルを備えた高速 SMT ピック アンド プレース マシンです。最大 78,000 CPH の最適速度を実現し、0402 のような小型チップに適しています。フライング ビジョンにより、家電製品やモバイル デバイスなどの業界での大量生産に優れた精度を提供します。

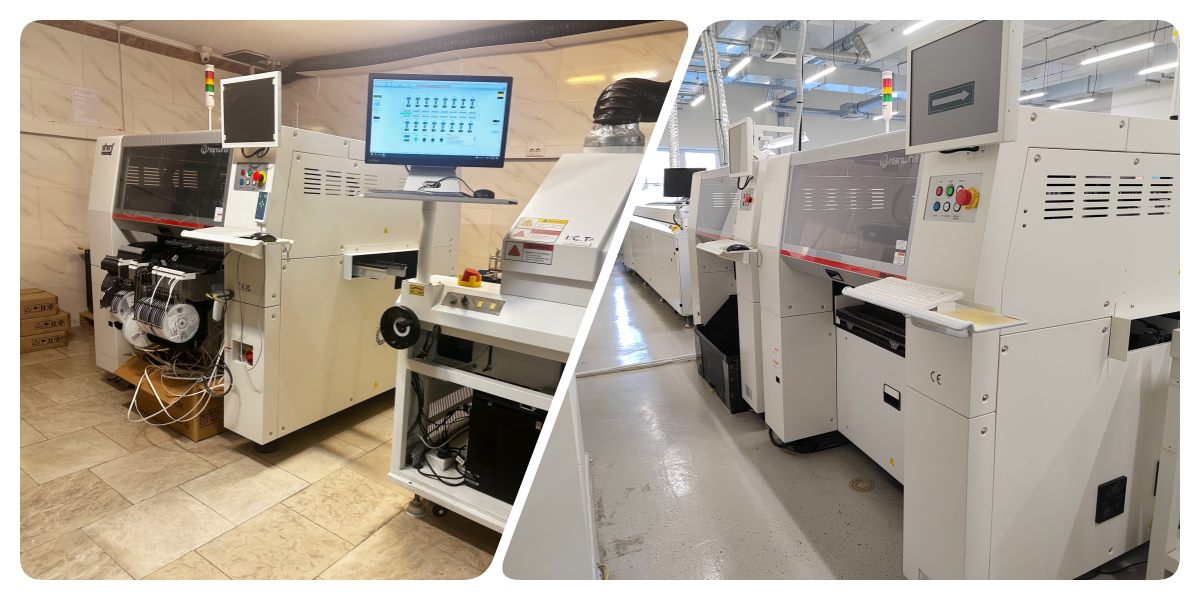

フレキシブル中速モデル：SM481Plus
SM481Plus は、ヘッドごとに 1 つのガントリーと 6 つのスピンドルを備えた柔軟な配置を提供します。 40,000 CPH に達し、最大 BGA/QFP までの大型コンポーネントをより高い精度で処理します。このモデルは、さまざまな部品サイズが一般的である自動車および家電製造におけるさまざまな用途に適しています。

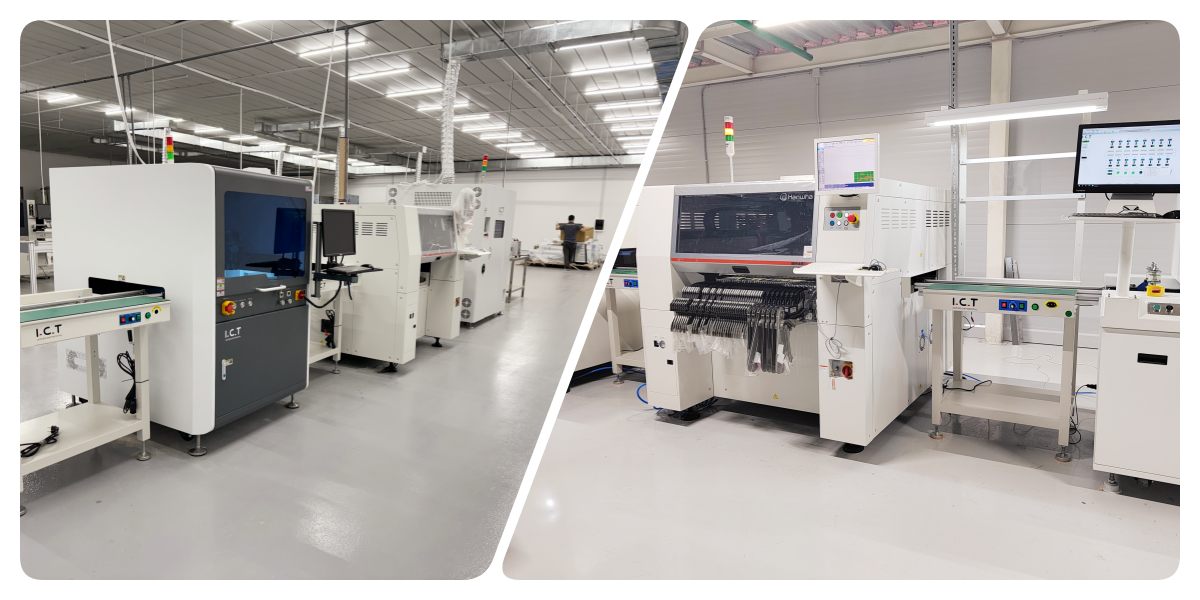

多機能モデル：SM482Plus
SM482Plus は、1 つのガントリーと 6 つのスピンドルを備えた多用途の SMT ピック アンド プレース マシンです。 30,000 CPH を実現し、異形のコンポーネントに優れています。照明や産業用電子機器など、柔軟な生産を必要とする業界に最適で、最大 1,200 mm の大型の PCB をサポートします。

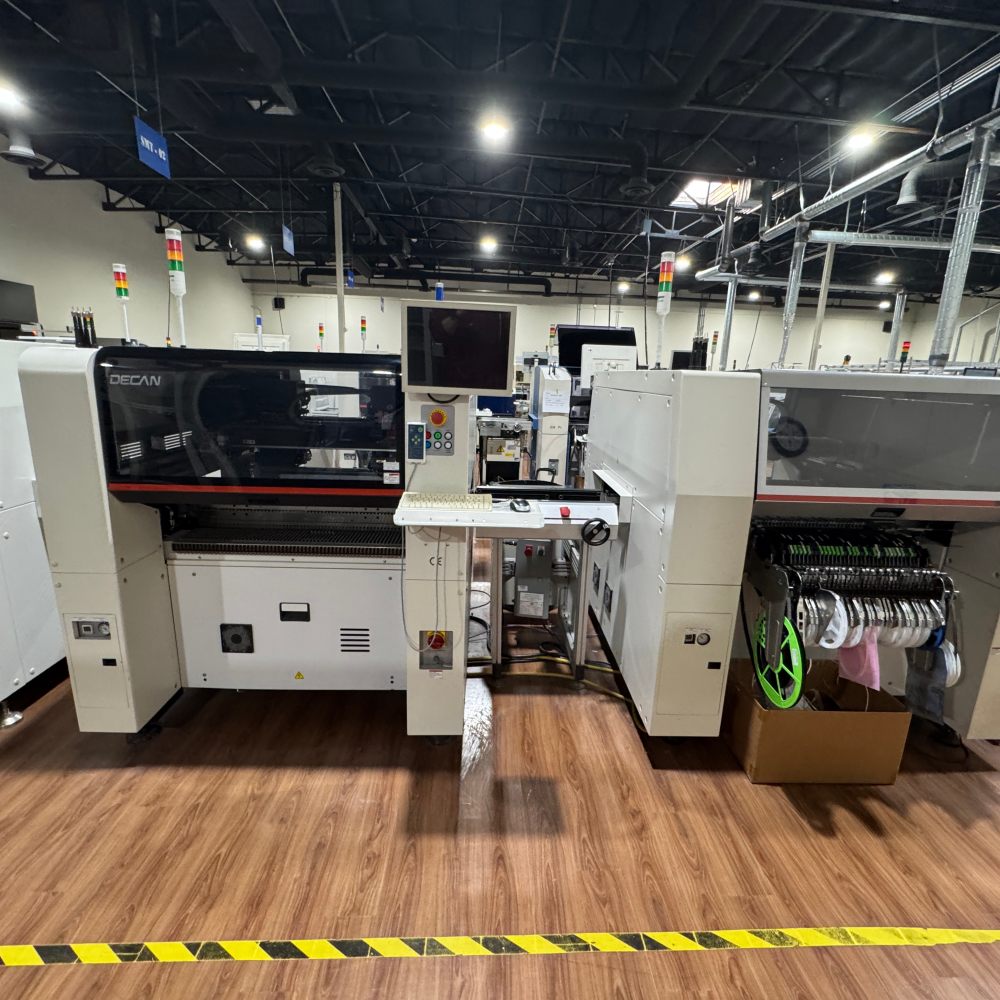

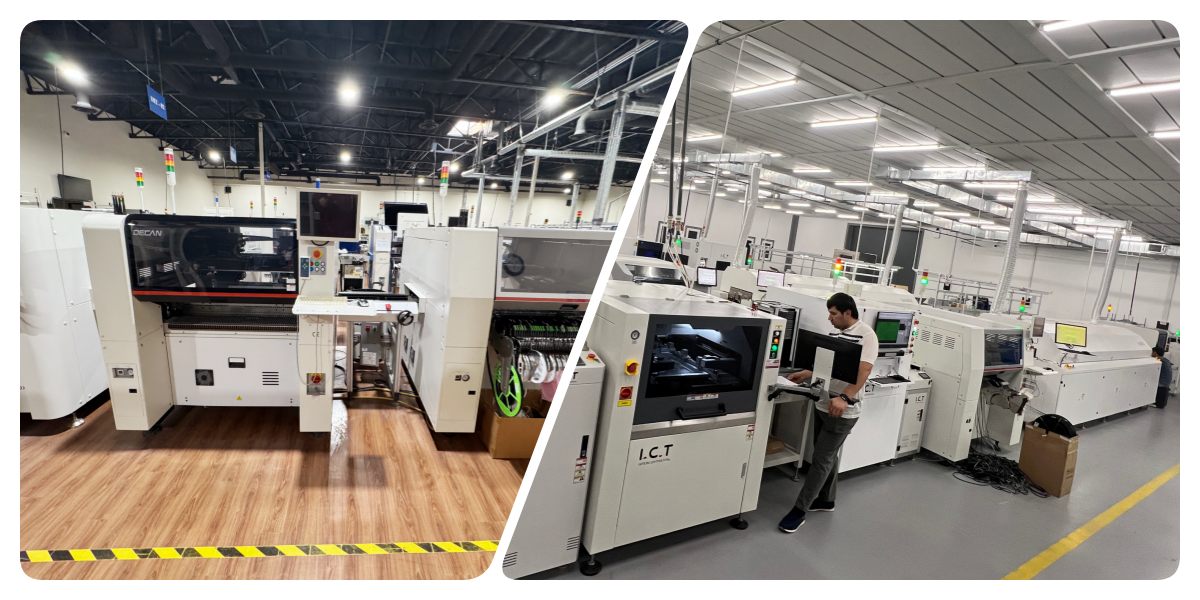

アドバンストフレキシブルモデル：DECAN L2
DECAN L2 は、多機能配置のためにヘッドごとに 6 つのスピンドルを備えた 2 つのガントリーを備えています。最大 56,000 CPH を配置し、最大 55 mm の幅広コンポーネントを処理します。このモデルは、デュアル レーン効率のオプションを備え、照明およびディスプレイ産業における LED および大型基板の生産に適合します。
| 仕様
| パラメータ | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| 装着速度（最適） | 78,000CPH | 40,000 cph | 30,000CPH | 56,000CPH |
| スピンドルの数 | 10 スピンドル/ヘッド (1 ガントリー) | 6 スピンドル/ヘッド (1 ガントリー) | 6 スピンドル/ヘッド (1 ガントリー) | 6 スピンドル/ヘッド (2 ガントリー) |
| 装着精度（チップ） | ±40μm(0402) | ±40μm(0402) | ±40μm(0402) | ±28μm(03015) |
| 配置精度 (IC) | ±50μm | ±30μm | ±30μm | ±25μm |
| コンポーネントの範囲 | 0402～□14mm(H12mm) | 0402～□42mm(H15mm) | 0402～□55mm(H15mm) | 0402～□21mm（H12mm、オプションで最大□55mm） |
| 最大 PCB サイズ (標準) | 510×460mm | 460×400mm | 740×460mm | 510×460mm |
| 最大 PCB サイズ (オプション) | 610×460mm | 1,500×460mm | 1,200×510mm | 1,200×460mmまで |
| フィーダー容量(8mm) | 120ea | 120ea | 120ea | 120ea |
| ビジョンシステム | フライングビジョン | ステージビジョン | ステージビジョン | フライングビジョン |
| その他の SMT 関連製品
I.C.T は、SMT ピック アンド プレース マシンを超えた完全な高品質の SMT ラインを提供します。当社の完全な PCBA 生産ソリューションには、クリーンな基板処理のための真空ローダー、正確な塗布のための自動はんだペースト プリンター、強力なはんだ付けのためのマルチゾーン リフロー オーブン、および欠陥を検出するための高度な AOI システムが含まれます。これらのマシンは、緊密で効率的なラインでシームレスに連携して動作します。このセットアップは、自動車、医療、照明、家庭用電化製品などの要求の厳しい業界に、高歩留まり、低コスト、信頼性の高いパフォーマンスを提供します。ボードは実際に使用できる状態で出荷されます。私たちは、お客様の理想的な SMT 生産システムを構築するための完全なプランニングとサポートを提供します。
| 製品名 | SMT 行の目的 |
|---|---|
| SMT行 | トルコの完全自動追跡可能なハイエンド SMT ライン。 |
| PCB ローダ | 裸の PCB を行に自動的にロードします。 |
| はんだ貼り付けプリンター | PCB パッドにはんだペーストを正確に印刷します。 |
| マシンを選んで配置します | コンポーネントを PCB に正確にマウントします。 |
| リフローオーブン | はんだを溶かして強固な接合を形成します。 |
| 検査機 | SMT 検査装置 (AOI、SPI、X 線、ステンシル検査機など)。 |
| トレーサビリティ機器 | 生産データを記録および追跡します。 |
| カスタマーサクセスビデオ
このビデオでは、I.C.T のエンジニアが LED の顧客をサポートするためにタジキスタンに出張している様子が示されています。これには、複数のハンファ SMT ピック アンド プレース機を備えた 2 つの完全な SMT ライン、1 つの DIP ライン、1 つのコーティング ライン、1 つのディスペンス ライン、および 1 つの LED 電球組み立てラインが含まれます。エンジニアは現場で機械を設置して組み立て、現地スタッフに実践的なトレーニングを提供し、電球などのさまざまな LED 製品の生産の成功を実証します。このビデオは、スムーズなセットアップと達成された高品質の出力についてお客様が肯定的なフィードバックを共有するところで終わります。
| サービスとトレーニングのサポート
I.C.T は、SMT 機器の完全なサービスとトレーニングを提供します。当社のチームは、需要分析、ライン計画、設置、およびオンサイトトレーニングを提供します。エンジニアは技術サポートのために世界中を飛び回り、迅速なセットアップとスムーズな操作を保証します。また、生産の効率性と信頼性を維持するためのプロセスの最適化とアップグレードも支援します。
| お客様の声
お客様は、I.C.T のエンジニアの専門的かつ患者さんのサポートを高く評価しています。彼らは、安定したパフォーマンスを実現する信頼性の高いハンファの SMT ピック アンド プレース マシンを気に入っています。安全な梱包により安全な配送が保証され、当社のチームが質問に迅速に対応します。多くの人が、トレーニングによって生産を迅速に開始でき、良好な結果が得られると述べています。
| 認証と規格
I.C.T は、安全性の CE、環境基準の RoHS、品質管理の ISO9001 などの主要な認証を取得しています。また、革新的なソリューションに関する複数の特許も取得しています。これらにより、当社の SMT ピック アンド プレイス機械とサービスが信頼性とコンプライアンスの世界基準を満たしていることが保証されます。
| I.C.T の会社と工場について
I.C.T は、独自の研究開発および生産施設を備えた大手の SMT ソリューション プロバイダーです。当社は 20 人のエンジニアを含む 89 人のスタッフを擁し、2012 年以来急速に成長しています。72 か国の 1,600 を超える顧客にサービスを提供し、エレクトロニクス製造ライン全体をカバーしています。当社の工場は厳格なテストと品質システムに従って、信頼性の高い機器を世界中に提供しています。
