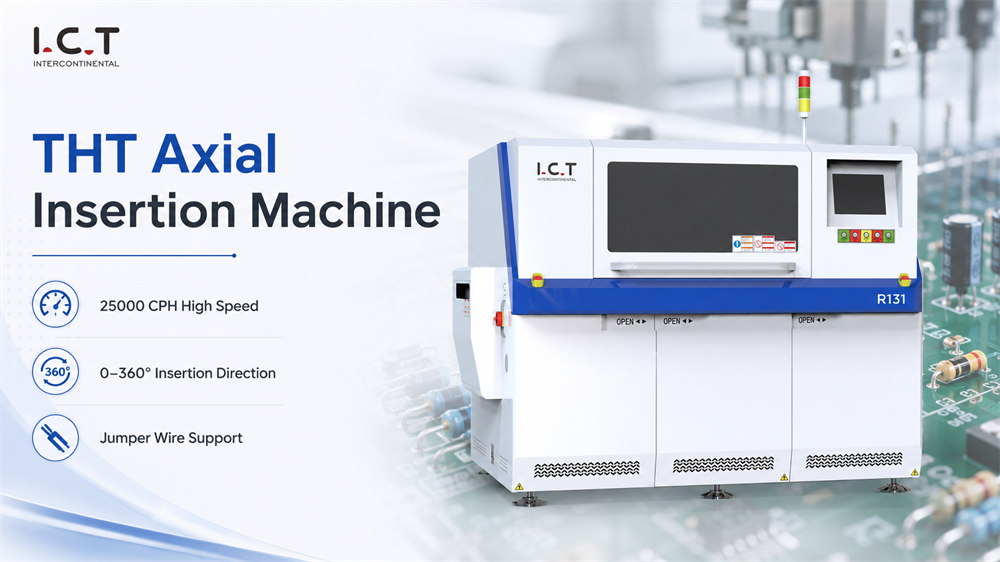

多くの THT 生産ラインは依然として、アキシャル部品、ラジアル部品、および特殊コンポーネントを手動で挿入するオペレータに依存しています。これにより、生産が遅くなり、挿入漏れのリスクが高まり、長時間のシフト中に品質管理が難しくなる可能性があります。インラインアキシャル&ラジアル挿入機ソリューションは、工場が重労働な手作業からより組織化された自動挿入プロセスに移行できるように設計されています。
このシステムは、電源ボード、制御ボード、LED ボード、家電電子機器、産業用 PCBA 製品の DIP およびスルーホール PCB アセンブリで使用できます。抵抗、ダイオード、インダクタ、ヒューズ、ジャンパなどのアキシャル部品は、はんだ付け前に自動的に挿入できます。生産ラインでラジアル部品も必要な場合は、ラジアル挿入機またはラジアル部品インサーターを同じスルーホール ワークフローに適合させることができます。このようにして、ラインは管理しやすく、拡張しやすくなり、安定したバッチ製造により適したものになります。
| 製品の特徴

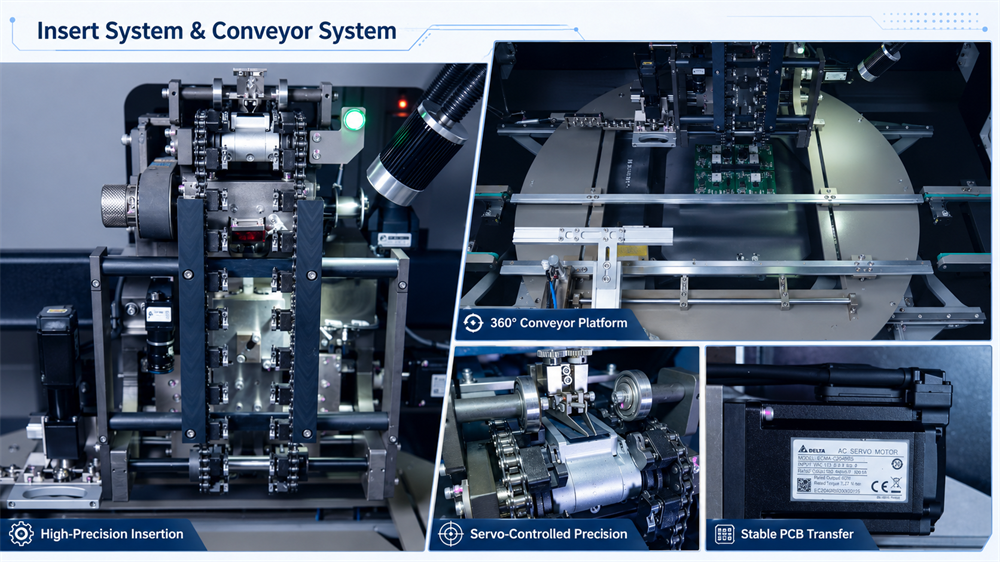

挿入システムは、繰り返しのコンポーネント挿入をより一貫性のあるものにするために構築されています。剛性の高い機械構造、正確な座標移動、安定した挿入制御を使用して、手動スキルにあまり依存せずにアキシャル リード コンポーネントを PCB 穴に配置します。さまざまな PCB モデルを扱う生産チームにとって、このシステムはシフト間のばらつきを軽減し、ウェーブはんだ付けまたは選択はんだ付け前のよりクリーンな挿入プロセスをサポートします。
コンベアセクションは、PCB が安定して移動できるように設計されています。回転プラットフォームは柔軟な挿入方向をサポートし、サーボ制御は角度をより正確に調整するのに役立ちます。基板はプッシュプレートとメカニカルストップ構造により位置決めされ、センサー検出付きステップベルトにより搬送されます。これにより、基板の搬送、挿入タイミング、および下流のはんだ付けを調整する必要がある、接続された DIP ライン内でインライン アキシャル & ラジアル挿入機がスムーズに動作するようになります。

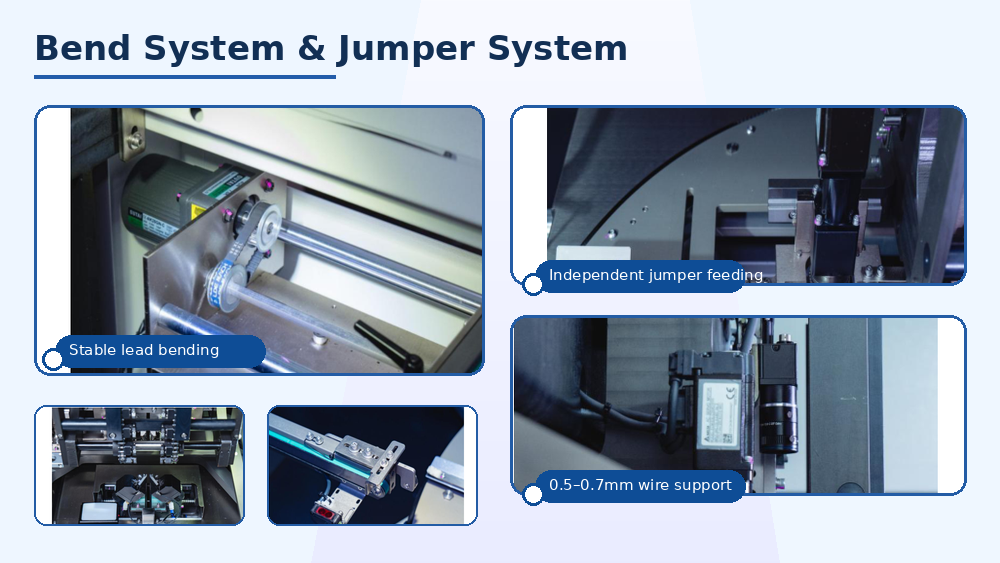

リードの曲げは、単なる機械的な小さなステップではありません。これは、はんだ付け前にコンポーネントが安定しているかどうかに直接影響します。ベンドシステムは、配置後に挿入されたリードを形成するのに役立ち、基板の取り扱いやはんだ付け中にコンポーネントを安全な状態に保つことができます。この構造は、PCB とコンポーネント本体への不必要なストレスを回避するように設計されています。これは、長時間の生産で安定した挿入品質を必要とするお客様に役立ちます。
ジャンパーシステムは独立したジャンパー線給電をサポートします。モーターベースの送り制御により、システムはさまざまなジャンパー線径を処理し、ワイヤ送りをより正確に保つことができます。ジャンパを軸コンポーネントとともに使用する PCBA 設計の場合、これにより追加の手作業の必要性が軽減されます。また、混合スルーホール PCB 製品に対して自動挿入機がより実用的になります。

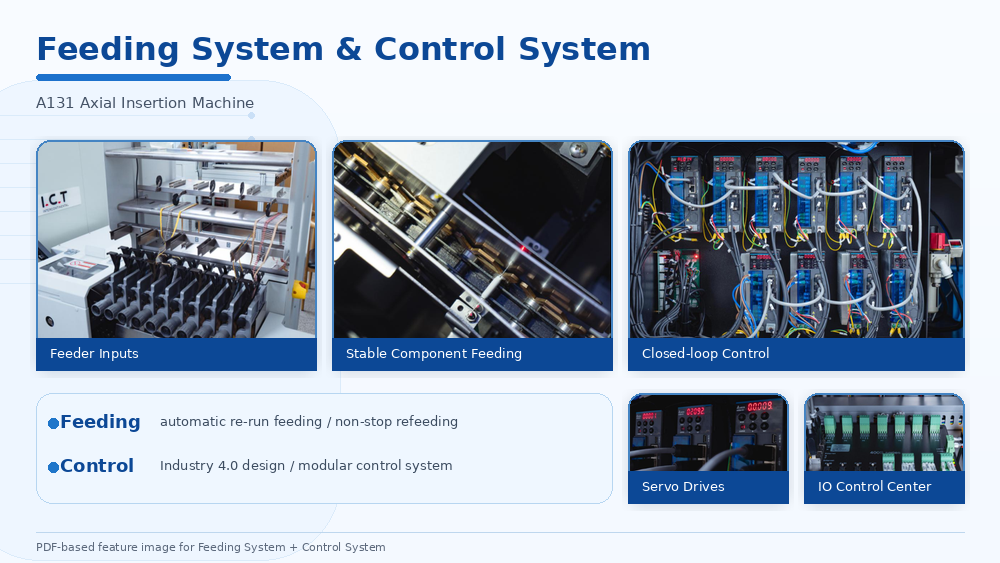

優れた供給システムにより、生産リズムが安定します。このシステムは自動再実行供給とノンストップ再供給をサポートしており、材料中断による待ち時間の削減に役立ちます。コンポーネントの数と製品の組み合わせに応じて、さまざまなフィーダー入力構成を選択できます。多品種の DIP 生産の場合、単に機械の速度を追求するよりも、柔軟な供給の方が役立つことがよくあります。
制御システムは自動挿入管理のために開発されました。閉ループ制御による明確な操作、プログラムの保存、高速応答をサポートします。オペレーターはタッチスクリーンインターフェースを通じて生産プログラムを管理し、製品設定をより簡単に変更できます。挿入実装機または PCBA 自動挿入機プロセスを計画している工場にとって、この制御設計は挿入、搬送、ライン動作の監視を容易にするのに役立ちます。

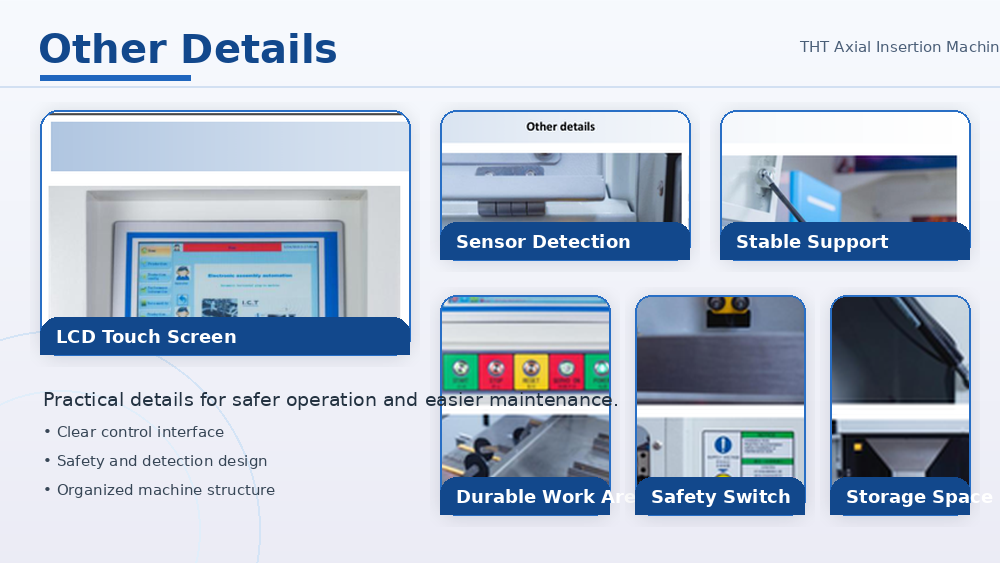

このシステムは、特定の生産上の問題に対する自動回復をサポートしており、不必要な停止を減らすのに役立ちます。幅広い角度範囲で挿入方向を調整できるため、さまざまなPCBレイアウトへの対応が容易になります。リードの曲げ角度と曲げ長さの制御は、後のはんだ付けのためのコンポーネントの準備に役立ちます。この機械は、バイリンガル操作、大容量プログラムの保存、ピンとクランプによる PCB の固定、安定した空気圧操作もサポートしています。
完全な THT ラインの場合、あらゆる小さな停止が次のプロセスに影響を与える可能性があるため、これらの詳細は重要です。自動ラジアル挿入機、ウェーブはんだ付け機、DIP AOI、および PCB ハンドリング装置と組み合わせると、インライン アキシャル & ラジアル挿入機ソリューションは、お客様がよりスムーズなスルーホール組立プロセスを構築できるように支援します。
| 仕様
| 仕様 | A131M | A131H |
|---|---|---|
| コンポーネントフィーダー入力 | 10個（オプション：30、40、50、100個） | 20個（オプション：30、40、50、100個） |
| 挿入速度 | 25000CPH、最大0.12s/点(0.14s、0.16s、0.18s/点変更可能) | 25000CPH、最大0.12s/点(0.14s、0.16s、0.18s/点変更可能) |
| 挿入スパン | コンポーネント：5～22mm、ジャンパー：5～26mm | コンポーネント：5～22mm、ジャンパー：5～26mm |
| ジャンパーフィーダー | 0.5～0.7mm、独立送り | 0.5～0.7mm、独立送り |
| 挿入回復 | 自動回復 | 自動回復 |
| 挿入方向 | 0〜360°方向1°増分 | 0〜360°方向1°増分 |
| 部品リード曲げ角度 | 35°±15° | 35°±15° |
| コンポーネント リード曲げ長さ | 1.2～2.2mm | 1.2～2.2mm |
| コンポーネントの種類 | ジャンパー、コンデンサ、トランジスタ、ダイオード、インダクタ、抵抗器、ヒューズなど、52-90mm標準パッケージ | ジャンパー、コンデンサ、トランジスタ、ダイオード、インダクタ、抵抗器、ヒューズなど、52-90mm標準パッケージ |
| 挿入精度 | 0.05mm | 0.05mm |
| PCBサイズ | 50× 50〜380× 380mm | 50× 50〜380× 380mm |
| 挿入領域 | 50*50～370* 370mm | 50× 50〜370× 370mm |
| PCB重量 | 1.0kg未満 | 1.0kg未満 |
| PCB厚さ | 1.0～2.0mm | 1.0～2.0mm |
| PCB修正 | ピン＋クランプ | ピン＋クランプ |
| 輸送の高さ | 900±20mm | 900±20mm |
| 輸送方向 | R~L (オプション: L~R) | R~L (オプション: L~R) |
| 輸送時間 | 3-4s | 3-4s |
| 動作します | マイクロコンピューター、LCDタッチスクリーン | マイクロコンピューター、LCDタッチスクリーン |
| 言語 | 中国語、英語 | 中国語、英語 |
| プログラムの量 | 2000+ | 2000+ |
| 空気圧 | 0.45～0.6MPa | 0.45～0.6MPa |
| 空気源の流れ | 110L/分 | 110L/分 |
| 電源 | 1P、220AC±10％、50/60Hz | 1P、220AC±10％、50/60Hz |
| 力 | 2.0KVA | 2.0KVA |
| 寸法 | L2080* W1750* H1600mm | L2080* W1750* H1600mm |
| フィーダーステーションのサイズ | 10フィーダー: 1360* 1000* 1460mm、20フィーダー:1860* 1000* 1460mm、30フィーダー:2360* 1000* 1460mm | 10フィーダー: 1360* 1000* 1460mm、20フィーダー:1860* 1000* 1460mm、30フィーダー:2360* 1000* 1460mm |
| 重さ | 1300kg | 1300kg |
*I.C.Tは品質と性能の向上に努めており、仕様と外観は特に予告なく更新される場合があります。異なる場合は、新しいリストに従ってください。
