I.C.T丨全自動 DIP 電子機器製造用生産ライン

I.C.T丨全自動 DIP 電子機器製造用組立ライン

信頼性の高い PCB ディップ組立ラインが必要ですか?当社の最高品質のソリューションは、高度なテクノロジーと熟練したチームを使用して、常に高品質の結果をもたらす効率的で正確な組み立てを保証します。PCB ディップアセンブリのニーズはすべて当社にお任せください。

モデル：
I.C.T DIP 生産ライン
製品ブランド：
I.C.T
製品コード：
DIP Production Line

可用性ステータス:

数量：



お問い合わせバスケット

I.C.T丨全自動 DIP 電子機器製造用生産ライン

概要

6m挿入ラインを備えた標準DIP生産ライン

I.C.T DIP 生産ライン 01

3m挿入ライン*3 → ウェーブローダ → ウェーブはんだ付け機 → ウェーブアンローダー

DIP ラインソリューションの詳細については、お問い合わせください >>>>

製品説明

高品質のプリント基板 (PCBs) の製造には、厳密な検査、再加工、実装、選択的なはんだ付けなどの集中的なプロセスが含まれます。これらの課題に対処するために、I.C.T は完全自動の DIP を提供します。生産ライン。このシステムは、コストを最小限に抑え、精度と生産性を向上させ、PCB の製造および検査業務を最初から最後まで合理化するように設計されています。

DIP 挿入ライン (手動&自動)

手動または自動の装置は、PCB に事前に開けられた穴にコンポーネントを挿入します。標準の DIP 生産通常、このラインには長さ 3 メートルの挿入ラインが 3 本あり、効率的かつ正確なコンポーネントの配置が保証されます。

* 片側または両側をコンベアに沿って配置します。

* 台湾モーター駆動チェーン

* 標準の長さは 3 メートルで、1 メートルあたり 1 つのワークステーションがあり、合計 3 つのワークステーションになります。

* 40w 照明、FSL 製ランプ、ワイヤーは 1.5 平方メートル、サブセクション制御。

PCB 波ローダ

Wave ローダは、コンポーネントが挿入された PCB ボードをウェーブはんだ付け機に自動的に転送する役割を果たします。手動作業が軽減され、生産効率が向上します。

* PCB ボードのロードが自動化され、手動操作が軽減されます。

* 精密なドッキングウェーブはんだ付けプロセス。

* 生産効率を向上させます。

さらに詳しく>>

ウェーブはんだ付け機および選択ウェーブはんだ付け機

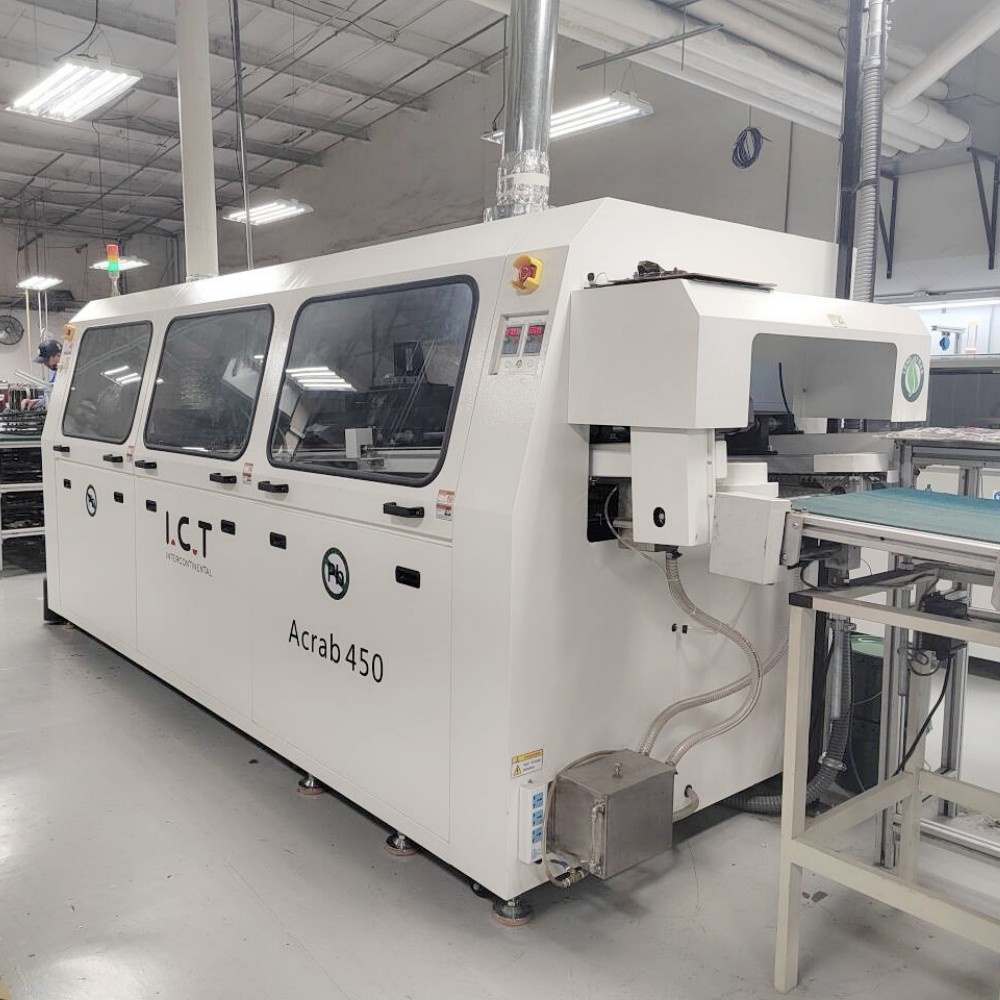

ウェーブはんだ付け機

選択的ウェーブはんだ付け機

ウェーブはんだ付けは、DIP 生産ラインの中核設備の 1 つです。ウェーブはんだ付けでは、溶けたはんだ頂部に PCB 基板を通すことで、コンポーネントピンが PCB 上のパッドにしっかりと接続されます。このプロセスは、複数のはんだ接合を同時に処理し、はんだ接合の品質と一貫性を確保できるため、非常に重要です。はんだ付け。

従来のウェーブはんだ付けに加えて、DIP 生産ラインには選択的ウェーブはんだ付けも含まれる場合があります。このプロセスは主に、QFN パッケージチップなど、表面実装技術 (SMT) を使用してすでに実装されているコンポーネントなど、波との直接接触を避ける必要があるコンポーネントまたは部品に使用されます。

DIP 生産ラインでは、選択的ウェーブはんだ付けは、多様な PCB アセンブリ要件を満たす柔軟性を提供することで、従来のウェーブはんだ付けを補完します。

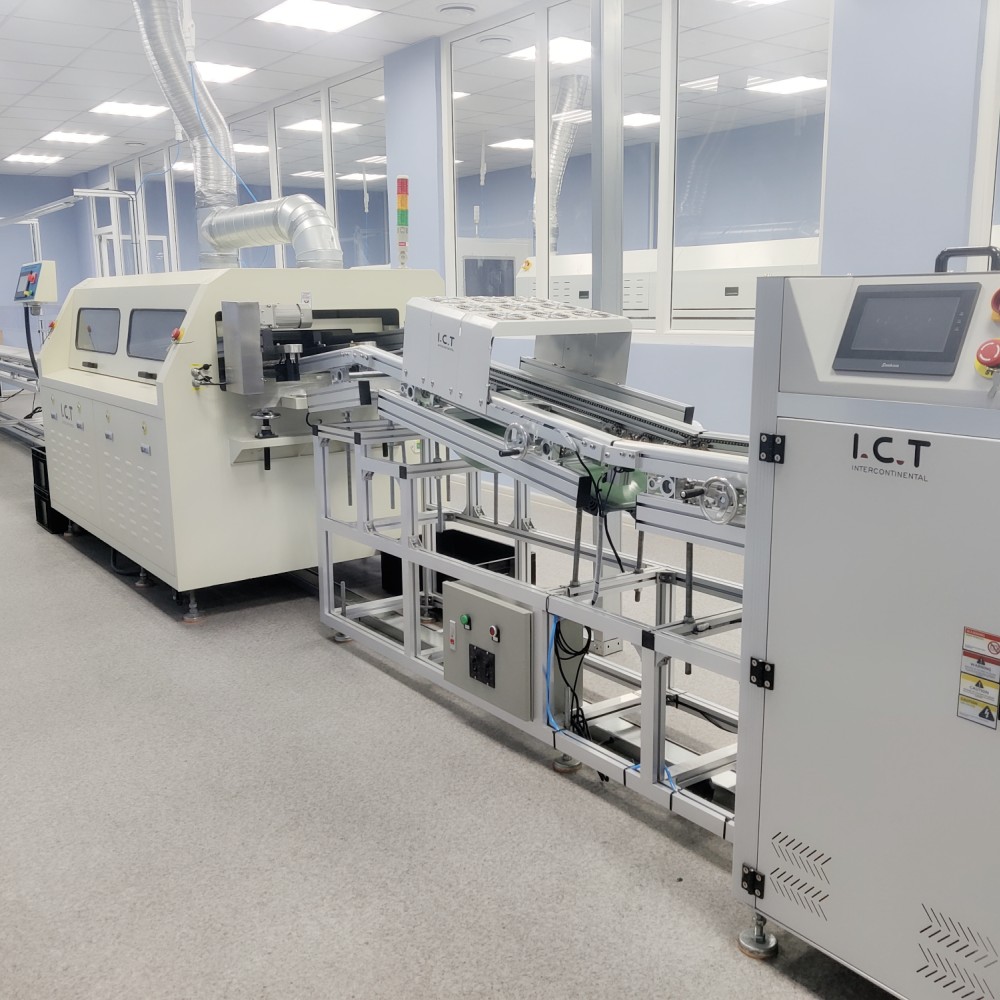

PCB ウェーブアンローダー
