| I.C.T オンライン AOI 検査機 AI-5146
I.C.T オンライン aoi 検査機 AI-5146 は、高精度カラーカメラを使用して、PCB の画像をリアルタイムでキャプチャします。 CNN ディープラーニングを適用して、コンポーネントやはんだの欠陥をスマートに検出します。この smt 生産ラインのオンライン aoi マシンは、リフロー前およびリフロー後のチェックに適合します。誤報が少なく、速度が速く、セットアップが簡単です。ユーザーは GR&R が 10% 未満で安定した結果が得られます。リモート制御と MES データリンクをサポートし、工場のフローを改善します。
| 特徴

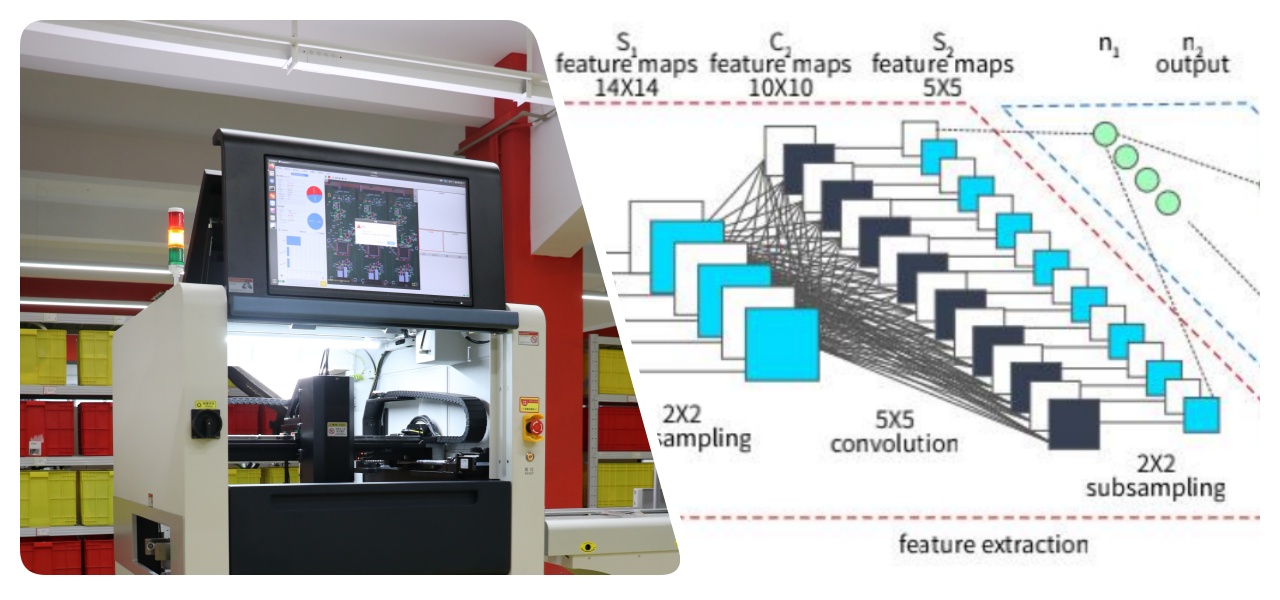

AI-5146W 自動 PCB aoi マシンは、CNN によるディープラーニングを採用してビッグデータを最適化し、インテリジェントなミニマリスト プログラミングを可能にします。ワンクリックでコンポーネントとはんだ接合部を自動的に識別し、従来の方法にありがちな長いプログラミング時間と高い誤警報の問題を解決します。膨大なデータセットでトレーニングされ、はんだ接合部の形状が異なる場合でも、NG 基板と OK 基板を正確に区別します。これにより、検査ミスが減少し、コンポーネントのオーバーハングやはんだのピンホールを干渉せずに処理するなど、さまざまなシナリオへの汎用性が強化されます。

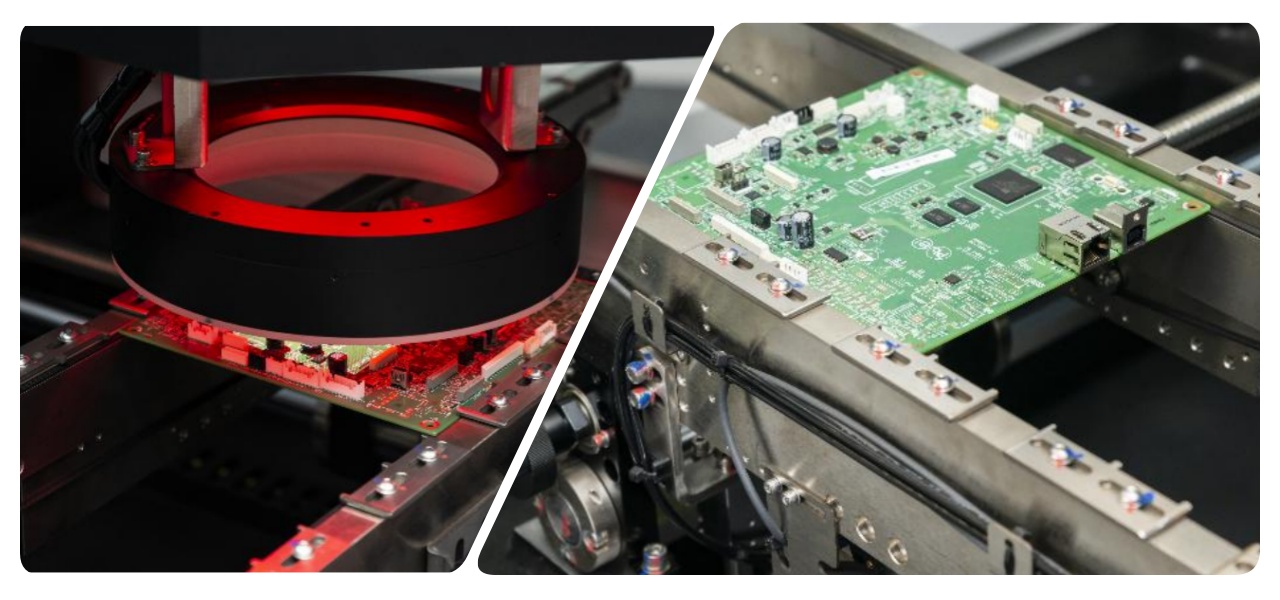

上部のカメラは FOV あたり 0.23 秒で撮影します。深いアライメントが素早い動きを持続します。現在のフィールドを撮影しながら次のフィールドを計算します。効率を高めるための自動ルート計画の経路。オンライン aoi 検査機は、大きな PCB を簡単に処理します。速度を落とすことなく、大量の回線に対応します。ユーザーはシフトごとにより多くの成果を得ることができます。

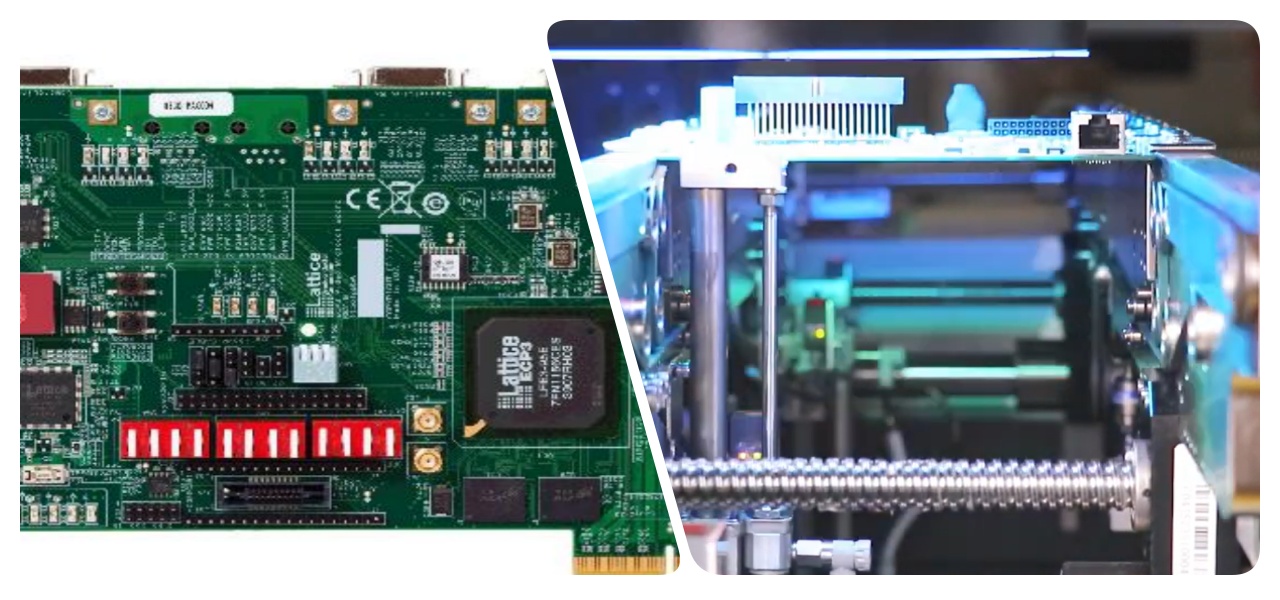

はんだの欠落、歪み、ブリッジ、余分なはんだなどを検出します。自動ICピンボックスで複数の欠陥を一括判定。ボードの色やキャラクターのシフトは無視されます。一般化により、オーバーハングやわずかな逸脱が処理されます。オンライン葵検査機は複雑なケースでも低い誤認率を保ちます。
| 仕様
| モデル | I.C.T SMT AOI AI-5146 | I.C.T SMT AOI AI-5146D |
| ミニコンポ | 01005チップ、0.3ピッチIC、特殊形状 | |
| 解像度@FOV | 10um@40*30mm | 15um@40*30mm |
| カメラ | 12M ピクセルのインテリジェントデジタル産業用カメラ | |
| レンズ | テレセントリックレンズ | |
| ライト | RGB+W 4色一体型 | |
| 検査速度 | 0.23秒/FOV | |
| 検査アルゴリズム | CNN、カラーコントラスト、輪郭認識、オフセット検査、テンプレートマッチング、文字比較、OCR など | |
| 検査項目 | 部品：欠品、反転、ズレ、折れ、余剰、異物、汚れ等 はんだ：はんだ不足、はんだ過剰、ブリッジ、擬似はんだ等 その他：バーコード認識/QRコード認識/OCR。 | |
| PCBサイズ | 50*50mm～510*460mm (ラージボードモード: 左から右へ: 最大 730*460mm 右から左へ: 最大 640*460mm) | 50*50mm～510*610mm(シングルレール動作) 50*50mm～510*330mm(デュアルレール動作) |
| レール | シングルレール | デュアルレール |
| PCB 身長 | 上部:25mm、下部:80mm | 上:25mm、下:30mm |
| PCB厚さ | 0.3～6.0mm | |
| PCB エッジ | 3.7mm | |
| PCB 反り | ±3.0mm | |
| PCB重量 | 最大:3kg | |
| コンベヤー高さ | 900±20mm | |
| 調整あり | マニュアル&オート | |
| コンベヤー 方向 | L ~R または R ~L | |
| 力 | AC220 50/60Hz、5A | |
| 定格電力 | 380W | |
| コミュニケーション | スメマ | |
| 重さ | 750kg | 790kg |
* I.C.Tは品質とパフォーマンスに取り組み続けています。仕様と外観は、特別な通知なしに更新される場合があります。
| SMT ライン機器リスト
当社の高品質 PCBA 生産ラインには、効率的かつ正確な PCB 組み立てのための高度な設備が備えられています。完全に自動化された SMT ラインには、ローダー、正確なはんだペースト塗布のための自動プリンター、正確な部品配置のためのピックアンドプレース機、信頼性の高いはんだ付けのためのリフローオーブン、徹底的な欠陥検査のための AOI システムが含まれています。この高品質の PCBA 生産ラインは、スムーズな動作、高い信頼性、低コストの SMT 組み立てを保証し、さまざまな業界の要件を満たします。
| カスタマーサクセスビデオ
I.C.T-5146 マーケティング ビデオを見て、オンライン aoi 検査機の動作を確認してください。それは洗練された外観と重要なセールスポイントから始まります。内部ビューには、高精度カメラと RGB+W ライトが表示されます。マシンは SMT ラインでスムーズに動作し、リアルタイム画像をキャプチャします。 AI プログラミングのデモでは、ワンクリックのコンポーネント ID とはんだチェックを強調表示します。ブリッジや欠品などの不良例を表示します。クイック セットアップとリモート リンクが表示されます。工場内での安定した稼働を示し、歩留まりとスピードを向上させます。
| サービスとトレーニングのサポート
I.C.Tはオンラインaoi検査機をフルサポートしています。私たちのチームがインストール、デバッグ、メンテナンスを担当します。リモート ヘルプにより問題が迅速に解決されます。簡単に使用できるよう、オンサイトまたはオンラインのトレーニングを提供します。ユーザーはプログラミング、欠陥セットアップ、データ分析を学びます。定期的なアップデートにより、ソフトウェアは最新の状態に保たれます。グローバルなサービスセンターにより、迅速な部品供給が保証されます。これにより、ユーザーのスキルとマシンの稼働時間が向上します。

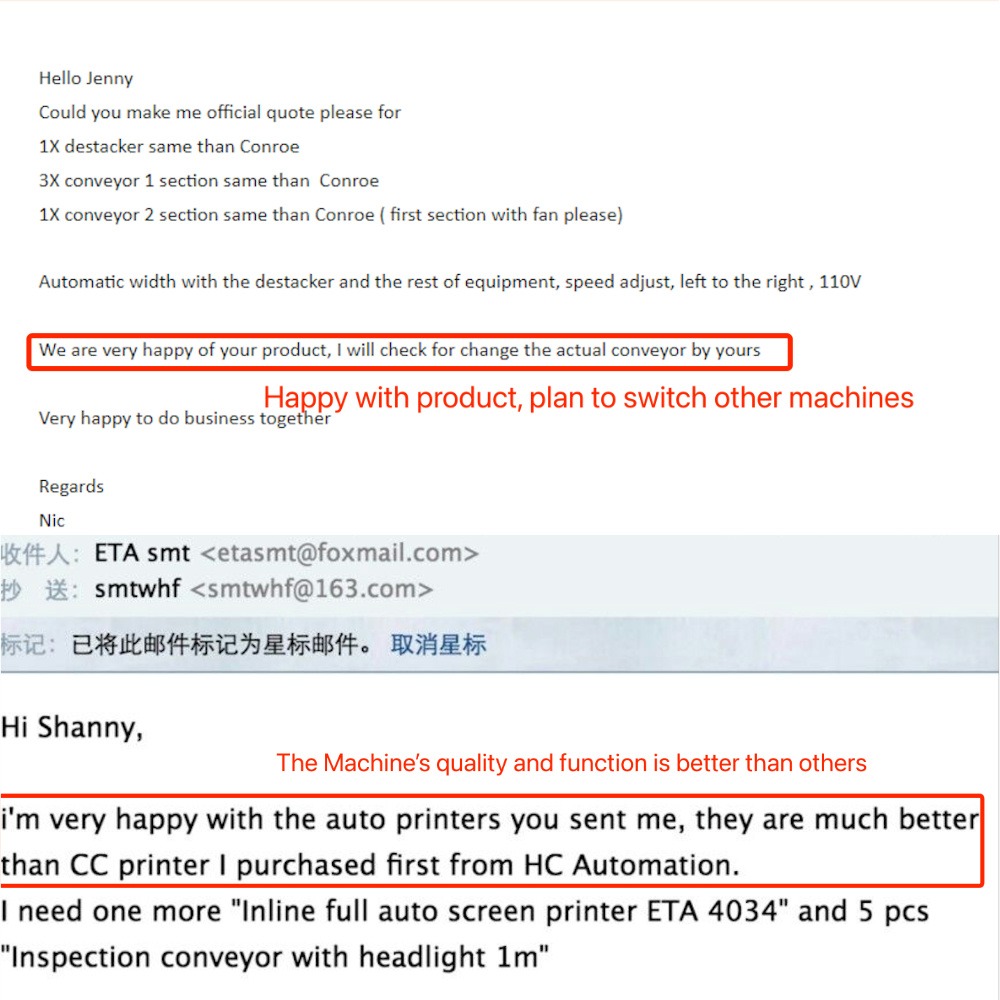

| お客様のレビュー
お客様は、当社のエンジニアの迅速な対応と専門家による修正を高く評価しています。オンラインAOI検査機は正確な検査と低いミスを評価しています。輸送中に安全な梱包で保護されます。迅速な問題解決により待ち時間が短縮されます。安定したパフォーマンスがラインを後押しします。
| 認証と規格
I.C.T は、安全性については CE、環境に優しい材料については RoHS、品質管理については ISO9001 を取得しています。 AIアルゴリズムなどの主要技術に関する特許を取得しています。これらは信頼性の高い構造と革新性を証明しています。

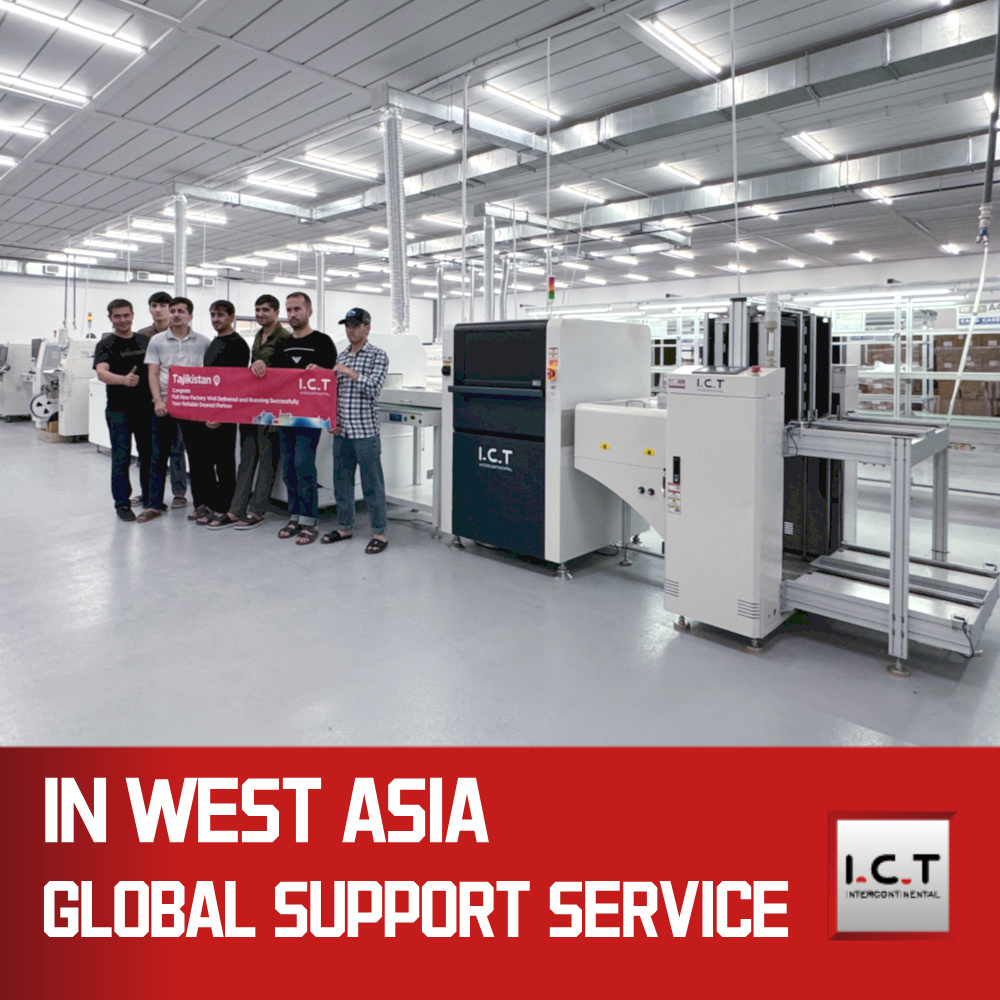

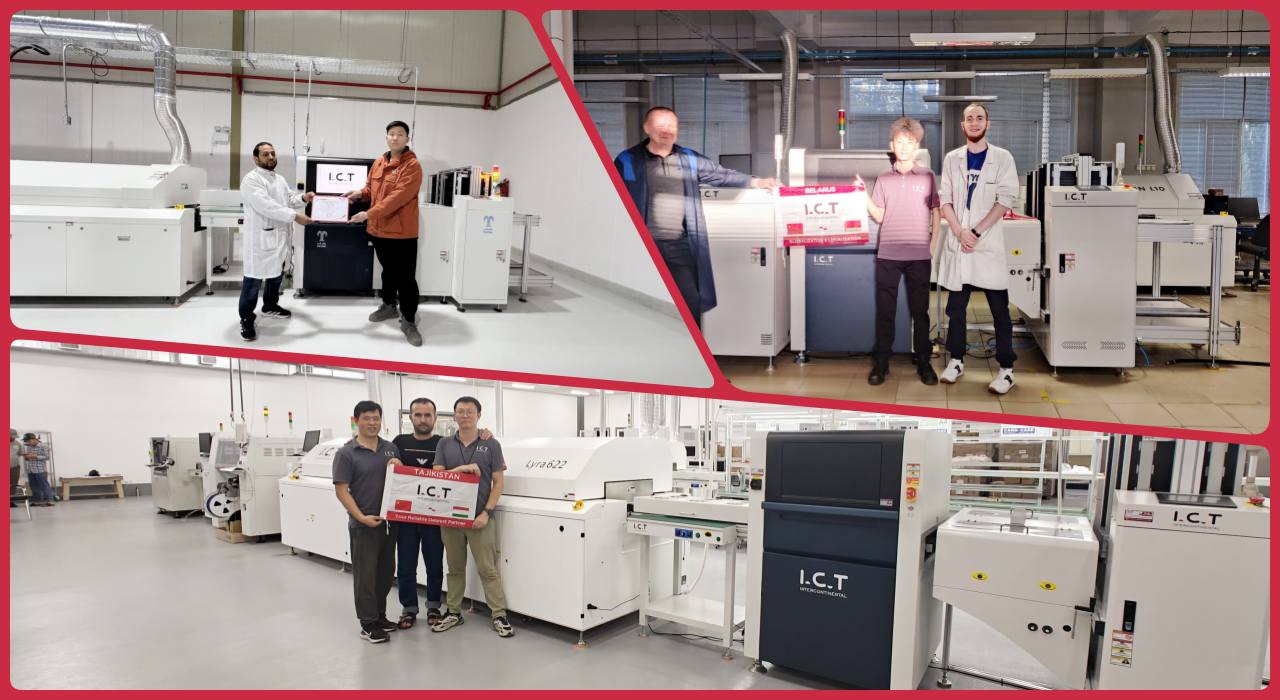

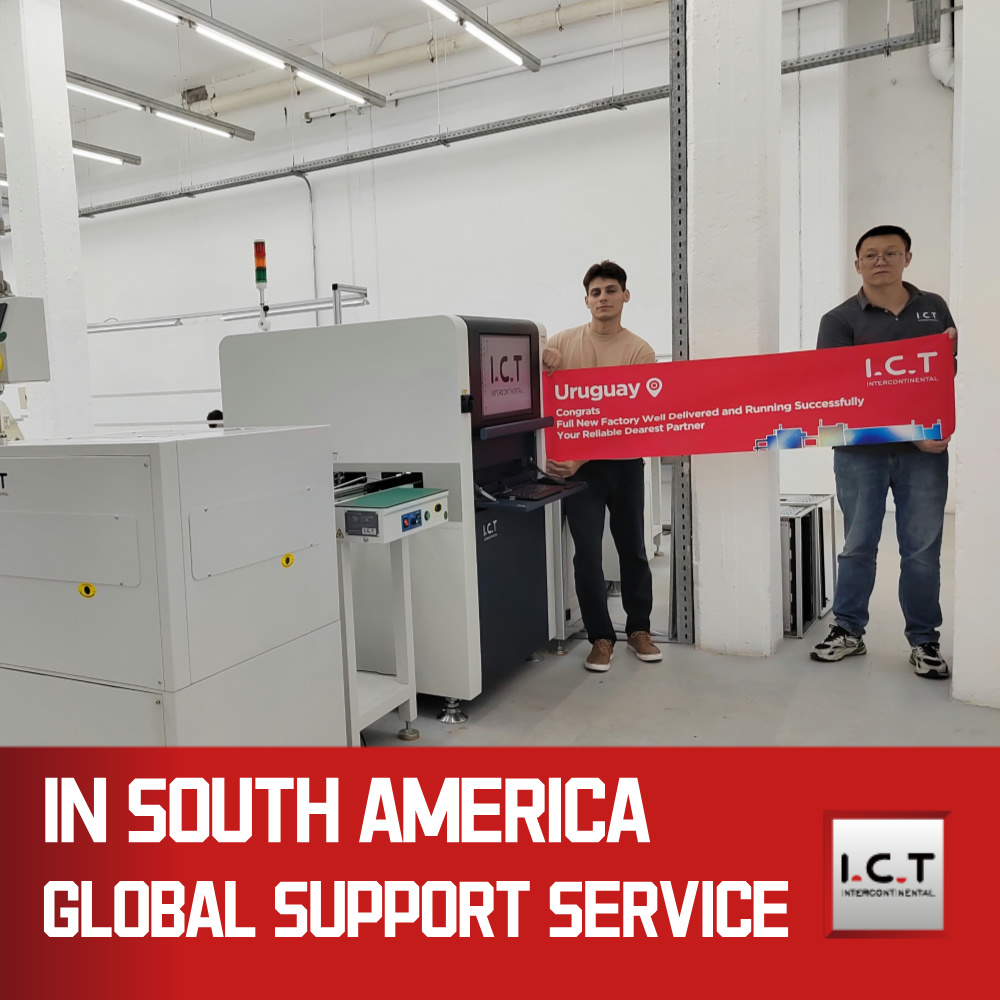

| I.C.T 会社と当社の SMT 工場について
I.C.T は、12,000 平方メートルの工場で独自の研究開発と生産を行っています。スタッフは 89 名を超え、そのうち 20 名はエンジニアです。当社は急速に成長し、72 か国の 1,600 以上のクライアントにサービスを提供しています。厳格なテストと品質システムにより、最高の製品が保証されます。世界各地の支店がローカルなサポートを提供します。
