I.C.T-SS550
I.C.T
| 数量： | |
|---|---|
| 自動選択ウェーブはんだ付け機の概要
中国で設計および製造された I.C.T 選択的ウェーブはんだ付けマシン PCB は、多品種、大量の PCBA ライン向けの究極の選択オンライン ウェーブはんだ付け機です。ボードは完全に静止しており、パナソニックのサーボと高精度のリニアレールによって駆動される軽量の鋳造アルミニウムプラットフォームがフラックスとはんだヘッドを静かな速度とサブミリメートルの精度で動かします。インライン窒素加熱により、完璧な濡れが得られ、実質的にドロスが発生しません。すべてのプロセス変数は直感的な Windows インターフェイスで制御および保存され、完璧な再現性を実現します。自動波高チェック、ライブ CCD モニタリング、ドイツ製ジェット バルブ、チタンはんだポットにより、驚異的な歩留まりを維持し、手戻りのない、毎日のパフォーマンスを保証します。
| DIPライン設備一覧
ドイツの高周波ジェット バルブは、固形分が 10% 未満の小さくて均一なフラックス ドットを噴射します。定圧タンクと高精度流量計により、タンクのレベルに関係なく安定した供給が行われます。ノズルは、0.02 mm まで再現可能な XY プラットフォームに搭載されています。落ちた残留物は簡単に掃除できるトレイに落ちます。すべての空気圧機器はトップクラスの日本製 SMC であり、ゲージは表面に直接設置されているため、瞬時に視覚的にチェックできます。自動ポンプによりフラックスが途切れることなく供給されます。このシステムは、選択的はんだ付けウェーブマシン PCB でサイクルごとに完璧で再現可能なカバレッジを確立します。
完全に調整可能な下部 IR が標準装備されています。いつでも上部IRまたは熱風対流を追加できます。オープンフレーム設計により熱伝達が最大化され、厚い断熱材が安定した温度を保ちます。世界的リーダーが提供するプレミアムな発熱体とモーターは、長年にわたる信頼性の高いサービスを提供します。すべてがプラグアンドプレイで、メンテナンスにツールは必要ありません。基板は均一に活性化され、熱的に良好な状態で排出され、選択されたオンライン ウェーブはんだ付け機で完璧な接合を実現するための準備が整えられます。
ドイツの電磁ポンプは、非常に安定した波のピークを生成します。温度、N2 流量、高さ、自動校正をソフトウェアから直接ダイヤルインします。外部鋳鉄ヒーターを備えたチタン製ポットはすぐに温まり、漏れません。インライン窒素により、鏡のように明るい接合部が得られ、ドロスがほぼゼロになります。ライブ CCD は 900 時間の追跡可能なビデオを記録します。高速密閉 XYZ 軸、レーザー波検出、および自動ノズル クリーニングにより、選択的はんだ付けウェーブ マシン PCB は、問題なく 24 時間年中無休で稼働し続けます。
頑丈なプロファイルレールと 3 セクションのローラーコンベアが基板をスムーズかつ穏やかに移動させます。サイドとトップのクランプは、処理中に PCBA のデッドスチルをロックします。厚みのあるレールは20kgの荷重を笑います。精密ドライブモジュールは、フラックスからはんだまであらゆる基板を完璧に位置決めします。搬送システム全体は、厳選されたオンラインウェーブはんだ付け機でノンストップ生産できるように設計されています。
CE 認定の PLC および高速バス アーキテクチャは、インダストリー 4.0 規格を満たしています。 Cat-6 配線とクラス最高の電子機器により、驚くべき応答性と堅実な信頼性が実現します。ガイド付きプログラミング、自動ノズル認識、画像ベースの編集、ワンクリックのライブビュー、多言語サポートにより、操作が簡単になります。完全なパラメータのトレーサビリティにより、すべての選択的はんだ付けウェーブマシン PCB の品質がしっかりと確保されます。
ステップバイステップのガイド付きモード、自動ノズル ID、スマート画像補正、リアルタイム ダッシュボード、ワンボタンのライブ CCD 切り替えにより、マシンの実行がほとんど楽になります。中国語、英語、日本語、ロシア語などをサポートします。内蔵 MES、Wi-Fi、リモート アクセス、音声アラート、カスタマイズ可能なライトにより、オペレーターは選択されたオンライン ウェーブはんだ付け機の最新情報を常に把握できます。
| 仕様
| オンライン選択的な波のはんだ付け機 | ||||
| モデル | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| オンラインモジュラー | スプレー＋予熱&はんだ付け | スプレー+予熱+はんだ付け | スプレー+予熱+はんだ付け+はんだ付け | スプレー+予熱+はんだ付け+はんだ付け+はんだ付け |
| はんだシステム | ||||
| ノズル数 | 1 | 1 | 2 | 3 |
| はんだポットの数量 | 1セット | 1セット | 2セット | 3セット |
| 二重ポット（オプション） | n/a | オプション | オプション | オプション |
| はんだポット電源 | 2.35kw | 2.35kw | 4.70kw | 7.05kw |
| フラックスシステム | ||||
| フラックス貯蔵タンク | 1L | 1L | 2L | 2L |
| フラックスサポート | フラックスアラーム、自動 | |||
| スプレーノズル | ドイツ製ジェットバルブ（スポット&ラインスプレー）1式 | |||
| スプレーノズルサイズ | 130um (180um、210um オプション) | |||
| スプレー速度 | 0〜20mm/s | |||
| スプレーノズルの移動 速度 | 0〜400mm/s | |||
| 予熱システム | ||||
| 予熱モード | 熱気とir | 熱気とir | 熱気とir | 熱気とir |
| 予熱領域 | 長さ500*幅500mm | 長さ500*幅500mm | 長さ500*幅500mm | 長さ500*幅500mm |
| 予熱ゾーン | 上部熱風：2、下部IR：1 | |||
| 底予熱パワー | 最大12kw | |||
| トップ予熱パワー | 最大6kw | |||
| ウォームアップ時間 | 約15分（設定150℃） | |||
| 制御モード | パソコン+PLC | |||
| 輸送システム | ||||
| PCB サイズ（固定具付き） | 120*60~500*500mm | |||
| PCB の交換 | オンライン | |||
| PCB トップクリアランス | 120mm | |||
| 輸送の高さ | 900±20mm | |||
| 輸送幅 | 60〜500mm | |||
| 寸法：mm | 長さ1850*幅1850*高さ1480 | 長さ2560*幅1750*高さ1480 | 長さ2560*幅1950*高さ1480 | 長さ2600*幅1950*高さ1480 |
| 重さ | 約：800kg | 約：1200kg | 約：1300kg | 約：1500kg |
| DIPライン設備一覧
当社の DIP 生産ラインは、効率的かつ正確な PCB アセンブリのための高度なツールを提供します。完全に自動化された DIP ラインには、部品を正確に配置するための DIP 挿入ライン、スムーズな PCB 進入のためのウェーブ ローダー、安全な排出のためのウェーブ アンローダー、および最終チェックのための組立ベルト ラインが含まれています。この高品質の PCB DIP 生産ラインは、安定した動作、信頼性の高い THT 挿入、およびコスト効率の高い組み立てを保証し、さまざまな業界のニーズに対応します。モジュラー設計と I.C.T のグローバル サポートにより、スルーホール タスクの生産性が向上します。
| カスタマーサクセスビデオ

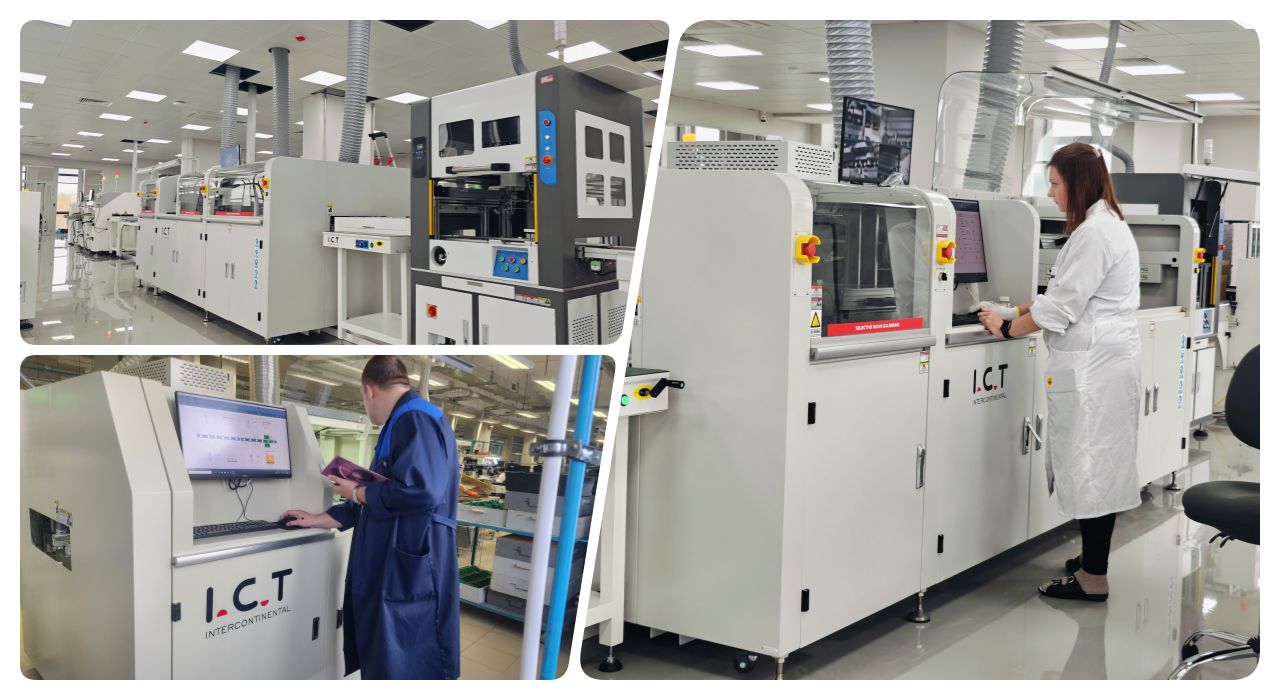

2025 年、世界的に有名なカメラ ブランドに製品を供給しているベトナムの顧客が、新しい選択的はんだ付けウェーブ マシン PCB を受け入れるために当社の工場を訪れました。当社のエンジニアは、実際のボードでライブ デモを実行し、プログラミング、キャリブレーション、日常のケアについてチームをトレーニングし、CCD モニターでリアルタイムで完璧な接合部が形成されるのを観察させました。実際の訪問により、彼らは帰国後の迅速かつスムーズなスタートアップに 100% の自信を持ち、I.C.T が真のグローバル サポートを提供していることが証明されました。
| プロフェッショナルなサービスとトレーニング
ターンキー設置と試運転から生涯メンテナンスとアップグレードまで、I.C.T は地球上のどこにでも対応します。 20 人の専任エンジニアが、オンサイトまたはリモートでライン レイアウト、プロセス調整、詳細なトレーニングを担当します。複数の大陸にあるスペアパーツ ハブと 24 時間対応により、選択したオンライン ウェーブはんだ付け機の稼働時間は毎年ピークに達し続けます。
| お客様からの賞賛
お客様は、受け入れ時と立ち上げ時に徹底したトレーニングを受ける当社の忍耐強い専門エンジニアを高く評価しています。彼らは、選択的はんだ付けウェーブ マシン PCB がフラックス ドットを釘付けし、完璧なウェーブ高さを維持し、非常にシンプルな制御で欠陥を除去する方法を気に入っています。防弾梱包は常に完璧な状態で届き、同日のリモート修正と超高速オンサイト サポートにより、I.C.T は心配のないパートナーになります。
| 業界認証
すべての I.C.T 選択的はんだ付けウェーブマシン PCB は、安全性に関する CE、環境適合性に関する RoHS、品質システムに関する ISO9001、およびジェット バルブ、ポンプ、およびレーザー検出に関する複数の特許を取得しています。これらの世界的に認められたマークは、最高水準に基づいて構築された安全で環境に優しい革新的な機器を入手していることを証明します。
| I.C.T の会社と工場について
2012 年以来、当社は完全に社内の研究開発と 12,000 平方メートルの最先端の工場によって急速に成長してきました。 20 人のエンジニアを含む 89 人のチーム メンバーと 8 つの支社が、72 か国の 1,600 以上の顧客にサービスを提供しています。すべての機械には厳格な検査と完全な品質システムが組み込まれており、計画、設備、トレーニング、最適化などの真のターンキー ソリューションにより、世界中のエレクトロニクス メーカーが厳選されたオンライン ウェーブはんだ付け機で優位に立つことができます。
