| 仕様 | 詳細 |
|---|---|

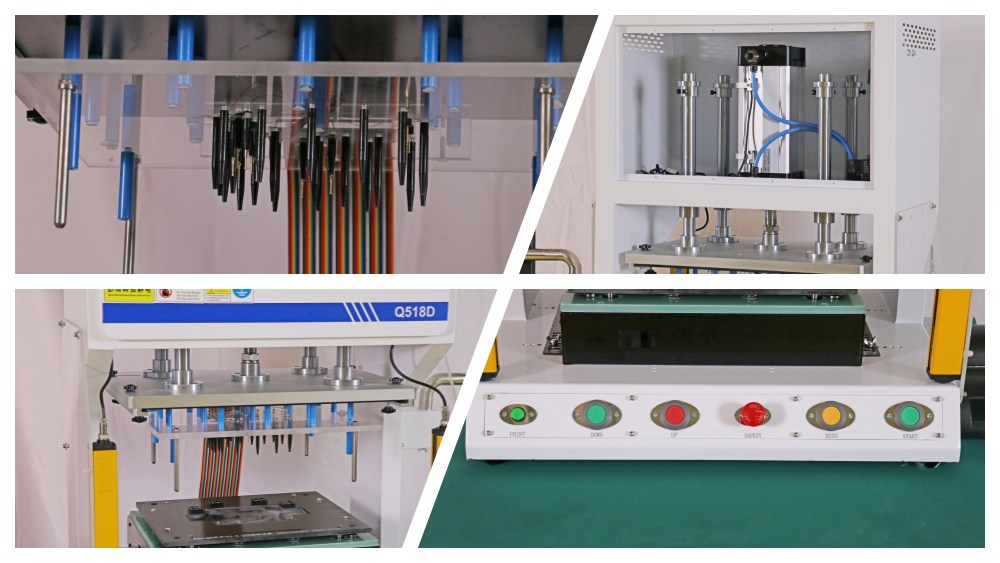

| モデル | I.C.T-Q518D |
| PCBサイズ | 500*380mm (標準) |
| テストポイント | 256点（標準、1024点オプション） |
| テスト速度 | 0.5秒/1024点(オープン/ショート) |
| 2ms～40ms/ステップ（コンポーネント） | |
| スイッチカード | 128/ポット |
| 孤立点 | 10/カート |
| 試験範囲 | 抵抗：0.1Ω～40MΩ |
| 静電容量：1pf～40MF | |
| インダクタンス：1μH～50H | |
| ダイオード：0.1V～6V | |
| 安定化電圧ダイオード: 0.1V ~ 15V | |
| 3端子のVCE飽和測定 | |
| 交流電圧 | 10mVpp～2500mVpp |
| 直流電圧 | 10mV～±1250mV |
| AC/DC電流 | 10μA～20mA |
| テスト頻度 | AC100～100KHz |
| 電解コンデンサの極性検査 | 3エンドテスト |
| SMD 空はんだ付けテスト | オプションの SMD オープン/ショートおよび空のはんだ付けテスト |
| 測定方法 | 多周波試験または振幅位相法 |
| メインプロセッサ | PC対応 |
| オペレーティング·システム | Win7（英語版） |
| 空気圧 | 3~6kg/cm2 |
| 電源 | AC100～240V、50/60Hz、3Kw |
| 寸法 | 8308301600mm |
| 重さ | 約170kg |
| 標準付属品 | テスター（1式）、フィクスチャ（1台）、プリンター（1式） |
※I.C.Tは品質・性能向上に努めておりますが、仕様・外観は予告なく更新する場合がございます。
| SMT ライン機器リスト
I.C.T は、エレクトロニクス製造プロセス全体を最初から最後までカバーする包括的な SMT 生産ライン ソリューションを提供します。当社のシステムは、基板ハンドリング、はんだペースト印刷、高速部品配置、検査、リフローはんだ付け、および小規模生産ニーズ向けの PCB 手動パネル剥離ルーター マシンなどの柔軟なパネル剥離オプションを統合しています。当社は、完全な工場計画、機器の選択、専門的な設置、オペレーターのトレーニング、継続的な最適化を通じてお客様をサポートします。このエンドツーエンドのアプローチは、スマートフォン、自動車、医療、家電業界のメーカーが今日の市場でより高い効率、一貫した品質、そして強力な競争上の優位性を達成するのに役立ちます。
| 製品名 | SMT 行の目的 |
|---|---|
| SMD PCB 組立ライン | ターンキー全自動 SMT 組立ライン |
| SMT マガジンローダー | 裸の PCB を行に自動的にロードします。 |
| はんだペーストプリンター | PCB パッドにはんだペーストを正確に印刷します。 |
| SMT 組立機 | コンポーネントを PCB に正確にマウントします。 |
| BGA リフロー炉 | はんだを溶かして強固な接合を形成します。 |
| 顧客成功ビデオ
ポルトガルでの SMT 回線の配信に成功
2026 年、I.C.T は、車のライトやコントローラーなどの自動車エレクトロニクスを専門とするポルトガルの顧客に完全自動化された SMT 生産ラインを納入することに成功しました。このラインには、ピックアンドプレースマシン、ステンシルシステム、リフローオーブンとシームレスに統合されたオフライン ICT テスターが含まれていました。当社のエンジニアがワンストップで設置とオンサイトトレーニングをサポートし、スムーズな納品を実現しました。お客様からは、ラインの効率向上とシームレスな稼働に高い満足度が得られました。
| サービスとトレーニングのサポート
I.C.T は、SMT、DIP、コーティング生産ライン向けの統合ソリューションを提供し、各装置が連携して製造プロセス全体を最適化します。当社のエンジニアは、設置から運用トレーニングまで完全なセットアップを支援し、お客様のチームがシステム全体を効率的に運用できるようにします。年中無休のリモート サポートにより、継続的なサポートを保証し、ダウンタイムを最小限に抑え、生産性を向上させます。
| お客様の声
当社のクライアントは、当社の完全な SMT ソリューションのシームレスな統合と効率性を常に高く評価しています。オフライン ICT テスターを生産ラインに組み込むことで、お客様はスループットを向上させ、ダウンタイムを削減し、製品品質を向上させることができます。 I.C.T の包括的なサポート システムは、プロセスのあらゆる段階がスムーズに実行されることを保証し、クライアントが高水準を維持しながら生産需要を満たすのに役立ちます。
| 認証と規格
オフライン ICT テスターを含む I.C.T の機器は、CE、RoHS、ISO9001 などの国際認証を満たしています。これらの認証は、当社の製品が安全で信頼性が高く、環境に配慮したものであることを保証します。 SMT の生産ライン全体に認定ソリューションを提供することで、すべての機器が最高の業界標準を満たしていることを保証し、お客様の製造プロセスに準拠した効率的なソリューションを提供します。
| I.C.T の会社と工場について
I.C.T は、完全な SMT、DIP、コーティング生産ライン ソリューションの提供を専門としています。 20 年以上の経験を持つ当社は、お客様の工場に合わせたソリューションを提供し、すべての機器のシームレスな統合を保証します。設計段階から設置およびサポートに至るまで、当社は生産ラインの各コンポーネントが調和して動作することを保証します。品質、イノベーション、顧客サポートに対する当社の取り組みは、70 か国以上で生産ラインの最適化と製造効率の向上に貢献してきました。
インサーキットテスト(ICT)とは何ですか? さらに詳しく >>
