PCBの生産用に適切なAOI検査機を選択することは、いくつかの重要なことに依存します。ニーズに合った機能を備えたマシンを選択する必要があります。これにより、PCBボードを迅速かつ正しく確認できます。を見るときは、これらのことについて考えてください 自動光学検査機。
・ 生産量とミックス
・ 検査の正確性と速度
・ ソフトウェア統合とデータ処理
・ 予算と総コスト
・ ベンダーのサポートとトレーニング
・ スケーラビリティと高度な機能
これらのポイントに注意を払うと、PCBプロセスに適していて良い結果をもたらすAOI検査機を選ぶことができます。
・ 生産量、PCBサイズに一致するAOI検査機を選択します。これにより、迅速かつ正しいチェックを取得できます。
・ ハードボード用の3D AOIシステムを選択します。彼らはより多くの問題を見つけ、 よりも初めてより多くのボードを通過するのに役立ちます 2Dシステム.
・ セットアップ、修正、教育、ソフトウェアなどのすべてのコストについて考えてください。機械の価格だけを見ないでください。これは、あなたがあなたのお金に最も価値を得るのに役立ちます。
・ AOI独自のボードを備えたマシンを試してください。ベンダーがあなたを助けるかどうかを確認してください。これにより、システムが工場でうまく機能し、チームが使用できるようになります。
・ 労働者に頻繁に教えてください。 AOIシステムを清潔にして更新します。これにより、より多くの問題を見つけ、生産品質を安定させるのに役立ちます。

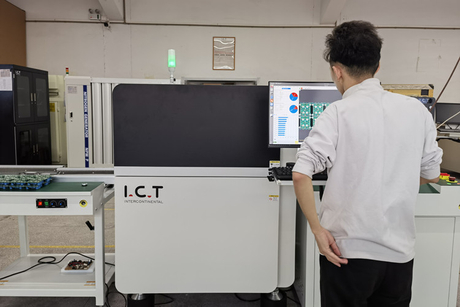

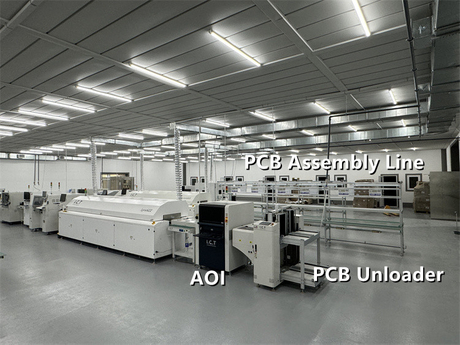

AOIと呼ばれる自動光学検査は、PCBが問題を確認しているときにチェックするのに役立ちます。 AOIは、カメラと特別なライトを使用して、印刷回路基板を調べます。不足している部品の欠落、間違ったピース、不良なはんだ付け、間隔の間違いなど、多くの問題を見つけることができます。生産ラインの異なる時間にAOIを使用できます。たとえば、はんだ付けの後、リフローの前後、波のはんだ付け後に使用できます。 AOIは、高品質のゲートのように機能します。悪いボードが次のステップに行くのを止めます。これにより、問題を早期に修正し、仕事を正しく保つことができます。
自動化されたAOIシステム ができる ことは次のとおりです。
・ 十分なはんだ、間違った部品、欠落している部分、はんだブリッジなどの問題を見つけます。
・ 多くのステップでPCBを確認して、早期に問題を見つける。
・ 特別なライトとネットワークソフトウェアを使用して、より多くの問題を見つけてデータを収集します。
・ 良いボードのみが前進するようにしてください。そうすれば、あなたの製品がより良いです。
PCBの生産にはAOI が必要です 。問題のチェックがはるかに良くなるためです。疲れたりエラーを犯したりするため、手でチェックすると、人々は間違いを逃すことができます。 Automated AOIは、強力なカメラとAIを使用して、高速かつ正確に問題を見つけます。これは、より多くの問題を見つけて、毎回同じ結果を得ることを意味します。
AOIシステムは問題の99％以上を見つけることができますが、通常、人々は60％から90％しか見つかりません。 AOIもはるかに速く動作し、疲れなくなります。
側面 | 手動検査 | 自動光学検査（AOI） |
欠陥検出率 | 60％から90％ | 99％以上 |
スピード | 遅い | 非常に速い |
一貫性 | 疲労による変化 | 常に一貫しています |
労働強度 | 高い | 低い |
自動化されたAOIを使用すると、 問題レートを30％から45％下げることができます。たとえば、問題レートが5％の場合、1％未満に下がる可能性があります。これは、リターンや苦情が少なくなり、顧客がより良い製品を手に入れることを意味します。自動化されたAOIは、強力な品質のチェックを提供し、PCBの生産を安定させるのに役立ちます。
まず、あなたの 生産のニーズが何で あるかを考えてください。印刷された回路基板アセンブリを非常に速く製造する場合は、強力なAOI検査機が必要です。ハイエンドAOIシステムには、 20メガピクセル以上のカメラがあります。 彼らは毎秒80平方センチメートルを超えることができます。これらのマシンは、大きなバッチとハードPCBデザインに最適です。より小さな仕事をすると、エントリーレベルのAOIシステムで十分かもしれません。
AOIシステムティア | 価格帯 | カメラの解像度 | 検査速度（cm²/秒） | 検査タイプ | 使用事例 | 重要な利点 |
エントリーレベル | $ 50,000- $ 80,000 | 5-10メガピクセル | 30-50 | 主に2d | 小規模から中程度の生産量 | 手頃な価格で使いやすい |
ミッドレンジ | $ 80,000- $ 150,000 | 10-20メガピクセル | 50-80 | オプションの3Dアドオンを備えた2D | 中から高生産量 | バランスの取れたコストとパフォーマンス |
ハイエンド | $ 150,000-250,000+ | 20以上のメガピクセル | 80-100+ | 高度なAIを備えたフル3D | 大量、複雑なPCBアセンブリ | 優れた精度、高速スループット |
AOI検査機は、小さな欠陥さえも見つけるはずです。高度なAIを備えた高速オンラインAOIシステムは、わずか10マイクロメートルである非常に小さな間違いを見つけることができます。これにより、品質の問題を止め、ラインを速く動かし続けることができます。 AIおよび機械学習による自動光学検査により、セットアップが高速になり、より多くの欠陥が見つかります。
PCBがどれだけ大きくて厚いかを確認してください。ほとんどのAOIシステムは、最大 510 x 460ミリメートルのボードで動作します。 一部のマシンは、さまざまなセットアップでダブルレーンラインまたはシングルレーンラインを処理できます。
構成 | 最大PCBサイズ（mm） |
一般的な | 510 x 460 |
ダブルレーン | 510 x 330 |
単車線 | 510 x 600 |
自動AOIマシンは、PCBの厚さを 0.3〜6.0ミリメートルに確認できます。また、プラスまたはマイナス3.0ミリメートルまで曲げられたボードを処理することもできます。これは、多くの種類の印刷回路基板のデザイン、さらにはトリッキーな設計に使用できることを意味します。
2D AOI検査システムは、部品の欠落やはんだブリッジなどの単純な表面の問題に適しています。しかし、3D AOIシステムはさらに多くのことを行います。高さ、体積、形状を測定します。持ち上げられたリードやはんだジョイントの悪い問題を見つけることができます。 3D AOIはを見つけ 、最大30％の欠陥 、初めて25％のボードを通過するのに役立ちます。を選択する必要があります。 ビジーまたはハードPCBアセンブリの 3D AOI検査システム
ヒント：3D AOIシステムは、 PCBの両側を一度に確認できます。また、 2Dシステムよりも 影や曲がったボードでもうまく機能します。
強力なソフトウェアで自動AOIシステムを選択します。優れたソフトウェアを使用すると、検査データを工場ネットワークに接続できます。バーコードスキャン、リモートアクセス、AI駆動型の欠陥発見などの機能は、チェックを追跡および改善するのに役立ちます。自動化と統合により、品質制御が容易になります。
価格だけでなく、すべてのコストについて考えてください。を合計します インストール、トレーニング、ソフトウェア、メンテナンス。これらのコストを、より少ない間違いから節約し、ハンドチェックを減らすことから節約するお金と比較することにより、投資収益率を把握します。 オンラインROI計算機は、 お金を取り戻すのにどれくらいの時間がかかるか、合計価値が何であるかを確認するのに役立ちます。

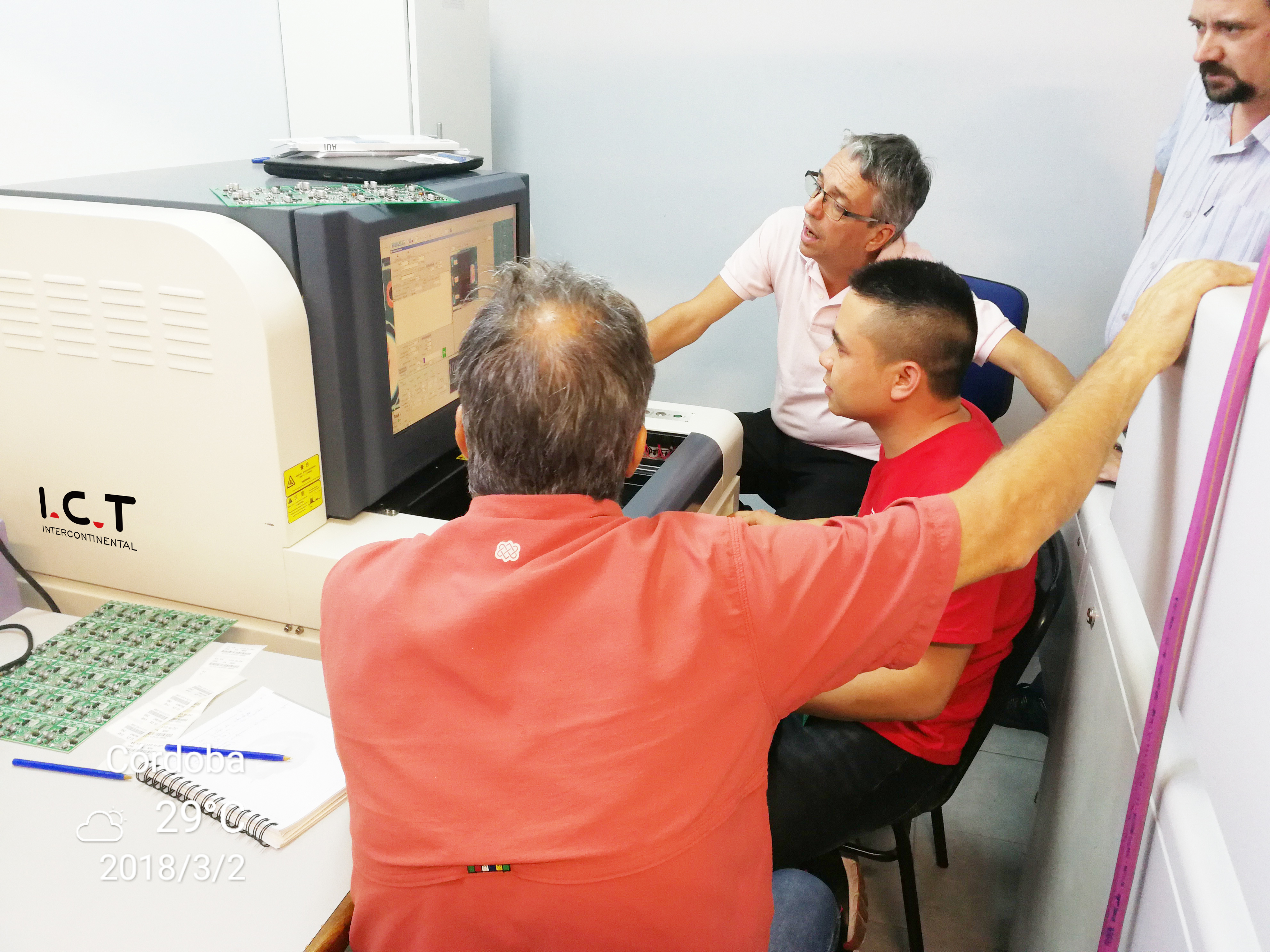

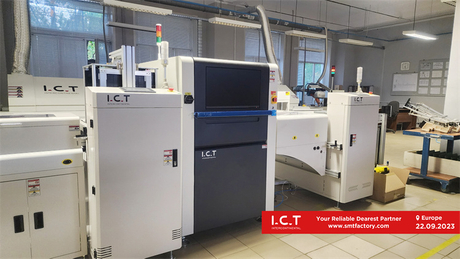

良いサポートとトレーニングを提供するベンダーを選びます。優れたサポートは、問題を迅速に修正し、自動化されたAOIシステムを動作させ続けるのに役立ちます。トレーニングにより、チームがAOI検査機を正しい方法で使用するようにします。これにより、投資が保護され、生産が迅速に実行されます。
印刷された回路基板に必要なものについて考えることから始めます。ボードのサイズ、形状、厚さを見てください。 PCBに 多くの小さな部品が近くに近づいている場合、強力なAOIシステム が必要です。一部のボードには多くのレイヤーがあり、BGA SやQFNなどの特別な部品を使用しています。これらのことにより、ボードのチェックが難しくなります。変更してプログラムできるAOI検査機が必要です。これにより、新しいデザインと多くの部品に追いつくことができます。
・ ハードPCBレイアウトとパックされた部品 には、多層ボード用のAOIシステムが必要です。
・ パーツの間隔とマークの方法は、AOIシステムが問題を発見するのに役立ちます。
・ タイトなスペースとさまざまな高さが影を作る可能性があるため、透明な写真と良い光が必要です。
・ 特別な部品が変更される可能性のあるAOIシステムが必要です。
・ メーカーと早く作業するのに役立ちます。チェックが簡単なボードの設計が役立ちます。
自動化された光学検査が良くなると、人工知能と機械学習の使用が増えています。これらのツールは、より多くの問題を見つけて、速くチェックし続けるのに役立ちます。
ヒント：PCBのデザインに今以降に適合するAOIシステムを常に選択してください。これにより、製品が変更されるにつれてチェックが強くなります。
AOIマシンを購入する前に、さまざまなマシンを試して比較する必要があります。各AOIシステムは、独自の方法でボードをチェックします。写真を使用して変更を見つけるものもあれば、各部分を測定し、ルールを使用して問題を見つけるものもあります。通常、部品を測定するシステムは、より多くの実際の問題を見つけ、誤報が少なくなります。
AOIシステムを比較するのに役立つ簡単なガイドを次に示します。
1. AOIシステムに何をしたいかを決定します。見つけなければならない問題について考えてください。
2。 写真を使用するシステムを測定のシステムと比較します。画像システムはセットアップが速くなりますが、より多くの問題を見逃す可能性があります。
3. 新しい部品を追加するとき、またはプロセスを変更すると、AOIシステムが変更できるかどうかを確認します。
4. すぐにデータを提供し、より良くなるのに役立つシステムを探してください。
5. AOIシステムをセットアップして動作させるのにかかる時間を確認します。
6. 会社からの支援とサポートについて尋ねてください。
7. メガピクセルだけでなく、カメラがどれだけ透明であるか、どのくらいの速さで動作するかを確認してください。
8。 システムが誤ったアラームを与える頻度を確認します。多くの人があなたのチームを遅くすることができます。
9. システムが見つけることができる問題に関する報告を会社に依頼します。
10。 より良いチェックのために、Tri-Color LED sのような良いライトを測定して使用するシステムを選択します。
注：自分のボードでAOIマシンをテストすることは、工場でどれだけうまく機能しているかを確認するための最良の方法です。
AOI検査機 の価格を見ると、最初のコスト以上のものを考える必要があります。所有権の総コストには多くの部分があります。これがあなたが何を考えるべきかを見るのに役立つテーブルです：
コストファクター | 説明 | 典型的なコスト範囲 |
マシンコスト | タイプ（2Dまたは3D）、カメラのクリア、ブランド名による変更 | $ 5,000-200,000以上 |
インストール費用 | あなたのラインにセットアップ、トレーニング、および追加するのがどれほど難しいか | $ 5,000- $ 15,000 |
メンテナンスと維持 | クリーニング、ソフトウェアの更新、および部品の修正 | 毎年5,000ドル - $ 15,000 |
ランニングコスト | パワー、あなたが使い果たすもの、および労働者の支払い | 毎月1,000ドルから3,000ドル |
ソフトウェアライセンス料 | 支払う必要がある特別なソフトウェア | 毎年2,000ドル - 12,000ドル |
従業員の訓練費用 | 各労働者のための最初と新しいトレーニング | 労働者あたり1,000ドル - 5,000ドル |
セットアップ中のダウンタイム | マシンをセットアップして追加するときに仕事の時間を失った | たくさんあります |
システム統合（NRE料金） | システムにマシンを追加するための1回限りの料金 | $ 20,000- $ 150,000 |
マシンの動作を維持し、新しい部品を購入するには、時間の経過とともに費用がかかります。マシンのクリーニング、修正、チェックを計画する必要があります。マシンが壊れたり、ソフトウェアが停止した場合、ボードを作る時間を失います。優れたAOIシステムを選択して定期的なケアを計画することで、お金を節約し、マシンを保護することができます。
ヒント：各AOIシステムの実際の価格を確認するために、5年間すべてのコストを合計します。これにより、AOIマシンを購入するときに賢明な選択をすることができます。
AOIマシンを販売している会社が信頼されているかどうかを常に確認する必要があります。カスタマーレビューとストーリーは、AOIシステムが実際の生活でどのように機能するかを示しています。他のPCBメーカーは、マシンが使いやすく、うまく機能するかどうかを知ることができます。これらのストーリーは、あなたが数字を過ぎて見て、信頼できる会社を見つけるのに役立ちます。
・ カスタマーレビューは、AOIシステムが実際の工場でどのように機能するかを示しています.
・ 他のユーザーからのストーリーは、何が良いのか、何がそうでないかを示しています。
AOI検査機を選ぶとき、人々は時々間違いを犯します。これらの間違いは時間とお金を無駄にすることができます。ここにあなたがすべきでないことがいくつかあります：
・ PCBサイズまたはどれだけ稼ぐかに適合しないAOIシステムを選択します。これにより、作業が遅くなるか、重要な問題を見逃す可能性があります。
・ あなたは価格のみを見て、 すべての費用を忘れています。一部のマシンは、修正またはソフトウェアにかかる費用がかかります。
・ 独自のボードでAOIマシンをテストしません。これは、使用するときにすべての問題を見つけることはないことを意味します。
・ 労働者にAOIシステムの使用方法を教えません。彼らが何をすべきかわからない場合、彼らは問題を見逃したり、それを間違って使用したりするかもしれません。
・ ソフトウェアの更新を忘れたり、マシンの世話をしたりすることを忘れます。これにより、AOIシステムが新しい問題を見逃す可能性があります。
ヒント：購入する前に、常に自分の工場でAOIシステムを試してください。チームがそれを使用する方法を知っていることを確認し、うまく機能し続けてください。
いくつかの良いステップに従うことで、AOI検査機からさらに多くを入手できます。これらの手順は、より多くの問題を見つけ、より良いボードを作り、お金を節約するのに役立ちます。
・ 高速で透明なカメラ でAOIシステムを選択します。これらのマシンは、間違った場所の部品、はんだ橋、欠落している部品のような小さな問題を見ることができます。
・ 独自のPCBデザインの特別なチェックを行います。カスタムチェックは、ボードにとって特別な問題を見つけるのに役立ちます。
・ 労働者にAOIシステムの使用方法を教えます。熟練した労働者は、AOIの結果をより良く設定、修正、読み取ります。
・ チームに頻繁に新しいトレーニングを提供します。これにより、業界の新しいAOI機能と変化について学ぶことができます。
・ 手でチェックする代わりにAOIを使用します。これにより、間違いが削減され、問題が速くなります。
・ 早期に問題を見つけます。早期チェックは、ボードの固定を減らし、悪い製品が顧客に行くのを止めることを意味します。
・ AOIシステムを清潔で更新してください。それの世話をすることは、より多くの問題を見つけ、長持ちするのに役立ちます。
ベストプラクティス | 利点 |
高性能AOIシステム | より多くの問題を見つけ、より速くチェックします |
カスタム検査セットアップ | 正しい問題を見つけます |
熟練したオペレーター | より少ない問題、より良い結果を逃します |
早期の欠陥検出 | コストが少なく、より良いボードになります |
注：これらのことを行う企業は、 問題を最大20％少なく、15％の作業を行うことができます.
適切なAOI検査機を選択すると、生産ニーズ、精度、速度、および 総コストを検討することができます。マシン機能をPCBデザインに一致させ、将来の成長を計画する必要があります。このガイドの手順とチェックリストを使用して、賢明な選択をするのに役立ちます。 ��
ヒント：ベンダーと話をして、デモを求めてください。動作しているマシンを見ると、工場に合っているかどうかが決まります。
2d AOIは、欠落または置き忘れの部分がある場合、表面にチェックします。 3d AOIは、高さと形状を測定します。 3D AOIでより多くの隠された問題を見つけることができます。ボードに複雑な部品がある場合、または特別な精度が必要な場合は、3Dを選択してください。
AOIマシンを毎週掃除して確認する必要があります。新しいバージョンが出てきたら、ソフトウェアを更新します。定期的なケアにより、マシンはうまく機能し続け、より多くの欠陥を見つけるのに役立ちます。
はい、任意のバッチサイズにAOIを使用できます。小さなバッチの場合は、単純なAOIシステムを選択します。大きなバッチの場合は、より高速でより高度なマシンを選択します。常にマシンを生産ニーズに合わせてください。
オペレーターはの結果をセットアップ、実行、および読み取り方法に関する基本的なトレーニングが必要です 、AOIシステム。多くのベンダーは、段階的なガイドとビデオを提供しています。優れたトレーニングは、より多くの問題をキャッチし、マシンをよりよく使用するのに役立ちます。
