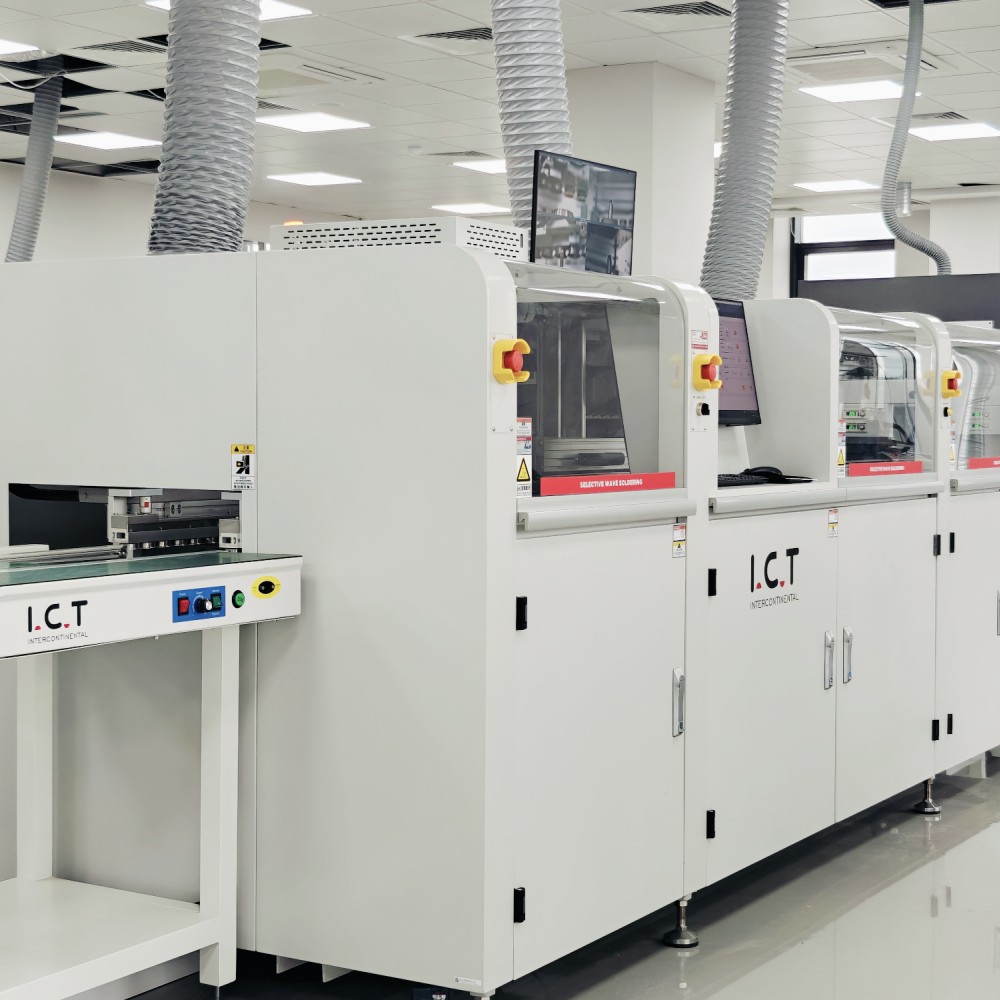

| SMT ディップはんだ付け PCB マシン – プロ仕様のディップはんだ付け PCB マシン
I.C.T W シリーズ SMT ディップはんだ付け PCB マシンは、THT および DIP ライン向けのコスト効率の高いディップはんだ付けマシンの価格ソリューションです。このはんだ付けディップ PCB マシンは、正確なフラックス配置を実現する日本製黒田精密ノズル、安定した温度曲線を実現する独立した水平加熱ゾーン、および通常動作をわずか 7kW で維持するスマートな省電力設計を備えています。オプションの窒素保護は鉛フリー基準を完全に満たします。自動車エレクトロニクス、スマート メーター、産業用基板で広く使用されているこの SMT ディップはんだ付け PCB マシンは、市場で最高のディップはんだ付けマシンの価格性能比を提供します。
| 特徴
調整可能な噴霧領域とピラミッドフィルターを備えた日本製黒田ノズルは、すべての基板に薄く均一なフラックス層を作成します。デジタル流量計と安定した圧力タンクにより、フラックスの使用量が半分に削減され、チャンバーを清潔に保つことができます。これにより、THT の大量生産におけるはんだ付けディップ PCB 機械の実質的な節約が実現します。
サードパーティの過熱保護と PLC+PID 閉ループ制御により、強固な安全バリアが構築されます。リアルタイム監視と即時シャットダウンにより、オペレーターと SMT ディップはんだ付け PCB マシン全体が 1 日の稼働中に保護されます。
閉じた熱風経路と整流板を備えた独立した水平加熱ゾーンにより、基板全体に完全にバランスのとれた温度が提供されます。ウォームアップに必要な時間はわずか約 15 分で、通常の電力は 7kW のままです。これは、同様のディップはんだ付け機の価格オプションの中で最もスマートな加熱です。
| DIPライン設備一覧
| モデル | W4 | W3 | W2 |
| 寸法：（mm） | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| 重量(kg) | 約1500kg | 約1200kg | 約790kg |
| 電源 | 3P5W、380/220V 50Hz | 3P5W、380/220V 50Hz | 3P5W、380/220V 50Hz |
| 起動電力 | 32kw | 24kw | 16kw |
| 動作電力 | 12kw | 9kw | 7kw |
| 制御システム | plc | ||
| スプレーシステム | |||
| 伝送方式 | ステップモーター | ||
| スプレー圧力 | 0.25Mpa～0.4Mpa | ||
| ルクスフロー | 10--100ml/分 | ||
| 排気径 | Φ200mm | ||
| 排気能力 | 25m3/分 | ||
| 予熱システム | |||
| 予熱モード | 熱風 | ||
| 制御モード | PID+SSR | ||
| 予熱ゾーン | 4 | 3 | 2 |
| 予熱長さ | 1800mm | 1600mm | 1200mm |
| 予熱温度 | (室温)-250℃ | ||
| ウォームアップ時間(分) | 約15分（設定150℃） | ||
| コンベヤー システム | |||
| PCB サイズ:LxW(mm) | 最小:80x60mm;最大:400x300mm | ||
| コンベヤー速度 | 0～2000(mm/分) | ||
| コンベヤー高さ | 750+/-20 (mm) | ||
| 指 | ダブルフック爪（標準） | ||
| コンベヤー 幅制御 | 手動で | ||
| コンベヤー 角度 | 4～7度 | ||
| はんだ付け システム | |||
| はんだポットスタイル | メカニカル モーター ドライブ | ||
| はんだポットの材質 | フルチタン（スタンダードFT） | ||
| はんだポット温度 | 300°C | ||
| はんだポット容量 | 鉛フリー 350kg | 鉛フリー 300kg | 鉛フリー 250kg |
| 他の | |||
| フィンガークリーニングシステム | ブラシ | ||
| DIPライン設備一覧
当社の DIP 生産ラインは、効率的かつ正確な PCB アセンブリのための高度なツールを提供します。完全に自動化された DIP ラインには、部品を正確に配置するための DIP 挿入ライン、スムーズな PCB 進入のためのウェーブ ローダー、安全な排出のためのウェーブ アンローダー、および最終チェックのための組立ベルト ラインが含まれています。この高品質の PCB DIP 生産ラインは、安定した動作、信頼性の高い THT 挿入、およびコスト効率の高い組み立てを保証し、さまざまな業界のニーズに対応します。モジュラー設計と I.C.T のグローバル サポートにより、スルーホール タスクの生産性が向上します。
| カスタマーサクセスビデオ
ウルグアイのスマート メーター工場は、DIP ラインをアップグレードするために当社の SMT ディップはんだ付け PCB マシンを選択しました。お客様は、大型部品を含む複雑な基板に安定した鉛フリーはんだ付けを必要としていました。当社のエンジニアは現場に到着し、設置とトレーニングを 1 週間で完了し、機械はわずか 7kW の出力で欠陥ゼロでフル生産を開始しました。工場長は、はんだ付けディップ PCB マシンが完璧に動作している様子を短いビデオに録画し、エネルギー消費量が少なく、投資収益率が高いことを強調しました。このプロジェクトは、多くの南米電子機器メーカーのベンチマークとなっています。
| 専門家によるサービスとトレーニング
最初の工場調査から長期的なスペアパーツの供給まで、I.C.T は完全なパートナーシップを提供します。当社のエンジニアは 48 時間以内にどの国にも到着し、オンサイトでのラインの最適化、無料のソフトウェア アップグレード、カスタマイズされたトレーニング プログラムを提供し、お客様の SMT ディップはんだ付け PCB マシンが初日から最大の生産量を達成できるようにします。
| お客様からの賞賛
工場では、当社の SMT ディップはんだ付け PCB 機が、その比類のないディップはんだ付け機の価格、超低電気代、安定した毎日のパフォーマンスで高く評価されています。彼らは特に、長時間の海上輸送に耐える強力な木製輸出梱包、迅速なビデオ通話のトラブルシューティング、および機械が既存の SMT 回線に簡単に接続できることについて言及しています。
| 品質認証
すべての I.C.T はんだ付けディップ PCB 機械モデルは CE、CCC、UL、RoHS、ISO9001 認証を取得しており、さらに省エネ加熱およびフラックス システムに関する複数の発明特許を取得しているため、お客様は品質とコンプライアンスに完全な自信を得ることができます。
| I.C.T の会社と工場について
2012 年に設立され、中国の東莞に本社を置く I.C.T は、12,000 平方メートルの近代的な工業団地と 8 つの海外倉庫を所有しています。 89 名の専任スタッフ (上級エンジニア 20 名を含む) と登録資本金 3,000 万ドルを擁する当社は、板金から最終試運転まで、あらゆる SMT ディップはんだ付け PCB 機械を独自に開発、製造、テストしています。
72 か国の 1,600 を超えるアクティブな顧客にサービスを提供する当社は、完全なローカライズされたサービス チームを構築しており、エンジニアは 48 時間以内に世界中のほとんどの拠点に到達できます。 SMT リフロー オーブンから DIP ウェーブはんだ付けラインまで、単体のマシンからターンキー プロジェクトまで、I.C.T は生涯技術サポートとリスクのないアフターサービス保証付きで、最も競争力のある SMT ディップはんだ付け PCB マシンの価格を提供します。
