I.C.T-Acrab350
I.C.T
| 数量： | |
|---|---|
| I.C.T Acrab シリーズ PCB ディップはんだ付け機
I.C.T Acrab シリーズ PCB DIP はんだ付け機は、世界中で大量のスルーホール アセンブリに実績のある主力製品です。 3 つのモデルは 350 mm、450 mm、または 615 mm PCB を処理します。高度なフラックス スプレー、長い予熱ゾーン、超安定デュアル ウェーブ、スマート PC+PLC 制御により、複雑な自動車用基板に優れた濡れ性とゼロ ブリッジを実現します。オプションの窒素保護により、大量のはんだとエネルギーを節約しながら、ドロスを最大 90 % 削減し、鏡のように明るい接合を生成するスポット ウェーブはんだ付け機が作成されます。工具不要のメンテナンスと世界規模のオンサイト サービスにより、ラインの稼働を最大限の利益で維持します。
| 特徴
日本製黒田精密ノズルとステッピング モーター ドライブにより、均一で再現性のあるフラックス コーティングが保証されます。モジュール全体が引き出しのように引き出せ、自動クリーニング機能、標準フィルター、内蔵排気機能が備わっています。オプションの窒素フラックス システムを追加すると、チャンバーをクリーンに保ち、フラックスの使用量を大幅に削減する本格的なスポット ウェーブはんだ付け機が完成します。
水平リフロー設計と厚い断熱綿を備えた 3 つの独立した 1800 mm 熱風 + IR ゾーンは、わずか 15 分で 250 °C に到達し、PCB 全体で ±2 °C を維持します。ドロワー スタイルのプラグイン モジュールは、ツール不要のサービスを意味します。オプションの上部予熱は、波にぶつかる前に最も厚い多層ボードを完璧に処理します。
特許取得済みの同期チェーンと頑丈なダブルフック チタン フィンガは、重量のある自動車パネルであっても、最大 615 mm 幅の PCB を落下させることなく搬送します。速度精度は±2mm/min以内です。標準の自動フィンガー クリーニングとオプションの電気幅調整により、あらゆる高混合ラインに最適な PCB DIP はんだ付け機になります。
一体型の鋳鉄エナメルコーティングされたポットは、500 ～ 700 kg の鉛フリーはんだを保持し、長年にわたって完全に平らな状態を保ちます。デュアルウェーブ高さの変動は 0.5 mm 未満です。オプションの窒素ブランケットと自動ドロスリターンチャネルスラッシュ酸化により、光沢のある完全なフィレットと大幅なはんだ節約が実現します。これがスポットウェーブはんだ付け機の真のパワーです。
高出力上部対流ファン (オプションの上部 + 下部強制冷却) は、はんだ付け後に基板を急速に冷却し、敏感な部品への熱損傷を防ぎ、挿入機から直接出てくる厚い基板でも美しいはんだ外観を保証します。
PID+SSR 加熱を備えた使いやすい PC+PLC タッチ スクリーンにより、ピンポイントの温度制御とライブ モニタリングが可能になります。自動スタンバイ、完全なアラーム履歴、緊急手動モード、および複数の安全層 (CE/UL 認定) により、この信頼性の高い PCB DIP はんだ付け機で錫の無駄を最小限に抑え、すべてのオペレータの安全と生産性を維持します。
| DIPライン設備一覧
| モデル | アクラブ350 | アクラブ450 |
| 寸法（mm） | 4420X1420X1750 | 4420X1520X1750 |
| 電源 | 3P5W、380/220V 50Hz | 3P5W、380/220V 50Hz |
| 起動電力 | 33kw | 33kw |
| 動作電力 | 8kw | 8kw |
| 制御システム | パソコン+PLC | パソコン+PLC |
| 予熱ゾーン | 3 | 3 |
| 予熱長さ | 1800mm | 1800mm |
| 予熱温度 | (室温)-250℃ | (室温)-250℃ |
| PCB 幅(mm) | 50～350mm | 50～450mm |
| 指 | スプリング押えフィンガー(標準);オプション：バネ押しフィンガー、アヒル口フィンガー | |
| はんだポット容量 | 鉛フリー 500kg | |
| 機械重量(kg) | 約1600kg | 約1900kg |
* I.C.Tは品質とパフォーマンスに取り組み続けています。仕様と外観は、特別な通知なしに更新される場合があります。
| DIPライン設備一覧

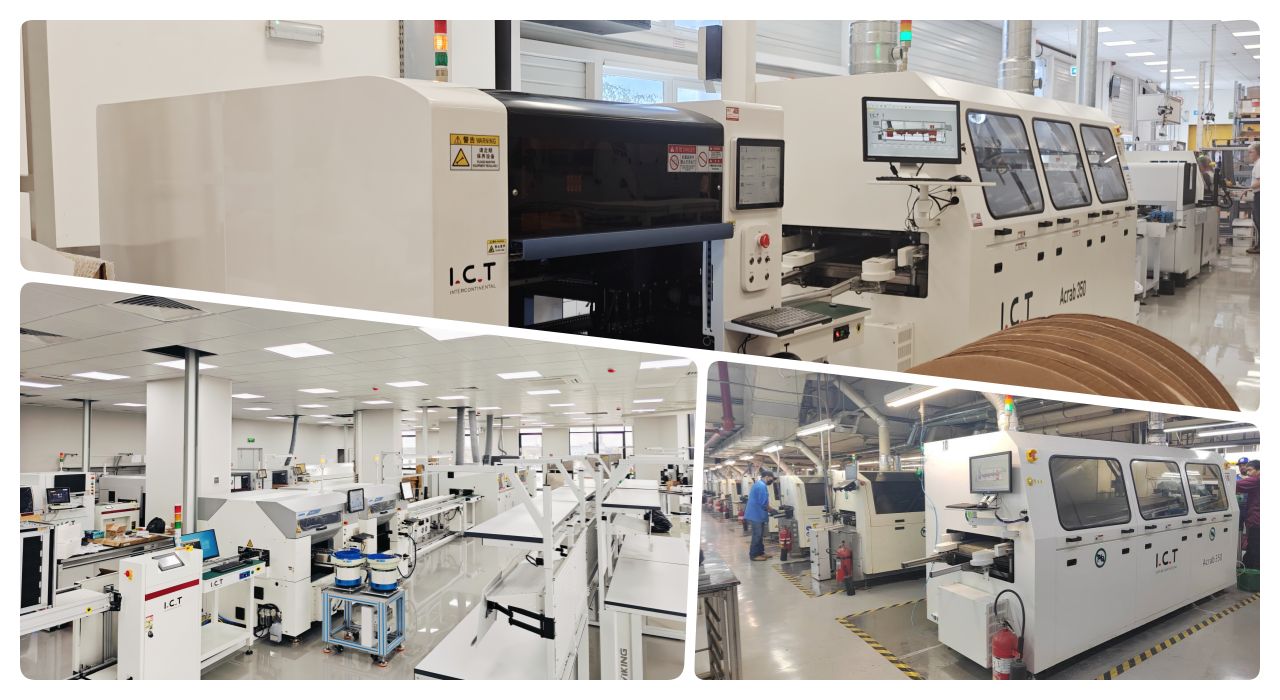

I.C.T は、高速挿入機、スムーズ ウェーブ ローダー/アンローダー、スマート アセンブリ ベルトなど、Acrab シリーズを中心に構築された全自動 DIP ラインを提供しています。窒素保護と組み合わせることで、自動車、家電製品、産業用基板向けの究極のスポットウェーブはんだ付け機ラインとなり、欠陥ゼロ、ドロスを最小限に抑え、スループットを最大化します。モジュール式レイアウトはビジネスの成長とともに成長しますが、グローバルなオンサイト サービスは稼働時間を 100% 近くに保ちます。
| 製品名 | DIPラインでの用途 |
|---|---|
| 自動インサート機 | DIP 生産ライン向けにコンポーネントを PCB に正確に自動的に配置します。 |
THT プラグイン プロセス中に、はんだを溶かして PCB に固体接合を形成します。 | |
正確な THT アセンブリのために特定の領域に選択的にはんだを塗布します | |
DIP で組み立てられた PCB のはんだ接合部と配置欠陥を検査します。 | |
基板入力機と基板出力機 | |
| DIP周辺機器 | DIP生産ライン周辺製品 |
| カスタマーサクセスビデオ
I.C.T のエンジニアはいくつかの工場を支援するためにメキシコに飛びました。現在、自動車エレクトロニクスの顧客の 1 人は、カスタム フィクスチャを使用して、Acrab 350 PCB DIP はんだ付け機で 2 つのまったく異なる PCBA 設計を実行しています。どちらも完璧な濡れ性があり、ブリッジはありません。同じ工場では、コーティング ラインと SS-540 選択ユニットも完璧に稼働しています。彼らは、トータル ソリューションと超高速のオンサイト サポートを称賛する熱烈なビデオ証言を記録しました。
| 専門家によるサービスとトレーニング
当社は、設置、全プロセスのトレーニング、無料保証部品、24 時間 365 日のリモート ヘルプ、定期的なサイト訪問など、すべてを処理します。当社の 20 名の海外エンジニアは、わずか数日で PCB DIP はんだ付け機を初回パス歩留まり 99.5 % 以上で稼働させ、その後、最大の利益を何年も得るためにパラメータの最適化を続けます。
| お客様の声
「梱包は非常に安全でプロフェッショナルです。」 「御社のエンジニアは忍耐強く、熟練しています。すべての問題を 2 日で解決してくれました。」 「ウェーブはんだ付け機はドロスがほとんどなく安定して動作します。これは本当に省エネです。」 「応答速度は驚くべきもので、質問はいつでも 1 時間以内に回答されます。」
| 品質認証
すべての I.C.T PCB DIP はんだ付け機は、CE、RoHS、ISO9001:2015 および複数の発明特許を取得しています。各ユニットは東莞工場で 72 時間の全負荷バーンインと厳格な検査を経て、長年にわたるトラブルのない高性能な動作を保証します。
| I.C.T の会社と工場について
2012 年以来、当社は中国の東莞にある 12,000 平方メートルの近代的な工場内で 90 名近くの従業員を擁するまでに成長しました。当社は、厳格な品質システムの下、すべてのコアコンポーネントを社内で設計および構築します。 72 か国の 1,600 を超えるお客様が、完全な SMT/DIP ラインに関して当社を信頼しています。 8 つの海外オフィスと 20 人のフィールド エンジニアが世界中で迅速なローカル サービスを提供し、スポット ウェーブはんだ付け機ソリューションの長期的なパートナーとなります。
