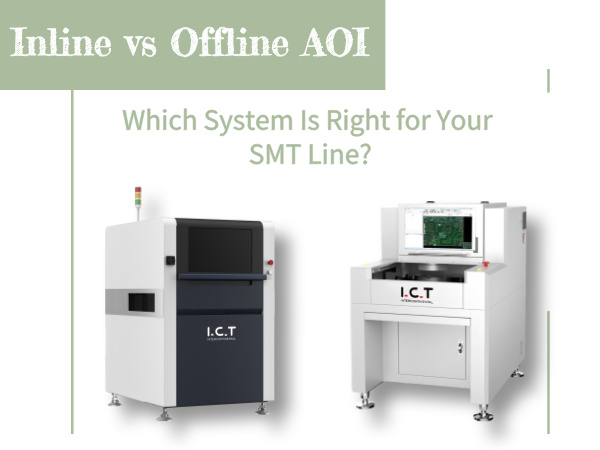

AOI AOI SMT行の検査機が 必要であり 、インラインvsオフラインAOIの理解が重要です。インラインAOIは、 大量の自動化された環境に最適であり、 問題を迅速に検出し、 3D AOI SPI, やAXI などの他の検査システムとシームレスに統合できます。一方、小さなバッチを作成したり、新しいアイデアをテストしている場合、オフラインAOIはより詳細な検査を提供し、通常は初期コストが低くなります。インラインとオフラインAOIを選択することは、生産量、品質要件、将来の成長計画に依存します。
・ インラインAOIは、 各ボードを忙しいラインですぐにチェックします。早期に問題を見つけるための迅速なフィードバックを提供します。これは、品質を高く保つのに役立ちます。
・ オフラインAOI は、小さなバッチまたはプロトタイプに適しています。また、トリッキーなボードにも適しています。詳細なチェックとより多くの選択肢を提供します。メインラインを止めません。
・ 多くのボードを速くする場合は、インラインAOIを選択します。小さな仕事や多くの変更については、オフラインAOIを選択します。厳密な品質チェックが必要な場合は使用してください。
・ インラインとオフラインの両方を使用するAOIは、すべてのニーズに役立ちます。混合ラインの速いチェックと詳細なチェックが得られます。
・ チームを訓練し、明確な目標を設定します。 AOIシステムを予算と計画に一致させます。これは、より良い製品を作り、廃棄物を削減するのに役立ちます。
インラインAOI システムは、今日のSMT行で重要です。これらのマシンは、生産ラインに正しく配置されます。各PCBは、移動するときにマシンを通過します。システムはボードをリアルタイムでチェックします。これは、すぐに問題を見つけるのに役立ちます。間違いが悪化する前に修正することができます。インラインAOIは、高速で忙しい工場に最適です。 3D AOI、SPI、AXIなどの他の検査ツールでうまく機能します。
・ インラインAOIは、すべてのボードが過去に移動するときにチェックします。
・ 問題を迅速に修正するための迅速なフィードバックを取得します。
・ システムは、ラインの速度と一致します。
・ 物事を遅くすることなく、自動化された光学検査を行います。
ヒント： より多くのボードを作成し、品質を高く保つ必要がある場合、インラインAOIが良い選択です。
オフラインAOI システムは、メインラインの一部ではありません。これらのマシンを使用して、ランダムサンプルまたは小さなバッチを確認します。オフラインAOIにより多くの選択肢が与えられます。インラインAOIがお客様のニーズに費用がかかりすぎると良いことです。 印刷回路板とアセンブリをチェックして間違いを確認できます。これらには、配置エラーとはんだ付けの問題が含まれます。
・ オフラインAOIは、新しいアイデアや小さな仕事をテストするのに最適です。
・ 開始時、中央、または生産の終了時に使用できます.
・ このシステムは、一部の業界で厳しい品質ルールを満たすのに役立ちます。
・ 一部のオフラインAOIは、AIと3Dの写真を使用して、より多くの欠陥を見つけます。
インラインvsオフラインAOIを見ると、それらが異なるジョブに合っていることがわかります。インラインAOIは、大きくて忙しいラインに最適です。オフラインAOIは、小規模またはトリッキーな作業に適しています。どちらのシステムも、自動化された光学検査を行い、製品を改善するのに役立ちます。
各システムがSMT行にどのように適合するかを考える必要があります。 inline AOIは、生産ラインに右に接続します。移動するときにすべてのボードをチェックします。システムからインスタントフィードバックが得られます。これにより、問題を迅速に発見し、早期に修正できます。 inline AOI他の検査ツールとうまく機能します。これらのツールには、 自動化されたX線検査が含まれます。あなたはあなたのプロセスの完全なビューを取得します。オフラインAOIはメインラインの一部ではありません。メインワークフローから離れて使用します。それはあなたの主な仕事を止めません。さまざまな時間にボードを確認できます。また、ハードデザインの詳細なチェックを行うこともできます。
速度は製品の製造において重要です。インラインAOIが動くときにボードをチェックします。速い線で留まります。それはあなたの仕事を遅くしません。迅速な結果が得られ、欠陥を速く修正できます。自動化されたX線検査もインラインで実行できます。しかし、それはしばしば遅く、オフラインで使用されます。隠されたはんだジョイントに適しています。オフラインAOIは独自の速度で動作します。インラインAOIよりも遅いです。ただし、各ボードをよく見ることができます。これは、慎重なチェックが必要な場合、または小さなバッチが必要な場合に役立ちます。
コストとスペースは、お好みの大きな要因です。インラインAOI最初はさらにコストがかかります。ラインにスペースが必要です。セットアップも支払います。時間が経つにつれて、それは廃棄物を削減することでお金を節約します。また、あなたがよりよく働くのに役立ちます。オフラインAOIのコストは開始します。ラインを変更する必要はありません。余分なギアは必要ありません。これは、小さな仕事や柔軟性が必要な場合に適しています。自動化されたX線検査により、コストが追加されます。ただし、一部の欠陥タイプには必要です。
側面 | インラインAOI | オフラインAOI |
スピード | 生産ラインに組み込まれたリアルタイム検査。大きな仕事のための高速。 | ラインから離れて動作します。遅いですが、チェックを閉じることができます。 |
料金 | 最初はもっと費用がかかりますが、仕事を改善することでお金を節約します。 | もっとゆっくり;コストは、バッチサイズまたはトリッキーなチェックに依存します。 |
統合 | 迅速な欠陥の発見と固定のためにラインに組み込まれています。 | ライン上ではありません。作業を停止せずにボードをチェックします。 |
柔軟性 | それほど柔軟ではありません。迅速で安定した作業のために作られました。 | より柔軟性。トリッキーな仕事や閉鎖チェックに適しています。 |
典型的な使用 | 速度が重要な電子機器と車で使用されます。 | 慎重なチェックのために航空宇宙、防衛、および医療で使用されます。 |
テクノロジー | より良い結果を得るには、AIと機械学習を使用します. | また、綿密なチェックにはAIと機械学習を使用します。 |
注： インラインvsオフラインAOIシステムには両方とも長所があります。 inline AOIは、SMTやディップなどの高速で忙しいラインに最適です。オフラインAOIは、トリッキーなボード、テストの実行、または閉鎖チェックが必要な場合に適しています。自動化された光学検査と自動化されたX線検査を一緒に一緒に、質の高い目標を達成するのに役立ちます。
inline AOIシステムは、 SMT行でボードを迅速にチェックします。問題を早期に見つけて、製品を製造し続けることができます。これらのシステムは非常に正確で、小さな間違いを見つけます。不足している、または曲がった部分を見ることができます。インラインAOIは、長い間安定したチェックを提供します。多くのマシンは、特別なライトとネットワークソフトウェアを使用しています。これにより、データを簡単に収集して見ることができます。
しかし、インラインAOIにはいくつかの欠点があります。、 最初はかなりの費用がかかりラインにスペースが必要です。一部のシステムでは、いくつかのはんだジョイントや隠された問題を見ることができません。これは、光がそれらのスポットに到達できないときに起こります。ソフトウェアやライトがうまくセットアップされていない場合、より多くの誤った通話が得られるか、欠陥を逃すことがあります。部品が小さくなると、より多くの問題を見つけるには 、3D AOIにアップグレードする必要がある場合があります 。自動化されたX線検査は、隠されたはんだの問題を見るのに役立ちますが、それ以上の費用がかかります。
注： 速度と安定したチェックが必要な場合は、インラインAOIが最適ですが、ハードボードには自動化されたX線検査が必要になる場合があります。
強み | 弱点 |
高速でリアルタイムの検査 | 高い最初のコスト |
非常に正確です | 隠された欠陥を見るのは難しい |
安定したチェックは長い間チェックします | 悪いセットアップからの誤った呼び出し |
簡単なデータ収集 | 小さな部品のアップグレードが必要です |
オフラインAOIは、より柔軟にすることができます。いつでもボードをチェックできます。慎重なチェックを行うか、小さなバッチを見ることができます。このシステムは、新しいアイデアや厳格なルールを満たす必要がある場合に適しています。メインラインを止める必要はありません。自動化されたX線検査を使用して、隠された問題を見つけることができます。オフラインAOIは通常、開始するのにかかる費用が安くなります。必要な場所に移動できます。
しかし、オフラインAOIはインラインAOIよりも遅くなります。すべてのボードをすぐにチェックすることはできません。オフラインAOIのみを使用する場合、速い実行中に問題を見逃す可能性があります。ボードを移動してマシンを使用するには、より多くの人が必要になる場合があります。最良のチェックには、自動化されたX線検査でオフラインAOIを使用できます。これは、航空宇宙または医療分野の仕事に適しています。
ヒント： オフラインAOIより多くの選択肢、慎重なチェックが必要な場合、または特別な仕事のために自動化されたX線検査が必要な場合。
まず、毎日何枚のボードを作るかを見てください。これは、AOIシステムを選択するときに最も重要なことです。たくさんのボードを作成する場合、インラインAOIが最良の選択です。 inline AOIは、すべてのボードがラインを下るときにチェックします。迅速なフィードバックが得られ、すぐに問題を修正できます。 inline AOIは忙しいラインで維持されるため、作業が遅くなりません。
小さなバッチを作成したり、デザインを変更したりすると、 オフラインAOIが優れています。オフラインAOIサンプルまたは特定のボードを確認できます。メインラインを止める必要はありません。ボードをよく見て、必要に応じてチェックを変更できます。
・ 高い生産は、インラインAOIはコストの価値があることを意味します。
・ インラインAOIは、高速チェックを提供し、問題を迅速に見つけます。
・ オフラインAOIは、小さな仕事や仕事の変化に適しています。
・ あなたの速度に合わせてお金を節約するAOIを選択します。
ヒント： AOIシステムがボードの数と一致することを確認してください。これにより、お金を節約し、ラインをうまく走らせます。
あなたはあなたの製品を良いものにし、間違いをほとんど持っていません。 Inline AOIは、早期に問題を見つけるのが得意です。これにより、大きな仕事のために質を高く保つことができます。 Inline AOIは、特別なカメラとソフトウェアを使用して、欠落または間違った部品を見つけます。ルールを満たすのに役立つ着実な結果が得られます。
オフラインAOIは、ボードを注意深くチェックする時間を増やします。余分な注意が必要なハードスポットやテストボードをズームインすることができます。これは、航空宇宙や医療のような厳格なルールのある仕事に適しています。オフラインAOIは、3D画像またはAIを使用してさらに良く確認できます。
インラインとオフラインAOIの両方が、より多くの問題を見つけるのに役立ちます。最良のものは、速いチェックまたは深い慎重なチェックが必要かどうかに依存します。
あなたの工場は時間とともに変わるかもしれません。新製品またはより多くのボードを作ることができます。 inline AOIボードをリアルタイムでチェックし、迅速なフィードバックを提供します。これにより、成長するにつれて品質を高く保つことができます。 Inline AOIは、問題を速くキャッチする必要がある高速で忙しい場所に最適です。
オフラインAOIは、頻繁に変更する必要がある場合に最適です。さまざまなボードを確認したり、ジョブを混ぜたり、プログラムを簡単に切り替えることができます。オフラインAOIは、多くの作業方法に適合し、ジョブを変更するときに時間を節約します。プロセスを大いに変更する必要がある場合、テスト、R&D、および小さなバッチに最適です。
・ オフラインAOIは、多くの種類のボードとジョブを確認できます。
・ 追加のツールの有無にかかわらず、オフラインAOIを使用できます。
・ インラインAOIは、小切手を速く維持し、ラインの一部を維持することで成長するのに役立ちます。
注： ジョブを大いに変更したり、ボードタイプの多くをチェックしたりする場合は、オフラインAOIを簡単に調整できます。
システムを選ぶとき、お金は常に重要です。インラインAOI最初はさらにコストがかかります。マシンを購入して、ラインにセットアップする必要があります。新しいソフトウェアも必要かもしれません。時間が経つにつれて、あなたはお金を節約し、早期に問題を見つけるのでお金を節約します。しかし、最初のコストは高くなります。
オフラインAOIのコストは開始します。ラインを変更したり、余分なギアを購入する必要はありません。これは、中小企業やお金が少ない会社に適しています。成長するにつれてオフラインAOIマシンを追加できるため、簡単に拡張できます。
・ インラインAOI：最初はコストがかかりますが、後でお金を節約します。
・ オフラインAOI：最初はコストが低く、後で追加するのは簡単です。
ヒント： 購入する価格だけでなく、総コストについて考えてください。各システムが将来の品質、速度、成長にどのように役立つかを見てください。
忙しいSMT行がある場合は、毎日多くのボードをチェックする必要があります。 inline AOIは高速で、ラインで動作します。移動するときにすべてのボードをチェックします。迅速なフィードバックが得られ、すぐに問題を修正できます。これにより、間違いが次のステップに移動するのが停止します。
オフラインAOIは、この仕事には良くありません。各ボードを手作業で入れる必要があります。これには多くの時間がかかり、物事を遅くします。マシンが高速であっても、ボードを出入りするボードは時間を浪費します。大量のSMT行には、高速チェックと迅速なフィードバックが必要です。オフラインAOIこのニーズに追いつくことはできません。
ヒント： 大量の作業には、inline AOIを使用します。時間を節約し、間違いを下げ、ラインをうまく機能させ続けます。
新しいデザインや少額の注文を作成する場合は、セットアップを大いに変更する必要があります。オフラインAOIにより多くの選択肢が与えられます。いつでもボードをチェックできます。メインラインを停止したり、ハードセットアップを行う必要はありません。
インラインAOIはここで使用するのが難しい：
・ 新しいボードごとに多くの時間を費やします。
・ オペレーターは、変更ごとに検査ルールを設定する必要があります。
・ このセットアップは、特に物事を変更する必要がある場合は、プロジェクトを遅くすることができます。
・ インラインAOI平らでシンプルなボードで最適に機能します。新しいプロトタイプには、多くの場合、トリッキーな形状と部分があります。
・ プロトタイプラインは多くの場合手動で、大きく変化します。 AOIシステムはいくつかの間違いを見逃す可能性があります。
・ AOI SMT行をチェックするだけです。手動の作業中に多くの間違いが発生しますが、AOIはチェックしません。
・ セットアップとチューニングには数日かかる場合がありますが、これは迅速なプロジェクトには長すぎます。
オフラインAOI必要に応じてボードをチェックできます。詳細を見て、変更を速くすることができます。これは、研究、テスト、小さな仕事に適しています。
注： 新しいデザインと小さなバッチの場合、オフラインAOIは、柔軟性を維持し、早期に問題を見つけるのに役立ちます。
大小の仕事をする場合、それらを切り替える必要があります。両方のAOIシステムを一緒に使用できます。 inline AOIは、大きな仕事を速くチェックし、ラインを動かし続けます。オフラインAOIは、特別なプロジェクトに役立ちます。緊密なチェック、新しいデザイン、または特別な注意が必要なボードに使用できます。
一部の工場では、両方のシステムを同時に使用しています。インラインAOIの速度とオフラインAOIの選択を取得します。また、オフラインAOIを使用して、インラインAOIを通過しなかったボードをチェックすることもできます。これは、困難な品質のルールを満たし、多くの種類の仕事を処理するのに役立ちます。
シナリオ | Best AOI選択 | なぜうまくいくのか |
大量生産 | インラインAOI | 高速で自動化されたリアルタイムフィードバック |
プロトタイピング/小さなバッチ | オフラインAOI | 柔軟で簡単なセットアップ、詳細な分析 |
混合生産 | インラインとオフラインの両方 | すべてのニーズをカバーし、効率を最大化します |
インラインvsオフラインAOIを見ると、ほとんどの場合、どのように機能するかを考えてください。適切なミックスは、品質とスピードの目標を達成するのに役立ちます。
AOI SMT行の最良のAOIシステムこのチェックリストは、スマートな選択をするのに役立ちます。 を選択します。
1。 生産量
o インラインAOIは、忙しく自動化されたラインに適しています。
o オフラインAOIは、小さなバッチまたは多くの変更に適しています。
2。 品質目標
o inline AOI問題が高速で問題を見つけ、迅速なフィードバックを提供します。
o オフラインAOI慎重なチェックと特別な検査を行うことができます。
3。 予算
o inline AOIは最初はさらにコストがかかりますが、後でお金を節約します。
o オフラインAOIは、より安価で、より小さなジョブに適合します。
4。 スペースと統合
o インラインAOIは、ラインの部屋が必要で、他のツールで動作します。
o オフラインAOIはメインラインから離れており、物事を遅くしません。
5。 将来の成長
o インラインAOIは、後でもっとボードを作成したい場合に適しています。
o オフラインAOIは、新しいジョブや製品で簡単に変更できます。
ヒント： 今必要なものと、後で必要なものについて考えてください。正しいAOIシステムは、目標を達成し、仕事を改善するのに役立ちます。
多くの企業は、AOIシステムを選択する際に間違いを犯します。何を探すべきかを知っていれば、これらを避けることができます。
一部の人々は、 より多くのカメラメガピクセルが常により良い結果を意味すると考えています。しかし、カメラの感受性、視野、およびマシンの動きがどれほど重要であるかがより重要です。メガピクセルが少ないが、より明確な写真と高速なチェックを提供すると、高感度が高いカメラはより良く機能する可能性があります。メガピクセルや価格など、1つのことだけを気にかけている場合は、発見された欠陥の数、信頼性がどれほど信頼できるか、プログラムがどれほど簡単かなど、他の重要な部分を見逃す可能性があります。 1つだけに焦点を当てることで、実際のニーズに合わない悪いAOIの選択につながる可能性があります。
人々が犯す他の間違いは次のとおりです。
・ 検査ルールを厳格すぎるか、簡単すぎるため、問題を逃したり、誤報が多すぎたりする可能性があります。
・ 間違ったライトまたはカメラの設定を使用します。
・ 労働者を訓練しないため、チェックが遅くなり、より多くのエラーが発生します。
・ AOIテクノロジーが変更されたときにトレーニングを更新しない。
・ 自分のボードに合った検査手順を忘れる。
実際の例では、AOIマシンを良くし、カスタムチェックを作成し、チームをトレーニングすると、 欠陥が20％減少し、15％の作業が速くなることが示されています。 AOIシステムを選択するときは、すべてではなく、すべてを見る必要があります。
最高のAOIシステムを選択すると、SMT行のニーズが何であるかに依存します。インラインAOIは、多くのボードを速くする線に適しています。オフラインAOIは、小さな仕事や新しいアイデアのテストに適しています。 AOIシステムを 生産目標に一致させる必要があります 。
・ 製品をより良くし、無駄を減らし ます.
・ プロセスの改善に役立つクイックデータを取得します。
・ トリッキーなPCBデザインと高速作業を処理できます。
うまくやるには、次の手順に従ってください。
1。チェックしたいものの明確な目標を作成します.
2。AOIを設定する場所とセットアップ方法を決定します。
3.チームにシステムの使用方法を教えます。
4。AOIマシンを試して調整します。
5。LINKAOIデータは、他のチェックを使用しています。
6.システムをより良くし、世話をしてください。
正しいAOIシステムは、より良い製品を作り、支出を減らし、ビジネスを成長させるのに役立ちます。
インラインAOI でボードをすぐに確認できます。これは、問題が発生するとすぐに問題を見つけることを意味します。あなたのSMTラインは迅速に動き続け、減速しません。あなたはより良い製品を作り、少なく捨てます。
はい、同じ場所で両方のタイプを使用できます。 Inline AOIは、多くのボードを速くチェックするのに適しています。 オフラインAOI は、新しいデザインまたは特別なボードに適しています。両方を使用すると、より多くのものをチェックし、品質を高く保つことができます。
AOIシステムを頻繁に確認して調整する必要があります。ほとんどの人は毎月これをすると言います。最良の結果を得るために、マシンメーカーが言うことを常に聞いてください。
あなたのチームは、オフラインAOIの使用方法を学ぶ必要があります。マシンには多くのツールとオプションがあります。トレーニングは、チームがより多くの間違いを見つけ、システムをよりよく使用するのに役立ちます。
