| ディップはんだ付け機
– 信頼性の高い熱交換器製造用の PCB THT 機械
I.C.T W シリーズ ディップはんだ付け機は、熱交換器、自動車および産業用基板に特に適した実績のある PCB ウェーブはんだ付け機です。この PCB THT マシンは、正確なフラックス配置を実現する日本製黒田ノズル、安定した曲線を実現する完全に独立した水平加熱ゾーン、わずか 7kW で動作を維持する省電力設計を特徴としています。オプションの窒素システムにより、クリーンな鉛フリーの接合が実現します。このディップはんだ付け機は世界中で何千もの導入実績があり、熱交換器やその他の複雑なアセンブリに高品質のディップはんだ付け機を必要とする工場にとって信頼できる選択肢となっています。
| 特徴
変更可能な噴霧ゾーンとピラミッドフィルターを備えた日本製黒田ノズルは、すべてのボード上に極薄で均一なフラックス層を配置します。デジタル流量計と圧力タンクは、フラックスがどれだけ残っているかに関係なく、完璧な安定性を維持します。これは、あらゆる PCB ウェーブはんだ付け機の中で最もスマートなフラックス システムです。
サードパーティ製の過熱センサーが PLC+PID 閉ループ制御および緊急停止と連携して、壊れない安全性を形成します。リアルタイム表示と自動シャットダウンにより、温度設定 1.0 で終日動作してもすべてが安全に保たれます。
閉じた熱風循環と整流板を備えた独立した水平加熱ゾーンにより、左から右までまったく同じ温度が得られます。ウォームアップに必要な時間はわずか 15 分で、通常の電力は 7kW に留まります。これは類似の PCB THT マシンの中で最もバランスの取れた加熱です。
| DIPライン設備一覧
| モデル | W4 | W3 | W2 |
| 寸法：（mm） | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| 重量(kg) | 約1500kg | 約1200kg | 約790kg |
| 電源 | 3P5W、380/220V 50Hz | 3P5W、380/220V 50Hz | 3P5W、380/220V 50Hz |
| 起動電力 | 32kw | 24kw | 16kw |
| 動作電力 | 12kw | 9kw | 7kw |
| 制御システム | plc | ||
| スプレーシステム | |||
| 伝送方式 | ステップモーター | ||
| スプレー圧力 | 0.25Mpa～0.4Mpa | ||
| ルクスフロー | 10--100ml/分 | ||
| 排気径 | Φ200mm | ||
| 排気能力 | 25m3/分 | ||
| 予熱システム | |||
| 予熱モード | 熱風 | ||
| 制御モード | PID+SSR | ||
| 予熱ゾーン | 4 | 3 | 2 |
| 予熱長さ | 1800mm | 1600mm | 1200mm |
| 予熱温度 | (室温)-250℃ | ||
| ウォームアップ時間(分) | 約15分（設定150℃） | ||
| コンベヤー システム | |||
| PCB サイズ:LxW(mm) | 最小:80x60mm;最大:400x300mm | ||
| コンベヤー速度 | 0～2000(mm/分) | ||
| コンベヤー高さ | 750+/-20 (mm) | ||
| 指 | ダブルフック爪（標準） | ||
| コンベヤー 幅制御 | 手動で | ||
| コンベヤー 角度 | 4～7度 | ||
| はんだ付け システム | |||
| はんだポットスタイル | メカニカル モーター ドライブ | ||
| はんだポットの材質 | フルチタン（スタンダードFT） | ||
| はんだポット温度 | 300°C | ||
| はんだポット容量 | 鉛フリー 350kg | 鉛フリー 300kg | 鉛フリー 250kg |
| 他の | |||
| フィンガークリーニングシステム | ブラシ | ||
| DIPライン設備一覧
当社の DIP 生産ラインは、効率的かつ正確な PCB アセンブリのための高度なツールを提供します。完全に自動化された DIP ラインには、部品を正確に配置するための DIP 挿入ライン、スムーズな PCB 進入のためのウェーブ ローダー、安全な排出のためのウェーブ アンローダー、および最終チェックのための組立ベルト ラインが含まれています。この高品質の PCB DIP 生産ラインは、安定した動作、信頼性の高い THT 挿入、およびコスト効率の高い組み立てを保証し、さまざまな業界のニーズに対応します。モジュラー設計と I.C.T のグローバル サポートにより、スルーホール タスクの生産性が向上します。
| カスタマーサクセスビデオ

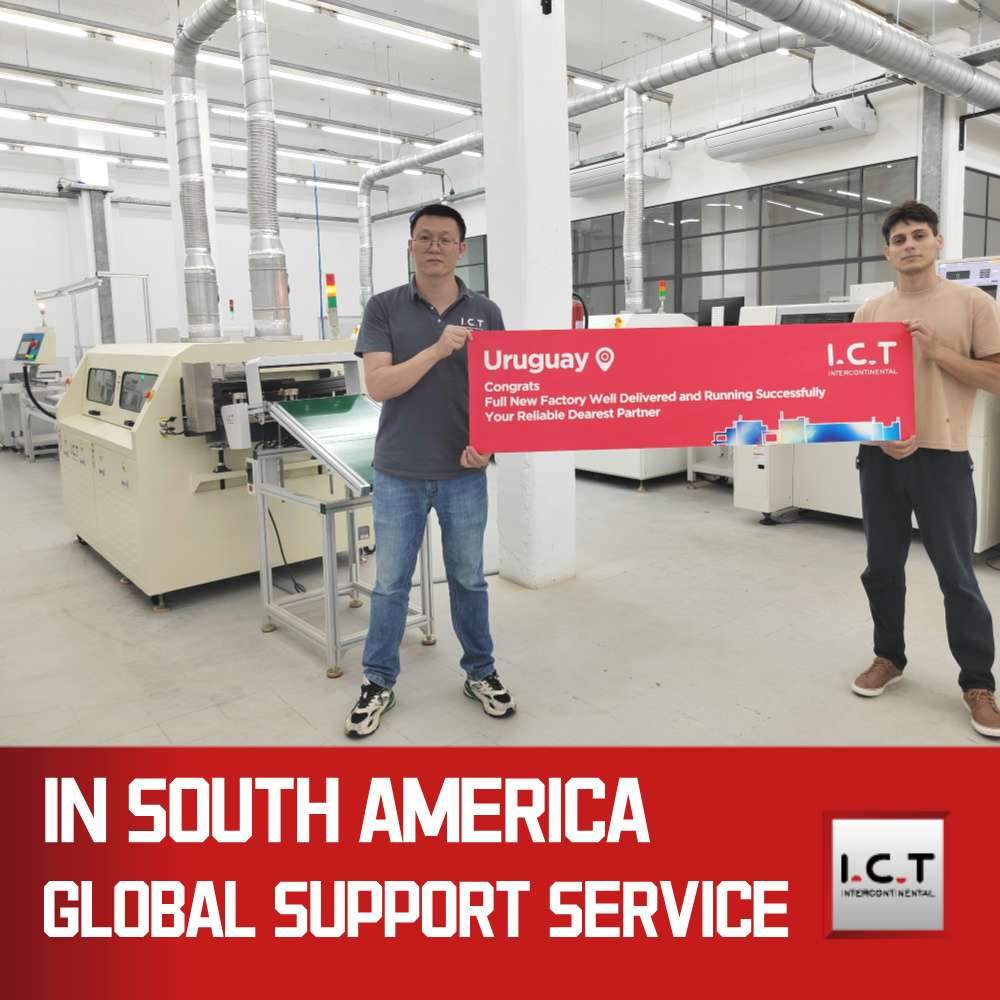

ウルグアイの大手スマートメーターメーカーは、古いヨーロッパの機器を置き換えるために当社のディップはんだ付け機を選択しました。当社のエンジニアはすぐに到着し、5 日間で完全な回線接続を完了し、現地のオペレーターに 3 日間のトレーニングを行いました。マシンは初日からわずか 7kW の電力でフル稼働し、熱交換器ボードで 99.99% の初回通過収率を達成しました。制作ディレクターはプロセス全体を撮影し、優れた接合品質と当社の電光石火のサポートを強調する感謝のビデオを私たちに送ってくれました。
| 専門家によるサービスとトレーニング
最初の問い合わせから数年後の立ち上げまで、I.C.T は真のワンストップ パートナーシップを提供します。無料のプロフェッショナル ライン レイアウト、20 日間のグローバル納品、上級エンジニアによるオンサイト試運転、5 日間の詳細なトレーニング、2 年間の完全保証、および工場価格での生涯スペアパーツが提供されます。 8 つの海外オフィスと複数の倉庫により、世界中どこにいても部品が 48 時間以内に到着することを保証します。
| お客様からの賞賛
お客様からは、I.C.T が、ライン設計や機器の供給から長期的なプロセス改善、24 時間 365 日のグローバル サポートに至るまで、完全なターンキー ソリューションを真に提供する唯一のサプライヤーであると繰り返し言われています。当社の工場直接価格設定、リスクゼロの投資、そしてすべてのプロジェクトを自社の工場として扱う当社のやり方に、彼らは非常に満足しています。
| 品質認証
ディップはんだ付け機のすべてのモデルは、CE、RoHS、ISO9001、CCC 認証および多数の発明特許を取得しています。 Schneider、Delta、AIRTAC の主要コンポーネントは UL 規格を満たしており、ヨーロッパ、北米、東南アジアへの輸出が完全に承認されています。
| I.C.T の会社と工場について
I.C.T は、東莞に 25 年以上の経験と 12,000 平方メートルの最新施設を備えたフルチェーンのエレクトロニクス製造ソリューション プロバイダーです。創業者シャニーが署名した「クロスバリュー」文化と「ゼロリスク」コミットメントに導かれ、当社は世界中のお客様がゼロからイチまでワールドクラスの工場を構築できるよう支援しています。89人のスタッフ、20人の上級エンジニア、8つのグローバル支社を擁し、72カ国の1600人以上のお客様にサービスを提供する当社は、業界で最も信頼できる最愛のパートナーです。
