適切な SMT 生産ライン構成を選択することは 、電子機器メーカーが行う最も重要な決定の 1 つです。適切に適合した SMT ラインは生産性を向上させ、安定した品質を確保し、長期的な成長をサポートします。一方、構成が一致しないと、多くの場合、無駄な投資、生産のボトルネック、または後で高価なアップグレードが発生します。
過小評価されがちな重要な要素の 1 つは工場の規模です。工場の規模が異なれば、生産目標、制約、リスクプロファイルも大きく異なります。このガイドでは、小規模、中規模、大規模の工場向けに SMT の生産ライン構成をどのように計画すべきか、また顧客が各段階で何に重点を置くべきかについて説明します。
SMT の生産ライン は「万能」なソリューションではありません。最適な構成は、工場が現在どのように運営されているか、そして将来どのように成長する予定であるかに大きく依存します。
工場の規模は以下に影響します。
生産量とタクトタイムの要件
製品の種類と切り替え頻度
労働力の確保とスキルレベル
予算の柔軟性と投資収益率の期待
これらの違いを無視すると、多くの場合、過剰に構成された回線が十分に活用されなかったり、低コストの回線が将来の需要に対応できなくなったりする結果になります。工場の立ち位置を理解することは、合理的な SMT ライン投資への第一歩です。

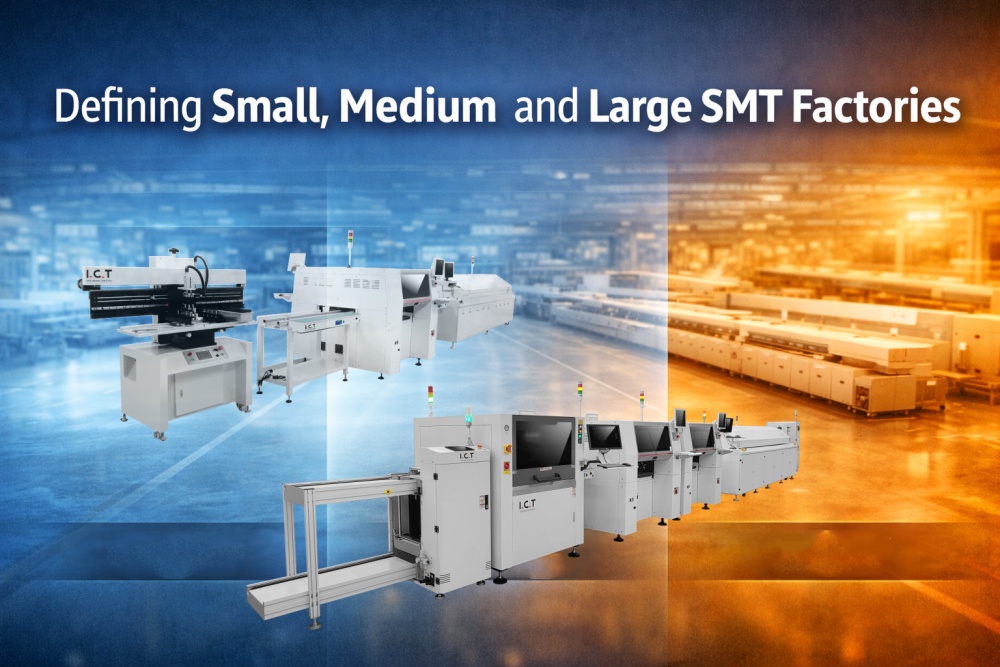

曖昧なラベルを使用するよりも、運用指標を使用して工場の規模を定義する方が現実的です。
小規模工場
少量から中程度の生産量
豊富な製品多様性、小さなバッチサイズ
1交代勤務の場合が多い
限られたエンジニアリングおよびメンテナンスチーム
中規模工場
安定して拡大する生産需要
複数の製品モデルと定期的な切り替え
1日あたり1～2シフト
専任のプロセスおよび品質エンジニア
大規模工場
大量の連続生産
製品種類は少ないが、モデルあたりの生産量は多い
複数シフトまたは 24 時間年中無休の稼働
強力な自動化、品質、IT インフラストラクチャ
工場がそのカテゴリを明確に識別できるようになると、SMT ライン構成の決定がより論理的でコスト効率が高くなります。
この規模の工場の場合、段階的なアップグレードの余地を維持しながら過剰投資を回避することが主な焦点となるはずです。
小規模工場には通常次のような特徴があります。
生産量の低下 (例: 1 日の生産量 500 ～ 1000 PCB 秒)
限られた予算
柔軟性と製品の多様性に対する高い要求
小規模工場の場合、SMT 構成では、多機能設備に重点を置き、効率とコスト管理のバランスを取る必要があります。
推奨装備:
ピック アンド プレイス マシン: JUKI 2030 やPanasonic NPM-W2 などのミッドレンジ モデルを選択します。これらのモデルは、CPH (1 時間あたりの部品数) が約 10,000 ～ 15,000 で、小ロット生産に適しています。
リフロー オーブン: Heller 1707EX、 I.C.T-Lyra622 などの 8 ゾーン リフロー オーブンを選択して、 LED や家電部品の一般的なはんだ付けプロセスを処理できます。
自動光学検査 (AOI) : Fuji NXT AOI、 I.C.T-V8 は 、予算を超過することなく適切な検査精度を提供するコスト効率の高い選択肢です。
スクリーン印刷機: DEK Horizon 03iX、 I.C.T-4034 は、 正確なスキージ圧力制御と自動クリーニングを備えており、小規模セットアップに最適です。
構成に関する提案:
自動化: 自動フィーダー切り替え機を追加して、生産速度を向上させ、手作業を削減します。
スタッフのトレーニング: 少なくとも 2 人のオペレーターが機械の操作と基本的なメンテナンスのトレーニングを受けていることを確認します。
レイアウトの最適化: マテリアルハンドリングと備蓄エリアを最小限に抑えるために、U 字型のレイアウトを検討します。
中規模の工場は通常、1 日あたり 1000 ～ 5000 個の PCB を生産しており、追加投資をサポートするためのより柔軟な予算を備えた自動化の強固な基盤を備えていることがよくあります。
推奨装備:
ピック アンド プレイス マシン: JUKI RS-1R や Samsung SM471などのモデルを選択します。これらのモデルは 20k ～ 30k の CPH を提供し、中密度から高密度の PCB 生産に適しています。
リフロー オーブン:複雑なはんだ付けプロセス (窒素リフローはんだ付けなど) に正確な温度制御システムを提供する Heller 1913EX や I.C.T-L10などの 10 ゾーン リフロー オーブンを選択します。
自動光学検査 (AOI) : より高品質な管理を行うには、詳細な検査機能を備えた Koh Young Zenith 3D AOI システムを検討してください。
はんだペースト検査 (SPI) : Koh Young または I.C.T-S400 SPI システムは、印刷プロセス中にはんだペーストの厚さと一貫性をリアルタイムで監視できます。
構成に関する提案:
自動化の強化: 自動マテリアルハンドリングシステムを組み込んで、手動介入を減らします。
生産ラインのレイアウト: 直線的なレイアウトにより、 材料の流れがスムーズになり、時間の無駄が最小限に抑えられます。
品質管理: SPI+AOI の連続検査システムを追加して、すべての生産ステップで高品質基準が維持されるようにします。
大規模工場は通常、生産量が非常に多く、1 日あたり 5000 PCB 秒を超えることも多く、より広範な設備に投資する余裕があります。これらの工場は最大限の自動化と大生産能力を目指しており、通常は複数の生産ラインが必要になります。
推奨装備:
ピック アンド プレイス マシン: JUKI RS-7Rや Fuji NXT III などの CPH が 40,000 を超えるハイエンド モデルは 、大規模な大量生産に最適です。
リフロー オーブン: I.C.T-L12 や Heller 1917EX など、さまざまなはんだ付けプロセスや高密度基板に対応する 12 ゾーン リフロー オーブンを選択します。
自動光学検査 (AOI) : Koh Young Zenith またはI.C.T- 5146 3D AOI は、高度な 3D 検査機能を提供し、大規模工場に最適です。
スクリーン プリンター: DEK Horizon 03iX、 I.C.T-5151などの高精度プリンターは 大量生産に適しており、一貫したはんだペーストの塗布を保証します。
構成に関する提案:
完全な自動化: 自動フィーダー切り替えやロボットによるマテリアルハンドリングシステムなど、生産ライン全体が自動化されていることを確認します。
プロセスの最適化: さまざまな製品タイプに合わせてリフロー オーブンの温度プロファイルとピック アンド プレース プログラムをカスタマイズし、生産における柔軟性を確保します。
データ フィードバック: リアルタイム監視システムを設置して、機器のパフォーマンスを追跡し、潜在的な障害を予測します。
多くの SMT ライン プロジェクトは、避けられるミスが原因で期待した結果を達成できません。最も一般的なものは次のとおりです。
実際のニーズではなく最大仕様のみに基づいて機器を選択する
短期的な生産増加を過大評価する
切り替え時間と運用の複雑さを無視
プロセスサポートとトレーニングの重要性を過小評価している
これらの間違いは、SMT ライン構成を実稼働システム設計タスクではなくショッピング リストとして扱うことから発生することがよくあります。
小さな工場でも将来の成長を考えています。重要なのは、すべてを事前に購入するのではなく、拡張を念頭に置いてラインを計画することです。
実際の拡張戦略には次のようなものがあります。
追加機器用のレイアウトスペースの確保
モジュール式アップグレード パスを備えたマシンの選択
将来の自動化に向けたインターフェースの標準化
綿密 に計画された SMT ライン により、工場は既存の投資を廃棄することなく、生産量を段階的に拡張できます。このアプローチによりリスクが軽減され、資本支出が実際のビジネスの成長に合わせて維持されます。
製品の多様性の無視: 多くのメーカーは、1 種類の製品の生産のみに焦点を当て、生産される製品の多様性を無視しています。さまざまな種類の電子製品 (例: LED、自動車用電子機器、医療用電子機器) には、さまざまな機器要件があります。生産ラインは実際の製品構成に従って構成する必要があります。
単一の機器ブランドに過度に依存する: ブランドは重要ですが、機器の互換性に焦点を当てることがより重要です。複数のブランドを組み合わせることで、さまざまなニーズに合わせたより柔軟なソリューションを提供できる可能性があります。
過剰自動化: すべてのプロセスを完全に自動化する必要はありません。一部の段階 (組み立て、検査など) では人間と機械のコラボレーションの恩恵を受けることができ、コストを抑えながら効率を高めることができます。
SMT の生産ラインを選択するときは、機器の仕様だけでなく、工場の実際の規模、生産フロー、製品の種類、自動化のニーズも考慮することが重要です。小規模、中規模、大規模の工場はすべて、生産ラインを構成する際の優先順位が異なります。適切に調整されたセットアップにより、生産効率と製品品質を最大化できます。
プロフェッショナルな SMT ソリューション プロバイダーは、機器の推奨から始まりません。代わりに、生産目標、制約、成長計画を理解することから始めます。このアプローチは、実用的で拡張性があり、長期にわたって持続可能なソリューションにつながります。
SMT の生産ラインの構成についてまだ不明な点がある場合、または機器のセットアップをカスタマイズしたい場合は、お気軽に I.C.T までお問い合わせください。当社は、生産ラインのあらゆる側面がスムーズかつ効率的に稼働することを保証する、包括的でカスタマイズされたソリューションを提供します。
