日本語  |
RX-7R
JUKI
| 数量： | |
|---|---|
|ピックアンドプレイス組立機
さて、現代の電気店を経営しているのであれば、高速に動作し、手間のかからない機械が必要です。 JUKI のこのピック アンド プレイス マシンはまさにそれを実現します。小さなチップも大きな部品も同様に掴み、回路基板上の正確な位置に配置します。セットアップ全体はモジュール式なので、ビジネスの成長に合わせて部品を追加できます。カメラはあらゆる動きをリアルタイムで監視します。プログラミングは簡単で、頭を悩ませる必要はありません。狭いフレームは混雑したラインにぴったりと滑り込みます。 I.C.T は計画から日常のケアまですべてを行います。自動車部品やライトを製造する工場では、トラブルが少なく、より良い基板が生産されます。多忙な工場にとっては当然のことです。
| JUKI ピックアンドプレイスマシンモデルの特長
RS-1R/RS-1XLシリーズの特長
この 2 つは柔軟なタイプです。 RS-1R は、±35µm の正確な配置で 1 時間あたり 47,000 個の部品を押し出します。最大 650×370mm のボードに対応し、RS-1XL は照明パネルなどのより大きな作業向けにそれを 650×560mm まで拡張します。匠のヘッドは外出先でもシフトして、奇妙な形状や混合ランに対応します。 112 個のフィーダーを収容できるスペースがあるため、製品を切り替えても速度が低下することはありません。視覚により不良マークを素早く発見し、優しい力でデリケートなボードを安全に保ちます。高速モデルとうまく連携して、あらゆる種類の作業に対応します。切り替えはスムーズに行われ、出力は安定したままになります。
RX-7R/RX-8シリーズの特長
ここに生のスピードが生きます。 RX-7R は時速 75,000 に達しますが、RX-8 は賢い P20 ヘッドを使用して 100,000 に達します。どちらも幅が 998 mm とスリムなので、床面積を圧迫しません。彼らはまばたきせずに03015という小さなチップを置きます。並行した頭脳は、十分に油を注いだチームのように協力します。新しい照明により、小さな部品が昼のように鮮明に見えます。ソフトタッチモードは壊れやすい部分を保護します。マシンは相互に通信し、マークと在庫レベルを共有します。他のどの製品よりも平方フィートあたりより多くの部品を取り出すことができます。電話機やドライバーでの大量の小型チップの実行に最適です。
| 仕様
| パラメータ | RS-1R | RS-1XL | RX-7R | RX-8 |
|---|---|---|---|---|
| 配置速度 (最適な CPH) | 47,000 | 42,000 | 75,000 | 100,000 |
| 最大基板サイズ(mm) | 650×370（シングル/ダブル） | 650×560 | 510×450（シングルレーン） | 510×450（約） |
| 最小基板サイズ (mm) | 50×50 | 50×50 | 50×50 | 50×50 |
| コンポーネントの高さ (最大 mm) | 25 | 25 | 3-10.5 (ヘッドに依存) | 3 |
| 最小コンポーネント | 0201 (メートル法) | 0201 (メートル法) | 03015 (メートル法) | 0201(約0.4×0.2mm) |
| 最大コンポーネント (mm) | 74角 / 150×50 | 74角 / 150×50 | 25角 | 5マス |
| フィーダー入力 (最大) | 112 | 112 | 76 | 56（約） |
| 配置精度 | ±35μm (Cpk ≥1) | ±35μm (Cpk ≥1) | ±40μm（約） | 高精度（視覚） |
| 機械幅(mm) | 1,500（約） | 2,109 | 998 | 998 |
| ヘッドタイプ | 匠インラインヘッド | 匠インラインヘッド | パラレルロータリーヘッド（P16S） | P20ロータリーヘッド |
| SMT ライン機器リスト

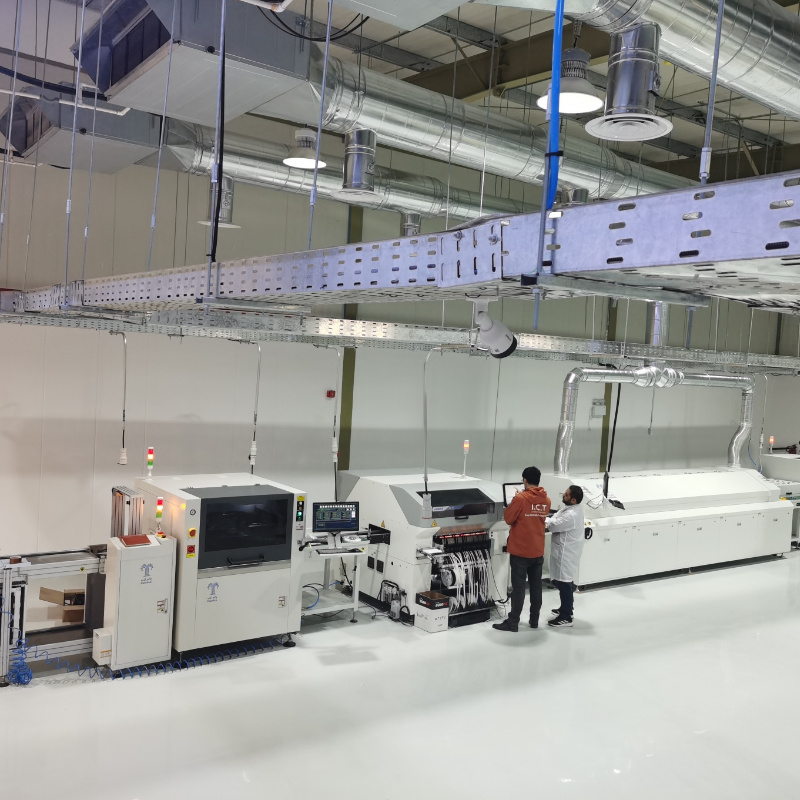

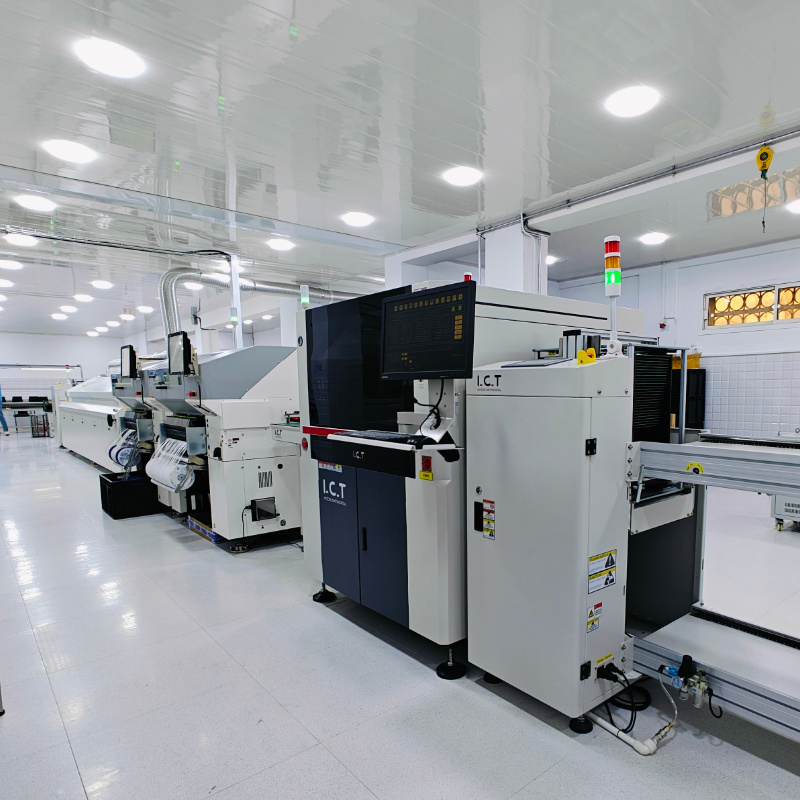

I.C.T は実際に成果をもたらすラインを構築します。バキュームローダーは基板をきれいに整えます。プリンターは毎回でもペーストを塗り広げます。ピック アンド プレイス マシンは、各チップをターゲットに正確にドロップします。マルチゾーンリフローにより、はんだがしっかりと固定されます。 AOI は、滑りがさらに進む前に滑りをキャッチします。 コンベヤー はすべてをバッファーでしっかりとリンクし、流れを安定させます。収量は大幅に増加し、コストは下がります。どこにも弱点がない。これらのラインでは、過酷な自動車の電源作業や照明作業を毎日行っています。ボードは現実の世界に向けて準備を整えて出発し、私たちは最初から最後まですべてをサポートします。
| 製品名 | SMT 行の目的 |
|---|---|
| SMT行 | 全自動 SMT 自動車用生産ライン、LED など |
| PCB ローダ | 裸の PCB を行に自動的にロードします。 |
| はんだ貼り付けプリンター | PCB パッドにはんだペーストを正確に印刷します。 |
| マシンを選んで配置します | コンポーネントを PCB に正確にマウントします。 |
| リフローオーブン | はんだを溶かして強固な接合を形成します。 |
| SMT AOIマシン | はんだ接合部や配置不良を検査します。 |
| SPI マシン | はんだペーストの高さと品質をチェックします。 |
| カスタマーサクセスビデオ
自動車用の電源を構築している顧客が、そのラインを撮影させてもらいました。ビデオですべてを説明します。きれいなボードがバキュームローダーを通って滑り込みます。プリントを完璧に貼り付けます。その後、ピック アンド プレイス マシンが迅速かつ正確に充填します。リフロー炉でははんだを強固に仕上げます。 AOI はすべての接続をチェックします。 コンベヤー、クーラー、バッファーにより、すべてがスムーズに進みます。 DIP 側では、ウェーブソルダーがスルーホール部品を処理し、フリッパーが基板を回転させ、ICT のパフォーマンスをテストします。オーナーはカメラに向かって直接語り、セットアップ全体がほとんど停止することなく接続されて実行されていると語ります。ローダーからアンローダーまで鮮明な画像が得られます。品質はシフトごとに厳しい自動車基準を満たしています。
| サービスとトレーニングのサポート
ピック アンド プレイス マシンを購入すると、I.C.T はただ出荷して立ち去るわけではありません。私たちのスタッフが出てきて、セットアップし、完璧になるまでテストを実行します。トレーニングは実践的で、オペレーターはプログラミング、日常のケア、迅速な修正を現場で学びます。リモート リンクにより、遠くからでも問題を迅速に解決できます。定期的なサービス プランにより、マシンを何年にもわたって鋭く保つことができます。私たちはライン全体を検討し、それらを実行するためのよりスマートな方法を提案します。アップグレードも簡単に行えます。地図上のいたるところにオフィスがあり、どこにいてもすぐに助けが得られます。お客様は長い休憩をとらずに生産を続けています。
| 顧客フィードバック
これらのラインを運営している人々は、平易に話します。当社のエンジニアが準備を整えて現場に到着し、すぐに問題を解決してくれるところが彼らに気に入られています。ピック アンド プレイス マシンは、安定した速度とまれなミスで高い評価を得ています。梱包は慎重に行い、マシンは常に安全に到着します。質問には迅速に回答され、通常は即日回答されます。地球の裏側でもサポートが近くに感じられます。行列は長く続き、数字はどんどん上がっていきます。全体として、バイヤーは、機械とその背後にいる人員がすべてのシフトに真の価値をもたらすと述べています。
| 認証と規格
すべてのピック アンド プレイス マシンには確かな品質の証拠が付いています。 CE マークは、ヨーロッパの厳しい安全規則に適合していることを意味します。 RoHS では有害な物質が入っていないことが示されています。 ISO9001により、製図段階から出荷ドックまで安定した品質が保たれます。スマートヘッドとビジョントリックをカバーする特許が多数あります。これらのスタンプは、その装置が作業者にとって安全で環境に優しく、長年にわたって懸命に作業できるように設計されていることを顧客に伝えます。世界基準を満たしていることを理解して購入できます。
| I.C.T の会社と工場について
I.C.T は、自社の研究チームをより良いツールの開発に忙しくしています。アイデアは、すべてのステップが厳密にチェックされる大きくて清潔な工場で実際の機械に変わります。従業員の数は増え続けており、新しいオフィスが定期的にオープンしています。当社は、72 か国の 1,600 以上の店舗にフルエレクトロニクス ソリューションを提供してきました。成長は日々の良い仕事から生まれます。厳格な品質規則が、床から出るすべての部品を監視します。ピック アンド プレース マシンは丈夫で、実際の日常業務に対応できます。私たちは世界中で信頼できるパートナーであり続けることを目指しています。
