SMT スクリーン プリンターは、高速で正確な印刷により、PCB の組み立て効率を向上させます。
ａ．高い繰り返し精度を保証し、一貫した印刷を実現します。
b.接着印刷をサポートし、生産の柔軟性を高めます。
c.最適な結果を得るためにスキージ圧力を自動的に調整します。
d.ドライ、ウェット、真空モードでステンシルを洗浄します。
e.多機能システムにより迅速な PCB 位置決めを実現します。
f. I.C.T のエンジニアによる専門家の設置とトレーニングを提供します。
g.リアルタイムの圧力フィードバックを提供して、より良い制御を実現します。
I.C.T -5151
I.C.T
| 数量： | |
|---|---|
| I.C.T -5151 SMTスクリーンプリンター
I.C.T-5151 SMT スクリーン プリンタは、効率的な SMT 印刷に最適な選択肢であり、50x50mm ～ 510x510mm の PCB サイズと最大 737x737mm のステンシル フレームを処理します。 7 秒未満のサイクルタイムにより、高速生産と高い再現性を実現し、LED や LCD TV などの電子機器に最適です。機能には、自動 PCB キャリブレーション、調整可能なスキージ圧力、およびきれいで正確な印刷を実現する複数の方法によるステンシル分離が含まれます。この機械は SMEMA 標準と簡単に統合でき、2D 検査や真空システムなどのオプションが含まれています。 I.C.T は、完全なセットアップとトレーニングで顧客をサポートし、スムーズな運用を保証します。この SMT スクリーン印刷機は生産性を向上させ、現代の製造における多様なニーズに応えます。
| 特徴
I.C.T-5151 SMT スクリーン プリンターは、±0.01 mm の繰り返し位置決め精度と ±0.0125 mm の印刷精度を誇り、毎回一貫した結果を保証します。この精度は、高品質の PCB アセンブリ、特に LED や車両コンポーネントなどの複雑な電子機器にとって不可欠です。この機械は、高度なモーター制御と安定したスライド レールを使用して、動作中の精度を維持します。この機能によりエラーが減少し、メーカーの時間とコストが節約されます。小規模なバッチでも大規模なバッチでも、プリンターは信頼性の高いパフォーマンスを提供し、SMT ラインの信頼できるツールになります。
この SMT スクリーン プリンターは、完璧な印刷を実現する自動スキージ圧力調整システムを備えています。独自に開発された吊り下げられたプリント ヘッドは、リアルタイムで圧力のバランスをとり、さまざまな PCB タイプやはんだペーストのニーズに適応します。これにより均一な塗布が保証され、デリケートなボードへの損傷を防ぎます。システムのフィードバック メカニズムにより迅速な調整が可能になり、効率が向上します。この機能は、LCD TV や STB などの多様な製品を扱う生産ラインに最適で、出力品質を向上させ、手作業を軽減します。
I.C.T-5151 は、ステンシル用の乾式、湿式、真空モードを備えた多用途の洗浄システムを提供します。個別のクリーニング部品と強力な排気モーターにより、残留物を効果的に除去し、印刷品質を維持します。独自のスプレー システムにより洗浄液が上から下まで均等に塗布され、ソフトウェアによりアルコールと紙の使用を制御して材料を節約します。この機能は、ファミリー向けシネマエレクトロニクスなどのアイテムの大量生産に不可欠な連続動作をサポートします。ダウンタイムを最小限に抑え、プリンターを最高の状態に保ちます。
| 仕様
| モデル | I.C.T -4034 | I.C.T5134 | I.C.T -5151 |
| フレームサイズ（mm） | 470*370～737*737 | 470*370 ～737*737 | 470*370 ～737*737 |
| PCBサイズ（mm） | 50*50～ 400*340 | 50*50～ 510*340 | 50*50～ 510*510 |
| 輸送方向 | 左右;右側;左左;右右 | ||
| サポートシステム | 磁気ピン/アップダウンテーブル調整/サポートブロック | ||
| クランピングシステム | サイドクランプ（真空ノズル、自動伸縮Z圧はオプション） | ||
| プリンターヘッド | 2 つの独立した電動プリントヘッド | ||
| スキージ タイプ | ステンレス(標準)、プラスチック | ||
| クリーニングシステム | 乾燥、濡れた、真空 | ||
| 検査 | 2D検査（標準） | ||
| 電源 | AC:220±10%、50/60HZ、3Kw | ||
| 制御方法 | PC制御 | ||
| 寸法（mm） | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| モデル | I.C.T -6534 | I.C.T-6561 | I.C.T-9060 |
| フレームサイズ（mm） | 650*400～850*750 | 650*400～850*850 | 737*400～1100*900 |
| PCBサイズ（mm） | 50*50～ 650*340 | 80*50～ 650*610 | 80*50～ 900*600 |
| 寸法（mm） | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.Tは品質とパフォーマンスに取り組み続けています。仕様と外観は、特別な通知なしに更新される場合があります。

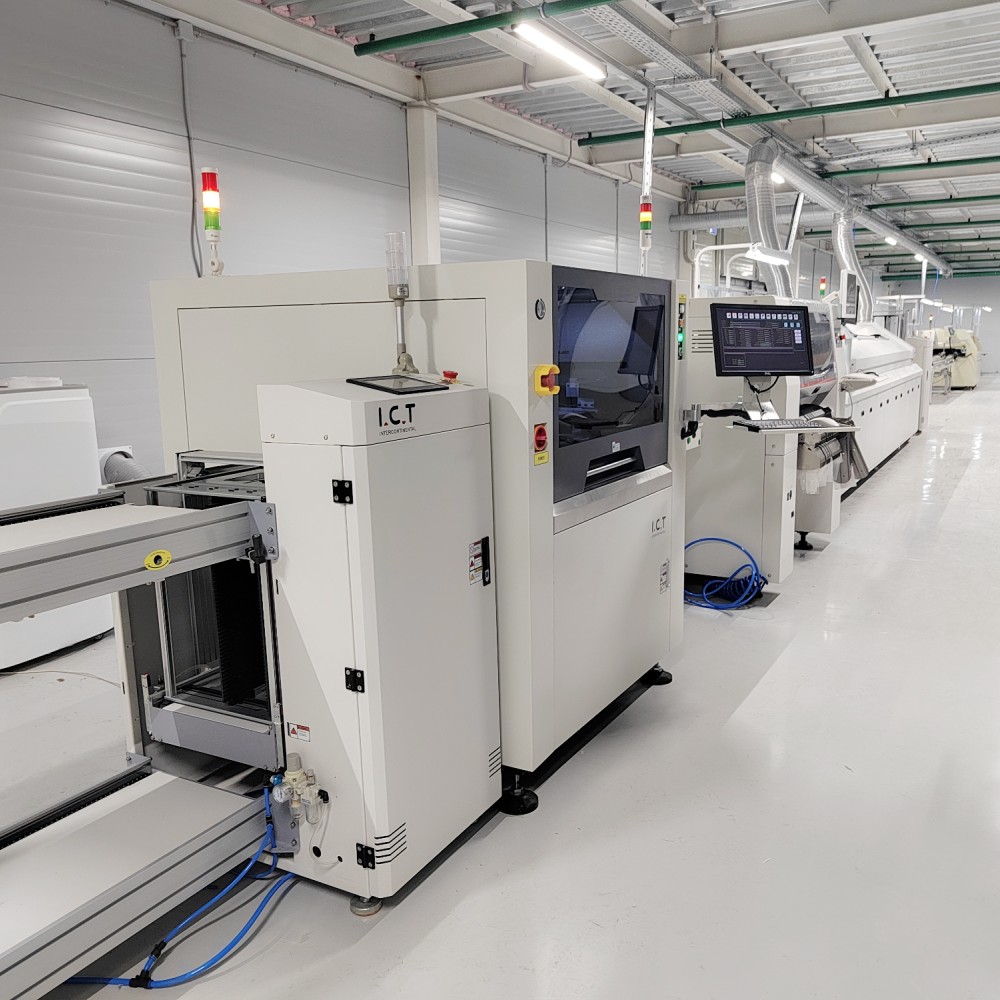

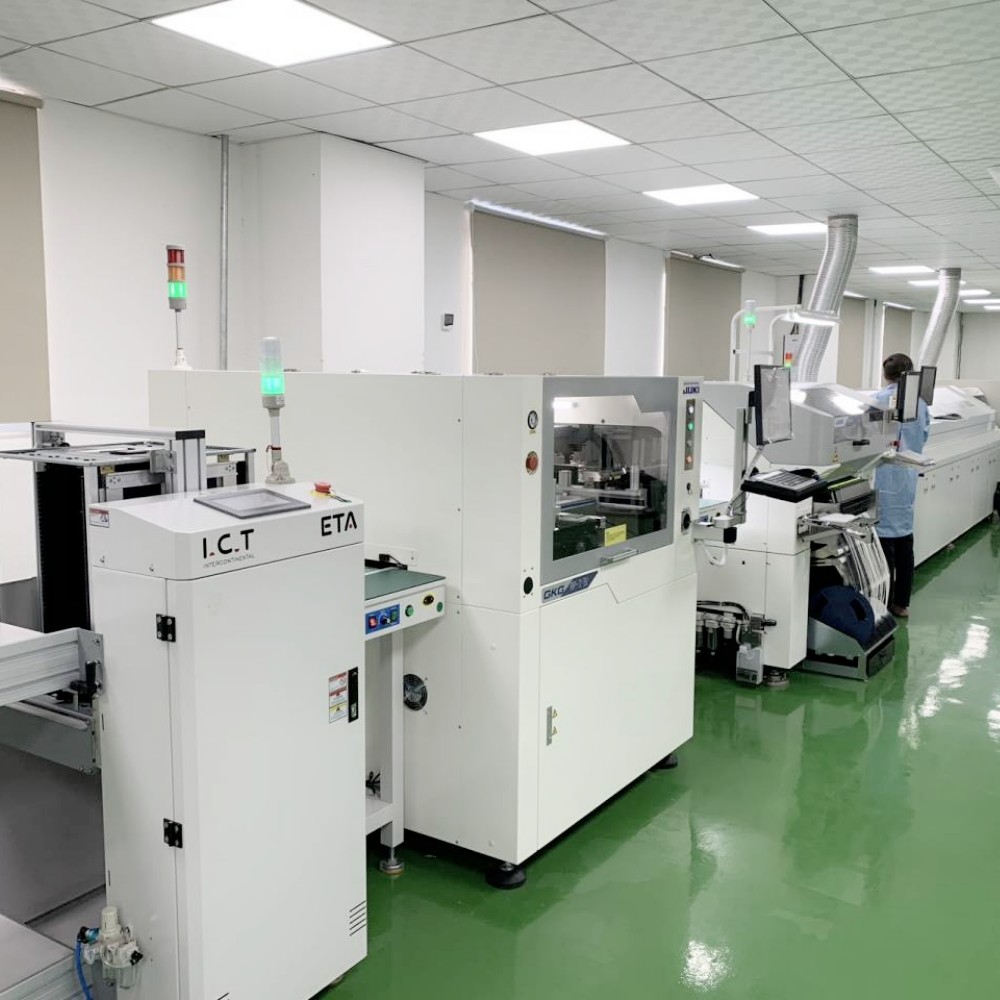

| SMT ライン機器リスト
当社の SMT 高速ラインに は、効率的かつ正確な PCB 組み立てのための高度な機器が備えられています。完全に自動化された SMT ラインには、ローダー、正確なはんだペースト塗布のための自動プリンター、正確な部品配置のためのピックアンドプレース機、信頼性の高いはんだ付けのためのリフローオーブン、徹底的な欠陥検査のための AOI システムが含まれています。この高品質の PCBA 生産ラインは、スムーズな動作、高い信頼性、低コストの SMT 組み立てを保証し、さまざまな業界の要件を満たします。
| 製品名 | SMT 行の目的 |
|---|---|
| PCB ローダー マシン | 裸の PCB を行に自動的にロードします。 |
| SMT 孔版印刷機 | PCB パッドにはんだペーストを正確に印刷します。 |
| 自動ピックアンドプレース機 | コンポーネントを PCB に正確にマウントします。 |
| リフローオーブン | はんだを溶かして強固な接合を形成します。 |
| PCB検査装置 | はんだ接合部や配置不良を検査します。 |
| SPI はんだペーストの検査 | はんだペーストの高さと品質をチェックします。 |
| トレーサビリティ機器 | 生産データの記録と追跡: レーザーマーキングマシン/ ラベルマウンター /インクジェットプリンター |
| カスタマーサクセスビデオ
2025 年、I.C.T のエンジニアは、家庭用照明の大手メーカーである顧客の工場 LED に赴き、設置とトレーニング サービスを提供しました。クライアントは、29 メートルにわたる 13 台のマシンを備えた全自動の SMT ラインを必要としていましたが、そのスペースは長さ 21 メートル、幅 5 メートルに制限されていました。 I.C.T は、クライアントの要件に合わせて、ラインを長さ 16 メートル、幅 2.7 メートルに収める U 字型のレイアウトを設計しました。 2 日間の設置とデバッグ、その後 6 日間の機器トレーニングと技術サポートを経て、プロジェクトは無事に完了しました。このソリューションは、生産ラインをカスタマイズして最適化する I.C.T の能力を実証し、専門家の指導を受けてクライアントの LED の生産がスムーズに実行されることを保証しました。
| サービスとトレーニングのサポート
I.C.T は、SMT スクリーン プリンターが最高の状態で動作することを保証するための包括的なサービスとトレーニングを提供します。当社の専門家チームは、お客様のニーズに合わせたオンサイト設置、メンテナンス、技術サポートを提供します。当社では、セットアップ、操作、トラブルシューティングを含む詳細なトレーニング セッションを実施し、マシンを効果的に使用および保守する方法をスタッフに指導します。 25 年以上の経験を持つ当社は、お客様の生産プロセスを最適化し、お客様の特定の目標に適応します。 8 つの支社からなる当社のグローバル ネットワークにより、迅速な対応と継続的なサポートが保証されます。 I.C.T を信頼して、専門的なケアと継続的なサポートでラインのスムーズな稼働を維持してください。
| お客様からの賞賛
お客様は当社のエンジニアの専門知識と献身を高く評価しており、セットアップ中の明確なガイダンスを賞賛しています。彼らは、SMT スクリーン プリンターの精度と信頼性を賞賛し、生産における変革をもたらすものであると呼んでいます。当社の安全かつ適切に梱包された発送は、輸送中の機器の保護において高い評価を獲得しています。また、クライアントは、ダウンタイムを最小限に抑えるために問題を迅速に解決する当社の迅速な対応を高く評価しています。この信頼は、I.C.T の質の高いサービスとサポートへの取り組みを反映しています。
| 認証と規格
I.C.T は、CE、RoHS、ISO9001、および複数の特許を含む権威ある認証を取得し、最高の基準を保証しています。これらの認定は、製造における安全性、環境配慮、品質管理に対する当社の取り組みを反映しています。 CE マークは欧州の安全規則への準拠を保証し、RoHS は環境に優しい生産を保証します。 ISO9001 認証は当社の厳格な品質管理を強調し、特許は当社の革新的なデザインを示しています。信頼性の高い SMT ソリューションについては、I.C.T の認定された卓越性を信頼してください。
| I.C.T の会社と工場について
I.C.T は、社内で研究、開発、生産を行う大手電子機器ソリューション プロバイダーです。 2012 年に設立された当社は急速に成長し、12,000 平方メートルの敷地に 89 人のスタッフ、20 人のエンジニア、世界中に 8 つの支社を擁しています。当社は 72 か国の 1,600 を超える顧客にサービスを提供し、カスタマイズされた SMT ソリューションを提供しています。当社の工場は厳格なテストプロセスと堅牢な品質管理システムを備えており、すべての SMT スクリーン プリンターが高い基準を満たしていることを保証します。 3,000 万ドルの登録基金により、当社は革新と拡大を続け、優れた品質管理を維持しながら信頼性の高い製品を世界中に提供しています。
