多くのパワー エレクトロニクス製造プロジェクトでは、SMT ラインの決定が正しい可能性は 1 回だけです。多くの場合、間違った構成の結果はすぐには現れません。むしろ、収量の低下、はんだの品質の不安定、やり直しの増加、現場での収益の増加などを通じて、数か月、場合によっては数年後に静かに出現します。
これが、 パワー エレクトロニクス PCBA の SMT 生産ラインの選択が 、家庭用電化製品や通信製品のラインの選択とは根本的に異なる理由です。
パワー エレクトロニクスの製造における目的は、最高の配置速度や最小限の初期投資を達成することではありません。本当の目標は、熱ストレス下でも安定して動作し、重量があり高出力のコンポーネントを処理し、長い製品ライフサイクルにわたって一貫した品質を維持できる生産システムを構築することです。
パワー エレクトロニクス PCBA は、産業用電源、エネルギー貯蔵システム、モーター ドライブ、EV 充電装置、再生可能エネルギー インバーター、産業オートメーションで広く使用されています。これらの製品には通常、厚い PCB、大きな銅領域、高電流パス、および MOSFET、IGBT、変圧器、大型電解コンデンサなどのパワー デバイスが含まれます。はんだ付けの品質、熱制御、または機械的安定性に弱点があると、初期故障、安全上のリスク、または現場での高価な返品につながる可能性があります。
メーカー、エンジニア、調達チームにとって、間違った SMT ラインの選択は、頻繁な再作業、不安定な歩留まり、プロセスのドリフト、さらには生産規模の拡大に伴う強制的なラインの再設計など、隠れた長期コストにつながることがよくあります。この記事では、短期的な指標ではなく信頼性、スケーラビリティ、総合的なライフサイクル パフォーマンスに焦点を当て、特にパワー エレクトロニクス PCBA 向けの SMT ラインを選択するための実践的で意思決定指向のフレームワークを提供します。
機器の選択について議論する前に、パワー エレクトロニクス PCBA が、一般的なエレクトロニクス製品よりも SMT の生産ラインに高い要求を課す理由を理解することが重要です。
パワー エレクトロニクス ボードは通常、2.0 ～ 3.2 mm 以上の厚さの PCB を使用し、多くの場合、厚い銅層と組み合わせられます。これらの特性はリフローはんだ付け時の熱伝達に大きく影響します。民生用の薄い PCB と比較すると、厚い基板は加熱が遅く、冷却が均一ではないため、はんだの濡れ不足、接合部の冷え、または過度の温度勾配が発生するリスクが増加します。
小型チップ コンポーネントが主流のモバイル製品や IoT 製品とは異なり、パワー エレクトロニクス PCBA には、DPAK、TO シリーズ デバイス、パワー モジュール、変圧器、トール コンデンサなどの大型パッケージが含まれます。これらのコンポーネントでは、ピックアンドプレイスの安定性、ノズルの選択、配置精度、およびはんだが固化する前の配置後の動きに課題が生じます。
パワー エレクトロニクス製品は、多くの場合、5 ～ 10 年以上の連続稼働を想定して設計されています。これは、はんだ接合の信頼性、熱サイクルに対する耐性、および長期的なプロセスの一貫性が、短期的なスループットよりもはるかに重要であることを意味します。初期生産時には許容範囲に見えた SMT プロセスが、時間の経過とともに重大な問題となる可能性があります。
多くのパワー エレクトロニクス PCBA では、SMT プロセスとスルーホール (THT) プロセスの組み合わせが必要です。大型の変圧器、大電流コネクタ、機械部品は、SMT リフロー後に取り付けられることが多く、早期のライン レイアウト計画とプロセス統合が不可欠です。
パワー エレクトロニクス SMT の重要なポイント:
パワー エレクトロニクス SMT は速度ではありません。プロセスの安定性、熱制御、長期的な信頼性が重要です。これが、個々のマシンの仕様よりもシステムレベルのプロセス設計が重要である理由です。
SMT のライン選択で最もよくある間違いの 1 つは、実際の生産ニーズではなく最大定格速度のみに基づいて機器を選択することです。
研究開発センター、新興企業、またはカスタマイズされたパワー エレクトロニクス製品を小バッチで生産するメーカーにとって、自動化レベルよりも柔軟性が重要です。頻繁な製品変更、手動介入、エンジニアリング調整は通常のことです。
推奨される特性:
半自動またはモジュール式の SMT ライン
プログラムの切り替えとセットアップが簡単
強力なエンジニアリング アクセシビリティ
明確なアップグレードパスによる資本投資の削減
このタイプの構成は、製造業者を十分に活用されていない大規模な装置に閉じ込めることなく、高速な反復をサポートします。
多くのパワー エレクトロニクス メーカーは、主に産業用電源やエネルギー ストレージ制御ボードなどの中量範囲で事業を行っています。このシナリオでは、安定性、歩留まりの一貫性、および予測可能な出力が、ピーク配置速度よりもはるかに重要です。
推奨される特性:
全自動インライン SMT ライン
バランスの取れた配置速度と精度
安定したリフロー熱性能
プロセス管理のためのインライン検査
EVインフラや再生可能エネルギーなどの急成長分野に参入するメーカーは、将来の拡大を計画する必要がある。スケーラビリティのない SMT ラインを選択すると、多くの場合、後でコストのかかる再設計や生産の中断が発生します。
推奨される特性:
モジュラーライン設計
AOI、X線ステーション、およびバッファーステーション用に予約されたスペース
標準化された機械インターフェースとソフトウェアインターフェース
ラインレベルの統合のためのデータ互換性
パワー エレクトロニクスの重要なポイント SMT:

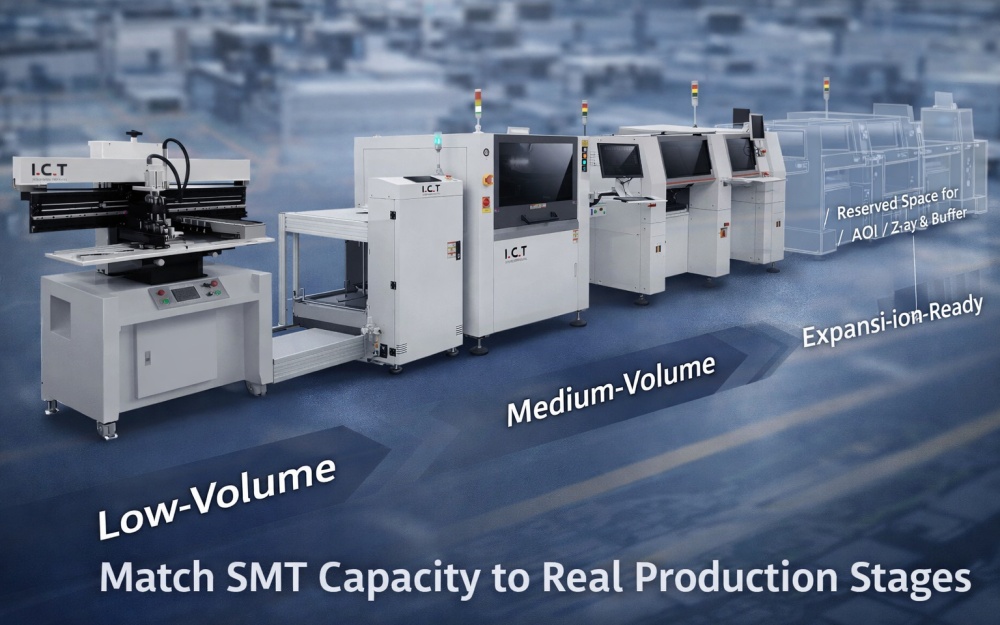

SMT の容量は、楽観的な予測ではなく、実際の生産段階と一致する必要があります。ここでは、ソリューション レベルのライン計画が、マシンを個別に購入するよりもはるかに大きな価値をもたらします。
パワー エレクトロニクス SMT では、 はんだペーストの印刷が 最終製品の信頼性に過度の影響を与えます。大きなパッド、厚い基板、および高い熱質量は、この段階で生じる不一致を増幅させます。
厚い PCB には、印刷中に強力で柔軟なサポート システムが必要です。サポートが不十分であると、基板のたわみ、ペーストの塗布の不均一、ステンシルとパッド間の位置ずれが発生する可能性があります。
主な考慮事項:
堅牢なプリンタープラットフォーム
柔軟で調整可能な PCB サポート ピン
安定したステンシルのクランプと位置合わせ
パワーデバイスでは、ペースト量の変化に非常に敏感な大きなはんだパッドが使用されることがよくあります。ペーストが過剰になるとボイド発生のリスクが高まり、ペーストが不十分になると接合強度が低下します。安定した反復可能な印刷プロセスは、下流での欠陥ややり直しを減らす最も効果的な方法の 1 つです。
パワー エレクトロニクス SMT の重要なポイント:
印刷の安定性は印刷速度よりもはるかに重要です。
パワー エレクトロニクス用の ピック アンド プレース マシン PCBAは 、1 時間あたりの最大コンポーネントよりも、配置の安定性とコンポーネントの処理能力を優先する必要があります。
配置システムは以下をサポートする必要があります。
高負荷ノズル
不定形荷物でも安定したピックアップ
制御された配置力
移動時の振動が少ない
パワー エレクトロニクス PCBA は、多くの場合、ファインピッチ コンポーネントと大型パワー デバイスを組み合わせます。配置システムは、頻繁な手動調整やプロセスの妥協をせずに、この多様性に対応する必要があります。
柔軟なフィーダー構成と直感的なプログラミングにより、エンジニアリングの作業負荷とセットアップエラーのリスクが大幅に軽減されます。
パワー エレクトロニクス SMT の重要なポイント:
多少遅いものの、より安定した配置プロセスにより、ほとんどの場合、長期的に高い歩留まりが得られます。
パワー エレクトロニクス SMT では、ライン計画中に リフローはんだ付けが 最も過小評価されるリスク要因となることがよくあります。
ラインは最初の受け入れテストに合格しても、後でボイド率が不安定になったり、はんだの品質が不安定になったりする場合があります。多くの場合、根本的な原因は材料やコンポーネントではなく、リフロー プロセス設計における熱マージンの不足です。
厚い基板と大きなコンポーネントには、強力かつ均一な熱伝達が必要です。
主な要件:
複数の加熱ゾーン
強力な熱補償機能
安定したエアフロー設計
長期間の生産工程にわたって再現可能な温度制御
正確で再現可能な温度プロファイリングにより、はんだ接合部がさまざまな基板設計や製造バッチにわたって信頼性要件を満たしていることが保証されます。
高出力はんだ接合の場合、酸化とボイドは熱伝導率と電気的性能に大きな影響を与えます。最適化された熱プロファイルと、必要に応じて制御された雰囲気は、これらのリスクを軽減するのに役立ちます。
パワー エレクトロニクス SMT の重要なポイント:
リフロー性能は製品の長期信頼性を大きく左右します。
パワー エレクトロニクス SMT では検査はオプションではありません。検査はリスク管理ツールです。
SPI は印刷の問題をライン全体に伝播する前に検出し、やり直しや廃棄を大幅に削減します。
AOI は、 配置エラー、極性の問題、目に見えるはんだの欠陥を特定します。パワー エレクトロニクスの場合、検査戦略は単に完全なカバーを追求するのではなく、リスクの高い領域に重点を置く必要があります。
X 線検査は 、パワーデバイスや大型サーマルパッドのボイドや隠れたはんだ欠陥を検出するのに特に役立ちます。
パワー エレクトロニクス SMT の重要なポイント:
検査装置は、リスクを最も軽減できる場所に配置する必要があります。
ライン レイアウトの決定は、多くの場合、個々の機器ブランドよりも長期的な影響を及ぼします。
適切に設計されたパワー エレクトロニクス SMT ラインでは、次のことが可能になります。
簡単なメンテナンスアクセス
プロセスバッファリング
今後の検査や工程追加
SMT THT 後のプロセスを早期に計画すると、後でボトルネックや非効率な材料の流れが回避されます。
パワー エレクトロニクス SMT の重要なポイント:
よく計画されたレイアウトにより、長期的な生産の安定性とアップグレードの柔軟性が保護されます。

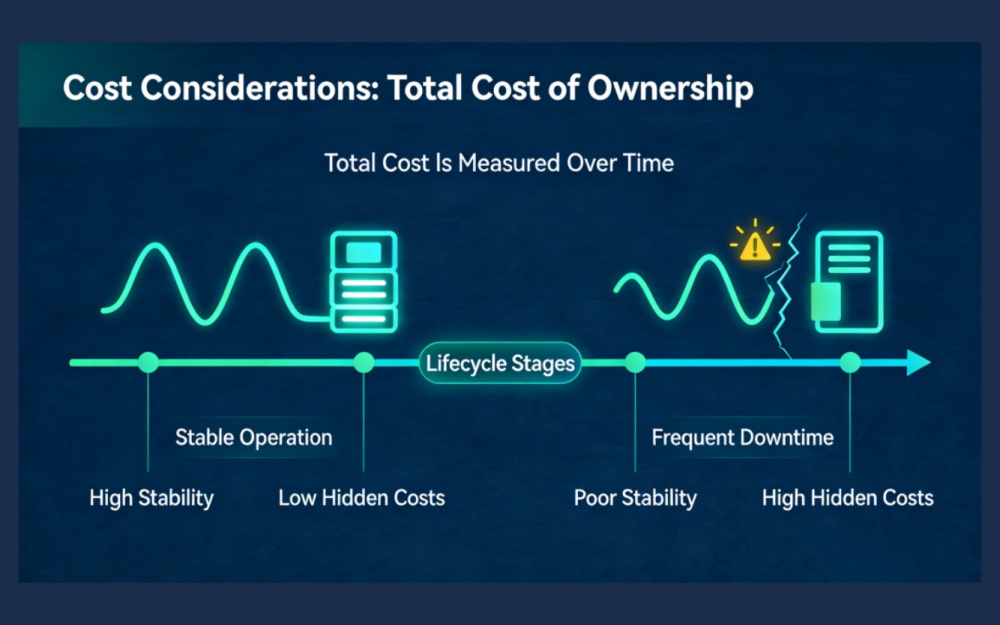

純粋に購入価格に基づいて SMT ラインを評価すると、長期的なコストが高くなることがよくあります。
TCO には以下を含める必要があります。
メンテナンスとスペアパーツ
エネルギー消費量
トレーニングとエンジニアリングのサポート
経時的な収量の安定性
モジュール式でスケーラブルな設計により、フルラインの交換ではなく段階的なアップグレードが可能になり、投資を保護します。
パワー エレクトロニクス SMT の重要なポイント:
最も経済的な SMT ラインは、ライフサイクル全体にわたって生産性と安定性を維持できるラインです。
サプライヤーのサポートが不十分な場合は、最高の機器でも故障する可能性があります。
主な評価基準:
パワーエレクトロニクスアプリケーションの経験
技術サポートとトレーニングの利用可能性
実証済みの設置および試運転プロセス
明確なサービス応答構造
パワー エレクトロニクス SMT の重要なポイント:
複雑で信頼性の高いアプリケーションでは、サプライヤーの能力が機械の能力と同じくらい重要です。
パワー エレクトロニクス PCBA 用の SMT ラインを選択するのは、簡単な機器の購入ではありません。これは、製品の信頼性、動作の安定性、将来の拡張性に影響を与える戦略的な製造上の決定です。
ほとんどのメーカーにとって、本当の課題は機械を購入することではなく、熱質量、コンポーネントの組み合わせ、信頼性の目標などの製品特性を、安定したスケーラブルな生産システムに変換することです。
適切に設計されたパワー エレクトロニクス SMT ラインは最大速度を追求しません。厳しい条件下でも毎年安定したパフォーマンスを発揮します。
投資を最終決定する前に、製品の熱挙動、コンポーネントの組み合わせ、長期的な拡張制約をカバーする構造化された技術レビューを実施すると、運用リスクを大幅に軽減し、ライフサイクル全体を通じて製品の品質を保護できます。
場合によっては、部分的な適応は可能ですが、それが最適であることはほとんどありません。家庭用電化製品の SMT ラインは、通常、薄い基板、小さなコンポーネント、および高い配置速度向けに最適化されています。パワー エレクトロニクス PCBA では、より厚い基板、より高い熱質量、より重いコンポーネントが導入されており、多くの場合、消費者向けラインの機械的および熱的マージンを超えています。このようなラインを適応させると、プロセスが不安定になり、長期的なリスクが高まる可能性があります。
リフローに関する考慮事項は、計画の初期段階で含める必要があります。基板の厚さ、銅の重量、コンポーネントの熱質量、およびはんだ接合の信頼性の目標は、リフロー炉の選択とライン レイアウトに直接影響します。リフローを下流の詳細として扱うと、多くの場合、熱マージンが不十分になり、後で修正するのが困難になります。
いつもではありません。特定の高出力アプリケーションでは、窒素または真空リフローによって酸化とボイドが減少しますが、多くのパワー エレクトロニクス PCBA は、適切に設計された空気リフロー プロファイルによって許容可能な信頼性を実現できます。決定は、デフォルトの仮定ではなく、サーマル パッドのサイズ、ボイド許容差、および信頼性の要件に基づいて行う必要があります。
検査は対象範囲主導ではなく、リスク主導で行う必要があります。パワーデバイス、サーマルパッド、高電流経路などのリスクの高いはんだ接合部は、必要に応じて X 線を含む詳細な検査から最も恩恵を受けます。すべてのコンポーネントに最大限の検査を適用すると、リスクが比例的に軽減されずにサイクル時間が増加することがよくあります。
一般的な指標には、一貫性のないボイド率、小さなプロファイル変化に対する感度、シフト間の歩留まりの変動、初期の試行中ではなく長期間の生産後に現れるはんだ接合の欠陥などが含まれます。これらの症状は、多くの場合、限界リフロー能力またはエアフロー制限を示しています。
パワー エレクトロニクス製品が規制対象または安全性が重要なアプリケーションに移行するにつれて、データのトレーサビリティがますます重要になります。印刷品質、配置精度、リフロープロファイルなどの主要なプロセスパラメータを記録することは、問題が発生したときに根本原因を特定するのに役立ち、長期的なプロセス制御と顧客監査をサポートします。
はい。電流量が安定している場合でも、パワー エレクトロニクス製品ポートフォリオは、より高い電力密度やより厳しい信頼性要件に向けて進化することがよくあります。将来の検査、バッファリング、またはプロセスのアップグレードのために物理スペースとシステムの互換性を確保すると、中断と再投資のリスクが大幅に軽減されます。
