PCB 自動選択コーティング機ライン用コンフォーマルコーティング機

|  I.C.T PCB 用コンフォーマルコーティング機

PCB 用の I.C.T コンフォーマル コーティング機は、簡単かつ迅速な基板保護のための高い基準を設定します。シンプルなプログラミングと素早いセットアップ変更を使用して最高の結果をもたらします。この機械は、50x50 ～ 450x460mm の PCB に適合します。 X=450mm、Y=450mm、Z=100mmのパスで移動します。ユーザーは、画面に明確なパスを表示しながら、スプレールートを自由に編集できます。多くのボードでは、トラックを高速にコピーまたはミラーリングします。出力と時間を自動的に追跡します。 PCB 自動選択コーティング機として、パワードライブ、産業用制御装置、LED 照明、カーエレクトロニクスなどでうまく機能します。強力な効率と少ない廃棄物であらゆる種類のニーズに応えます。

|特徴

伝送システムの設計

トランスミッション システムは、実行中に PCB の絶縁保護コーティング機を安定に保つ強力なプラットフォームから始まります。輸入されたサーボモーターとドライバーを使用し、スムーズなパワーを実現します。サーボ モーターとスライド レールのセットアップにより、正確な X/Y/Z 移動と高い繰り返し精度が得られます。専用の防塵カバーがネジやレールを汚れから守り、メンテナンスが簡単です。柔軟なタンクチェーンにより、すべてのパイプとワイヤーがきちんと安全に保たれます。この設計により故障が削減され、忙しい工場でも機械が確実に稼働できるようになります。全体として、長時間の正確な作業を問題なくサポートします。

輸送システムの効率

PCB のコンフォーマルコーティング機の搬送システムは、基板の固着や詰まりを防ぐために特殊なチェーンを使用しています。モーターは細心の注意を払って速度を制御し、停止します。シリンダー クランプは PCB をしっかりと保持するため、プロセス中にずれることはありません。ガイドレール幅が半自動で変化し、ボードの出入りが簡単に行えます。チェーンとプロファイルを備えたレールは、曲がることなく重いボードを扱います。このセットアップは、大量生産ラインの PCB 自動選択コーティング機に適しています。スムーズな流れを保証し、毎日の生産量を高めます。

高度なデュアルバルブコーティング

コーティング システムには、PCB 用コンフォーマル コーティング機での困難な PCBA ジョブ向けにデュアル バルブ セットアップが装備されています。これには、LED やガジェットの小さな部品の細かいドット用の H-808、自動車基板の幅広フィルム用の H-818、パワー ユニットの厚い層用の H-828 などのタイプが含まれます。モジュラー部品によりバルブを 2 分以内に交換して素早い変更が可能です。オプションの U 軸は 360 度回転し、最大 45 度傾斜して硬い箇所をコーティングします。内蔵の UV ランプがスプレーをライブでチェックし、CCD ビジョンがスポットオン照準を追加します。これにより、無駄が 20 ～ 30% 削減され、IP67 の保護も得られます。

制御システムの信頼性

制御システムは、PCB のコンフォーマル コーティング機での迅速なチェックと修正のために、透明なラベルを使用して部品をスマートに配置します。高精度サーボ部品を使用し安定した走行を実現します。空気の流れによるヒートスプレッド設計でしっかり冷却。 PC+コントロールボードモードは全体的な信頼度を高めます。これにより、操作がスムーズに行われ、エラーが発生しなくなります。手間をかけずに完全な SMT 行に収まります。

オペレーターシステムのシンプルさ

Windows 10 では、オペレーター システムは 10 分以内に新しいプログラムを設定し、2 分以内に行を変更します。フレンドリーなソフトウェアが簡単な手順とヒントをユーザーに案内します。作業経路をライブで表示し、鮮明なビューを実現します。 CCD ビジョンはアドオンとして役立ちます。プラットフォームはすべてのユーザーに合わせて高さを調整します。これにより、PCB のコンフォーマル コーティング機の学習と日常使用が簡単になります。時間を節約し、トレーニングの必要性を軽減します。

先進のデュアルバルブコーティングシステム

PCB 用のコンフォーマル コーティング機は、より複雑な基板や用途に対応するデュアル バルブ設計を特徴としています。さまざまな製品に合わせてバルブ本体を迅速に交換するモジュール式部品​​を備えた PCB 自動選択コーティング機に適しています。オプションの U 軸と傾斜により、硬い PCBA 形状でもコーティングが容易になります。 UVランプ内蔵で作業状況が一目瞭然。 CCD ビジョンは、狙いを定めるためのアドオンとして付属しています。このセットアップは、高度な制御でさまざまなスプレーのニーズに対応します。ユーザーは、微細部品上の小さな霧化ドット用の H-808、大きな領域の広いファン フィルム用の H-818、高流量の厚い層用の H-828 などのタイプから選択します。各バルブは特定のジョブに適合し、無駄を削減し、品質を向上させます。全体として、1 つのシステムで柔軟で信頼性の高い保護を実現します。

|仕様

選択的コンフォーマルコーティングマシン
モデル	I.C.T-T550	I.C.T -T550U	I.C.T-T600	I.C.T -T650
バルブの数	2（霧化バルブ1ヘッド、精密バルブ1） 頭）	2（霧化バルブ1ヘッド、精密バルブ1） 頭）	2（霧化バルブ2ヘッド）	4（霧化バルブ2ヘッド、精密バルブ2ヘッド）
制御方法	PC + モーション コントロール カード
スピンドル数	X、Y、Z	x、y、z、u	X、Y、Z	X、Y、Z
PCBサイズ	50*50〜450*460mm
スピンドルドライブ	輸入サーボモーター+ボールネジモジュール
バルブの自動洗浄	5L圧力タンク付き
電源	AC220V±10%、50/60HZ、2.2KW
寸法	L910*W1600*H1700mm
正味重量	1000KG

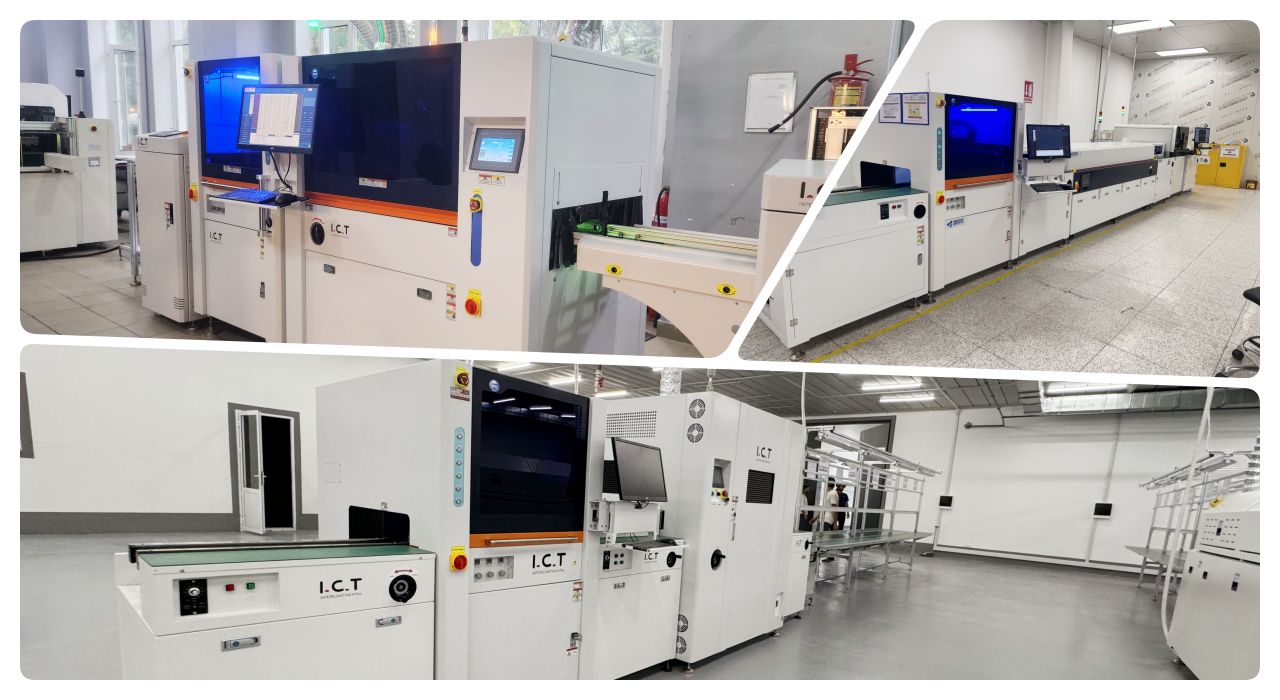

|塗装  ライン設備一覧

|  カスタマーサクセスビデオ

私たちのエンジニアは、SMT カーエレクトロニクスの支援のためヨーロッパに行きました。クライアントはダッシュボードを構築し、ローダー、UV オーブン、アンローダーを備えたコーティング ラインにある PCB 用のコンフォーマル コーティング機を含むフルセットを I.C.T から入手しました。また、ウェーブはんだ付けと AOI チェックも追加されました。エンジニアはすべての機器を現場でセットアップおよび調整しました。彼はスタッフにその運営、修理、手入れの方法を教えました。試運転では、流れの問題を修正し、最高の品質を目指して調整しました。これにより、クライアントは強力な生産を迅速に開始できるようになります。ビデオでは、取り付けとスムーズなコーティングのデモをキャプチャしています。

|  サービスとトレーニング

I.C.T は、PCB の絶縁保護コーティング機の完全な設置とメンテナンスを提供します。当社のプロは、セットアップ、日常の使用、簡単な修正についてチームをトレーニングします。リモート ヘルプまたはサイト訪問により、電話に迅速に応答します。レッスンではプログラムの編集とクリーンルーチンについて説明します。簡単に入手できるように部品を在庫しています。これによりクライアントのスキルが向上し、ラインの稼働が維持されます。長期的には、ニーズに合わせてチェックし、更新します。リスクを軽減し、初日から価値を高めます。

|  クライアントの声

クライアントは、当社のエンジニアのスマートな修正と迅速な出張を応援しています。彼らは、均一なスプレーと速度でコンフォーマル コーティング機を PCB と高く評価しています。梱包は輸送中に損傷することなく安全に保たれます。ご質問には数時間以内に返信させていただきますので、ご心配は軽減されます。強力なビルドは毎日の出力を向上させます。多くの人が、信頼性の点でこれが一番の選択であると言っています。

|  認証と規格

I.C.T は、安全で環境に優しいギアとして CE、RoHS、ISO9001 の承認を取得しています。当社はバルブ交換などの主要技術に関する特許を保有しています。すべてのマシンは出荷前に厳しいテストに合格します。これにより、すべてのユニットで最高の基準が確保されます。

|  I.C.T の会社と工場について

I.C.T は、89 人の熟練したスタッフに支えられ、社内の研究開発と構築を主導しています。 2012 年以来、当社は 3,000 万ドルの資金と 8 つの支店を擁するまでに急速に成長しました。 72 か国の 1,600 を超えるクライアントが当社を信頼しています。工場では、完璧な製品を生産するために厳格なチェックと品質システムを使用しています。当社は、SMT、コーティング、組み立てをワンストップで世界中でカバーしています。
