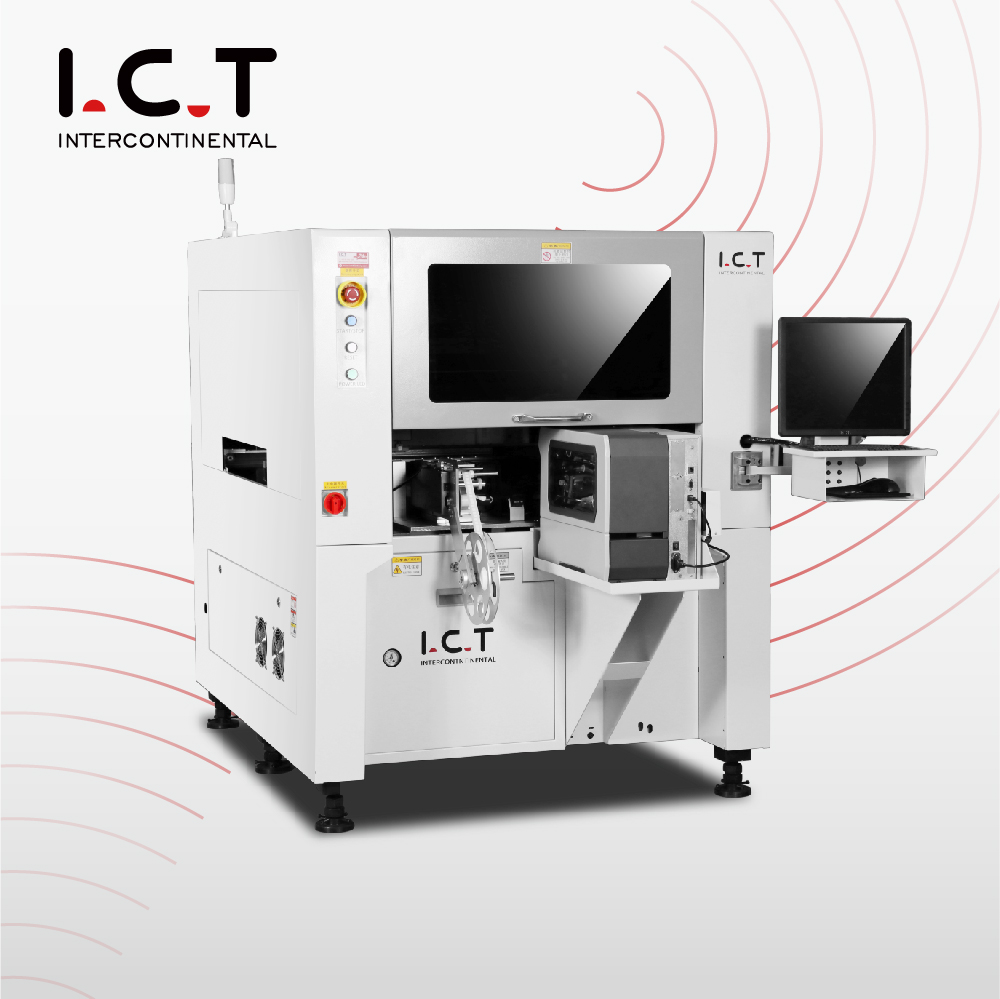

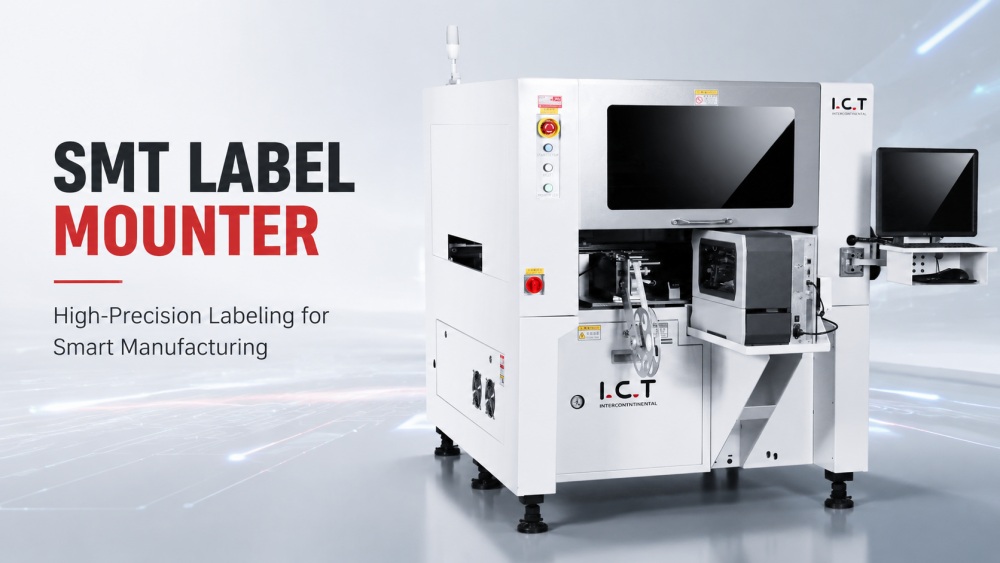

| SMT ラベルマウンタの概要

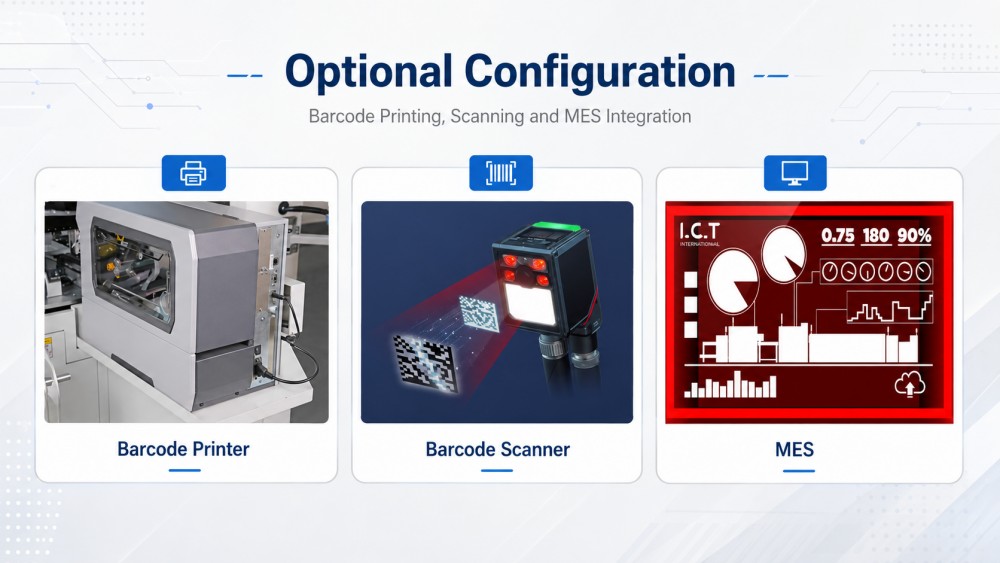

SMT ラベル マウンタは、さまざまなサイズとタイプの PCB にラベルを効率的に配置します。大量生産の PCB 組立ライン向けに設計されており、複数のラベル素材と厚さをサポートしています。このマシンは、デュアル配置ヘッド、独立した真空検出、およびオプションのバーコード印刷を備えています。 I.C.T は完全な技術サポートを提供し、SMT の実稼働環境でのスムーズなインストールと運用を保証します。その精密な設計と統合機能により、MES システムとのシームレスな接続が可能になり、PCB 製造におけるトレーサビリティと生産効率が向上します。
| SMT ラベルマウンタ の特長

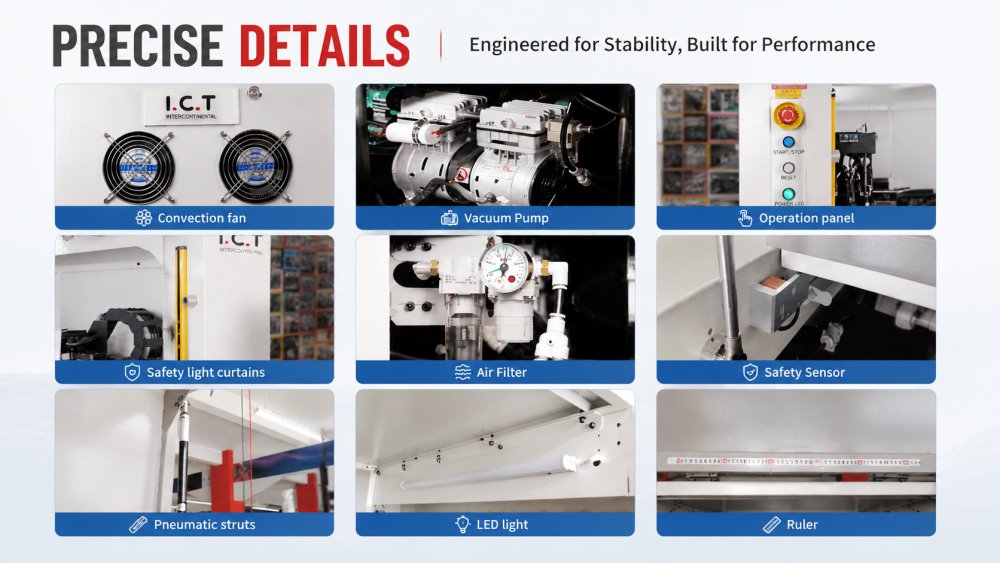

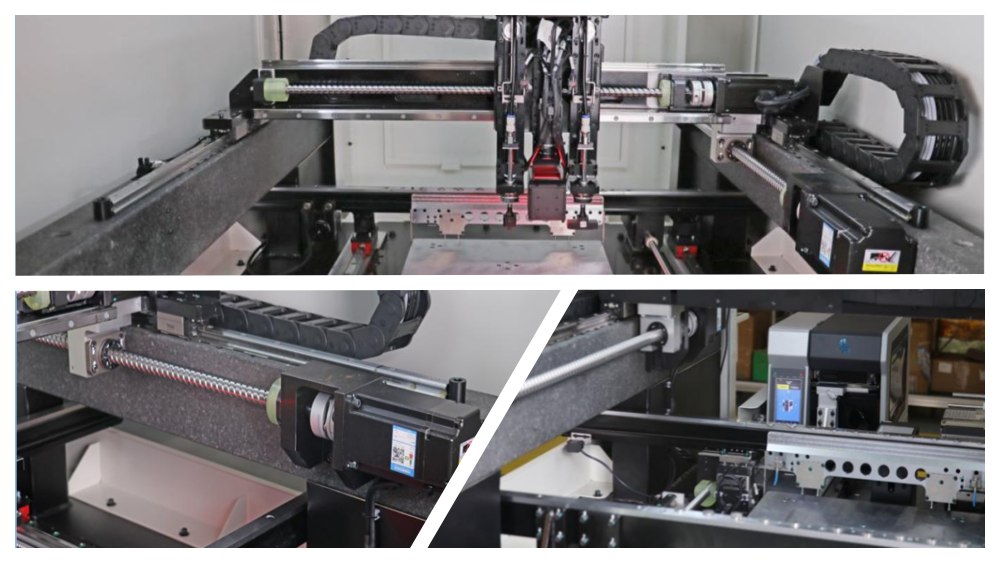

一体化されたスチールフレームと大理石のベースが構造の安定性を提供します。ボールネジとリニアガイドレールは高精度を保証し、輸入サーボモーターは高速な動きと再現性のある位置決めを実現します。アーチブリッジサスペンションにより耐荷重性能が向上し、機械的ズレのない高速・長時間運転をサポートします。

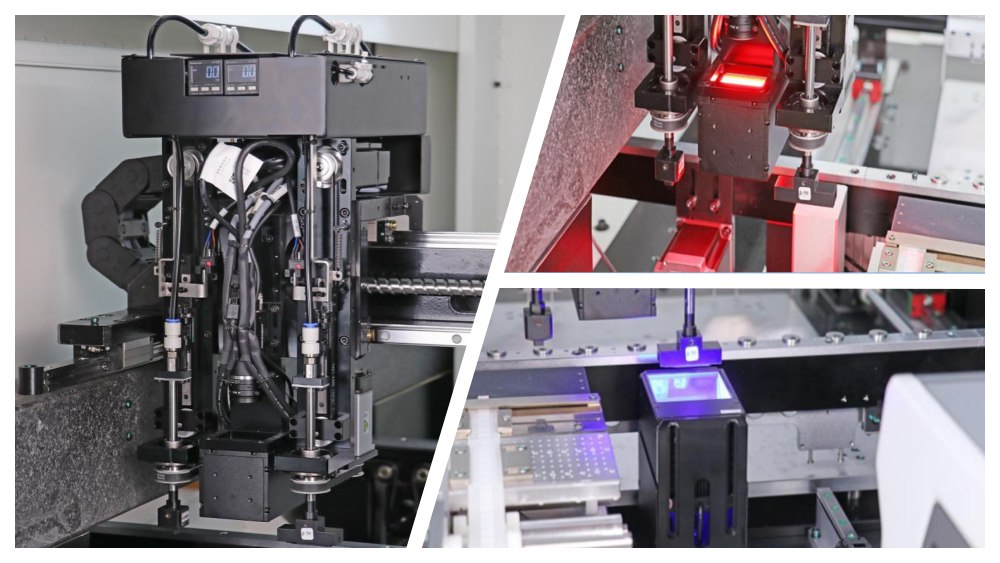

デュアル取り付けヘッドは独立して昇降、360°回転します。インポートされたボール スプラインとフライング カメラと固定カメラによる視覚的な位置決めにより、一貫した精度が保証されます。赤と青のライトによりラベル検出が向上します。この設定により、さまざまな PCB コンポーネントと高さにラベルを正確に配置できるため、エラーが最小限に抑えられ、スループットが向上します。

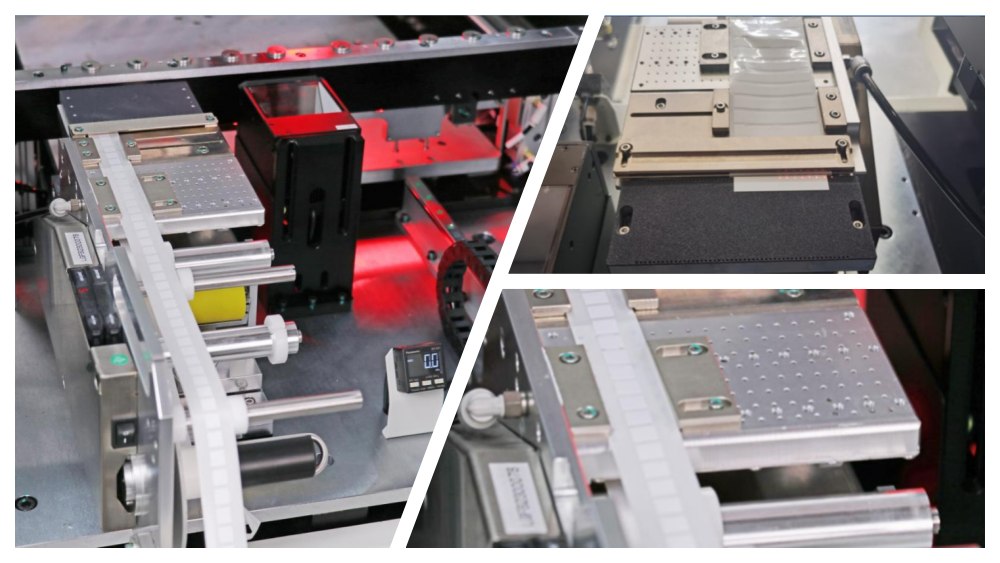

2 台の電動インテリジェント フィーダーは、1.8×2.0 mm から 100×40 mm までの幅広いラベル サイズに対応します。滑り止めマットが無駄を防ぎ、光学センサーがラベルの正確な配信を保証します。特別な調整により、複雑な材料や壊れやすい材料に対応し、生産効率を維持し、フィーダーの再装填に伴うダウンタイムを削減します。

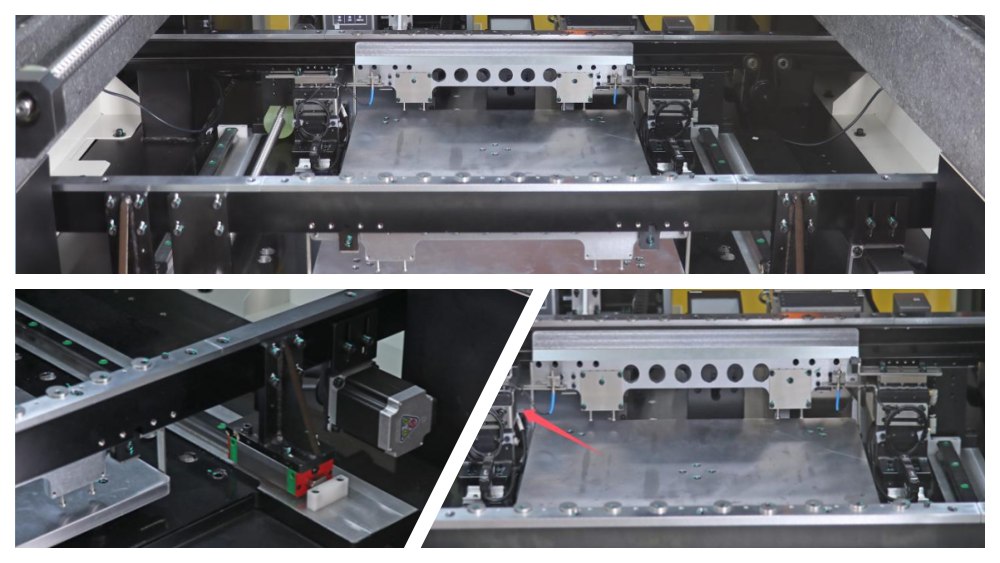

コンベアの速度は調整可能で、柔軟な PCB 方向が可能です。空気圧ブロッカーと光学センサーにより、正確な停止位置が保証されます。ボールねじとスライドレールを同期させることでトラックの平行度を維持し、PCBの詰まりを防ぎ、SMTラインでのスムーズな連続生産を可能にします。
| リフロー炉仕様
| No. | 品目 | I.C.T-310 | I.C.T-310D | I.C.T-310L |
|---|---|---|---|---|
| 1 | PCBサイズ | 50×50mm～340×280mm | 50×50mm～400×350mm | 100×100mm～600×500mm |
| 2 | PCB厚さ | 1～6mm | 1～6mm | 1～6mm |
| 3 | フィーダーの位置 | 2 | 4 | 2 |
| 4 | フィーダ幅 | 105mm | 105mm | 105mm |
| 5 | 実装速度 | 2500個/H | 4000個/H | 1300個/H |
| 6 | ラベルサイズ | ラベルフィーダー：2×2～100×40mm（オプションバーコードプリンター：13×13～100×40mm） | 同じ | 同じ |
| 7 | ラベルの厚さ | 0.05～0.3mm | 0.05～0.3mm | 0.05～0.3mm |
| 8 | ラベルの精度 | ±0.05mm | ±0.05mm | ±0.05mm |
| 9 | ラベリング角度 | 360° | 360° | 360° |
| 10 | ノズル | 2 | 2 | 2 |
| 11 | ノズルバキューム | 真空ポンプ | 真空ポンプ | 真空ポンプ |
| 12 | PCB 安全高さ | トップ: <25mm;底部: <25mm | トップ: <25mm;底部: <25mm | トップ: <25mm;底部: <25mm |
| 13 | 転送高さ | 900±20mm | 900±20mm | 900±20mm |
| 14 | 位置決め精度 | ±0.025mm | ±0.025mm | ±0.025mm |
| 15 | 繰り返し精度 | ±0.005mm | ±0.005mm | ±0.005mm |
| 16 | 取付モーメント | 最大3kg | 最大3kg | 最大3kg |
| 17 | 位置決め方法 | CCD+マーク | CCD+マーク | CCD+マーク |
| 18 | コンベヤー速度 | 50～600mm/min | 50～600mm/min | 50～600mm/min |
| 19 | 剥離方法 | 光ファイバー検出 + ソフトウェア制御 | 同じ | 同じ |
| 20 | 吸引検知 | 真空試験、落下標準試験 | 同じ | 同じ |
| 21 | レール幅 | 自動調整 | 自動調整 | 自動調整 |
| 22 | 制御モード | PC + 産業用制御ボード | PC + 産業用制御ボード | PC + 産業用制御ボード |
| 23 | MESインターフェース | ネットワークインターフェースを予約する | ネットワークインターフェースを予約する | ネットワークインターフェースを予約する |
| 24 | 力 | AC220V/50Hz、1KVA | AC220V/50Hz、1.5KVA | AC220V/50Hz、1.5KVA |
| 25 | 寸法 | L1096×W1130×H1426mm | L1074×W1590×H1440mm | L1250×W1610×H1530mm |
| 26 | 重さ | 800kg | 1300kg | 1400kg |
| 27 | 空気圧 | 0.5～0.6MPa | 0.5～0.6MPa | 0.5～0.6MPa |
| SMT ライン機器リスト
I.C.T は、PCB ローダー、ステンシル プリンター、ピック アンド プレイス マシン、SPI、AOI、Lyra リフロー オーブン、および PCB ハンドリング システムを含む、包括的な SMT ソリューションを提供します。 SMT ラベル マウンターはシームレスに統合され、トレーサビリティとラベル貼り付けの効率が向上します。当社のソリューションは、コンピュータ、SSD、メモリ モジュールの複雑な PCB アセンブリをサポートし、大量生産環境で高品質の出力を保証します。
| 顧客成功ビデオ
I.C.T のエンジニアは、ウズベキスタンの大手電子機器工場に完全な SMT および DIP ラインを納品し、試運転しました。この施設では、コンピューターのマザーボード、SSD、メモリー製品を生産しています。初期セットアップからテストまで、I.C.T はオンサイトのテクニカル サポート、プログラミング、トラブルシューティングを提供しました。クライアントは、I.C.T の迅速な対応、機器の信頼性、プロフェッショナルなサービスを賞賛しました。 SMT ラインには、I.C.T-5151 ステンシル プリンター、4 台の SMT マシン、Lyra リフロー オーブン、SPI、AOI、および PCB ハンドリング システムが含まれていました。 DIP ラインは、手動挿入、JUKI カスタム挿入、Acrab350 ウェーブはんだ付け、コンベア統合を特徴としていました。
| 専門的なトレーニングとサポート
I.C.T は、SMT ラベル マウンターのオンサイト設置、校正、トレーニングを提供します。当社のエンジニアはスムーズな試運転を保証し、工場チームに運用指導を提供します。テクニカル サポートは、MES の統合、メンテナンス、トラブルシューティングをカバーします。迅速な対応サービスと詳細な文書化により、お客様は高い稼働時間を維持し、生産リスクを最小限に抑え、すべての PCB タイプの正確なラベル付けを保証できます。
|お客様からの賞賛
クライアントは、I.C.T のエンジニアのプロ意識、対応力、明確な指導を常に賞賛しています。 SMT ラベル マウンターの精度と信頼性は、安全な梱包とタイムリーな配送と同様に高く評価されています。お客様は、迅速な問題解決、容易な統合、スムーズな SMT ライン運用への全体的な貢献を強調し、I.C.T のソリューションとサービスの卓越性に対する信頼を裏付けています。
| 私たちの認証
I.C.T 製品は CE、RoHS、ISO9001 規格を満たしています。 SMT ラベル マウンターには、信頼性の高いラベル貼り付けのための特許取得済みの機能も含まれています。コンプライアンスにより、安全性、環境保護、高品質の製造が保証されます。お客様は、I.C.T の厳格な品質管理システムに裏付けられた、重要な PCB の組立作業を完全に認定された機械に頼ることができます。
| 私たちと工場について
I.C.T は、高度な SMT 機器を世界中に設計、製造、提供しています。成長を続けるチームと数十年の経験により、当社は複数の国にわたる数百のクライアントにサービスを提供しています。当社の工場では厳格な検査手順を維持し、すべての製品が高品質基準を満たしていることを確認しています。研究開発から生産、技術サポートまで、I.C.T は効率的で信頼性の高い PCB 組立ラインのための機器、トレーニング、アフターサービスを統合したエンドツーエンドのソリューションを提供します。
