| Smt 鉛フリーウェーブはんだ付け機 – プロフェッショナルなウェーブはんだ付け機
I.C.T W シリーズ Smt 鉛フリーウェーブはんだ付け機は、SMT DIP 生産ラインのコアはんだ付けディップ機です。このSMTはんだ付け機は、正確なフラックス塗布のための日本製黒田精密ノズル、安定した温度制御のための完全に独立した水平加熱ゾーン、および通常の電力をわずか7kWに抑える省エネ設計を採用しています。オプションの窒素保護は、高品質の鉛フリー基準を満たしています。自動車エレクトロニクス、スマート メーター、消費者製品に広く適用されているこの Smt 鉛フリー ウェーブはんだ付け機は、最新の SMT DIP ラインに優れたパフォーマンスを提供します。
| 特徴
調整可能な噴霧領域とピラミッドフィルターを備えた日本製黒田ノズルは、サイクルごとに均一で低消費量のフラックス層を提供します。デジタル流量計と安定した圧力タンクにより、フラックスの使用量が半分に減り、チャンバーを清潔に保ちます。これは、THT の連続生産における Smt 鉛フリーウェーブはんだ付け機にとって大きな利点です。
サードパーティの独立した過熱保護と PLC+PID 閉ループ制御により、複数の安全層が提供されます。リアルタイム監視と即時緊急停止により、DIP ウェーブはんだ付け機の 24 時間稼働中にオペレーターと機器を保護します。
閉じた熱風経路と整流板を備えた独立した水平加熱ゾーンにより、ボード全体で完全に均一な温度が保証されます。ウォームアップにかかる時間はわずか約 15 分で、通常の電力は 7kW にとどまります。これは、類似のはんだ付けウェーブ マシンの中で最も経済的な加熱です。
| DIPライン設備一覧
| モデル | W4 | W3 | W2 |
| 寸法：（mm） | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| 重量(kg) | 約1500kg | 約1200kg | 約790kg |
| 電源 | 3P5W、380/220V 50Hz | 3P5W、380/220V 50Hz | 3P5W、380/220V 50Hz |
| 起動電力 | 32kw | 24kw | 16kw |
| 動作電力 | 12kw | 9kw | 7kw |
| 制御システム | plc | ||
| スプレーシステム | |||
| 伝送方式 | ステップモーター | ||
| スプレー圧力 | 0.25Mpa～0.4Mpa | ||
| ルクスフロー | 10--100ml/分 | ||
| 排気径 | Φ200mm | ||
| 排気能力 | 25m3/分 | ||
| 予熱システム | |||
| 予熱モード | 熱風 | ||
| 制御モード | PID+SSR | ||
| 予熱ゾーン | 4 | 3 | 2 |
| 予熱長さ | 1800mm | 1600mm | 1200mm |
| 予熱温度 | (室温)-250℃ | ||
| ウォームアップ時間(分) | 約15分（設定150℃） | ||
| コンベヤー システム | |||
| PCB サイズ:LxW(mm) | 最小:80x60mm;最大:400x300mm | ||
| コンベヤー速度 | 0～2000(mm/分) | ||
| コンベヤー高さ | 750+/-20 (mm) | ||
| 指 | ダブルフック爪（標準） | ||
| コンベヤー 幅制御 | 手動で | ||
| コンベヤー 角度 | 4～7度 | ||
| はんだ付け システム | |||
| はんだポットスタイル | メカニカル モーター ドライブ | ||
| はんだポットの材質 | フルチタン（スタンダードFT） | ||
| はんだポット温度 | 300°C | ||
| はんだポット容量 | 鉛フリー 350kg | 鉛フリー 300kg | 鉛フリー 250kg |
| 他の | |||
| フィンガークリーニングシステム | ブラシ | ||
| DIPライン設備一覧

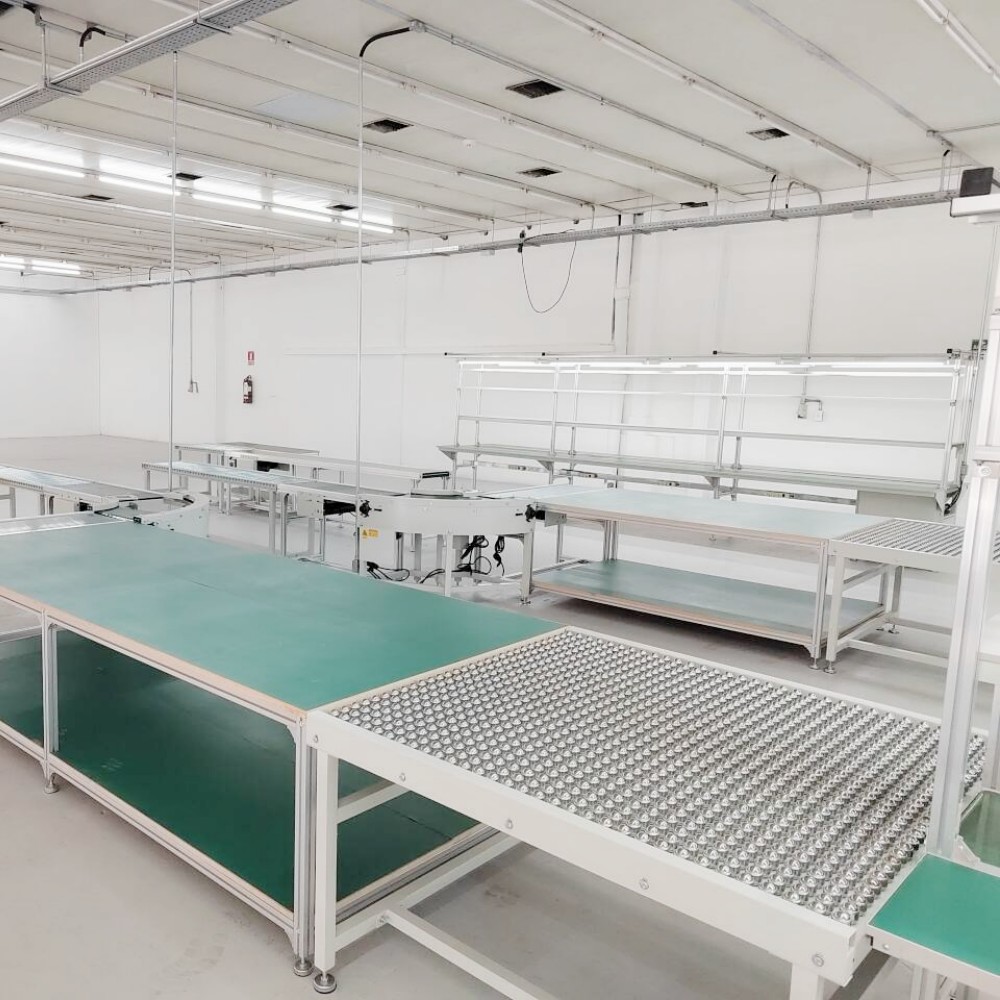

当社の DIP 生産ラインは、効率的かつ正確な PCB アセンブリのための高度なツールを提供します。完全に自動化された DIP ラインには、部品を正確に配置するための DIP 挿入ライン、スムーズな PCB 進入のためのウェーブ ローダー、安全な排出のためのウェーブ アンローダー、および最終チェックのための組立ベルト ラインが含まれています。この高品質の PCB DIP 生産ラインは、安定した動作、信頼性の高い THT 挿入、およびコスト効率の高い組み立てを保証し、さまざまな業界のニーズに対応します。モジュラー設計と I.C.T のグローバル サポートにより、スルーホール タスクの生産性が向上します。
| カスタマーサクセスビデオ

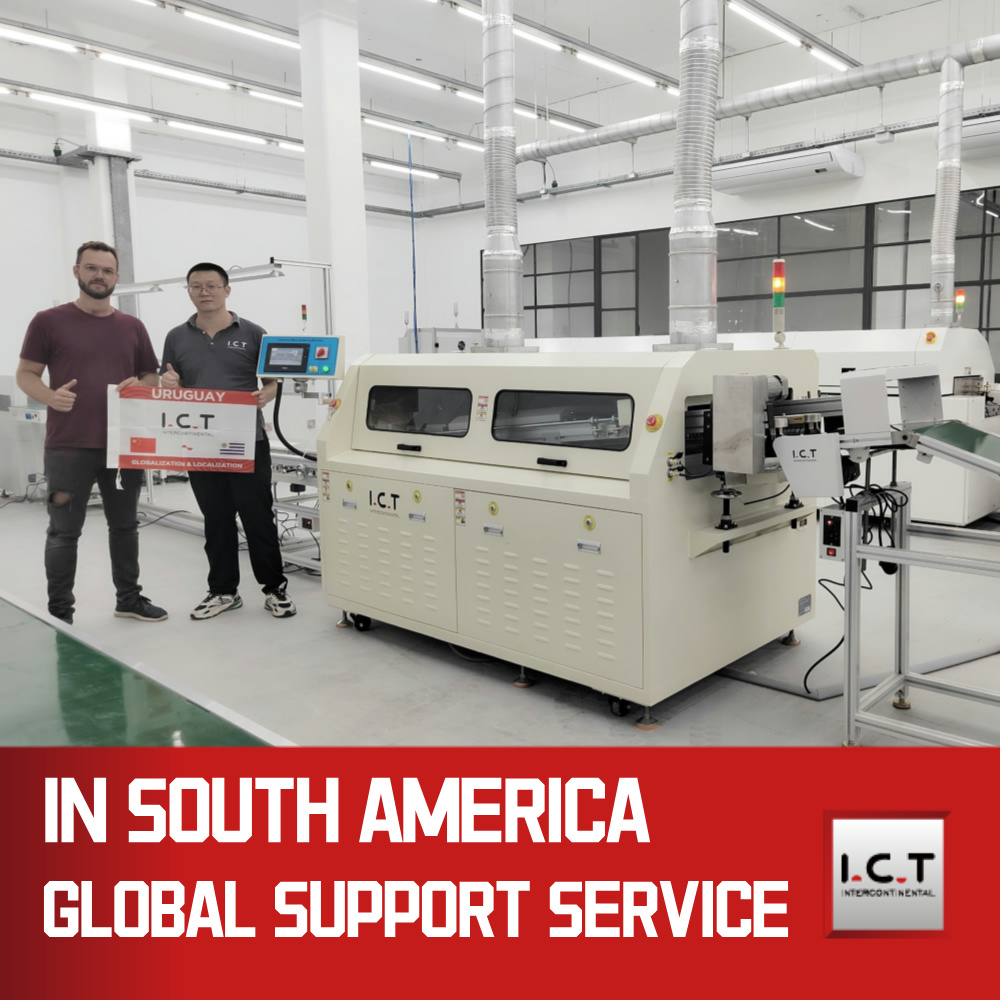

ウルグアイのスマート メーター工場は、DIP ラインで大型コンポーネントを備えた複雑な基板を処理するため、信頼性の高い SMT はんだ付け機を必要としていました。当社は W シリーズ Smt 鉛フリー ウェーブはんだ付け機を供給し、完全な設置とトレーニングのためにエンジニアを派遣しました。この機械はわずか 7kW でフル生産を開始し、欠陥がなく、完璧な接合を実現しました。顧客は、はんだ付けディップ装置がスムーズに動作している様子を撮影し、それがどのように日々の生産量を劇的に向上させたかを共有しました。このプロジェクトは、この地域の多くの電子機器メーカーのモデルとなりました。
| 専門家によるサービスとトレーニング
I.C.T は、すべての Smt 鉛フリー ウェーブはんだ付け機を長期的な協力の始まりとして扱います。当社は、無料の工場レイアウトのアドバイス、オンサイトのプロセス調整、現地語のトレーニング コース、生涯ソフトウェア アップグレード、世界 8 か所の倉庫からのスペアパーツを提供し、お客様の SMT DIP ラインが最小限のリスクで最大限の効率を達成できることを保証します。
| お客様からの賞賛

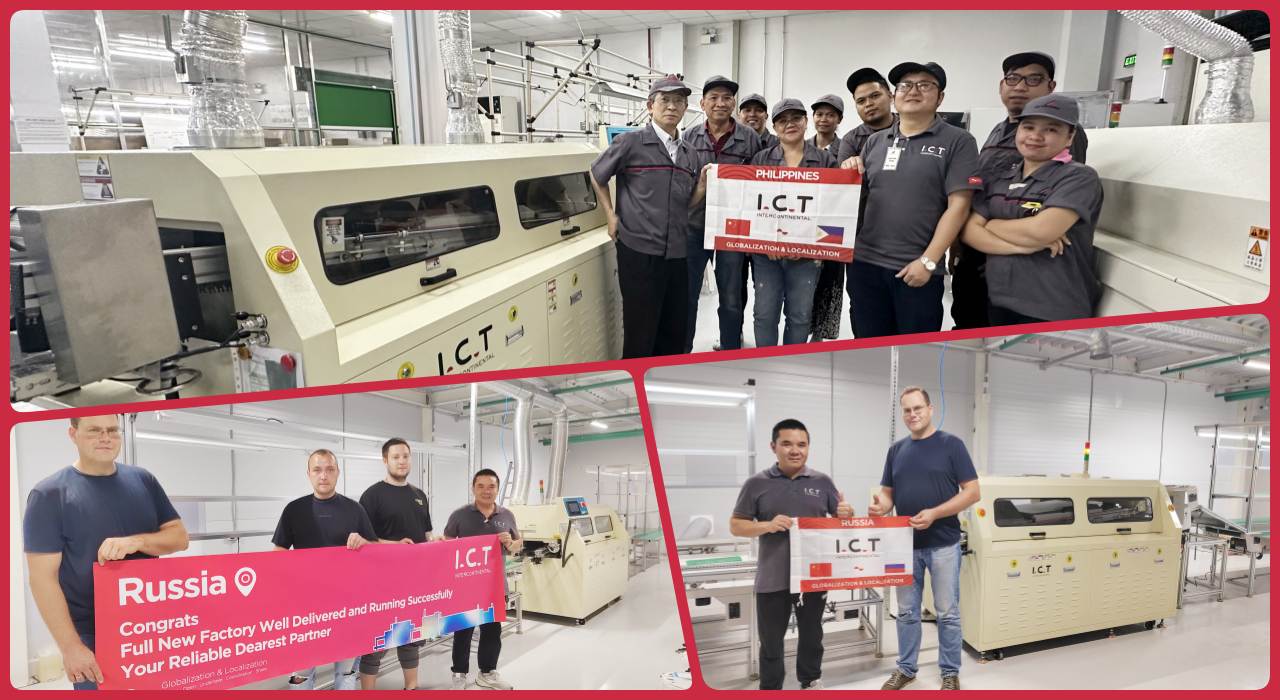

当社の Smt 鉛フリー ウェーブはんだ付け機は、毎日の確実な動作、極めて低い電力消費、複雑な基板上での完璧なはんだ付け結果を評価しており、世界中の工場から高く評価されています。特に、長時間の輸送を経ても無傷で届く輸出用木製箱、本社からの即座のリモート サポート、既存の SMT DIP 機器との機械の連携の容易さについて言及しています。
| 品質認証
すべての I.C.T Smt 鉛フリー ウェーブはんだ付け機は、CE、CCC、UL、RoHS、ISO9001 認証に加え、省エネ加熱およびフラックス システムに関するいくつかの特許を取得しており、お客様に世界的なコンプライアンスと技術的卓越性に対する完全な自信を与えています。
| I.C.T の会社と工場について
I.C.T – 信頼できる最愛のパートナー2012 年以来、I.C.T は東莞の 12,000 平方メートルの工業団地と 8 つの海外サービス センターでエレクトロニクス製造のためのグローバルなクロスバリュー プラットフォームを構築してきました。 20 人の上級エンジニアを含む 89 人のスタッフと 3,000 万ドルの登録資本により、当社は設計から納品まであらゆる詳細を習得することができます。 「誠実さ、シンプル、オープン、調整、共有」の価値観で 72 か国の 1,600 を超える顧客にサービスを提供する当社は、最も信頼できるソルダリング ウェーブ マシンと完全な SMT DIP ソリューションを世界中に提供しています。
