波のはんだ付けベルトアンローダー
I.C.T
| 数量： | |
|---|---|
|ウェーブはんだ付けベルトアンローダーの紹介
ウェーブはんだ付けベルト アンローダーは、DIP または THT 組立ラインでウェーブはんだ付け機の後に使用されます。 PCB がフラックス塗布、予熱、はんだ付けを経た後も、基板温度は依然として高いままです。この機械は、はんだ付けされた PCB を受け取り、より安全かつ安定した方法で次のプロセスに移動します。高温帯電防止ベルト、モーター駆動の搬送、冷却ファン設計、丈夫なスチールボディを採用しています。標準的な機械サイズは 1200 ～ 4851400 mm で、PCB 幅は 50 ～ 400 mm に対応します。さまざまな基板サイズ、工場レイアウト、生産ニーズに合わせてカスタマイズすることもできます。
| DIPラインの製品特長

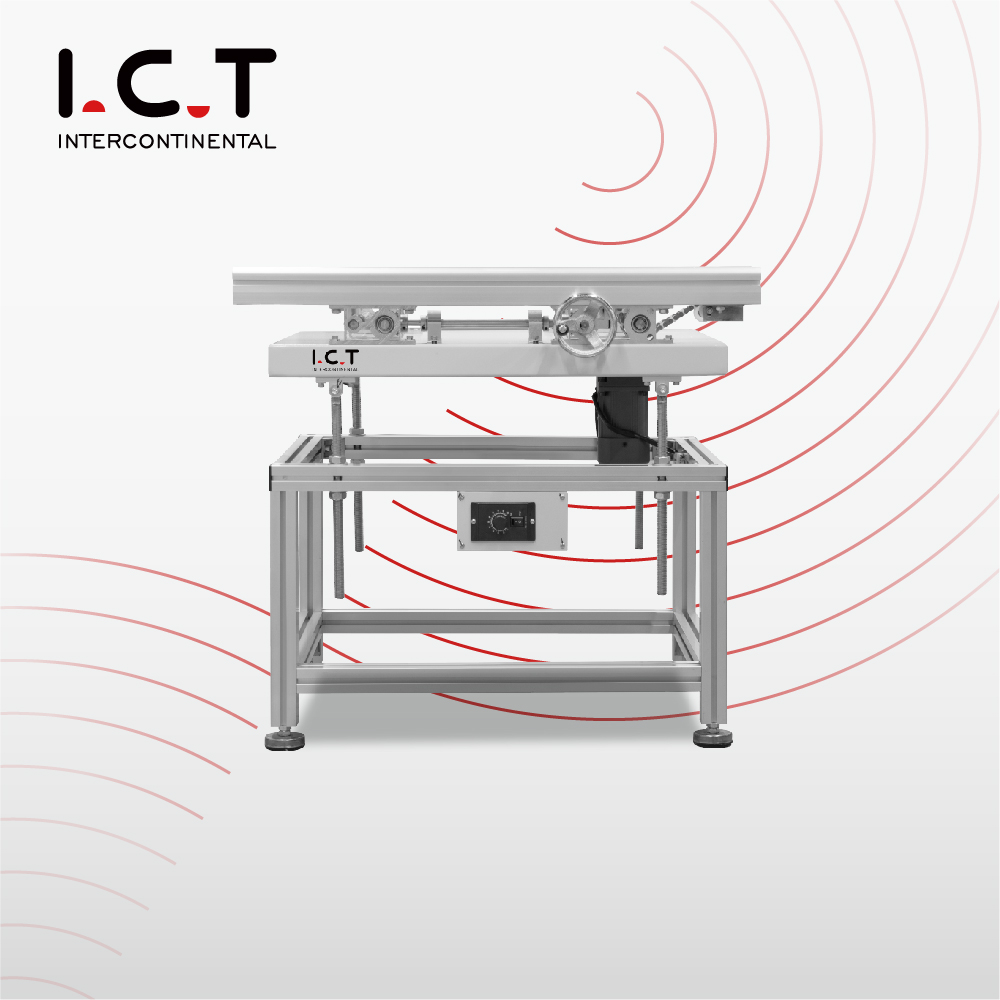

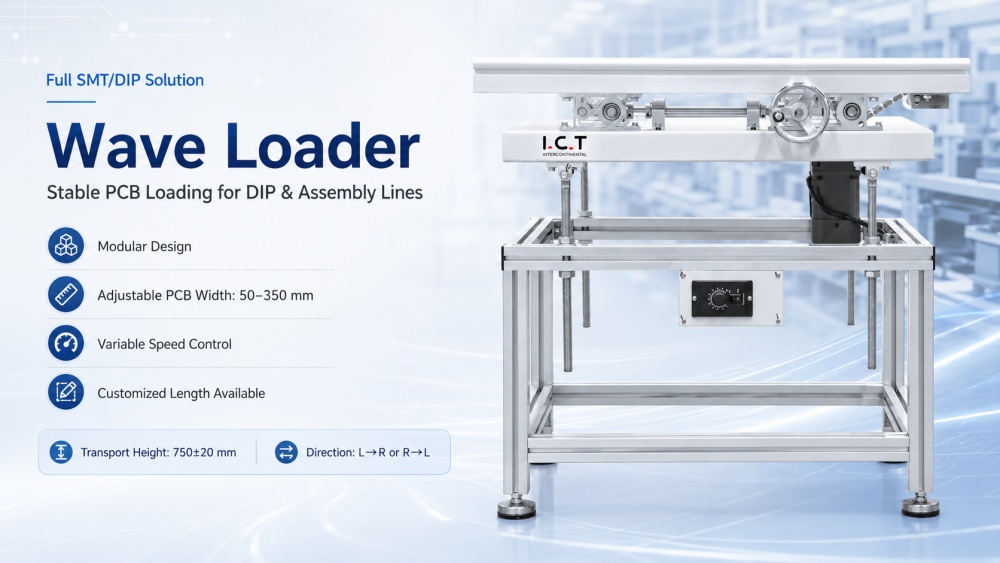

ウェーブ ローダ は、DIP 生産ラインのウェーブはんだ付け機の前に配置されます。その主な役割は、手動挿入ライン、自動挿入機、またはコンベアから PCB を受け取り、安定した速度でウェーブはんだ付けプロセスに送り込むことです。この機械は、滑らかな PCB の積載をサポートするために、頑丈なアルミニウム フレーム、調整可能なレール幅、およびモーター制御を使用しています。幅50～350mm、厚み0.6～6.0mmのPCBに対応可能です。レール幅の調整はステンレス製のネジで行うため、オペレータによる製品の段替えが容易です。完全な DIP ラインの一部として、ローダーは手作業を減らし、プロセス接続を改善し、はんだ付け前の PCB の動きをより安定に保つのに役立ちます。
| 構成: | |
|---|---|
| モーター | 2馬力、AIDELI製 |
| インバータ | 2馬力、AIDELI製 |
| 本体 | 40×40mm、アルミニウム |
| レール | 40×60mm、アルミニウム |
| 仕様: | |
|---|---|
| 寸法（mm） | 800* 600* 950mm/セット |
| PCB幅 | 50～350mm(調整可能) |
| PCB厚さ | 0.6～6.0mm |
| 輸送の高さ | 750±20mm |
| 制御モード | モーター |
| 力 | 最大20VA |
| PCB方向 | l to rまたはr to l |
| 電源 | 1PH AC220V 50/60Hz（オプション：110V～380V） |
| 重さ | 220kg/セット |

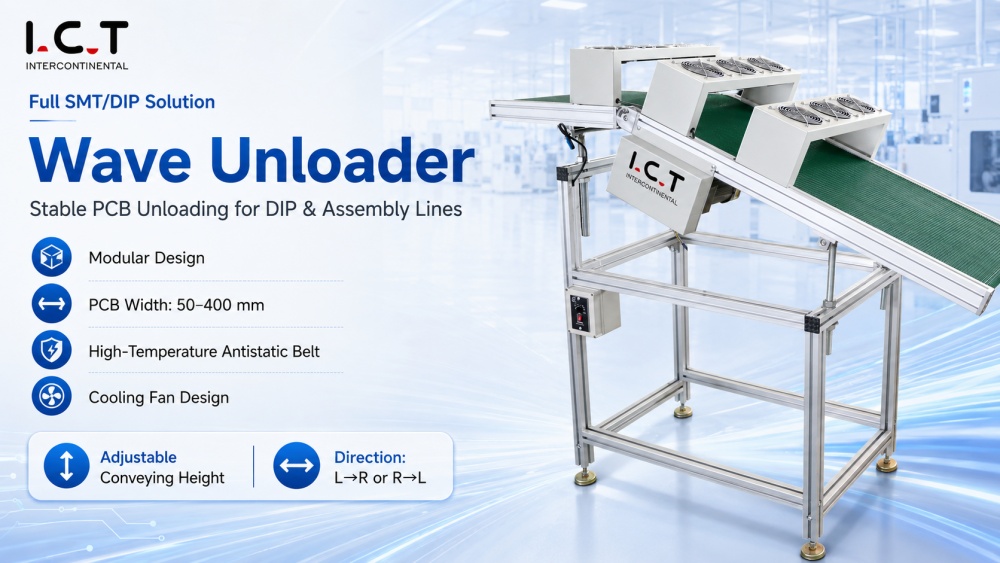

ウェーブアンローダーはウェーブはんだ付け機の後に設置されます。はんだ付け後、PCB はまだ熱いため、次のプロセスに安全に移動する必要があります。アンローダーははんだ付けされた基板を受け取り、冷却、DIP AOI 検査、手動修理、テスト、または最終組み立てのために前方に搬送します。高温帯電防止ベルト、ファン冷却設計、頑丈なスチール構造を採用し、はんだ付け後の安定した転写をサポートします。 PCB幅は50～400mmまで対応しており、お客様の製品に合わせてカスタマイズが可能です。 DIP ラインでは、Wave Unloader がホットな PCB を保護し、オペレーターとの直接接触を減らし、バックエンドの生産フローをよりスムーズにするのに役立ちます。
| 構成: | |
|---|---|
| モーター | 2馬力、AIDELI製 |
| インバータ | 2馬力、AIDELI製 |
| 本体 | 40×40mm、スチール |
| ベルト | 高温帯電防止ベルト（滑り止めベルトはオプション） |
| 仕様: | |
|---|---|
| 寸法（mm） | 1200* 485* 1400mm |
| PCB幅 | 50 – 400mm (カスタマイズ可能) |
| 輸送の高さ | 1300～750±20mm |
| 制御モード | モーター |
| 冷却モード | ファン |
| 力 | 最大20VA |
| PCB方向 | l to rまたはr to l |
| 電源 | 1PH AC220V 50/60Hz（オプション：110V～380V） |
| 重さ | 290kg/セット |
| DIPライン設備一覧
I.C.T は、スルーホール アセンブリ ソリューションを必要とするお客様に完全な DIP 生産ライン機器を提供します。関連製品には、手動挿入ライン、自動挿入機、ウェーブはんだ付け機、選択はんだ付け機、DIP AOI、はんだ付けロボット、コンベヤ、ローダー、アンローダー、およびその他の PCB ハンドリング システムが含まれます。ウェーブはんだ付けベルト アンローダーは、通常、I.C.T-Acrab シリーズのウェーブはんだ付け機およびコンベア システムと一緒に使用されます。新しい工場や生産拡張プロジェクトの場合、I.C.T は、コンポーネントの挿入からはんだ付け、冷却、検査、修理、最終出力に至る全プロセスの計画を支援します。ラインは、PCB のサイズ、目標容量、製品タイプ、床面積に基づいて調整できます。
| 製品名 | DIPラインでの用途 |
|---|---|
| PCB SMT 行 | ターンキー全自動 SMT 組立ライン |
| 自動インサート機 | DIP 生産ライン向けにコンポーネントを PCB に正確に自動的に配置します。 |
THT プラグイン プロセス中に、はんだを溶かして PCB に固体接合を形成します。 | |
正確な THT アセンブリのために特定の領域に選択的にはんだを塗布します | |
DIP で組み立てられた PCB のはんだ接合部と配置欠陥を検査します。 | |
THT コンポーネントの内部はんだ品質と隠れた欠陥をチェックします。 | |
| ベルト組立ライン | PCB を DIP ライン内でスムーズに輸送し、効率的な組み立てと検査を実現します。 |
