| AI-4540 AOI マシンを発見

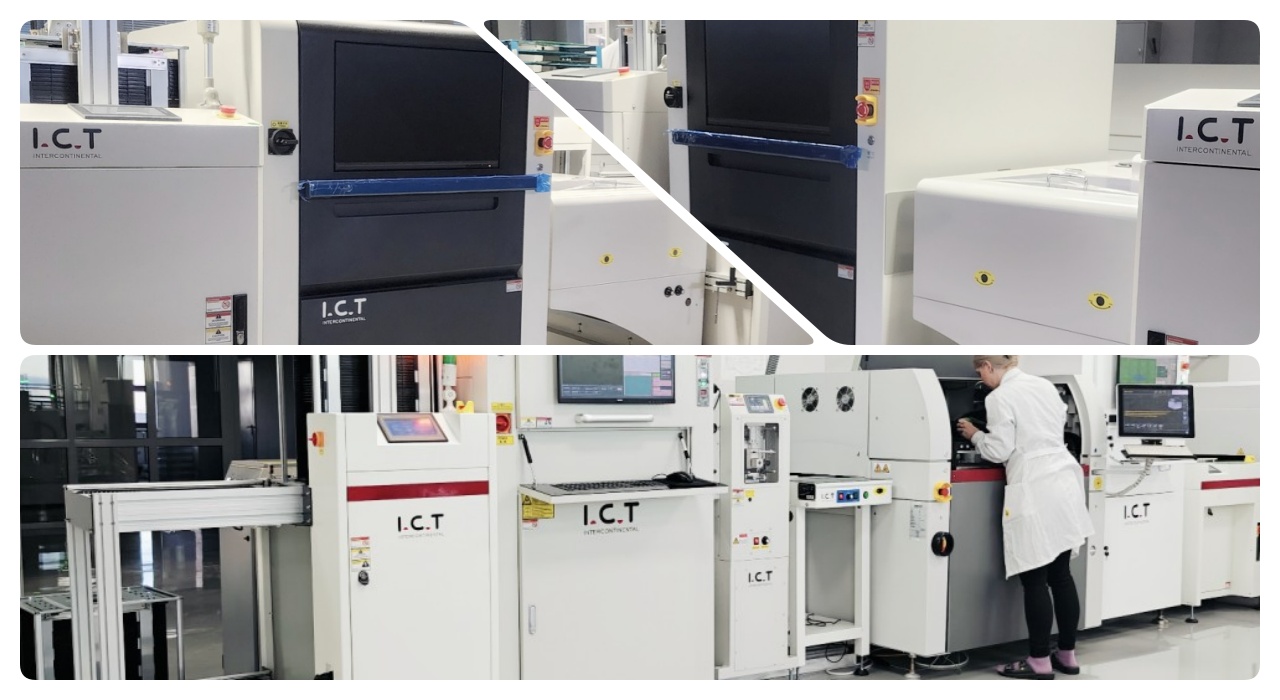

I.C.T DIP 逆さカメラ オンライン AOI AI-4540 は、THT のはんだ付け後の PCBA のための高度な検査ツールです。高精度のカラー カメラを使用してリアルタイムの画像をキャプチャし、畳み込みニューラル ネットワーク (CNN) アルゴリズムで処理して欠陥をインテリジェントに検出します。この自動 PCB AOI マシンは、間違った部品、コンポーネントの欠落、逆極性、抵抗器、コンデンサ、ダイオード、ソケットなどの要素のブリッジ、ボイド、または不十分なはんだなどのはんだ欠陥などの問題を特定します。高い検出率と低い誤警報により、変更を加えることなく生産ラインに設置できるため、継続的な稼働が可能になります。高さや幅の調整も簡単で、複数台の集中管理にも対応します。データのトレーサビリティには、SPC アラーム、自動ログ保存、NG 警告、リモート プログラミングが含まれます。これにより、工場の SMT プロセスの効率と品質が向上します。
| 特徴

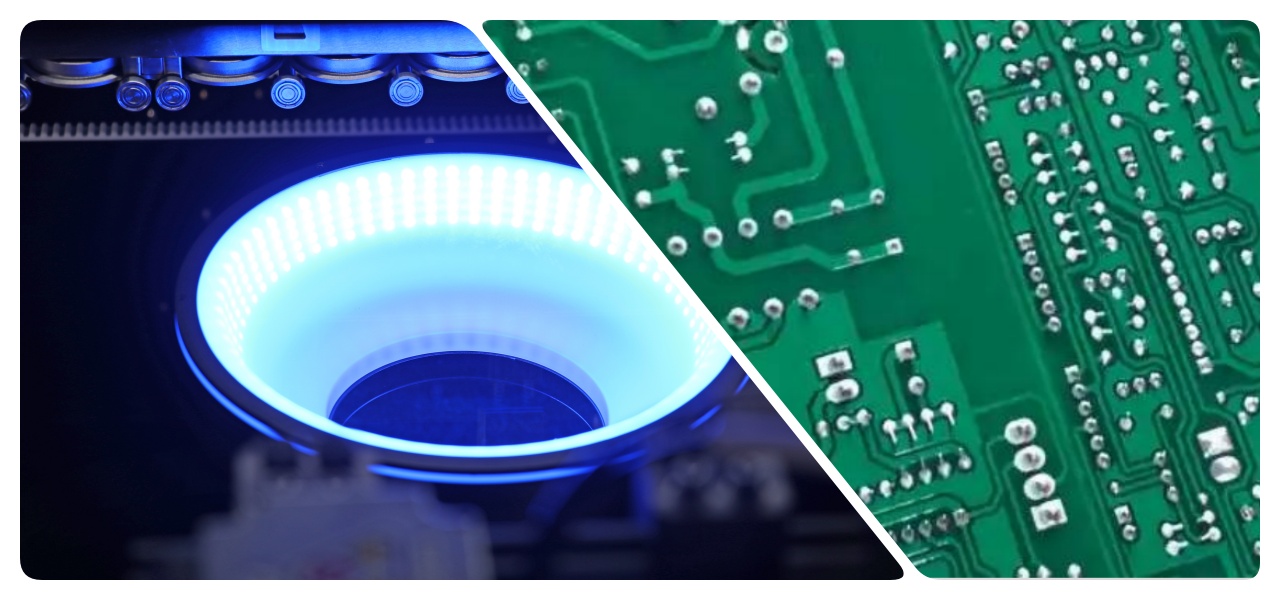

深層学習アルゴリズム
AI-4540 aoi マシンは、工業用小切手向けにビッグデータの最適化によるディープラーニングを使用しています。ワンクリックでコンポーネントとはんだ接合部を自動的に識別し、従来の方法に比べて長いプログラミング時間や高い誤報を削減します。大規模なデータセットでトレーニングされ、ウェーブはんだ付け後の底面の変動を処理し、欠陥を見逃さないようにします。はみ出し部分や微妙な色の違いによる誤報を軽減します。 CNN は、ピンやデバイスの干渉なしにはんだのあいまいなピンホールを検出するなど、さまざまなシナリオで人間のような判断を模倣します。これにより、複雑な基板に対する強力な一般化、高精度、信頼性の高い検査が実現します。

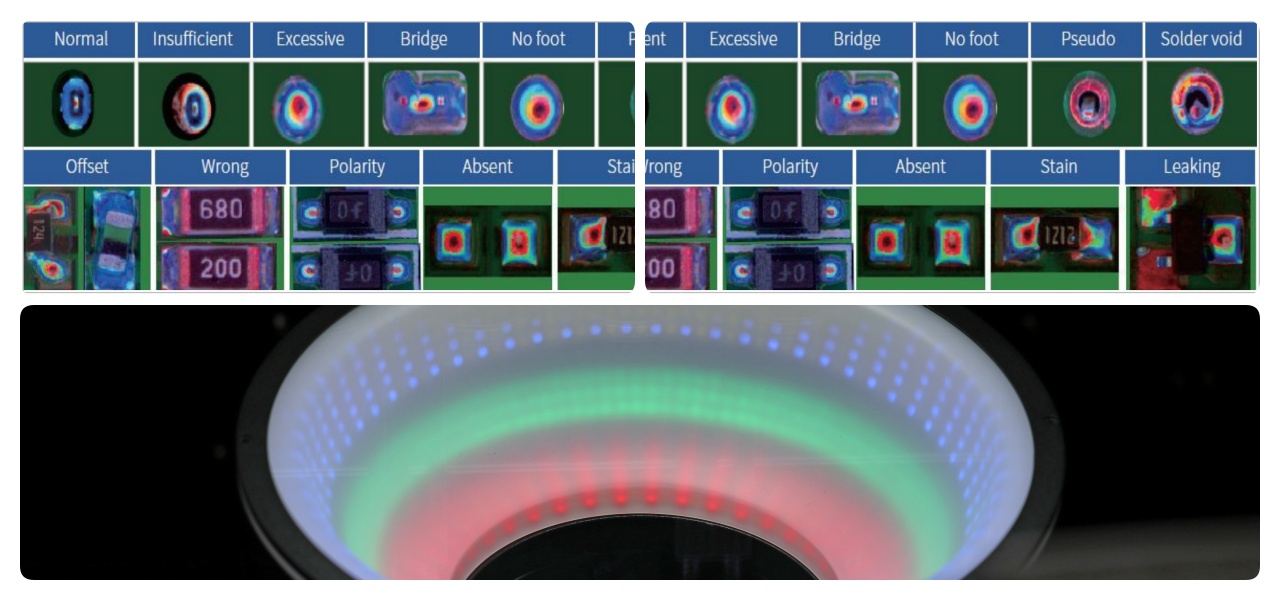

柔軟な手続き
このオンライン青検査機は、スムーズな使用のためのスマートで適応性のあるプロセスを提供します。ラインを停止することなく、カラーリング抵抗、コンデンサ、ダイオード、ソケットをオンラインまたはオフラインでインテリジェントにチェックします。既存のファイルを使用して短い切り替えを行うと、プログラミングには 10 ～ 20 分、デバッグには 10 ～ 15 分かかります。パラメータの一括変更は 1 つのキーで行われます。間違った品目や種類については、アラーム音で警告します。これにより、操作が簡素化され、機器の設定が迅速に最適化され、ダウンタイムが減少して生産フローが改善されます。

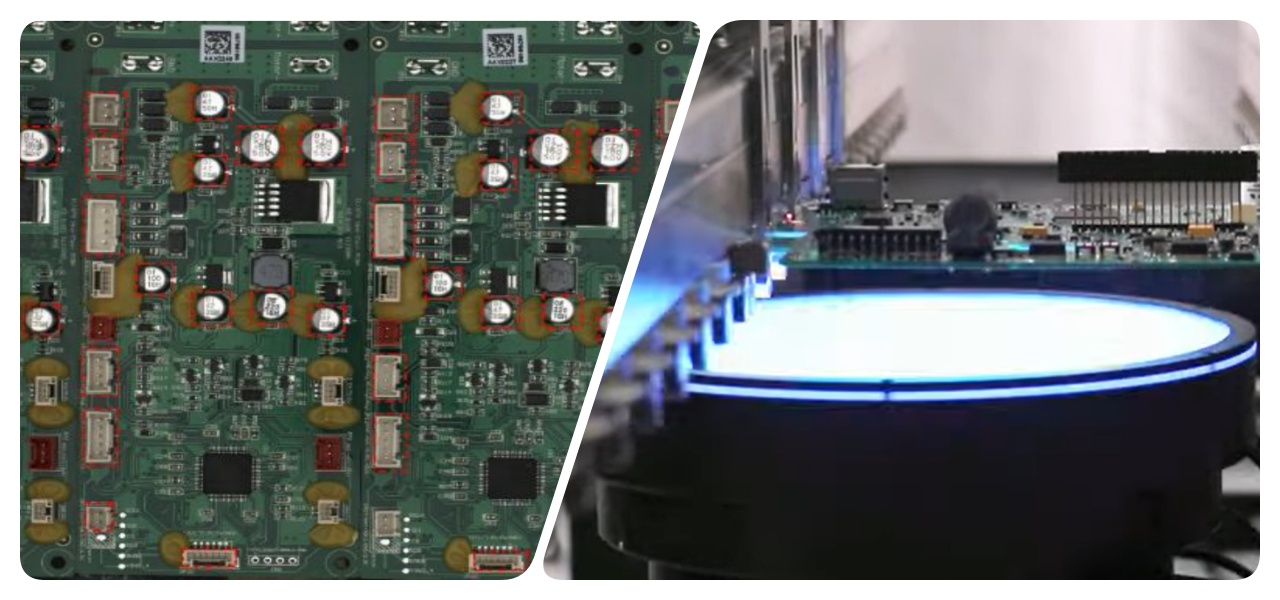

迅速な検査速度
AI-4540 aoi マシンは、遺伝的アルゴリズムのパス計画により高速チェックを実現します。非溶接領域をスキップすることで FOV カウントを削減し、パスを短縮し、理想的なイメージング スポットを選択してエッジのはんだ付けを回避します。 GPU 並列処理によりデータ処理が高速化されます。 FOV あたり 0.23 秒で、大量のラインに適しています。ライン smt aoi マシンの検査システムとして、正確な結果を保証しながら流れを維持します。
複数の検査モード
マルチボード、混合ボード、および混合マテリアルのチェックをサポートします。さまざまな角度と位置での回転を識別します。悪いマークを自動的にスキップします。この柔軟性はさまざまな PCB セットアップに適合し、追加の手順を行わずに徹底した効率的な検査を実現します。
| 仕様
| モデル | I.C.T DIP 倒立カメラ オンライン AOI AI-4540 (THT はんだ付け後) | I.C.T DIP 倒立カメラ オンライン AOI AI-4540L (THT はんだ付け後) |
| FOV | 49×41mm |
| 解決 | 20um |
| カメラ | 5M |
| ライト | RGB+Wライト、4色一体型 |
| 検査速度 | 0.23秒/FOV |
| 混合PCB検査 | プログラムの自動呼び出しをサポートします。 |
| PCBサイズ | 3セクショントラック: 50*50-350*400mm シングルセクショントラック: 50*50-450*400mm | 50×50〜550×650mm |
| PCB 身長 | 上部:110mm(オプションで150mm)、下部:25mm |
| PCB厚さ | 0.3～6.0mm |
| PCB エッジ | 3.0mm |
| PCB 反り | ±3.0mm |
| PCB重量 | 最大:10kg |
| コンベヤー高さ | 750&900±20mm |
| 画面 | 23.8インチFHDディスプレイ |
| データ出力 | 自動生成された統計分析 SPC |
| 特別な機能 | 要素の自動検索と素早いプログラミング |
| 力 | AC220 50/60Hz、5A |
* I.C.Tは品質とパフォーマンスに取り組み続けています。仕様と外観は、特別な通知なしに更新される場合があります。
| DIPライン設備一覧
当社の DIP 生産ラインは、効率的かつ正確な PCB アセンブリのための高度なツールを提供します。完全に自動化された DIP ラインには、部品を正確に配置するための DIP 挿入ライン、スムーズな PCB 進入のためのウェーブ ローダー、安全な排出のためのウェーブ アンローダー、および最終チェックのための組立ベルト ラインが含まれています。この高品質の PCB DIP 生産ラインは、安定した動作、信頼性の高い THT 挿入、およびコスト効率の高い組み立てを保証し、さまざまな業界のニーズに対応します。モジュラー設計と I.C.T のグローバル サポートにより、スルーホール タスクの生産性が向上します。
| 製品名 | DIPラインでの用途 |
自動インサート機 | DIP 生産ライン向けにコンポーネントを PCB に正確に自動的に配置します。 |
波のはんだ付け機 | THT プラグイン プロセス中に、はんだを溶かして PCB に固体接合を形成します。 |
選択的なはんだ付け機 | 正確な THT アセンブリのために特定の領域に選択的にはんだを塗布します |
ポストウェーブ インライン AOI | DIP で組み立てられた PCB のはんだ接合部と配置欠陥を検査します。 |
X線 | THT コンポーネントの内部はんだ品質と隠れた欠陥をチェックします。 |
ICTテスター | 組み立てられた PCB の電気的性能と接続性をテストします。 |
ベルト組立ライン | PCB を DIP ライン内でスムーズに輸送し、効率的な組み立てと検査を実現します。 |
| カスタマーサクセスビデオ
AI-4540 aoi マシンのマーケティング ビデオでは、その洗練された外観デザインを紹介し、柔軟な PCB ハンドリングのための 3 セクションのトラックを強調しています。内部構造に潜り込み、高精度のカメラや照明システムをデモします。電気ボックスが表示され、安定した動作のための信頼性の高いコンポーネントが強調されています。リアルタイムの欠陥検出や低い誤警報などの主要なセールス ポイントが特徴です。ワンクリックの識別、クイックセットアップ、バッチ変更など、さまざまなプログラミングのハイライトが表示されます。このビデオでは、機械がどのようにラインにシームレスに統合され、効率が最適化され、世界中の電子機器メーカー向けに高品質の出力を保証するかを説明します。
| サービスとトレーニング
I.C.T は、AI-4540 aoi マシンの包括的なサービスとトレーニングを提供します。当社のグローバル チームが設置、メンテナンス、リモート アシスタンスを担当し、ダウンタイムを最小限に抑えます。トレーニングには、プログラミング、操作、トラブルシューティングに関する実践的なセッションが含まれており、オンサイトまたはオンラインで利用できます。私たちは質問に対する迅速な対応に重点を置き、スタッフが迅速にスキルを習得できるようにします。このサポートにより、工場がスムーズに稼働し、品質が向上し、生産ニーズに効果的に適応できるようになります。
| お客様のレビュー
クライアントは、I.C.T aoi マシンの精度と信頼性を高く評価しています。彼らは、当社のエンジニアの専門的なセットアップと迅速な修正を賞賛しています。破損を防ぐ安全な梱包とタイムリーな発送が高評価を獲得しています。問題への迅速な対応により、強い信頼とパートナーシップが構築されます。
| 私たちの認証
I.C.T は CE、RoHS、ISO9001、およびさまざまな特許を取得しています。これらにより、安全性、環境コンプライアンス、品質基準が保証されます。当社の aoi マシンは信頼性の高いパフォーマンスを実現する世界的なルールを満たしています。特許はディープラーニング技術などのイノベーションを保護し、高度で保護されたソリューションを提供します。
| I.C.T と当社の工場について
I.C.T は、社内で研究開発と生産を行う大手エレクトロニクス企業です。 20 名のエンジニアを含む 89 名を超えるスタッフからなる当社のチームは、12 年間にわたって急速な成長を推進しています。当社は、72 か国の 1,600 の顧客に完全な SMT ソリューションを提供しています。 12,000m²の工場では、厳格なテストとISO9001システムを使用して、高い製品品質を維持しています。
