I.C.T-U2
I.C.T
| 数量： | |
|---|---|

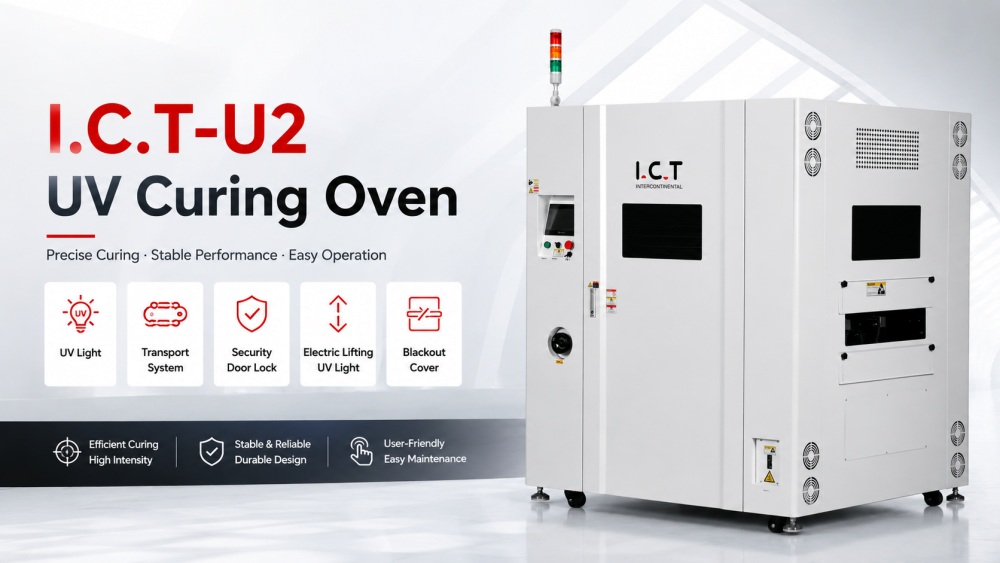

I.C.T-U2 UV 硬化オーブンは、SMT PCB 上の接着剤、インク、コーティング、UV 感受性材料を高速かつ均一に硬化するために構築されています。独立した高さ調整が可能な高出力 UVA ランプ アレイ、効率的なエネルギー利用のための反射パネル、安定した搬送のためのステッピング モーターで駆動されるノンスティック コンベア システムを備えています。オーブンは幅 500 mm、高さ ±100 mm までの PCB に対応し、ボードあたり 5 kg の荷重をサポートします。独立した冷却により、安全な出口温度が保証されます。このシステムは一貫した硬化を実現し、欠陥を減らし、SMT SMD 生産ラインにシームレスに統合します。

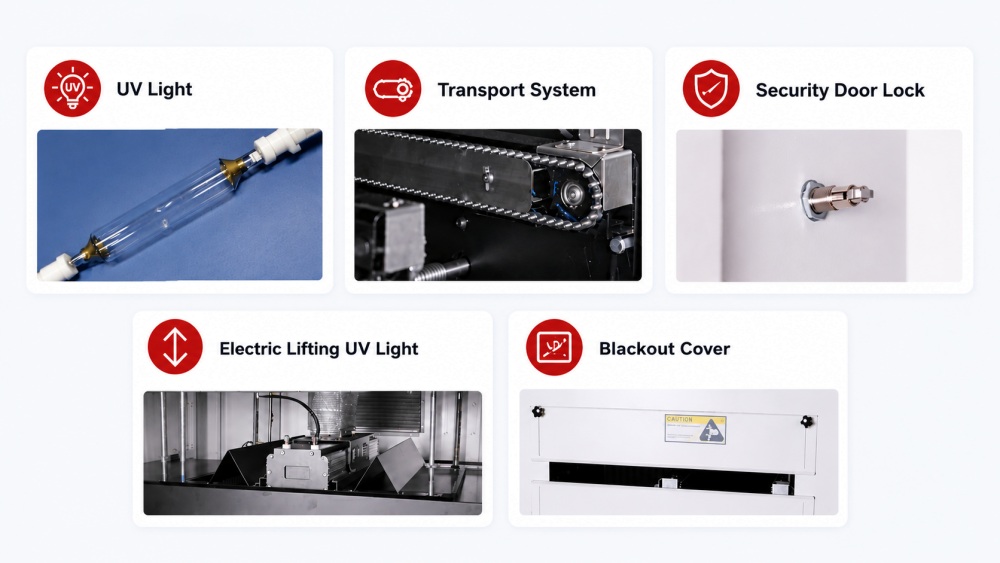

UV ランプは高強度のエネルギーで均一な照射を提供します。各ランプは高さと露光時間を個別に制御できます。反射パネルは UV 利用率を高め、エネルギー消費を削減します。 PID温度制御により精度±1℃を保証します。安全機能には、ランプ障害検出、過熱保護、内蔵アラームなどがあります。このシステムは接着剤とコーティングの迅速かつ安定した硬化を保証し、基板の完全性を維持しながらハイスループットの SMT PCB 生産をサポートします。
コンベアシステムには、ステッピングモーター駆動のテフロンコーティングされたチェーンが使用されています。調整可能な速度範囲は 0.5 ～ 3.5 m/min で、システムは正確な基板位置決めを保証します。光ファイバーセンサーが PCB の出入りを検出し、紙詰まりや紙詰まりを防ぎます。この設計は、高さ ±100 mm、幅 500 mm、およびボードあたり最大 5 kg までのボードをサポートします。冷却ゾーンは出口温度を低く維持し、熱応力を軽減します。この組み合わせにより、SMT PCB の生産ライン全体で高い信頼性と一貫した硬化性能が保証されます。
|仕様:
| 仕様 | I.C.T-U2 |
| 輸送 | ステンレス製ロングピンチェーン、35Bピン長さ5mm、ステンレス製タブを追加します。 |
| 制御システム | PLC+タッチスクリーン |
| コンベヤー 速度 | 0.5～3.5m/分 |
| 紫外線量 | 1セット |
| 紫外線パワー | 6Kw/セット |
| UV光源 | UVAバンド |
| UVライトの長さ | 630mm、円弧長500mm |
| メインの波長 | 365nm |
| 最大 PCBA 高さ | ±100mm |
| PCBA幅 | 50~500mm、手動調整、5KGの重量に耐えます |
| 冷却方法 | 空冷 |
| 電源 | 3相 380V 50Hz |
| 寸法 (長さ*幅*高さ) | 1500*1100*1720mm |
| 重さ | 約450KG |
※周囲温度25℃、湿度60%におけるデータです。
| いいえ。 | アイテム | オプション |
| レール幅調整システム | モーター自動幅調整 | |
| オプション機能 | ボード返却ライン |
※I.C.Tは品質・性能向上に努めておりますが、仕様・外観は予告なく更新する場合がございます。
| PCBA 塗装ライン設備一覧
I.C.T-U2 は、I.C.T の完全な SMT コーティングおよび塗布ラインと統合されています。関連機器には、ジェット ディスペンサー、コンフォーマル コーティング機、UV 硬化オーブン、PCB コンベヤ、AOI 検査、およびパネル剥離システムが含まれます。オーブンは制御された硬化を処理し、コーティング機はより広い表面を保護します。 AOI で品質を確認し、完成した PCB をパネルから切り離します。これらの機械が連携して、スループットを最適化し、材料の無駄を削減し、一貫した PCB の硬化と乾燥を保証する継続的なワークフローを形成します。
| 製品名 | PCBA コーティングラインの目的 |
|---|---|
回路基板に精密な保護コーティングを施し、防塵、防水、防爆を実現します。 | |
IR または UV 光でコーティングを硬化し、耐久性と強力な保護を保証します。 | |
回路基板をコーティングライン内でスムーズに搬送し、効率的な処理を実現します。 | |
生産ラインにPCBを提供および保管し、スムーズな入出力を保証します。 | |
| コンフォーマルコーティング AOI | コーティングの品質を検査し、欠陥を検出して高い基準を確保します。 |
| 顧客成功ビデオ
2026 年 4 月、I.C.T はポルトガルの自動車エレクトロニクス メーカーのために完全な SMT 生産ラインを導入しました。エンジニアは、現場での設置、ライン校正、およびオペレーターの実地トレーニングを実施しました。彼らはオーブンの操作、コンベアの取り扱い、定期的なメンテナンスについてチームを指導しました。お客様は、スムーズな設置、信頼できるオーブンの性能、明確で実践的なトレーニングを高く評価しました。オペレーターはラインを効率的に管理することができ、生産全体を通じてすべての PCB タイプとコーティングにわたって一貫した硬化を保証できました。
| サービスとトレーニングのサポート
I.C.T は、個々のオーブンだけでなく、SMT の工場運営全体のサポートを提供します。納入前に、エンジニアは PCB のタイプ、材質、目標出力、ワークスペース、将来の拡張性をレビューします。設置後のサポートには、試運転、オペレータートレーニング、メンテナンスガイダンス、プロセスの最適化が含まれます。エンジニアは、UV 硬化オーブンとコーティング、ディスペンス、検査、取り扱い、パネル取り外し装置のスムーズな統合を保証します。新工場ではレイアウトから試作まで指導いたします。既存の工場は、ワークフローの改善、バランスのとれたライン操作、信頼性の高い高スループットの SMT PCB 硬化の恩恵を受けます。
|お客様の声
お客様は、I.C.T の実践的なガイダンスと迅速な対応を高く評価しています。エンジニアは明確な指示を提供することでエラーを減らし、オペレーターの準備を加速します。保護梱包により長距離輸送も安全に行えます。設置または製造中に発生した技術的な質問には、連携した営業チームとエンジニアリング チームが迅速に対応します。新しいラインを立ち上げ、高いスループットを維持し、接着剤、インク、コーティングの一貫した高品質の硬化を達成する際に、顧客は自信を得ることができます。
|認証と規格
I.C.T-U2 UV 硬化オーブンは CE 認定を受けており、国際安全基準を満たしています。品質管理には、部品検査、組立検証、機能テスト、梱包確認、出荷追跡、設置記録、アフターサービスが含まれます。包括的な手順により、信頼性が高く再現性のある硬化パフォーマンスが保証され、運用リスクが最小限に抑えられ、SMT PCB の生産において一貫した高品質の結果が維持されます。
| I.C.T の会社と工場について
I.C.T は、SMT、DIP、コーティング、ディスペンス、組立、ロボット工学、スマート ファクトリー向けの完全なソリューションを提供します。社内の研究開発、生産、エンジニアリング、販売、サービスチームが、企画から着実な生産までお客様をサポートします。 I.C.T は、世界中のクライアントに機器の供給、設置、トレーニング、プロセスの最適化を提供してきました。 I.C.T は機械を提供するだけでなく、工場を 0 から 1 まで構築し、既存のラインを 1 から 10 にアップグレードして、スケーラブルで正確、信頼性の高い SMT PCB 生産システムを提供します。
