| ハイエンド PCB リフローはんだ付けオーブン

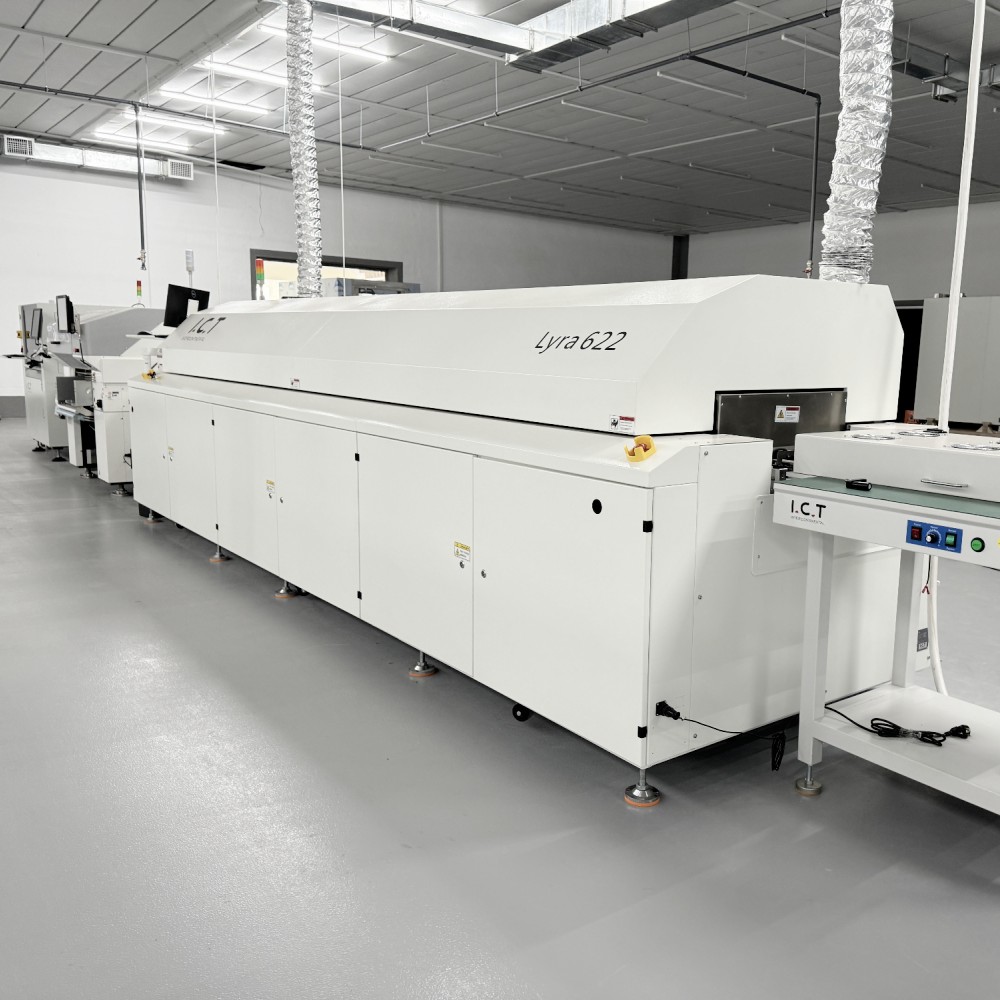

Lyra は、PCB の上部はんだ付け用に構築されたハイエンドの SMT リフロー オーブンです。斬新なデザインを採用し、熱性能とコントロール性を向上させています。シーメンス PLC は、安定した結果を得るために温度を 0.7°C 以内にロックします。主要な加熱モジュールは、均一な広がりと繰り返しのために理想的にゾーンを配置します。
Windows 画面はパスワード ロックにより中国語と英語を高速に切り替えます。操作のログを記録し、曲線を測定し、実行をシミュレートし、障害を診断し、ライブを監視し、ファイルを自動保存します。ボードパスがリアルタイムに表示されます。新しい冷却ゾーンは傾斜を簡単に変更します。サードパーティのガードにより保護が強化されます。 CE、CCC、ULに準拠。
インバーターモーターは、PCBはんだ付け用の鉛フリー熱風リフローオーブン用に熱風を調整します。ゼロガス源、モーターはロッドサポート付きカバーを持ち上げます。インポートされた部品により、スムーズな作業と少ない修正が保証されます。フラックスシステムオプションによりチャンバーをクリーンに保ちます。閉速度ループにより精度が維持されます。中央サポート、デュアルレール、外部水冷が利用可能。この SMT リフロー オーブンは、あらゆる種類のはんだ付けをラインで行うことができます。
| 特徴
SMT リフロー オーブンでは、PC がシーメンス PLC とリンクして、0.7°C の精度で熱を保持します。これにより安定性が高く保たれ、PCB のはんだ付けの問題が防止されます。システムはすべての実行を追跡し、温度曲線を分析し、シミュレーションによって予測します。障害はすぐに警告され、迅速な修正が可能になります。すべてのデータは、後で確認できるように自動的に保存されます。ライブボードの動きが画面に表示されます。言語反転により、どのユーザーにとっても簡単になります。パスワードは設定を変更から保護します。フルプロセス監視はノンストップで実行されます。内蔵の診断により問題を早期に発見します。この制御は、鉛フリーの厳しい作業に適しています。結果はバッチごとに一致します。悪い関節からは老廃物が落ちます。混雑している回線では出力が上昇します。ユーザーは毎日それを頼りにしています。 PCBはんだ付け用の熱風リフローオーブンは常に正確な状態を保ちます。仮想テストなどの追加機能を安全に計画できます。
効率的な加熱システム
SMT リフロー オーブンのトップ モジュールは、均一な加熱を実現する最適なゾーン ギャップを設計しています。再現性は多くのボードにわたって高いままです。さまざまな鉛フリープロセスにしっかり対応します。熱風モーターはインバーターを使用して、必要に応じて速度を設定します。内部部品と外部部品が分離されているため、長持ちします。密閉されたボディには性能を維持するための穴がほとんどありません。窒素セットアップは入口と出口でリサイクルされます。これにより、ガスの使用量と酸素の量が削減されます。窒素を添加すると、予熱から冷却までのすべての領域に窒素が供給されます。きれいな流れを実現するコンデンサーリンク。 IPC-7530 および JEDEC 規格に準拠しています。動作中のエネルギー使用量が減少します。シールは何年経ってもデータを同じ状態に保ちます。これにより、PCBはんだ付け用の熱風リフローオーブンが非常に効率的になります。 PCB の熱にはホットスポットもコールドスポットもありません。
SMT リフロー オーブンの閉ループは、速度を正確に ±2mm/min に制御します。 PCB はぶつかったり止まったりすることなく滑空します。センターサポートとデュアルトランスミッションでしっかり感をプラス。外部水冷オプションにより結果が向上します。ガスが不要なので取り付けが簡単です。炉蓋は安全バー付きモーターで開きます。高級輸入部品は静かで長持ちします。メンテナンスは安価で簡単です。ほとんどのサービスには工具は必要ありません。定期的なケアについてのリマインダーが表示されます。エコノミー設定では電力を節約します。トランスポートビューはライブで更新されます。生産時間の延長にも対応します。小型から大型のボードまで対応します。回線のスループットが向上します。安定したセットアップによりエラーが減少します。これにより、PCB はんだ付け用の信頼性の高い熱風リフロー オーブンが保証されます。デュアルレールでズレを防止。
| SMT リフローオーブン仕様
モデル | L8 | L10 |
寸法 (L*W*H)mm | 5000x1300x1530 | 5800×1300×1530 |
重さ | 約2100KG | 約2315KG |
加熱ゾーンの数 | 上位8/下位8 | 上位10位/下位10位 |
加熱ゾーンの長さ | 3110mm | 3892mm |
レール幅調整 | 手動調整（オプション：自動） | |
排気量 | 10M3/min※2排気 | |
制御システム | PLC+コンピュータ | |
温度制御方法 | PID+SSR | |
送信エージェント | チェーン+メッシュ | |
電源が必要です | 5線式 3P、N、PE AC380V±5%、50Hzご要望に応じて他の電圧も承ります | |
ウォームアップのためのパワー | 64KW | 80KW |
消費電力 | 10KW | 12KW |
ウォーミングタイム | 約25分 | |
温度設定範囲 | 室温 - 300℃ | |
コンベヤー高さ | 900+/-20mm | |
コンベヤー 速度範囲 | 300~2000mm/mi | |
固定レール側 | フロント固定（オプション：リア固定） | |
冷却方法 | 強制空圧モーターとファン（標準） | |
| SMT ライン機器リスト

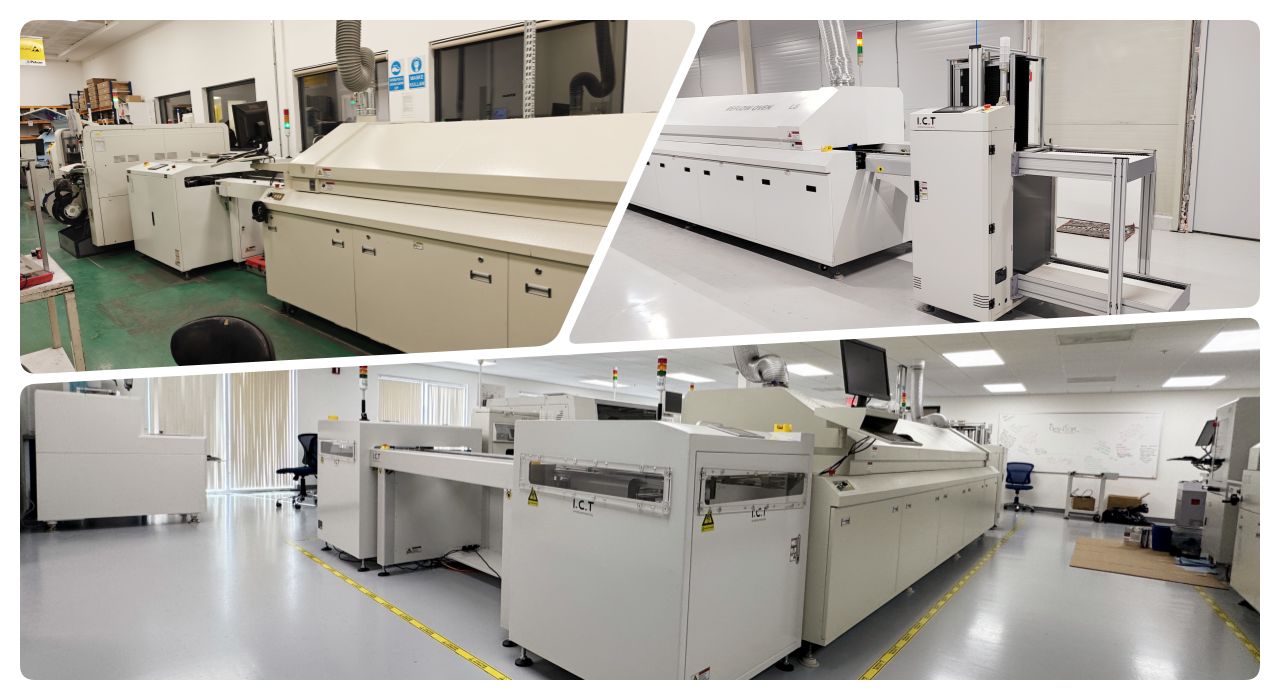

当社の高品質 PCBA 生産ラインには、効率的かつ正確な PCB 組み立てのための高度な設備が備えられています。完全に自動化された SMT ラインには、ローダー、正確なはんだペースト塗布のための自動プリンター、正確な部品配置のためのピックアンドプレース機、信頼性の高いはんだ付けのためのリフローオーブン、徹底的な欠陥検査のための AOI システムが含まれています。この高品質の PCBA 生産ラインは、スムーズな動作、高い信頼性、低コストの SMT 組み立てを保証し、さまざまな業界の要件を満たします。
| カスタマーサクセスビデオ
ウズベキスタンからの顧客が、出荷前に新しい全ラインの SMT を見るために、当社の I.C.T 工場を訪れました。彼らは、技術的にも製造的にも当社の SMT リフロー オーブンに近い L10 モデルをチェックしました。このセットアップには、DECAN S1 ピック アンド プレース、5151 はんだ印刷機、AOI AI-5146 検査装置、NG/OK ローダー、ベルト コンベア、ペースト ミキサー、冷蔵キャビネットが含まれていました。彼らは、オーブンゾーンからの完璧な均一なはんだ付けに注目しました。すべてのマシンは停止することなくスムーズに動作しました。当社の専門家がオンサイトで詳細なデモとヒントを提供しました。クライアントは、I.C.T ギアの高性能と信頼性を気に入りました。この旅行で彼らの選択が確認され、強力なパートナーシップが築かれました。 PCB はんだ付け用熱風リフロー オーブンは、一貫した品質の出力に感銘を受けました。
| 専門的なトレーニングとサポート

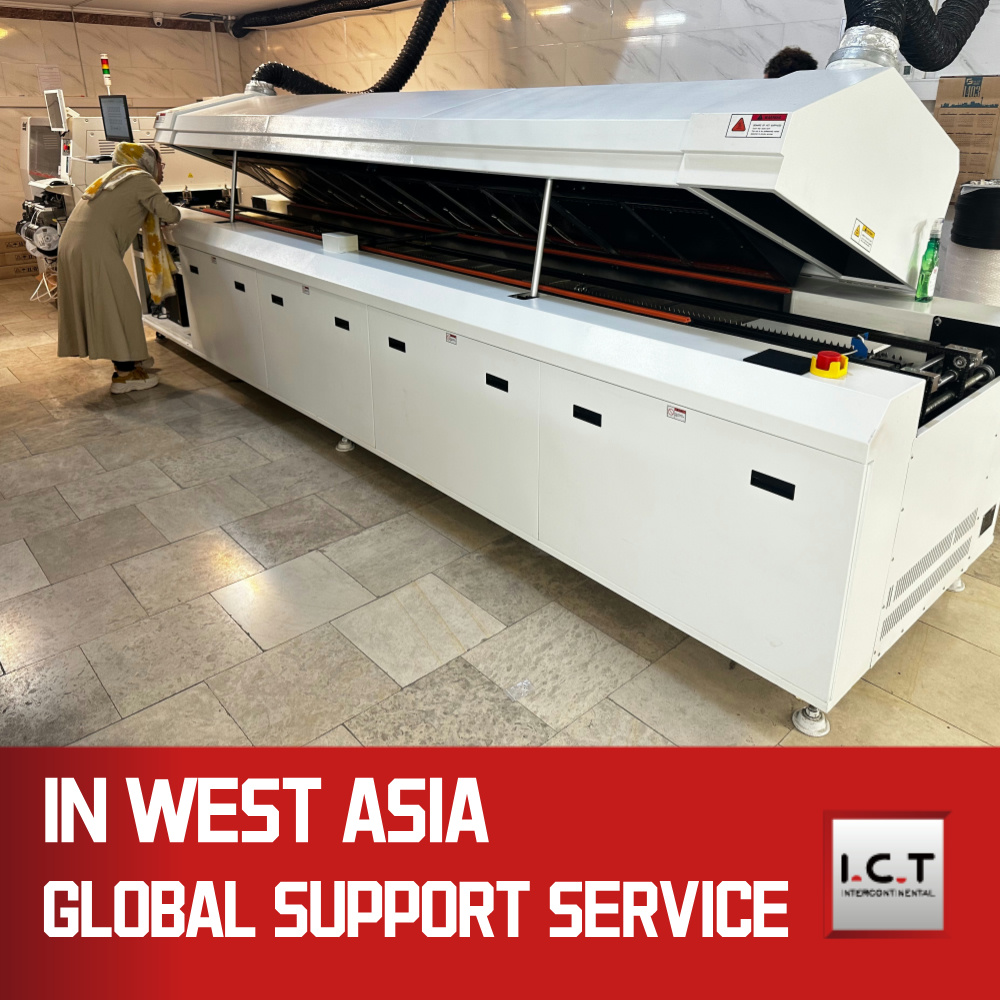

I.C.T は、SMT リフロー オーブンを最初から最後まで完全にサポートします。お客様のサイトでの設置、メンテナンス、トレーニングを行います。エンジニアは電話またはリモートで質問に迅速に回答します。生産の変化に合わせてプロセスを調整します。テクノロジーが進歩するとアップグレードが行われます。スペアパーツは世界中に迅速に発送されます。グローバルサービスセンターは常に準備を整えています。 PCBはんだ付け用熱風リフローオーブンのあらゆるニーズをカバーします。顧客は立ち止まったり心配したりする必要がありません。トレーニングにより、毎日のランニングに向けたユーザー スキルが構築されます。リモート ツールはほとんどの問題をオンラインで解決します。現場訪問により複雑な事件を解決します。完全なドキュメントとビデオが学習に役立ちます。サービス プランはあらゆる予算に合わせてご利用いただけます。
| お客様からの賞賛
クライアントは、当社のエンジニアが専門知識を活かして数時間で問題を解決したことを高く評価しています。 SMT リフロー オーブンは、安定した作業と故障の少なさで称賛されています。梱包には丈夫な素材を使用しており、どこにでも安全に届きます。メールや電話にすぐに返信することで信頼が生まれます。インストール中のオンサイトヘルプにより、簡単に開始できます。機器の品質は色褪せることなく何年も持続します。 PCBはんだ付け用の熱風リフローオーブンは、常にきれいな接合部を実現します。
| 私たちの認証
当社の SMT リフロー オーブンは、安全性と環境に優しい使用に関して CE、RoHS、ISO9001 の承認を取得しています。特許により内部のユニークなデザインが保護されています。 CCC、UL規格にも適合しています。出荷前に各部品を厳格なテストでチェックします。これにより最高の信頼性が保証されます。
| I.C.T と当社の工場について
I.C.T は、12000 平方メートルの近代的な工場で研究開発と生産を行っています。 89 人のチームには 20 人の熟練したエンジニアが含まれます。 2012年の創業以来、成長スピードが加速。当社は 72 か国の 1,600 を超えるクライアントにサービスを提供しています。あらゆる段階で厳格な品質チェックが行われます。完全な管理システムにより、最高の生産が保証されます。これは、SMT リフロー オーブンを備えた完全な SMT ラインをサポートします。
