| 高度な自動 PCB AOI マシン AI-5146W
I.C.T AI-5146W は、THT はんだ付け後の両面検査用に設計された最先端のオンライン青色検査機です。高精度のカラー カメラと CNN アルゴリズムを使用して基板画像をリアルタイムでキャプチャおよび処理し、間違った部品、部品の欠落、極性の逆などの欠陥をインテリジェントに判断します。この自動光学検査機は、ラインを変更せずに複数のラインにまたがることで生産効率を高め、迅速な欠陥位置の特定と生産ラインの制御を実現します。リモート プログラミングや MES データ レポートなどの機能により、追跡可能なデータと低い誤警報が保証されます。 SMT 工場に最適なこの葵光学検査機は、さまざまな PCB サイズと厚さに対応しており、エレクトロニクス製造における品質保証の信頼できるツールとなっています。
| 特徴

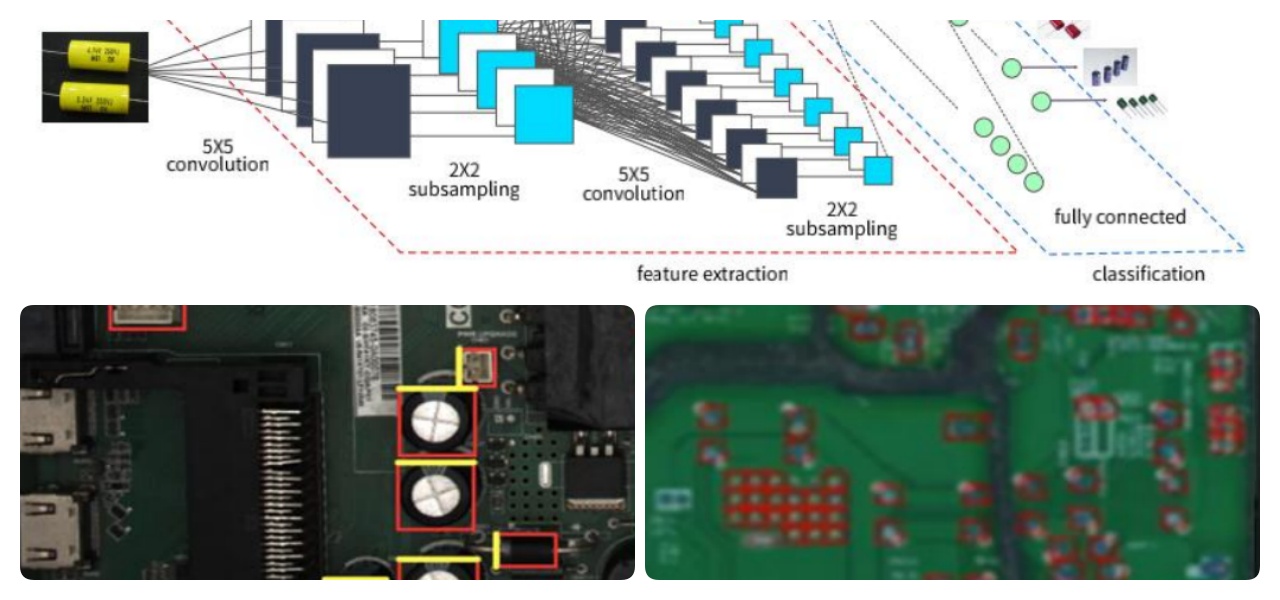

深層学習アルゴリズム
AI-5146W 自動 PCB aoi マシンは、CNN によるディープラーニングを採用してビッグデータを最適化し、インテリジェントなミニマリスト プログラミングを可能にします。ワンクリックでコンポーネントとはんだ接合部を自動的に識別し、従来の方法にありがちな長いプログラミング時間と高い誤警報の問題を解決します。膨大なデータセットでトレーニングされ、はんだ接合部の形状が異なる場合でも、NG 基板と OK 基板を正確に区別します。これにより、検査ミスが減少し、コンポーネントのオーバーハングやはんだのピンホールを干渉せずに処理するなど、さまざまなシナリオへの汎用性が強化されます。
柔軟な検査手順
この自動光学検査機は柔軟なプログラミングを提供し、生産を停止することなくオンラインまたはオフラインの調整を可能にします。カラーリング抵抗、コンデンサ、ダイオード、ソケットをインテリジェントにチェックします。プログラミングにはわずか 10 ～ 20 分かかり、既存のファイルを呼び出すだけで簡単に切り替えられます。可聴アラームにより、品目番号、間違ったデバイス、タイプを入力するよう求められ、スムーズな操作が保証されます。デバッグ時間は 10 ～ 15 分と短いため、オペレーターにとって使いやすいものになります。
強力な検査能力
オンライン葵検査機は、複数基板、混合基板、混合材料の検査をサポートし、複数の角度と位置での回転に対応します。これには、速度や精度を犠牲にすることなく、さまざまな制作ニーズに対応する汎用性を高める Bad Mark Skipping が含まれています。
| 仕様
| モデル | I.C.T DIP オンライン両面 AOI AI-5146W (THT はんだ付け後) | I.C.T DIP オンライン両面 AOI AI-5146WL (THT はんだ付け後) |
| FOV | 52.6×44mm |
| 解決 | 21.5um |
| カメラ | 5M |
| 検査速度 | 0.23秒/FOV |
| PCB 身長 | 上:75mm、下:75mm |
| PCB厚さ | 0.3～6.0mm |
| PCB エッジ | 3.0mm |
| PCB 反り | ±3.0mm |
| PCB重量 | 最大:10kg |
| コンベヤー高さ | 750&900±20mm |
| 調整あり | マニュアル&オート |
| コンベヤー 方向 | L ~R または R ~L |
| 力 | AC220 50/60Hz、5A |
| 定格電力 | 520W |
| コミュニケーション | スメマ |
| 重さ | 890kg | 100kg |
| 寸法 | L1050*W1335*H1650mm | L1050*W1535*H1650mm |
* I.C.Tは品質とパフォーマンスに取り組み続けています。仕様と外観は、特別な通知なしに更新される場合があります。
| DIPライン設備一覧
当社の DIP 生産ラインは、効率的かつ正確な PCB アセンブリのための高度なツールを提供します。完全に自動化された DIP ラインには、部品を正確に配置するための DIP 挿入ライン、スムーズな PCB 進入のためのウェーブ ローダー、安全な排出のためのウェーブ アンローダー、および最終チェックのための組立ベルト ラインが含まれています。この高品質の PCB DIP 生産ラインは、安定した動作、信頼性の高い THT 挿入、およびコスト効率の高い組み立てを保証し、さまざまな業界のニーズに対応します。モジュラー設計と I.C.T のグローバル サポートにより、スルーホール タスクの生産性が向上します。
| 製品名 | DIPラインでの用途 |
自動インサート機 | DIP 生産ライン向けにコンポーネントを PCB に正確に自動的に配置します。 |
波のはんだ付け機 | THT プラグイン プロセス中に、はんだを溶かして PCB に固体接合を形成します。 |
選択的なはんだ付け機 | 正確な THT アセンブリのために特定の領域に選択的にはんだを塗布します |
ポストウェーブ インライン AOI | DIP で組み立てられた PCB のはんだ接合部と配置欠陥を検査します。 |
X線 | THT コンポーネントの内部はんだ品質と隠れた欠陥をチェックします。 |
ICTテスター | 組み立てられた PCB の電気的性能と接続性をテストします。 |
ベルト組立ライン | PCB を DIP ライン内でスムーズに輸送し、効率的な組み立てと検査を実現します。 |
| カスタマーサクセスビデオ

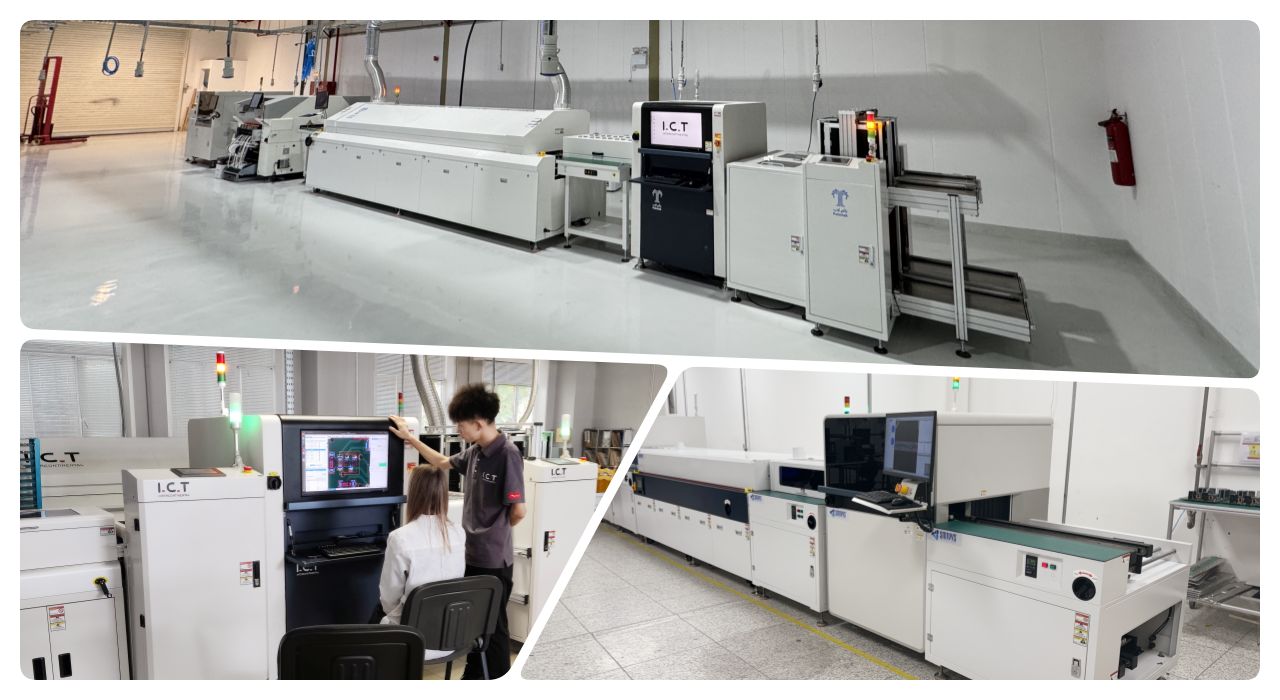

当社の注目のビデオでは、 を含む 5 つの高度な AOI モデルを紹介し、その効率的なプログラミング機能を強調しています。 AI-4026、AI-4540、AI-5146Wこのビデオでは、迅速なセットアップのためのワンキー プログラミング、コンポーネント全体に設定を適用するためのパラメータ ブロードキャスト、ブリッジはんだフレームの自動検出、複製された基板のパネル コピー プログラミング、検査ルートを最適化するためのインテリジェントなパス プランニングを示しています。メキシコのクライアントの SMT ラインからのこの実際の例は、AI-5146W 自動 PCB aoi マシンがどのようにシームレスに統合され、セットアップ時間を最大 50% 削減し、欠陥検出精度を向上させるかを示しています。オンサイトのエンジニアは実践的なサービスを提供し、スムーズな設置とトレーニングを保証します。これにより、クライアントは生産プロセスでのスループットの向上と誤報の減少を達成することができました。
| サービスとトレーニング
I.C.T は、自動 PCB aoi マシンのパフォーマンスを最大化するための包括的なサービスとトレーニングを提供します。当社のグローバル チームは、インストール、リモート デバッグ、オンサイト メンテナンスを提供し、ダウンタイムを最小限に抑えます。トレーニング プログラムには、操作、プログラミング、トラブルシューティングが含まれており、お客様のニーズに合わせてカスタマイズされます。一元管理により1対多の判断と素早い対応をサポートし、生産の最適化をサポートします。当社の長期的なパートナーシップのアプローチには、定期的なアップデートと技術サポートが含まれており、工場の信頼と効率を構築します。
| お客様のレビュー
当社の顧客は、I.C.T のエンジニアの専門知識と設置時の迅速な問題解決を高く評価しています。彼らは信頼性の高い自動 PCB aoi マシンのパフォーマンスを気に入っており、その精度と使いやすさに注目しています。損傷を防ぐ安全な梱包と迅速な発送が多くの人に注目されています。さらに、お客様は、問い合わせに対する当社の迅速な対応、スムーズな運用と強力な継続的サポートを保証することを高く評価しています。
| 私たちの認証
I.C.T は、品質と安全性に対する当社の取り組みを反映し、CE、RoHS、ISO9001、およびさまざまな特許などの主要な認証を取得しています。これらにより、当社の自動 PCB AOI マシンは環境コンプライアンスと信頼性の世界基準を確実に満たします。当社の AI 検査における特許取得済みのテクノロジーはイノベーションを強化し、ISO9001 は一貫した製造プロセスを保証し、お客様に製品の耐久性と性能に対する信頼を与えます。
| I.C.T と当社の工場について

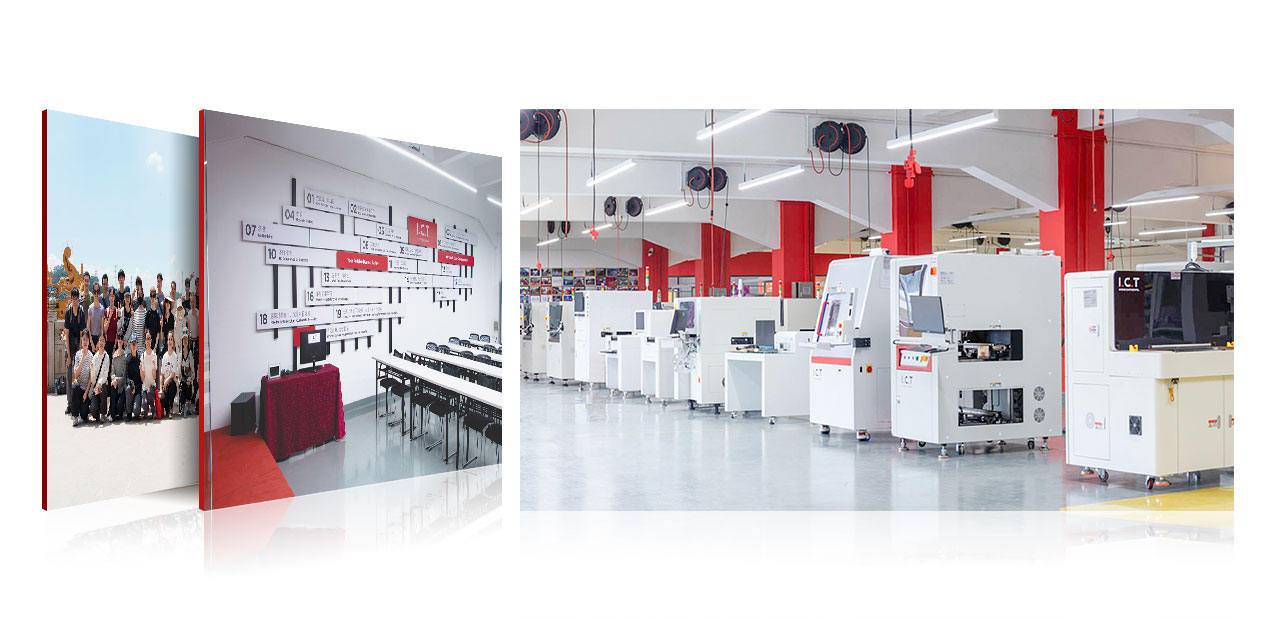

I.C.T は、社内で研究開発と生産を行う大手エレクトロニクス メーカーで、12,000 平方メートルの施設に 89 名を超えるスタッフを雇用しています。当社は 2012 年以来急速に成長し、72 か国の 1,600 以上の顧客にサービスを提供しています。当社の工場は厳格なテスト手順と堅牢な品質管理システムを備えており、すべての自動 PCB AOI マシンが高い基準を満たしていることを保証します。 20 名のエンジニアと 8 つの支店を擁し、需要分析から最適化までグローバルなソリューションを提供します。
