I.C.T | THT/DIP プロセス用オフライン選択ウェーブはんだ付け機 SS-330

|  選択的はんだ付けウェーブマシンの概要

東莞で完全に設計および組み立てされた I.C.T PCB 選択的はんだ付け機は、多品種少量から中規模の工場向けの究極の自動選択的はんだ付け機です。 PCB を動かす代わりに、Panasonic サーボと高精度レール上の羽のように軽い鋳造アルミニウム ガントリーがフラックスとはんだをピンに直接届けます。インライン窒素加熱により、ほとんど無駄なく鏡のように明るいフィレットが得られます。オペレーターは、経路、温度、スプレー量、波の高さなどのすべてのパラメーターを Windows の大きなタッチスクリーンでダイヤルインし、即座にジョブを切り替えるための無限のプログラムを保存します。自動波形校正、ライブ CCD モニタリング、ドイツ製ジェット バルブ、チタン ポットにより、この PCB 選択的はんだ付け機は、初回パスの歩留まりを非常に高く保つ信頼性の高い主力製品となっています。

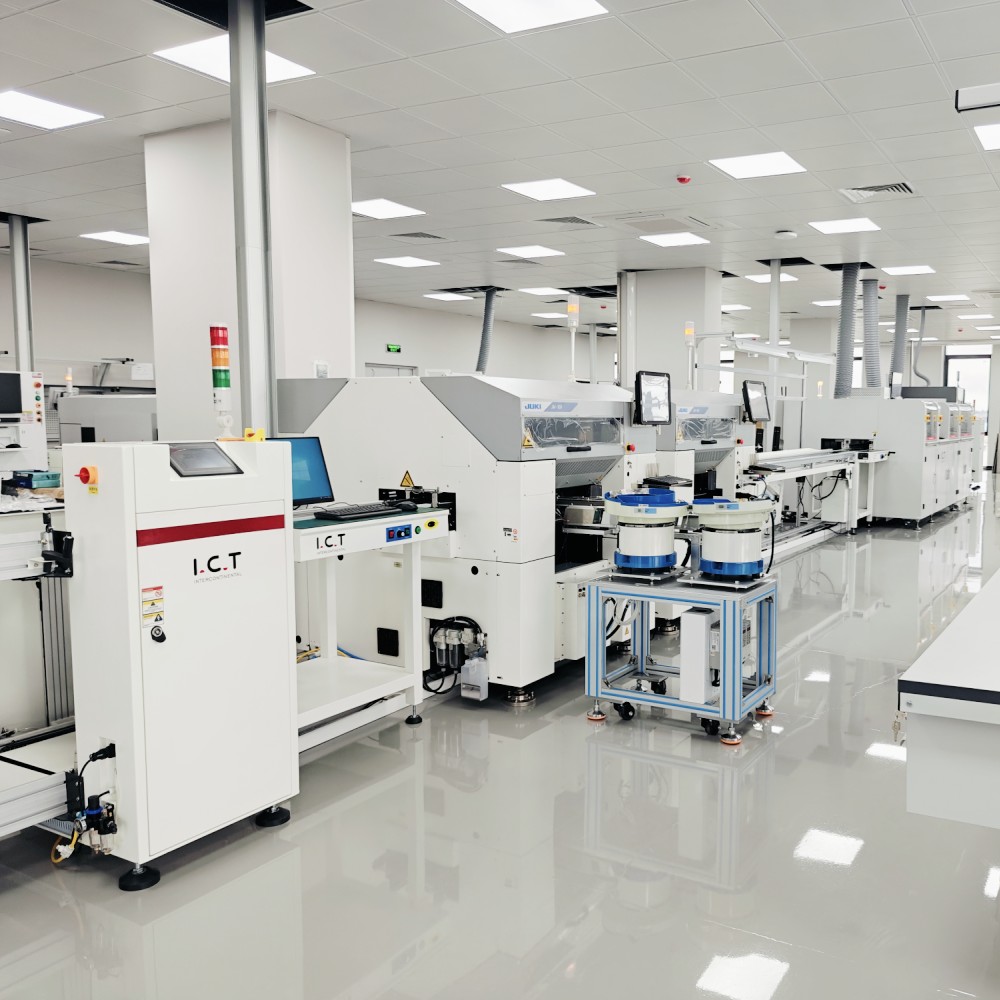

|  DIPライン設備一覧

精密フラックス塗布

ドイツの高周波ジェットバルブは、再現性のある低固形分フラックス (10% 未満) のマイクロドットを 0.02 mm まで落とします。加圧タンクとデジタル流量計により、タンクがどれほど低くなっても圧力が一定にロックされます。残留物は引き出しトレイに滑り込み、2 秒で掃除できます。日本製の SMC 空気圧機器と表面ゲージにより、日常の点検が簡単に行えます。自動抽出ポンプにより供給量が低下することはありません。このフラックス システムは、PCB 選択的はんだ付け機上のすべてのパッドを完全に活性化します。

効率的な予熱の最適化

完全に調整可能な下部 IR が標準装備されています。上部の熱風または追加の IR はオプションです。オープングリッドレイアウトと厚い高温断熱材により、熱がボード全体に均一に広がります。プレミアムヒーターとプラグインモーターは静かに動作し、何年もメンテナンスフリーです。基板は完全にフラックス活性化され、反りがなく、自動選択はんだ付け機で完璧な接合が可能になります。

高度なはんだ付け技術

ドイツ製の電磁ポンプとチタンポットが、漏れやドリフトのない安定したミニウェーブを生成します。 N2 流量、はんだ温度、波の高さ、および自動キャリブレーションをタッチスクリーンから直接設定します。インライン窒素により、光沢のある完全なフィレットが得られ、実質的にドロスがゼロになります。レーザーは高さをチェックし、ノズルは自動洗浄され、トレーサビリティのために 900 時間分のビデオが保存されます。これは、PCB選択はんだ付け機の防弾の心臓部です。

耐久性のあるトランスミッション設計

3 セクションのローラー ラインと空気圧式のサイドおよびトップ クランプにより、最大 20 kg のボードを静止状態で保持します。頑丈なレールと高精度サーボにより、PCB はステーションからステーションへとスムーズに移動します。厚いアセンブリや両面アセンブリも簡単に除去できます。あらゆる自動選択はんだ付け機ラインで 24 時間 365 日稼働できるように構築されています。

信頼性の高い制御統合

CE 認定 PLC、Cat-6 配線、完全な MES 接続により、超高速応答と防弾の信頼性が実現します。ガイド付きウィザード、画像ベースの編集、自動ノズル検出、多言語メニューにより、トレーニング時間が短縮されます。リモート診断により、PCB 選択的はんだ付け機は 24 時間稼働し続けます。

ユーザーフレンドリーな操作インターフェイス

大型カラータッチスクリーン、ステップバイステップガイド、ワンタップライブCCD、音声アラートにより、マシンの操作が非常に簡単になります。英語、中国語、日本語、ロシア語を瞬時に切り替えます。カスタム タワー ライトと Wi-Fi アップグレードにより、フロアから離れることなく全員が最新情報を把握できます。

|  仕様

オンライン選択的な波のはんだ付け機
モデル	I.C.T SS540	I.C.T SS550	I.C.T SS550P1	I.C.T SS550P2
オンラインモジュラー	スプレー＋予熱&はんだ付け	スプレー+予熱+はんだ付け	スプレー+予熱+はんだ付け+はんだ付け	スプレー+予熱+はんだ付け+はんだ付け+はんだ付け
はんだシステム
ノズル数	1	1	2	3
はんだポットの数量	1セット	1セット	2セット	3セット
二重ポット（オプション）	n/a	オプション	オプション	オプション
はんだポット電源	2.35kw	2.35kw	4.70kw	7.05kw
フラックスシステム
フラックス貯蔵タンク	1L	1L	2L	2L
フラックスサポート	フラックスアラーム、自動
スプレーノズル	ドイツ製ジェットバルブ（スポット&ラインスプレー）1式
スプレーノズルサイズ	130um (180um、210um オプション)
スプレー速度	0〜20mm/s
スプレーノズルの移動  速度	0〜400mm/s
予熱システム
予熱モード	熱気とir	熱気とir	熱気とir	熱気とir
予熱領域	長さ500*幅500mm	長さ500*幅500mm	長さ500*幅500mm	長さ500*幅500mm
予熱ゾーン	上部熱風：2、下部IR：1
底予熱パワー	最大12kw
トップ予熱パワー	最大6kw
ウォームアップ時間	約15分（設定150℃）
制御モード	パソコン+PLC
輸送システム
PCB サイズ（固定具付き）	120*60~500*500mm
PCB の交換	オンライン
PCB トップクリアランス	120mm
輸送の高さ	900±20mm
輸送幅	60〜500mm
寸法：mm	長さ1850*幅1850*高さ1480	長さ2560*幅1750*高さ1480	長さ2560*幅1950*高さ1480	長さ2600*幅1950*高さ1480
重さ	約：800kg	約：1200kg	約：1300kg	約：1500kg

|  DIPライン設備一覧

|  カスタマーサクセスビデオ

2025 年初め、ベトナムの大手カメラ ブランド サプライヤーが、新しい PCB 選択はんだ付け機の最終受け入れのために飛行機で到着しました。当社のエンジニアは実際の量産ボードをロードし、お客様が完璧な THT ジョイントの形成を CCD でライブで観察している間、完全なサイクルを実行しました。その後、プログラミング、毎日のケア、トラブルシューティングについて丸 2 日間技術者をトレーニングしました。彼らは、箱が到着した日からボリュームを達成できるように 100% 準備を整えておきました。典型的な I.C.T の世界的パートナーシップです。

|  プロフェッショナルなサービスとトレーニング

当社は工場での受け入れから梱包、設置、立ち上げ、生涯サポートまですべてを扱います。 20 人の上級エンジニアと 72 か国の現地チームが、必要に応じていつでもオンサイトまたはリモートのトレーニングを提供します。 3 つの大陸にあるスペアパーツ倉庫と 24 時間年中無休のホットラインにより、自動選択はんだ付け機は数十年にわたりピーク稼働率を維持します。

|  お客様からの賞賛

受け入れ時と立ち上げ時に徹底したトレーニングを行っている当社の忍耐強い専門技術者は、お客様から常に賞賛されています。彼らは、ピンポイントのフラックス精度、堅固な波形、および PCB 選択的はんだ付け機が高い歩留まりとゼロの手戻りでいかに早く元を取れるかを気に入っています。輸出用の箱は完璧に到着し、同日のリモート修理により、初めて購入する人は世界中で生涯のパートナーに変わりました。

|  業界認証

すべての PCB 選択的はんだ付け機は、CE 安全認証、RoHS 準拠、ISO9001 品質システム、ジェット バルブ、電磁ポンプ、レーザー校正に関する複数の特許を取得して出荷されます。これらの世界的に信頼されるマークは、どこでも信頼できる、安全で環境に優しく、現場で実証済みのテクノロジーを入手していることを証明します。

|  I.C.T の会社と工場について

2012 年以来、私たちは 89 人のチーム メンバー、20 人の専任エンジニア、8 つのグローバル支店を擁する 12,000 平方メートルの最先端のキャンパスに成長しました。研究開発、製造、組み立て、バーンインテストなど、すべてが社内で行われます。当社は、72 か国の 1,600 以上の工場に完全なターンキー SMT および THT ソリューションを提供しており、すべての PCB 選択的はんだ付け機は厳格な検査と実証済みの品質システムに裏付けられています。
