| SMT PCB 印刷機
PCB 印刷機 I.C.T-4034 は、7 秒サイクルで最大 400x340mm の PCB を処理します。繰り返し精度±0.01mm、印刷精度0.025mmはLEDや自動車のニーズに適合します。自動 PCB キャリブレーション、圧力バランス、ステンシル クリーニングにより、手動ステップが省略されます。 LED はんだペースト プリンタ アプリケーションの接着剤をサポートしています。中国の印刷機は、簡単な制御のために Windows 10 を使用しています。インダストリー 4.0 と MES により、リアルタイム監視が可能になります。 I.C.T は完全なトレーニングと最適化を提供します。 PCB プリンタマシンの価格の詳細についてはお問い合わせください。
| 特徴
アーチブリッジサスペンションはスキージを2つのモーターと直接リンクします。これにより、両側の圧力が正確に制御されます。スライドレールにより印刷前後の安定性を保ちます。リアルタイムのフィードバックにより、完璧なペースト形成が保証されます。 PCB 印刷機は、ファインピッチ LED ボードに適合します。日本とドイツの輸入部品により故障が軽減されます。 10 年の耐用年数を超えるダウンタイムの少なさ。はんだを節約し、大量生産ラインの歩留まりを向上させます。自動分離方法により、ステンシルまたは PCB への損傷を防ぎます。
ベルトシステムは最大 1500mm/s の正確なモーター速度で詰まりを防ぎます。方向は左右または左右自由に切り替わります。サイドクランプとバキュームにより基板の反りを 1% 未満に保持します。これにより、高品質の印刷のためのスムーズな接触が保証されます。中国の印刷機は磁気ピンとアップダウンテーブルをサポートしています。停止位置は正確で、5 分以内の高速切り替えが可能です。 PCBの厚さ0.4〜6mmを手動または自動で処理します。 PCB プリンタマシンの価格に信頼性があります。
ドライ、ウェット、真空モードでステンシルを完全に洗浄します。独立したCCDとスプレー設計により、アルコールが均一に広がります。紙と液体をソフトウェアで制御してコストを削減します。強力な排気により残留物を素早く除去します。 LED ソルダー ペースト プリンターは、長期間の生産にわたって高品質を維持します。手動オプションにより柔軟性が高まります。これにより、汚れたステンシルによる欠陥が防止されます。メンテナンスが容易なため、高い効率が維持されます。
| 仕様
| モデル | I.C.T -4034 | I.C.T5134 | I.C.T -5151 |
| フレームサイズ（mm） | 470*370～737*737 | 470*370 ～737*737 | 470*370 ～737*737 |
| PCBサイズ（mm） | 50*50～ 400*340 | 50*50～ 510*340 | 50*50～ 510*510 |
| 輸送方向 | 左右;右側;左左;右右 | ||
| サポートシステム | 磁気ピン/アップダウンテーブル調整/サポートブロック | ||
| クランピングシステム | サイドクランプ（真空ノズル、自動伸縮Z圧はオプション） | ||
| プリンターヘッド | 2 つの独立した電動プリントヘッド | ||
| スキージ タイプ | ステンレス(標準)、プラスチック | ||
| クリーニングシステム | 乾燥、濡れた、真空 | ||
| 検査 | 2D検査（標準） | ||
| 電源 | AC:220±10%、50/60HZ、3Kw | ||
| 制御方法 | PC制御 | ||
| 寸法（mm） | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| モデル | I.C.T -6534 | I.C.T-6561 | I.C.T-9060 |
| フレームサイズ（mm） | 650*400～850*750 | 650*400～850*850 | 737*400～1100*900 |
| PCBサイズ（mm） | 50*50～ 650*340 | 80*50～ 650*610 | 80*50～ 900*600 |
| 寸法（mm） | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.Tは品質とパフォーマンスに取り組み続けています。仕様と外観は、特別な通知なしに更新される場合があります。

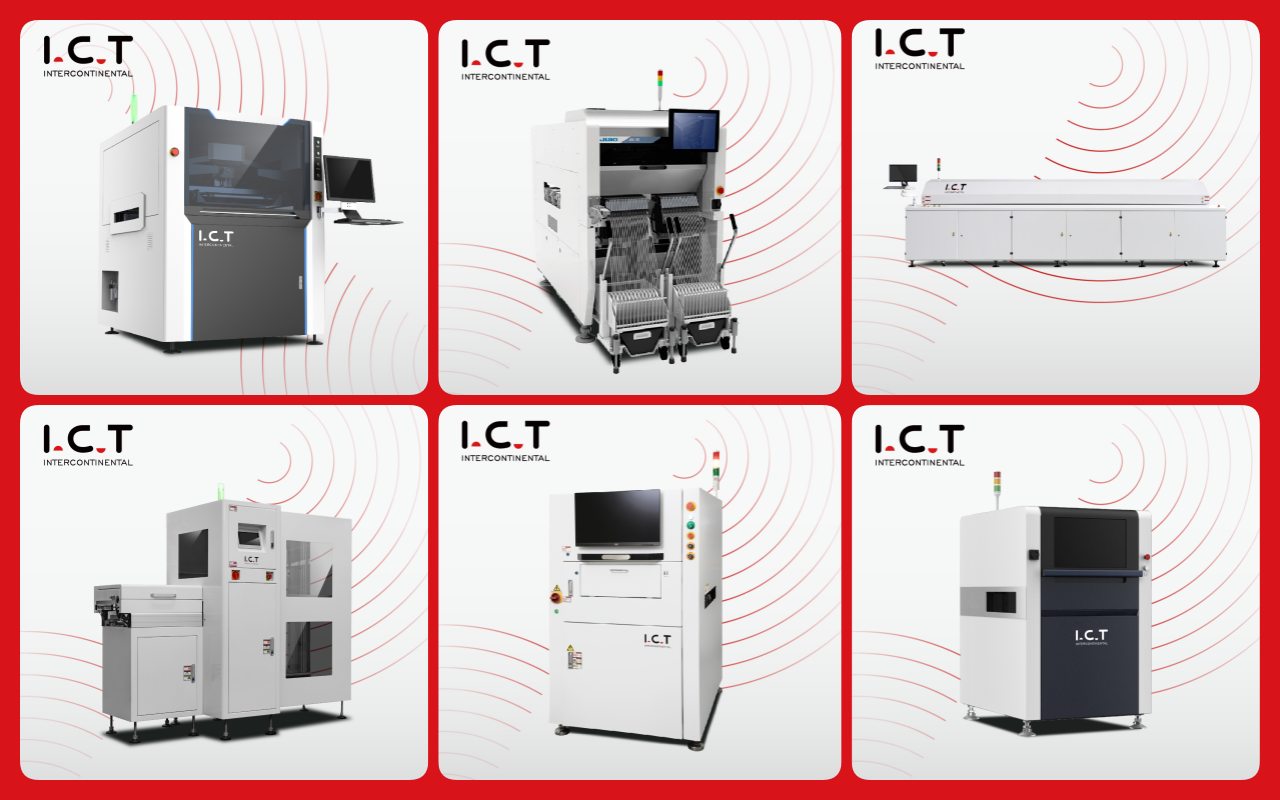

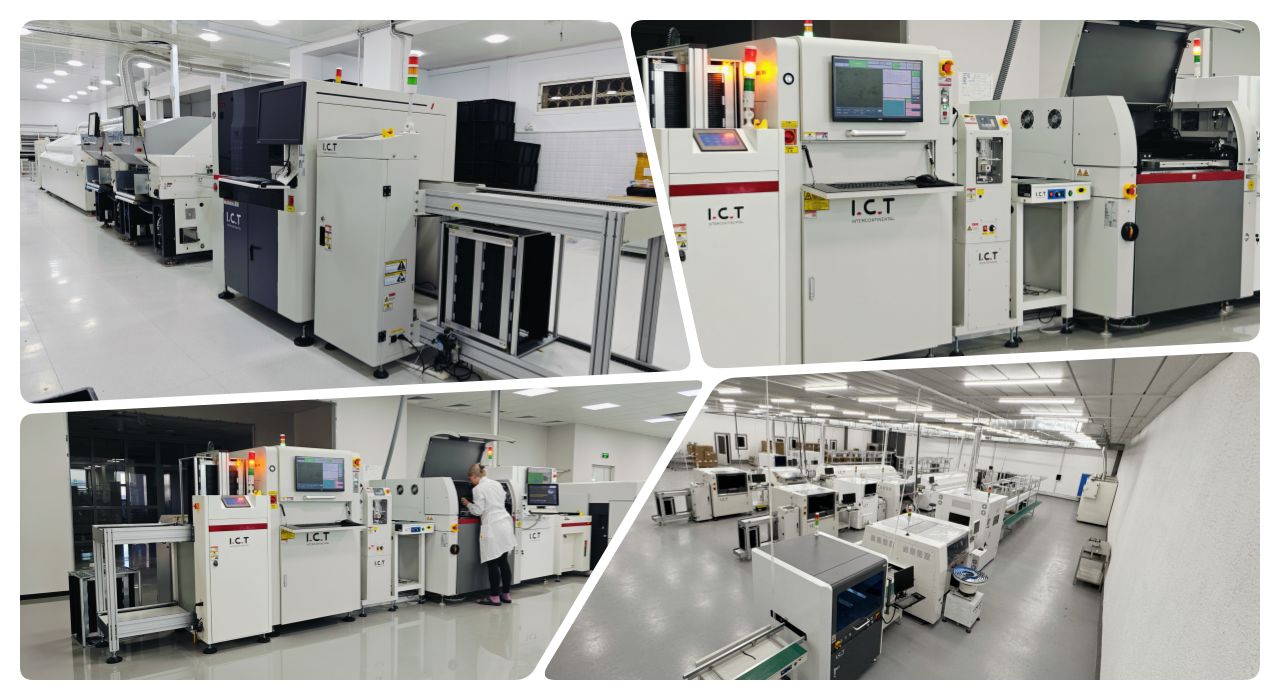

| SMT ライン機器リスト
当社の高品質 PCBA 生産ラインには、効率的かつ正確な PCB 組み立てのための高度な設備が備えられています。完全に自動化された SMT ラインには、ローダー、正確なはんだペースト塗布のための自動プリンター、正確な部品配置のためのピックアンドプレース機、信頼性の高いはんだ付けのためのリフローオーブン、徹底的な欠陥検査のための AOI システムが含まれています。この高品質の PCBA 生産ラインは、スムーズな動作、高い信頼性、低コストの SMT 組み立てを保証し、さまざまな業界の要件を満たします。
| 製品名 | SMT 行の目的 |
|---|---|
| PCB ローダ | 裸の PCB を行に自動的にロードします。 |
| はんだ貼り付けプリンター | PCB パッドにはんだペーストを正確に印刷します。 |
| マシンを選んで配置します | コンポーネントを PCB に正確にマウントします。 |
| リフローオーブン | はんだを溶かして強固な接合を形成します。 |
| AOIマシン | はんだ接合部や配置不良を検査します。 |
| SPI マシン | はんだペーストの高さと品質をチェックします。 |
| トレーサビリティ機器 | 生産データの記録と追跡: レーザーマーキングマシン/ラベルマウンター/インクジェットプリンター |

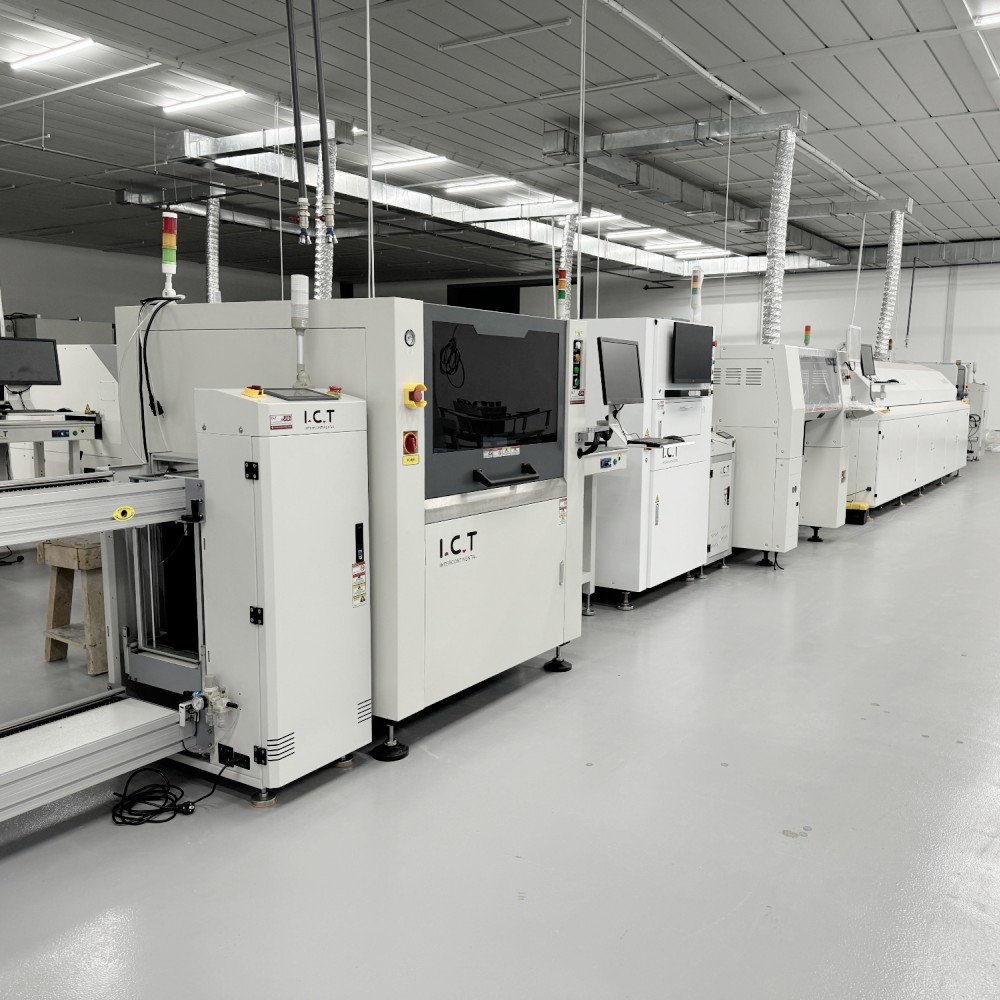

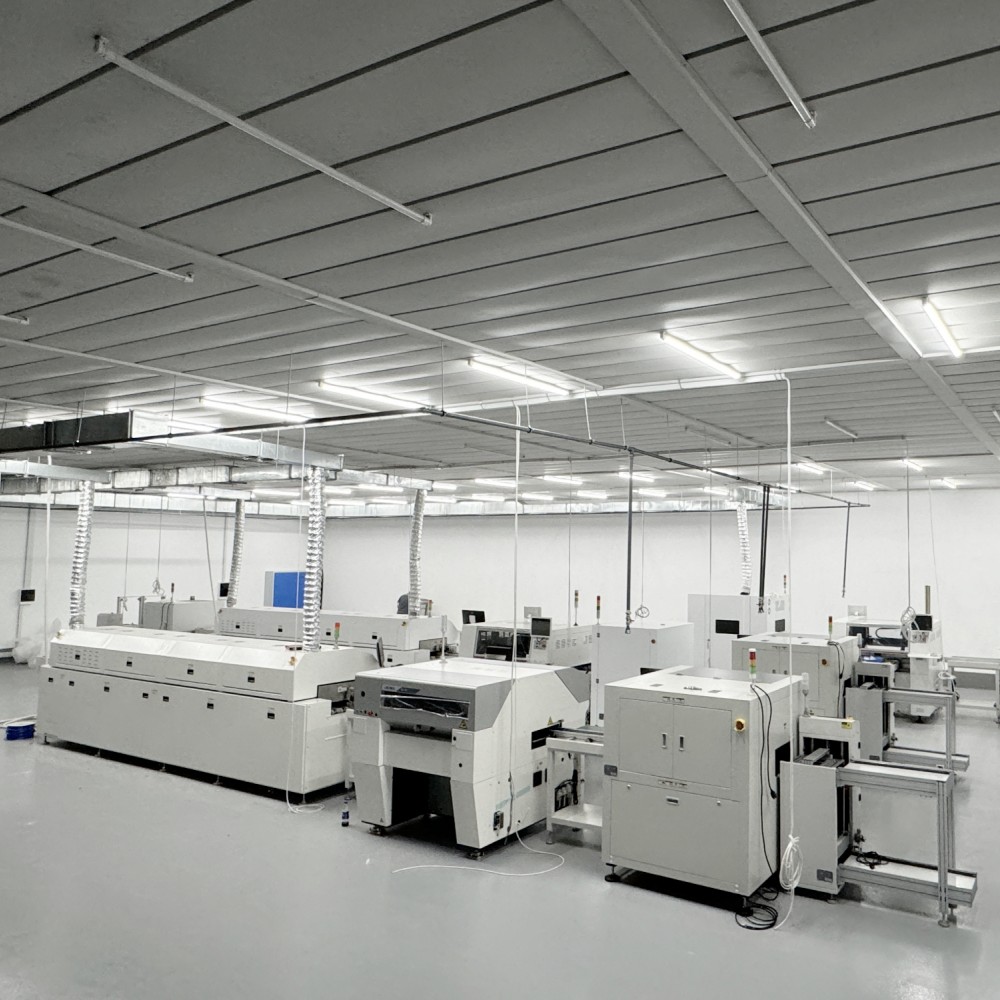

| お客様の成功事例ビデオ
I.C.T は美容機器工場のためにエンジニアを北米に派遣しました。彼らは、PCB 印刷機を備えた 2 つの SMT ラインを設置しました。セットアップには、完全なキャリブレーション、テスト、アライメントチェックが含まれます。地元チームは自動校正、圧力設定、MES 統合に関するトレーニングを受けました。ラインは小型コンポーネントに対して高精度で迅速な受け入れを実現しました。お客様は、迅速な問題解決とプロセスのヒントを高く評価しました。これは、I.C.T の世界的な専門知識と国際プロジェクトに対する信頼できるサポートを示しています。

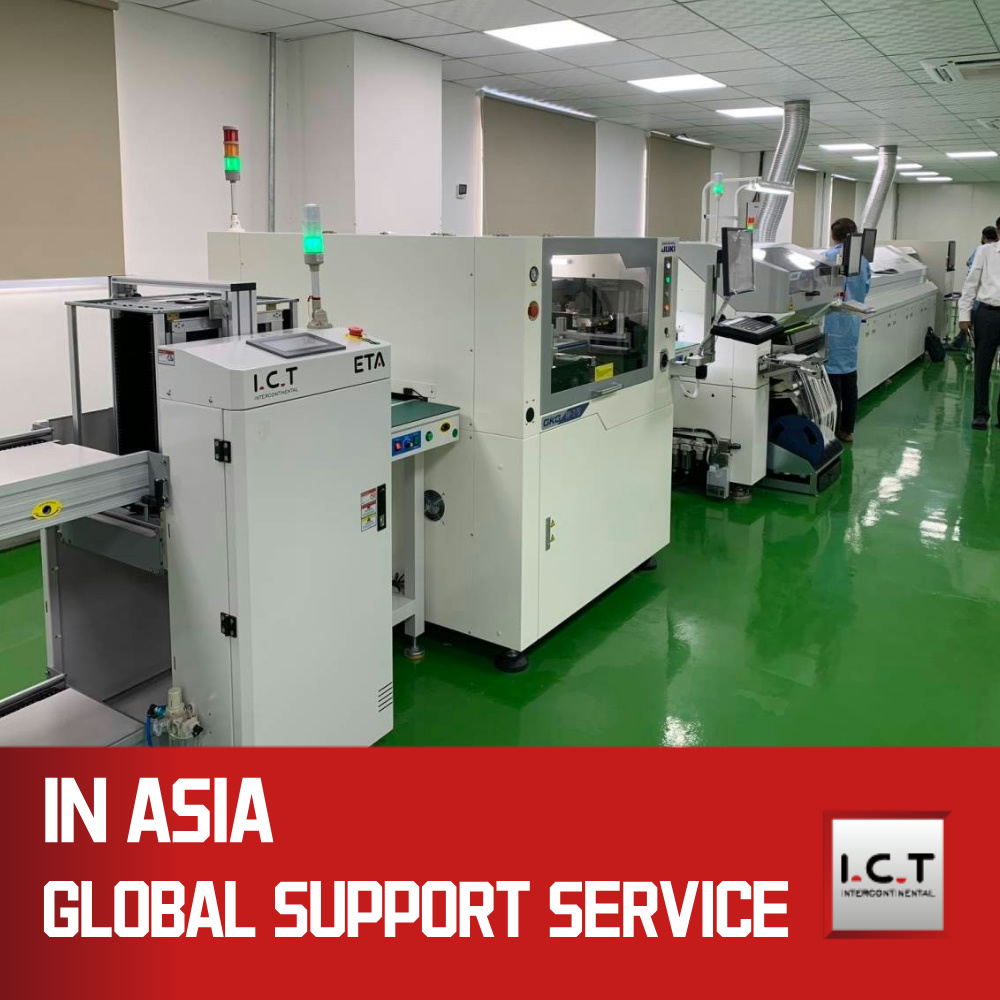

|グローバルな サービスとトレーニングのサポート
I.C.T は、PCB 印刷機の完全な設置、メンテナンス、トレーニングを提供します。オンサイトの専門家がセットアップ、校正、ラインの最適化を行います。リモート診断により障害が迅速に修正されます。トレーニングには、インターフェイスの使用、ログ分析、プログラムのセットアップが含まれており、5 ～ 10 分で完了します。より良い生産を実現するために、生産の変更に適応します。世界中のセンターに部品が在庫されており、迅速な配送が可能です。長期的なパートナーシップにより、スムーズな運用とアップグレードが保証されます。サービスパッケージ付きのPCBプリンタマシンの価格についてはお問い合わせください。
| お客様のレビュー
ユーザーは、I.C.T のエンジニアのプロフェッショナルな海外設置と迅速な対応を高く評価しています。 PCB 印刷機は、故障が少なく安定したパフォーマンスを提供します。安全な梱包がそのまま世界中に届きます。迅速なソリューションにより生産フローが維持されます。ある LED メーカーは、「精度のおかげで組み立てが大幅に向上しました」と述べました。別のメーカーは、簡単なトレーニングとコスト削減を重視しました。中国印刷機のニーズに安心して対応します。
| 認証と規格
I.C.T は安全性と環境に関して CE、RoHS、ISO9001 に準拠しています。特許には、アーククリーニング、圧力制御、衝突防止、輸送システムが含まれます。これらの革新により、最高の印刷品質とステンシル寿命が保証されます。世界標準は購入者の信頼を築きます。

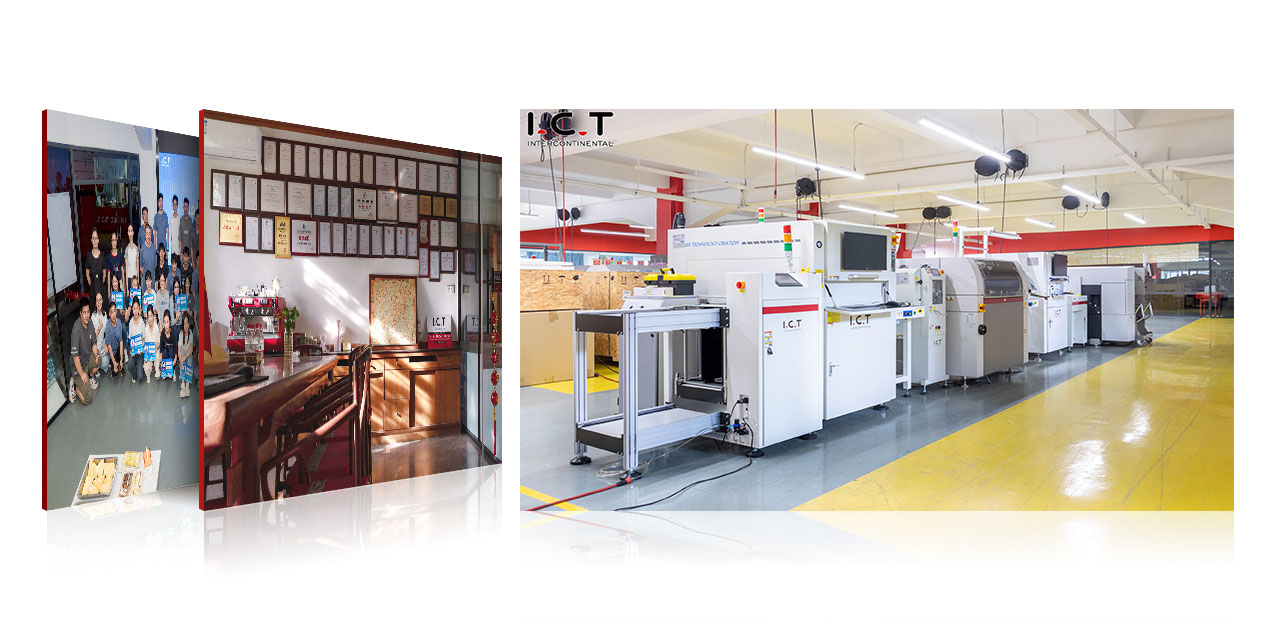

| I.C.T 会社と当社の SMT 工場について
I.C.T は 89 人のスタッフと 20 人のエンジニアを擁し、社内で開発と生産を行っています。当社は急速な成長を遂げ、72 か国で 1,600 を超える顧客にサービスを提供しています。厳格な品質テストと管理は、SMT ライン全体をカバーしています。グローバルな販売およびサービス センターが現地のサポートを提供します。信頼性の高いPCB印刷機とトータルソリューションをサポートします。
