| DIP生産ライン用鉛フリーウェーブはんだ付け機
I.C.T W シリーズ鉛フリーウェーブはんだ付け機は、世界中の THT 組立ラインおよび DIP 生産ラインの成熟した中核機器です。この鉛フリーウェーブはんだ付け機は、日本製黒田ノズル、水平方向の独立した加熱ゾーン、スマートな省エネ設計を組み合わせて、最小限の電力消費で優れた濡れ性を実現します。通常動作はわずか 7kW で、オプションの窒素システムにより、自動車エレクトロニクス、スマート メーター、産業用制御ボードのニーズを完全に満たします。数千の工場での長年にわたる成功した運用を経て、この鉛フリーウェーブはんだ付け機は、信頼性の高いダブルプラットフォームウェーブはんだ付け機または大型部品用ウェーブはんだ付け機を必要とする顧客にとっての第一選択肢となっています。
| 特徴
調整可能な噴霧領域とピラミッドフィルターを備えた日本製黒田精工ノズルは、毎回安定した経済的なフラックスコーティングを実現します。デジタル流量制御と圧力安定バルブにより、フラックスの無駄が大幅に削減され、鉛フリーウェーブはんだ付け機を稼働させる多忙な DIP 生産ラインでチャンバーをクリーンに保ちます。
サードパーティの独立した過熱保護と PLC+PID 閉ループ制御により、完全な安全バックアップが提供されます。リアルタイム監視と自動緊急停止により、鉛フリーウェーブはんだ付け機の連続稼働中にオペレータと装置が保護されます。
閉じた熱風経路と整流板を備えた水平方向の独立した加熱ゾーンにより、ボード全体で完全に均一な温度が保証されます。ウォームアップはわずか 15 分で、通常の電力は 7kW にとどまります。これは、同様のダブルプラットフォームウェーブはんだ付け機および大型部品用ウェーブはんだ付け機の中で最も効率的なパフォーマンスです。
| DIPライン設備一覧
| モデル | W4 | W3 | W2 |
| 寸法：（mm） | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| 重量(kg) | 約1500kg | 約1200kg | 約790kg |
| 電源 | 3P5W、380/220V 50Hz | 3P5W、380/220V 50Hz | 3P5W、380/220V 50Hz |
| 起動電力 | 32kw | 24kw | 16kw |
| 動作電力 | 12kw | 9kw | 7kw |
| 制御システム | plc | ||
| スプレーシステム | |||
| 伝送方式 | ステップモーター | ||
| スプレー圧力 | 0.25Mpa～0.4Mpa | ||
| ルクスフロー | 10--100ml/分 | ||
| 排気径 | Φ200mm | ||
| 排気能力 | 25m3/分 | ||
| 予熱システム | |||
| 予熱モード | 熱風 | ||
| 制御モード | PID+SSR | ||
| 予熱ゾーン | 4 | 3 | 2 |
| 予熱長さ | 1800mm | 1600mm | 1200mm |
| 予熱温度 | (室温)-250℃ | ||
| ウォームアップ時間(分) | 約15分（設定150℃） | ||
| コンベヤー システム | |||
| PCB サイズ:LxW(mm) | 最小:80x60mm;最大:400x300mm | ||
| コンベヤー速度 | 0～2000(mm/分) | ||
| コンベヤー高さ | 750+/-20 (mm) | ||
| 指 | ダブルフック爪（標準） | ||
| コンベヤー 幅制御 | 手動で | ||
| コンベヤー 角度 | 4～7度 | ||
| はんだ付け システム | |||
| はんだポットスタイル | メカニカル モーター ドライブ | ||
| はんだポットの材質 | フルチタン（スタンダードFT） | ||
| はんだポット温度 | 300°C | ||
| はんだポット容量 | 鉛フリー 350kg | 鉛フリー 300kg | 鉛フリー 250kg |
| 他の | |||
| フィンガークリーニングシステム | ブラシ | ||
| DIPライン設備一覧

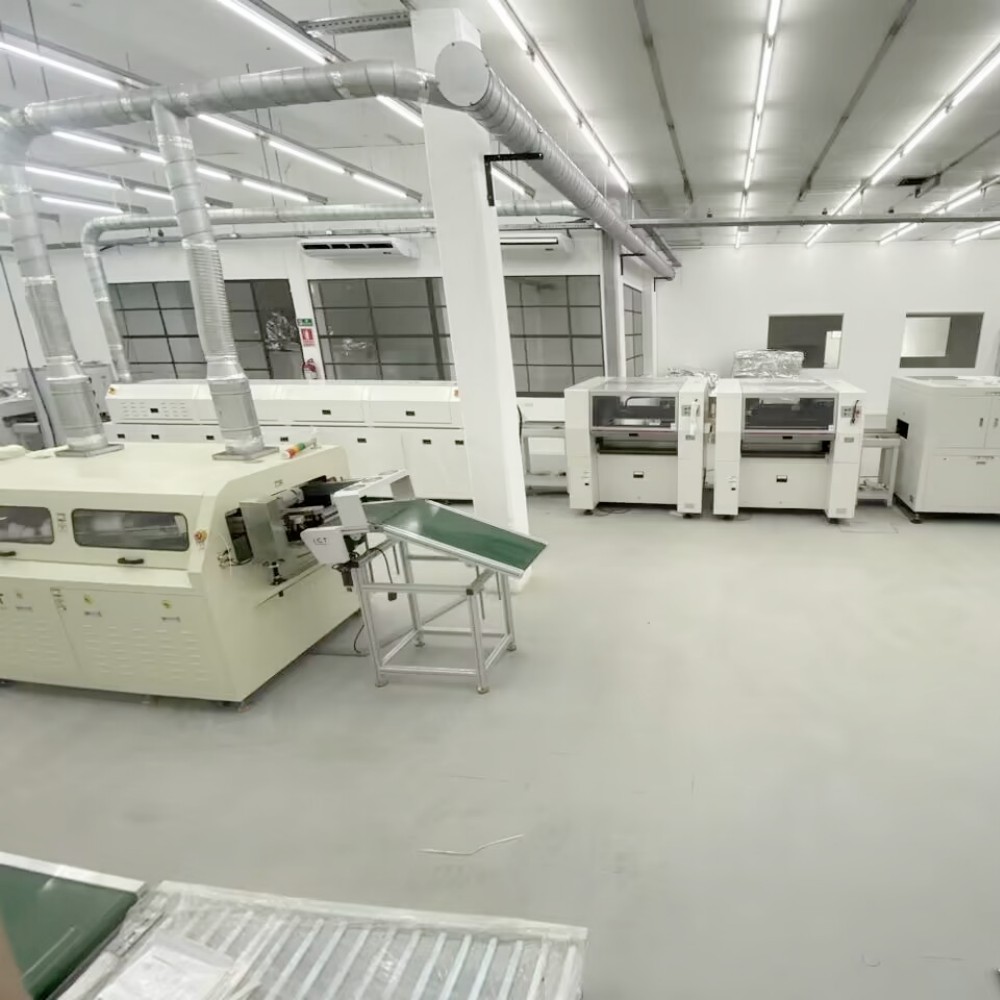

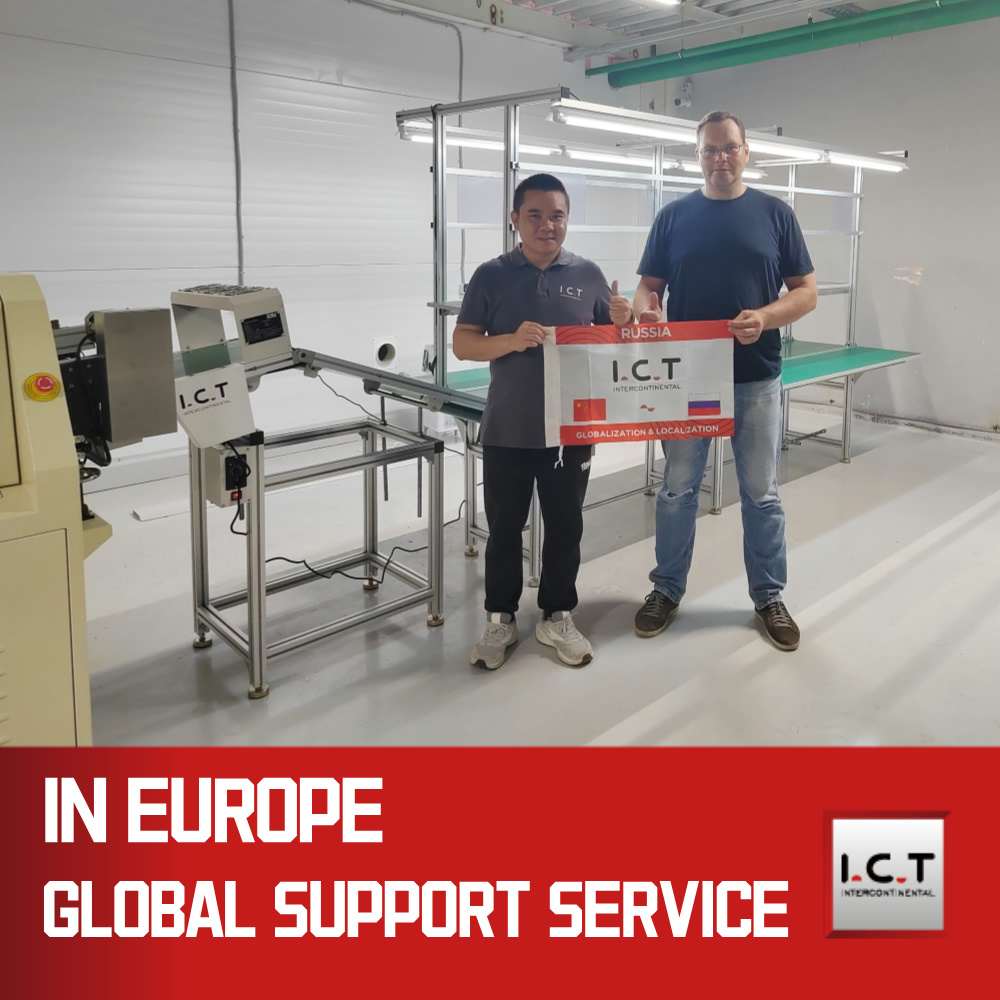

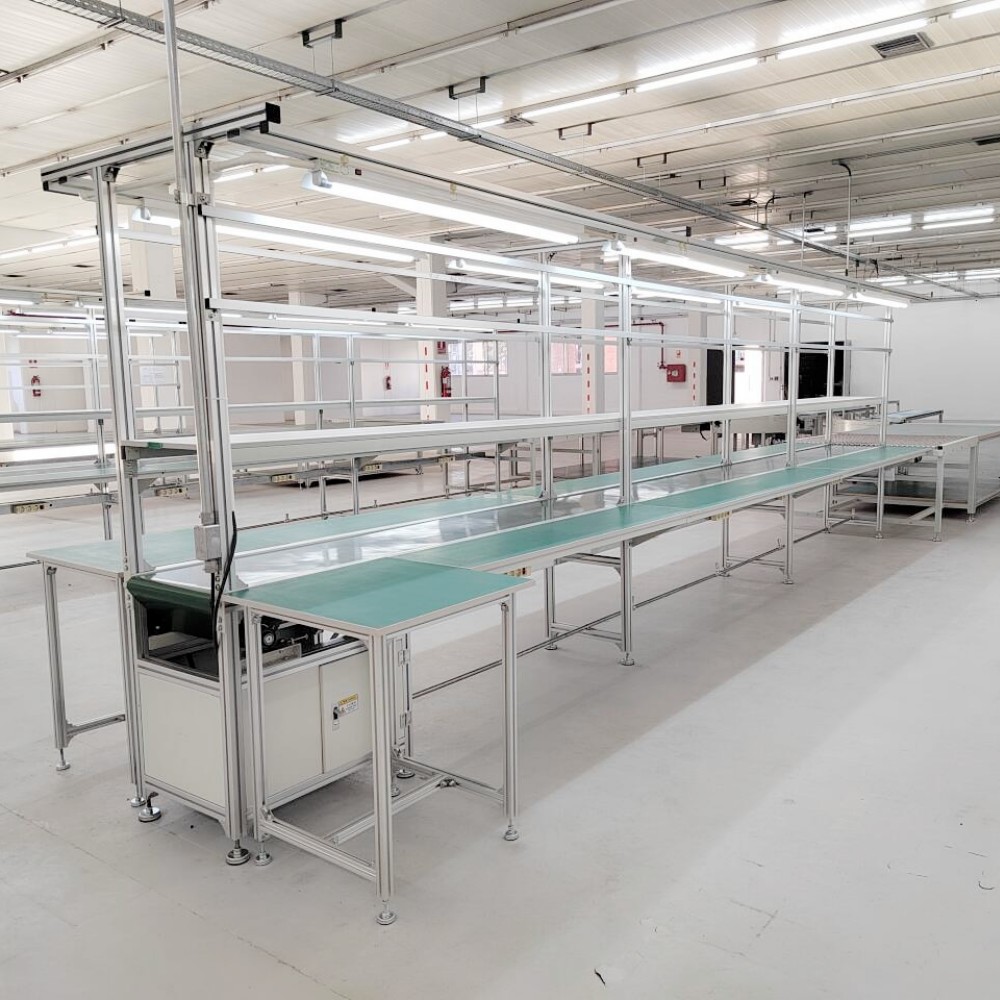

当社の DIP 生産ラインは、効率的かつ正確な PCB アセンブリのための高度なツールを提供します。完全に自動化された DIP ラインには、部品を正確に配置するための DIP 挿入ライン、スムーズな PCB 進入のためのウェーブ ローダー、安全な排出のためのウェーブ アンローダー、および最終チェックのための組立ベルト ラインが含まれています。この高品質の PCB DIP 生産ラインは、安定した動作、信頼性の高い THT 挿入、およびコスト効率の高い組み立てを保証し、さまざまな業界のニーズに対応します。モジュラー設計と I.C.T のグローバル サポートにより、スルーホール タスクの生産性が向上します。
| カスタマーサクセスビデオ
I.C.T のエンジニアは、スマート メーター メーカー向けに W シリーズ鉛フリー ウェーブはんだ付け機を設置し、試運転するためにウルグアイに行きました。お客様は、大量の DIP 生産ラインを運用しており、大型部品を含む複雑な PCB の安定した鉛フリーはんだ付けを必要としていました。私たちのチームがセットアップとオペレーターのトレーニングを完了した後、機械はわずか 7kW の動作出力と完璧な接合品質でフルスピードに達しました。顧客は、THT 組立ラインで鉛フリーウェーブはんだ付け機がスムーズに稼働している様子をビデオで共有し、エネルギーコストの低さ、メンテナンスの容易さ、優れたアフターサポートを賞賛しました。このウルグアイのスマート メーター プロジェクトは、多くのラテンアメリカの DIP ラインの参考となり成功を収めています。
| 専門家によるサービスとトレーニング
I.C.T は、ライン計画から設置、専門トレーニング、24 時間 365 日のグローバル技術サポートまで、あらゆる鉛フリーウェーブはんだ付け機に対する完全なサービス パッケージを提供します。当社の経験豊富なエンジニアは、お客様の THT 生産ラインがリスクゼロで最高の効率で稼働することを保証します。
| お客様からの賞賛
当社の鉛フリーウェーブはんだ付け機は、優れた安定性、極めて低いランニングコスト、大型コンポーネントの完璧なはんだ付け品質で世界中のお客様から高く評価されています。彼らは特に、他のダブルプラットフォームウェーブはんだ付け機と比較して、迅速な世界的対応、堅実な輸出梱包、優れた価値を高く評価しています。
| 品質認証
すべての I.C.T 鉛フリー ウェーブはんだ付け機は、CE、CCC、UL、RoHS、ISO9001 認証に加えて複数の発明特許を取得しており、THT 生産ラインの最も厳しい国際安全基準と環境基準を完全に満たしています。
| I.C.T の会社と工場について
I.C.T は、25 年以上の経験を持つ、SMT および DIP 生産ライン向けのプロフェッショナルなフルライン ソリューション プロバイダーです。東莞市の12,000㎡の工場には、エンジニア20名を含む89名のスタッフがいます。当社はすべてを社内で設計および製造し、72 か国の 1,600 以上の顧客にサービスを提供しています。厳格な品質管理と継続的な革新により、当社は高性能鉛フリーウェーブはんだ付け機において世界中で最も信頼されるパートナーとなっています。
