I.C.T-SS350
I.C.T
| 数量： | |
|---|---|

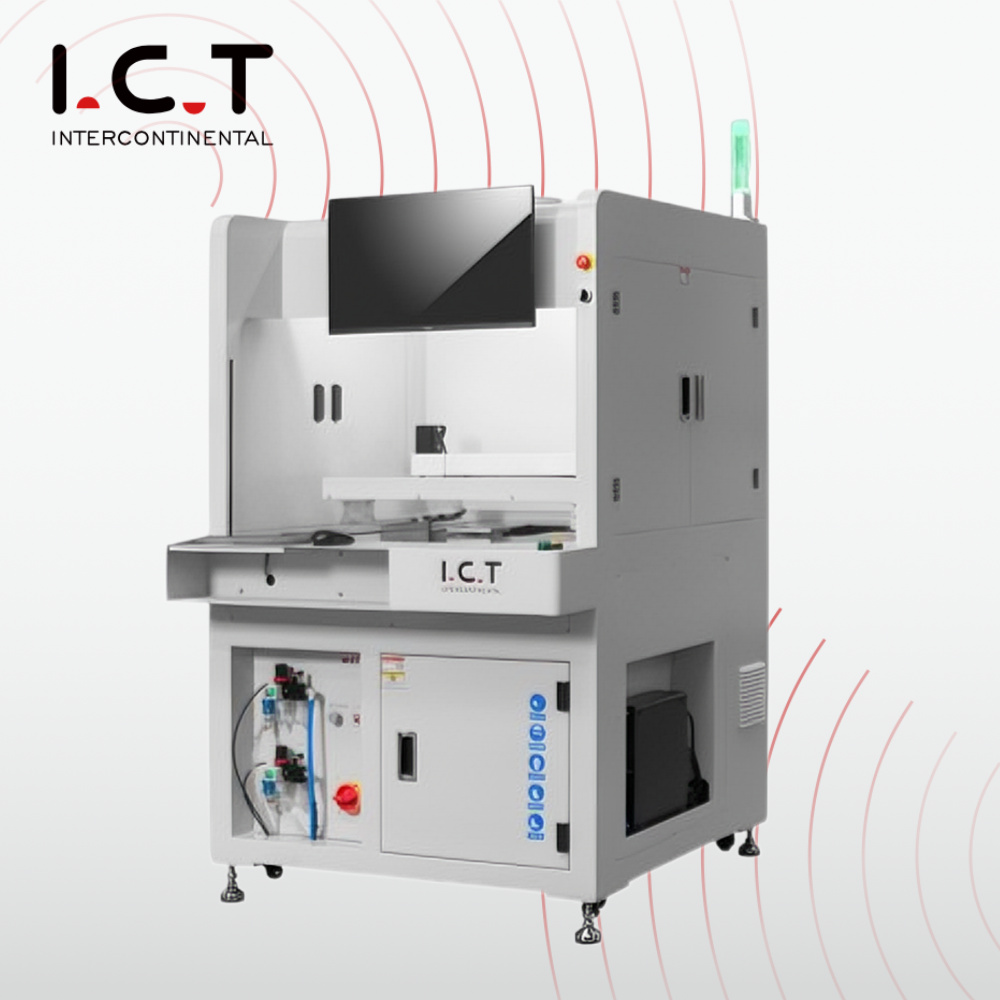

| 選択的はんだ付けウェーブマシンの概要
東莞の社内で設計および製造された I.C.T 選択ウェーブはんだ付け機は、大量、多品種の SMT ライン向けの究極の DIP オンライン選択ウェーブはんだ付け機です。 PCB は精密コンベア上をスムーズに移動し、パナソニック サーボとリニア レールによって駆動される超軽量鋳造アルミニウム ガントリーが 0.5 秒のバーストでフラックスとはんだを必要な場所に正確に供給します。インライン窒素加熱により、鏡のように明るいフィレットが作成され、実質的に無駄がありません。オペレーターは、Windows の大きなタッチスクリーンで経路、温度、スプレー量、波の高さをプログラムし、即座に切り替えられるように無限のジョブを保存します。自動ウェーブキャリブレーション、ライブ CCD、ドイツ製ジェットバルブ、チタンポットを備えたこの選択ウェーブはんだ付け機は、真の 24 時間年中無休の収益性の高いマシンとなっています。
| DIPライン設備一覧
ドイツの高周波ジェット バルブは、0.02 mm まで再現可能な超微細なフラックス ドット (ソリッド <10%) を発射します。加圧タンクとデジタル流量計により、圧力が低い場合でも圧力を一定に保ちます。残留物はクイックプルトレイに落ちます。日本製のSMC空気圧ゲージと表面ゲージにより、日常の点検が簡単になります。自動ポンプにより供給量が低下することはありません。このシステムは、選択的ウェーブはんだ付け機のすべてのパッドを完全にアクティブにします。
完全に調整可能な下部 IR が標準装備されています。上部の熱風または追加の IR はオプションです。オープングリッド設計と厚い高温断熱材により、ボード全体に均一な熱が供給されます。プレミアム ヒーターとプラグイン モーターは、何年もの間、静かに動作し、工具も必要ありません。ボードは完全にフラックス活性化されてストレスなく排出され、0.5 秒サイクルで完璧な接合が可能になります。
ドイツ製の電磁ポンプとチタンポットが、漏れやドリフトのない安定したミニウェーブを生み出します。 N2 流量、はんだ温度、波の高さ、自動キャリブレーションをタッチスクリーンから直接制御します。インライン窒素により、光沢のあるフィレットが得られ、ドロスがほぼゼロになります。レーザー モニターの高さ、ノズルの自動洗浄、およびトレーサビリティのために 900 時間分のビデオが保存されます。これは、すべての選択ウェーブはんだ付け機の防弾コアです。
SMEMA 互換の 3 セクション コンベアと空気圧サイド/トップ クランプにより、はんだ付け中に最大 20 kg の基板を静止状態で保持します。頑丈なレールと高精度サーボにより、PCB はライン速度でスムーズに動き続けます。厚いアセンブリや両面アセンブリも簡単にクリアできます。 DIP オンライン選択ウェーブはんだ付け機でのノンストップ大量作業向けに構築されています。
CE 認定 PLC、Cat-6 配線、完全な MES 接続により、超高速の応答と総合的な信頼性が実現します。ガイド付きウィザード、画像ベースの編集、自動ノズル検出、多言語メニューにより、トレーニングが数時間に短縮されます。リモート診断により、選択的ウェーブはんだ付け機は 24 時間体制で収益を上げ続けます。
大型カラータッチスクリーン、ステップバイステップガイド、ワンタップのライブCCDプレビュー、音声アラートにより、操作が非常に簡単になります。英語、中国語、日本語、ロシア語を瞬時に切り替えます。カスタム タワー ライトと Wi-Fi アップグレードにより、列から離れることなく全員に情報を提供できます。
| 仕様
| オンライン選択的な波のはんだ付け機 | ||||
| モデル | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| オンラインモジュラー | スプレー＋予熱&はんだ付け | スプレー+予熱+はんだ付け | スプレー+予熱+はんだ付け+はんだ付け | スプレー+予熱+はんだ付け+はんだ付け+はんだ付け |
| はんだシステム | ||||
| ノズル数 | 1 | 1 | 2 | 3 |
| はんだポットの数量 | 1セット | 1セット | 2セット | 3セット |
| 二重ポット（オプション） | n/a | オプション | オプション | オプション |
| はんだポット電源 | 2.35kw | 2.35kw | 4.70kw | 7.05kw |
| フラックスシステム | ||||
| フラックス貯蔵タンク | 1L | 1L | 2L | 2L |
| フラックスサポート | フラックスアラーム、自動 | |||
| スプレーノズル | ドイツ製ジェットバルブ（スポット&ラインスプレー）1式 | |||
| スプレーノズルサイズ | 130um (180um、210um オプション) | |||
| スプレー速度 | 0〜20mm/s | |||
| スプレーノズルの移動 速度 | 0〜400mm/s | |||
| 予熱システム | ||||
| 予熱モード | 熱気とir | 熱気とir | 熱気とir | 熱気とir |
| 予熱領域 | 長さ500*幅500mm | 長さ500*幅500mm | 長さ500*幅500mm | 長さ500*幅500mm |
| 予熱ゾーン | 上部熱風：2、下部IR：1 | |||
| 底予熱パワー | 最大12kw | |||
| トップ予熱パワー | 最大6kw | |||
| ウォームアップ時間 | 約15分（設定150℃） | |||
| 制御モード | パソコン+PLC | |||
| 輸送システム | ||||
| PCB サイズ（固定具付き） | 120*60~500*500mm | |||
| PCB の交換 | オンライン | |||
| PCB トップクリアランス | 120mm | |||
| 輸送の高さ | 900±20mm | |||
| 輸送幅 | 60〜500mm | |||
| 寸法：mm | 長さ1850*幅1850*高さ1480 | 長さ2560*幅1750*高さ1480 | 長さ2560*幅1950*高さ1480 | 長さ2600*幅1950*高さ1480 |
| 重さ | 約：800kg | 約：1200kg | 約：1300kg | 約：1500kg |
| DIPライン設備一覧
選択的ウェーブはんだ付け機を I.C.T の全自動 DIP ラインと組み合わせてください。これは、多品種の THT 生産に最適なフロントエンドです。ターンキー パッケージには、非常に正確な部品配置のための高速 DIP インサーター、DIP オンライン選択ウェーブはんだ付け機に基板をスムーズに供給する SMEMA 互換ウェーブ ローダー、完成した PCB をストレスなくキャッチする穏やかなウェーブ アンローダー、および最終検査とタッチアップ用のバッファ付きアセンブリ ベルトが含まれています。すべてのモジュールは CE 認定を受けており、社内で構築され、0.5 秒サイクルの超高速切り替え向けに設計されています。世界的なスペアパーツ ハブと 72 か国のオンサイト サポートにより、I.C.T は挿入から選択的はんだ付けまでのスルーホール フロー全体を最大の効率と最小のコストで実行し続けます。
| 製品名 | DIPラインでの用途 |
|---|---|
DIP 生産ライン向けにコンポーネントを PCB に正確に自動的に配置します。 | |
THT プラグイン プロセス中に、はんだを溶かして PCB に固体接合を形成します。 | |
正確な THT アセンブリのために特定の領域に選択的にはんだを塗布します | |
| ポストウェーブ インライン AOI | DIP で組み立てられた PCB のはんだ接合部と配置欠陥を検査します。 |
| カスタマーサクセスビデオ
2025 年初め、ベトナムの大手カメラ ブランド サプライヤーが、新しい選択ウェーブはんだ付け機の最終受け入れのために飛行機で到着しました。当社のエンジニアは実際の量産ボードをロードし、顧客が完璧な THT ジョイントの形成をライブで CCD で観察している間、フルスピードの 0.5 秒サイクルを実行し、その後、プログラミング、メンテナンス、トラブルシューティングについてチームを 2 日間トレーニングしました。彼らは、箱が到着した日からボリュームを達成できるように 100% 準備を整えておきました。これは、I.C.T の真のグローバル パートナーシップのもう 1 つの例です。
| プロフェッショナルなサービスとトレーニング
ラインの統合と試運転から生涯サポートとアップグレードまで、当社は世界中でお客様をサポートします。 20 人の上級エンジニアと 72 か国の現地チームが、必要に応じていつでもオンサイトまたはリモートのトレーニングを提供します。 3 つの大陸にあるスペアパーツ倉庫と 24 時間年中無休のホットラインにより、選択的ウェーブはんだ付け機は数十年にわたりピーク稼働率を維持します。
| お客様からの賞賛
お客様からは、当社のエンジニアは忍耐強く、鋭敏で、成功を真剣に考えているとよく言われます。彼らは、ピンポイントのフラックス精度、安定したウェーブ、そして選択ウェーブはんだ付け機が高い歩留まりと 0.5 秒サイクルでの手戻りゼロという速さで十分に元を取れることが気に入っています。輸出用の箱は完璧に到着し、同日のリモート修理により、初めて購入する人は世界中で生涯のパートナーに変わりました。
| 業界認証
すべての選択的ウェーブはんだ付け機は、CE 安全認証、RoHS 準拠、ISO9001 品質システム、ジェット バルブ、ポンプ、レーザー校正に関する複数の特許を取得しています。これらの世界的に信頼されるマークは、どこでも信頼できる、安全で環境に優しく、現場で実証済みのテクノロジーを入手していることを証明します。
| I.C.T の会社と工場について
2012 年以来、私たちは 89 人のチーム メンバー、20 人の専任エンジニア、8 つのグローバル支店を擁する 12,000 平方メートルの最先端のキャンパスに成長しました。研究開発、製造、組み立て、バーンインテストなど、すべてが社内で行われます。当社は、完全なターンキー SMT および THT ソリューションを 72 か国の 1,600 以上の工場に提供しており、すべての選択ウェーブはんだ付け機は厳格な検査と実証済みの品質システムに裏付けられています。
