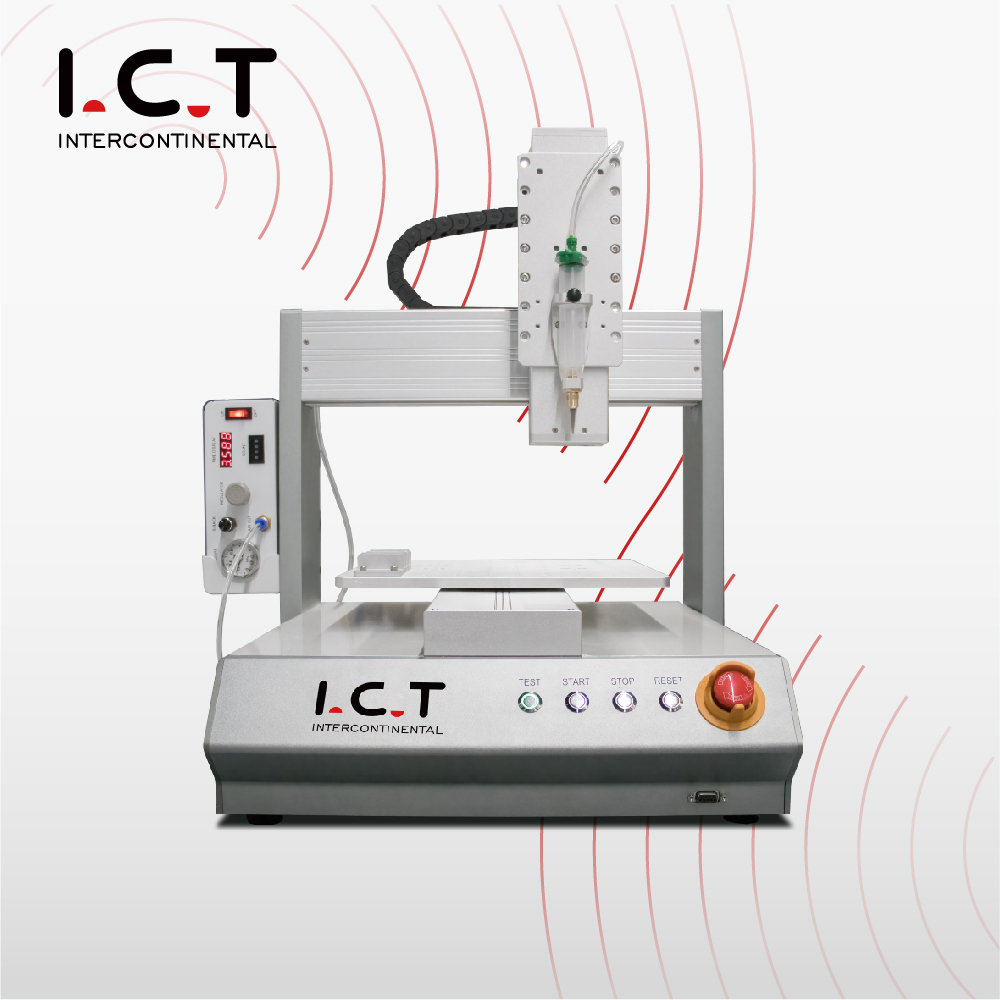

I.C.T 3 軸ベンチトップ PCB ディスペンシング マシンは、エレクトロニクス製造、PCB アセンブリ、LED 生産、半導体パッケージング、光学レンズ ボンディング、チップ ボンディング、小型部品のコーティングにおける正確な材料ディスペンス用に設計されています。 UV接着剤、AB接着剤、エポキシ、白接着剤、EMI導電性接着剤、シリコーン、銀接着剤、赤接着剤、はんだペースト、放熱ペースト、その他のプロセス材料に使用できます。オペレーターはハンドヘルド LCD コントローラーを使用して、塗布経路、速度、接着剤の量、塗布時間、停止時間を設定できます。コンパクトなベンチトップ構造により、エンジニアリング ルーム、サンプル生産、修理ステーション、および柔軟な SMT 生産エリアに適合します。
この 3 軸ベンチトップ PCB ディスペンシング マシンは、X、Y、Z の動きを使用して、ポイントツーポイントのディスペンス、連続線、円弧パスを実行します。 PCB の製造では、接着剤やペーストを小さな領域、エッジに沿って、または特別なコンポーネント位置の周囲に塗布する必要があることが多いため、これは重要です。このマシンは、点、線、面、円、円弧、不規則な曲線、および非平坦な 3D 軌跡の塗布をサポートしています。これにより、エンジニアは、PCB の固定、LED の部品、COB パッケージング、または小型の電子アセンブリのプロセスをセットアップする際に、より自由度が高くなります。これにより、チームは工場のスペースをあまり占有せずに、手作業からより反復可能なプロセスに移行することができます。
この機械は、LCD パネルとハンドヘルドプログラミングデバイスを通じて操作されます。オペレータは、複雑なコンピュータ システムを使用せずに、プログラムの作成、パラメータの調整、ジョブの切り替えを行うことができます。これは、多数の PCB モデルまたは小規模なバッチを処理するファクトリに役立ちます。コントローラーを使用すると、ユーザーは接着剤のサイズ、吐出速度、吐出時間、停止時間、その他の重要なパラメーターを設定できます。新しいオペレーターは基本的なワークフローをより早く学ぶことができ、エンジニアはライン全体の速度を低下させることなくプロセスの変更を行うことができます。 3 軸 cob ベンチトップ接着機の場合、PCB の塗布 SMT 生産では、このシンプルな制御方法により、日常作業の設定圧力を軽減できます。
材料の安定性は、PCB ディスペンスにおいて最も重要なポイントの 1 つです。このマシンは専用のディスペンス コントローラーを使用して、出力を安定させ、カットオフをきれいに保ち、接着剤をスムーズに分解します。尾引き、漏れ、ドットムラ、材料の無駄を軽減します。自動硬化防止機能は、針の詰まりを防ぐのにも役立ちます。これは、接着剤、はんだペースト、エポキシ、赤接着剤、シリコーン、または動作中に乾燥したり厚くなる可能性のあるその他の材料を使用する場合に役立ちます。生産チームにとって、針の詰まりが減るということは、中断が減るということを意味します。高品質チームにとって、材料の出力が安定しているということは、プロセスの確認、繰り返し、改善が容易になることを意味します。
システムは、各ファイルに最大 65,535 ポイントを含む 999 個の塗布プロセス ファイルを保存できます。これにより、顧客は最初からすべてのプログラムを構築することなく、さまざまな製品を管理できるようになります。リピート注文が戻ってきた場合、オペレーターは、ゼロから開始するのではなく、保存されたファイルを呼び出して微調整を行うことができます。これは、サンプル ルーム、小ロット生産、修理ステーション、および混合モデル PCB アセンブリに実用的です。また、ポイントを見逃したり、間違った値を変更したりするリスクも軽減されます。製品タイプを頻繁に切り替える工場にとって、プログラム ストレージは小さな機能ではありません。毎週の時間を節約できます。
3 軸ベンチトップ PCB 塗布機は、Logoshop ソフトウェアと連携し、NC、AI、DXF、JPG、BMP、スキャンされたファイルなどの一般的なファイル形式をインポートできます。これは、エンジニアが既存の図面や設計データを使用して塗布経路を準備するのに役立ちます。すべてのポイントを手動で教える代わりに、チームはファイルを取り込んでパスを作成し、マシン上で微調整することができます。これは、頻繁に設計変更を行うカスタムの PCB 製品、LED モジュール、光学部品、および電子アセンブリに役立ちます。ファイルの互換性が向上すると、手動によるプログラミングの間違いが減り、プロセスの一貫性が保たれます。
インポートされた光電センサーは、XYZ 座標の自動ティーチングをサポートしており、針、治具、または製品タイプを変更するときに機械が基準点を見つけるのに役立ちます。駆動方式はステッピングモーター、ベルト、精密リニアガイドレールを採用しており、XYZ繰返し精度は±0.03mmまでとなっています。この精度は、COB ボンディング、PCB 部品の固定、LED ディスペンス、および小面積の材料塗布に役立ちます。お客様は、300×300mm、400×400mm、500×500mmなどのさまざまな作業領域を選択できます。これにより、機械は同じベンチトップスタイルを維持しながら、さまざまな製品サイズに適合することができます。これは、制御された PCB 調剤作業に実用的な選択肢です。
|ベンチトップ PCB 塗布 仕様:
| アイテム | I.C.T-S300 | I.C.T-S300L | I.C.T-S500 |
|---|---|---|---|
| 作業エリア | 300(X)×300(Y)×95(Z)mm | 400(X)×400(Y)×95(Z)mm | 500(X)×500(Y)×95(Z)mm |
| 機械のサイズ | 490(L)×528(W)×679(H)mm | 590(L)×628(W)×679(H)mm | 690(L)×728(W)×679(H)mm |
| 移動速度 | 400mm/秒(XY)、200mm/秒(Z) | 400mm/秒(XY)、200mm/秒(Z) | 400mm/秒(XY)、200mm/秒(Z) |
| 最大荷重 | 8kg | 8kg | 8kg |
| ドライブモード | ステッピングモーター＋ベルト＋精密リニアガイドレール | ステッピングモーター＋ベルト＋精密リニアガイドレール | ステッピングモーター＋ベルト＋精密リニアガイドレール |
| XYZ再現性 | ±0.03mm | ±0.03mm | ±0.03mm |
| オペレーティング·システム | LCDパネル/ハンドヘルドプログラミングデバイス | LCDパネル/ハンドヘルドプログラミングデバイス | LCDパネル/ハンドヘルドプログラミングデバイス |
| プログラム容量 | 999 パラメータ ファイル、ファイルあたり 65,535 ポイント | 999 パラメータ ファイル、ファイルあたり 65,535 ポイント | 999 パラメータ ファイル、ファイルあたり 65,535 ポイント |
| 動作パターン | 3 軸 2 点間、実線、円弧 | 3 軸 2 点間、実線、円弧 | 3 軸 2 点間、実線、円弧 |
| 電源 | AC220V、50/60Hz、0.5kW | AC220V、50/60Hz、0.5kW | AC220V、50/60Hz、0.5kW |
| 重さ | 約35kg | 約45kg | 約55kg |
※I.C.Tは品質・性能向上に努めておりますが、仕様・外観は予告なく更新する場合がございます。異なる場合は、新しいリストに従ってください。
