I.C.T-SS330 / SS430 / SS540 / SS550
I.C.T
| 数量： | |
|---|---|
| 選択的はんだ付けウェーブマシンの概要

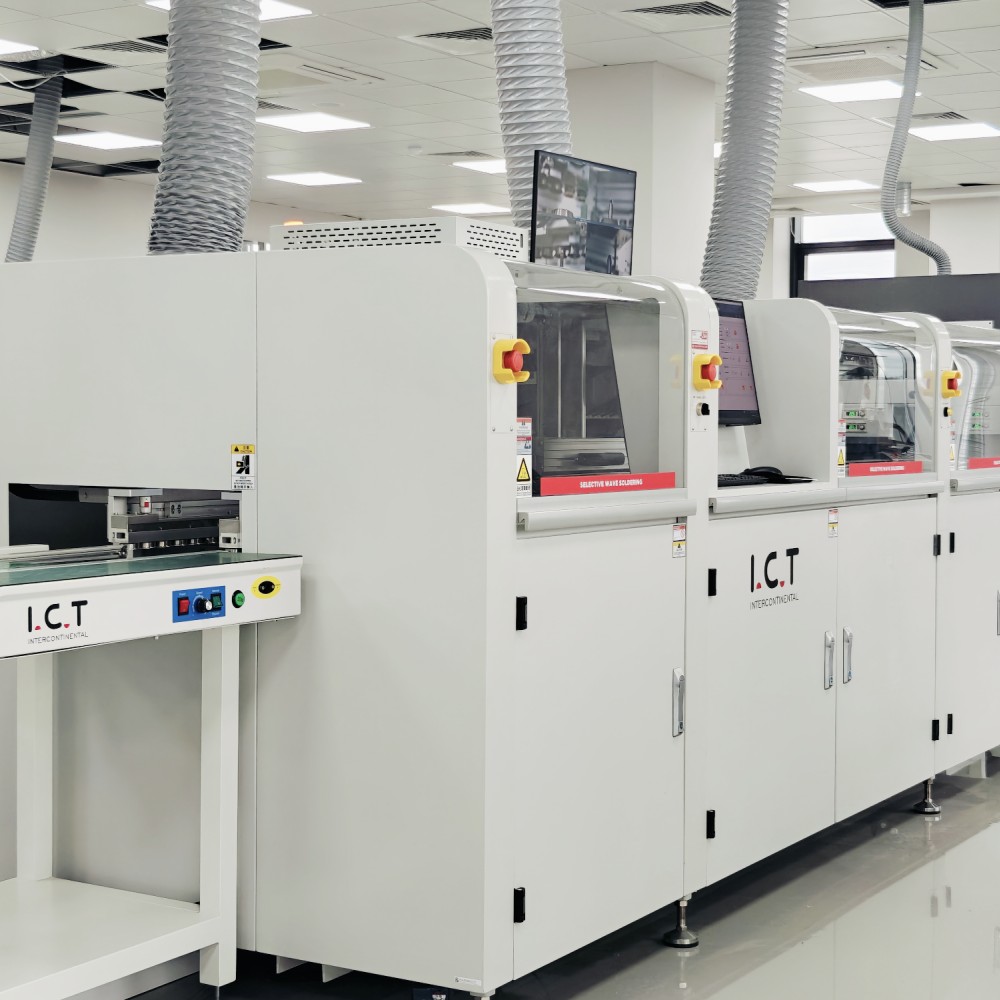

中国で設計および製造された I.C.T 選択的ウェーブはんだ付けマシンは、柔軟で大量の PCBA 生産を実現する究極のセレクト オフライン ウェーブはんだ付け機です。 PCB は完全に静止したままですが、パナソニック サーボと精密リニア レールを搭載した軽量鋳造アルミニウム プラットフォームが、静かな速度とミリメートル未満の精度でフラックスとはんだヘッドを動かします。インライン窒素加熱により、鏡のように明るい接合部が得られ、ドロスがほとんどありません。すべてのパラメータは直感的な Windows インターフェイスで設定および保存され、完璧な再現性を実現します。自動ウェーブ キャリブレーション、リアルタイム CCD モニタリング、ドイツ製ジェット バルブ、チタン ポットにより、この選択的はんだ付けウェーブ マシンは、非常に高い歩留まりを維持し、やり直しが存在しない完璧なスタンドアロン ソリューションとなっています。
| DIPライン設備一覧
ドイツの高周波ジェット バルブは、固形分が 10% 未満の小さくて均一なフラックス ドットを噴射します。圧力タンクと高精度の流量計により、タンクレベルに関係なく供給を完全に安定させます。ノズルは、0.02 mm まで再現可能な XY プラットフォームに搭載されています。残留物はスライド式トレイに落ちるので、すぐに掃除できます。すべての空気圧機器は高品質の日本製 SMC であり、ゲージが表面に表示されているため、目視で簡単に確認できます。自動ポンプによりフラックスが途切れることなく供給されます。このシステムは、選択的はんだ付けウェーブマシンのサイクルごとに、きれいで再現可能なカバレッジを実現します。
完全に調整可能な下部 IR が標準装備されています。上部 IR または熱風対流はオプションです。オープン設計により熱伝達が最大化され、厚い断熱材が安定した温度を保ちます。世界的リーダーが提供する高品質の発熱体とモーターは、何年もトラブルなく稼働します。すべてがプラグアンドプレイであり、サービスにツールは必要ありません。基板は均一に活性化されてストレスなく排出され、セレクト オフライン ウェーブはんだ付け機で完璧な接合を行う準備が整います。
ドイツの電磁ポンプは非常に安定した波のピークを生成します。温度、N2 流量、高さ、自動キャリブレーションを画面から直接ダイヤルインします。外側に鋳鉄ヒーターを備えたチタンポットはすぐに温まり、漏れません。インライン窒素により、光沢のある接合部が得られ、実質的にドロスがゼロになります。リアルタイム CCD は 900 時間の追跡可能なビデオを記録します。密閉された高速 XYZ 軸、レーザー波検出、自動ノズル洗浄により、選択的はんだ付けウェーブマシンは 24 時間年中無休で問題なく稼働し続けます。
頑丈なプロファイルレールと 3 セクションのローラーコンベアがボードをスムーズかつ穏やかに移動します。サイドとトップのクランプは、ステップごとに PCBA のデッドスチルをロックします。厚みのあるレールは 20 kg の荷重にも簡単に対応します。精密ドライブモジュールは、フラックスからはんだまでボードを完璧に位置決めします。トランスポート全体は、Select Offline Wave Soldering Machine でノンストップ生産できるように設計されています。
CE 認定の PLC および高速バス アーキテクチャは、インダストリー 4.0 規格を満たしています。 Cat-6 配線とクラス最高の電子機器により、超高速応答と総合的な信頼性が実現します。ガイド付きプログラミング、自動ノズル認識、画像ベースの編集、ワンクリックのライブビュー、多言語サポートにより、セットアップが簡単になります。完全なトレーサビリティにより、すべての選択的はんだ付けウェーブマシンの品質がしっかりと確保されます。
ステップバイステップのガイド付きモード、自動ノズル ID、スマート画像補正、リアルタイム ダッシュボード、ワンボタンのライブ CCD 切り替えにより、操作が簡単になります。中国語、英語、日本語、ロシア語などをサポートします。内蔵 MES、Wi-Fi、リモート アクセス、音声アラート、カスタマイズ可能なライトにより、オペレーターはセレクト オフライン ウェーブはんだ付け機を完全に制御できます。
| 仕様
| オンライン選択的な波のはんだ付け機 | ||||
| モデル | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| オンラインモジュラー | スプレー＋予熱&はんだ付け | スプレー+予熱+はんだ付け | スプレー+予熱+はんだ付け+はんだ付け | スプレー+予熱+はんだ付け+はんだ付け+はんだ付け |
| はんだシステム | ||||
| ノズル数 | 1 | 1 | 2 | 3 |
| はんだポットの数量 | 1セット | 1セット | 2セット | 3セット |
| 二重ポット（オプション） | n/a | オプション | オプション | オプション |
| はんだポット電源 | 2.35kw | 2.35kw | 4.70kw | 7.05kw |
| フラックスシステム | ||||
| フラックス貯蔵タンク | 1L | 1L | 2L | 2L |
| フラックスサポート | フラックスアラーム、自動 | |||
| スプレーノズル | ドイツ製ジェットバルブ（スポット&ラインスプレー）1式 | |||
| スプレーノズルサイズ | 130um (180um、210um オプション) | |||
| スプレー速度 | 0〜20mm/s | |||
| スプレーノズルの移動 速度 | 0〜400mm/s | |||
| 予熱システム | ||||
| 予熱モード | 熱気とir | 熱気とir | 熱気とir | 熱気とir |
| 予熱領域 | 長さ500*幅500mm | 長さ500*幅500mm | 長さ500*幅500mm | 長さ500*幅500mm |
| 予熱ゾーン | 上部熱風：2、下部IR：1 | |||
| 底予熱パワー | 最大12kw | |||
| トップ予熱パワー | 最大6kw | |||
| ウォームアップ時間 | 約15分（設定150℃） | |||
| 制御モード | パソコン+PLC | |||
| 輸送システム | ||||
| PCB サイズ（固定具付き） | 120*60~500*500mm | |||
| PCB の交換 | オンライン | |||
| PCB トップクリアランス | 120mm | |||
| 輸送の高さ | 900±20mm | |||
| 輸送幅 | 60〜500mm | |||
| 寸法：mm | 長さ1850*幅1850*高さ1480 | 長さ2560*幅1750*高さ1480 | 長さ2560*幅1950*高さ1480 | 長さ2600*幅1950*高さ1480 |
| 重さ | 約：800kg | 約：1200kg | 約：1300kg | 約：1500kg |
| DIPライン設備一覧
当社の DIP 生産ラインは、効率的かつ正確な PCB アセンブリのための高度なツールを提供します。完全に自動化された DIP ラインには、部品を正確に配置するための DIP 挿入ライン、スムーズな PCB 進入のためのウェーブ ローダー、安全な排出のためのウェーブ アンローダー、および最終チェックのための組立ベルト ラインが含まれています。この高品質の PCB DIP 生産ラインは、安定した動作、信頼性の高い THT 挿入、およびコスト効率の高い組み立てを保証し、さまざまな業界のニーズに対応します。モジュラー設計と I.C.T のグローバル サポートにより、スルーホール タスクの生産性が向上します。
| カスタマーサクセスビデオ
世界的に有名なカメラブランドに納入しているベトナムの顧客が、新しい選択的はんだ付けウェーブ装置を受け入れるために当社の工場を訪れました。当社のエンジニアは、実際のボードでライブ デモを実行し、プログラミング、キャリブレーション、日常のケアについてチームをトレーニングし、CCD モニターでリアルタイムで完璧な接合部が形成されるのを観察させました。実践的なセッションにより、彼らは帰国後の迅速かつスムーズなスタートアップに 100% の自信を持ち、I.C.T の真のグローバル サポートを証明しました。
| プロフェッショナルなサービスとトレーニング
ターンキー設置と試運転から生涯メンテナンスとアップグレードまで、I.C.T は地球上のどこにでも対応します。 20 人の専任エンジニアが、オンサイトまたはリモートでライン レイアウト、プロセス調整、詳細なトレーニングを担当します。複数の大陸にあるスペアパーツ ハブと 24 時間対応により、Select Offline Wave Soldering Machine は毎年ピーク稼働率を維持します。
| お客様からの賞賛
お客様は、受け入れ時と立ち上げ時に徹底したトレーニングを受ける当社の忍耐強い専門エンジニアを高く評価しています。彼らは、選択的はんだ付けウェーブマシンがフラックスドットを釘付けにし、完璧なウェーブ高さを維持し、非常にシンプルな制御で欠陥を除去する方法を気に入っています。防弾梱包は常に完璧な状態で届き、同日のリモート修正と超高速オンサイト サポートにより、I.C.T は心配のないパートナーになります。
| 業界認証
すべての I.C.T 選択的はんだ付けウェーブ マシンは、安全性に関する CE、環境適合性に関する RoHS、品質管理に関する ISO9001、およびジェット バルブ、ポンプ、およびレーザー検出に関する複数の特許を取得しています。これらの世界的に認められたマークは、最高水準に基づいて構築された安全、環境に優しい、革新的なセレクト オフライン ウェーブはんだ付け機のパフォーマンスを取得していることを証明します。
| I.C.T の会社と工場について
2012 年以来、当社は完全な社内研究開発と 12,000 平方メートルの最先端の工場によって急速に成長してきました。 20 人のエンジニアを含む 89 人のチーム メンバーと 8 つの支社が、72 か国の 1,600 以上の顧客にサービスを提供しています。厳格な検査と完全な品質システムがすべての選択的ウェーブはんだ付け機をサポートし、計画、設備、トレーニング、最適化などの真のターンキー ソリューションにより、世界中のエレクトロニクス メーカーがセレクト オフライン ウェーブはんだ付け機で優位に立つことができます。
