2D と 3D AOIのどちらを選択するかは 、検査タスクの複雑さと予算要件によって異なります。エレクトロニクスのメーカーは、速度と信頼性が最も重要な、 よりシンプルでコスト重視のアプリケーション 向けに、2D AOI または SMT AOI 試験機を選択することがよくあります。ただし、優れた欠陥検出と信頼性が求められる高密度で複雑な基板には、3D AOI または自動光学検査が不可欠になります。自動光学検査は、生産ラインの特定のニーズに適合する必要があります。 2D と 3D AOI を比較する場合、意思決定者は基板の複雑さ、期待される信頼性、利用可能なリソースを評価する必要があります。

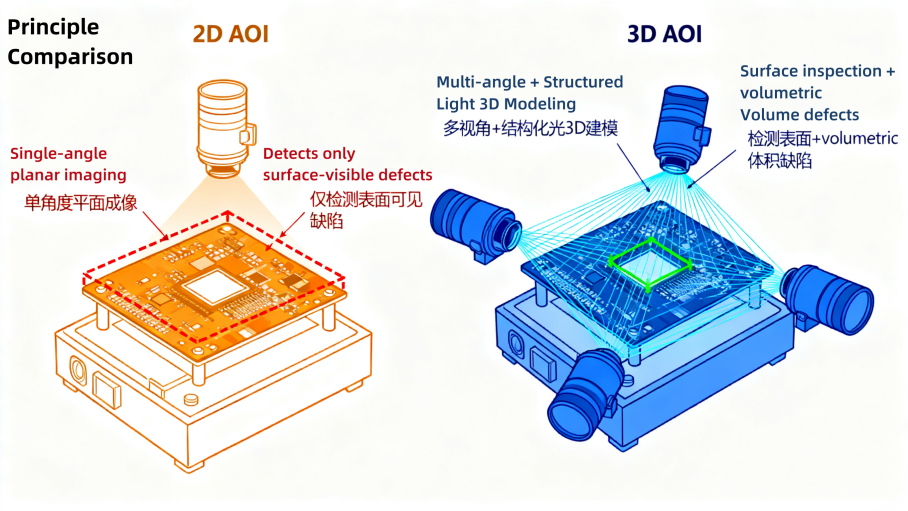

・ 2d AOIは、単一の角度からフラット画像を使用して、シンプルで大量のPCB検査のために高速で費用対効果が高くなります。
・ 3D AOIは、複数のカメラを使用して詳細な3Dマップをキャプチャし、2D AOIがしばしば見逃すと非表示で複雑な欠陥を検出します。
・ 2D AOIを選択して、速度と予算が最も重要な標準ボードでの迅速な表面レベルの欠陥検出を行います。
・ 3D AOIを選択すると、複雑で密なボードを検査するときは、高い信頼性のために正確な高さと体積測定を必要とします。
・ Hybrid AOIシステムは、2Dメソッドと3Dメソッドを組み合わせて、多様な検査ニーズの速度、コスト、精度のバランスをとります。

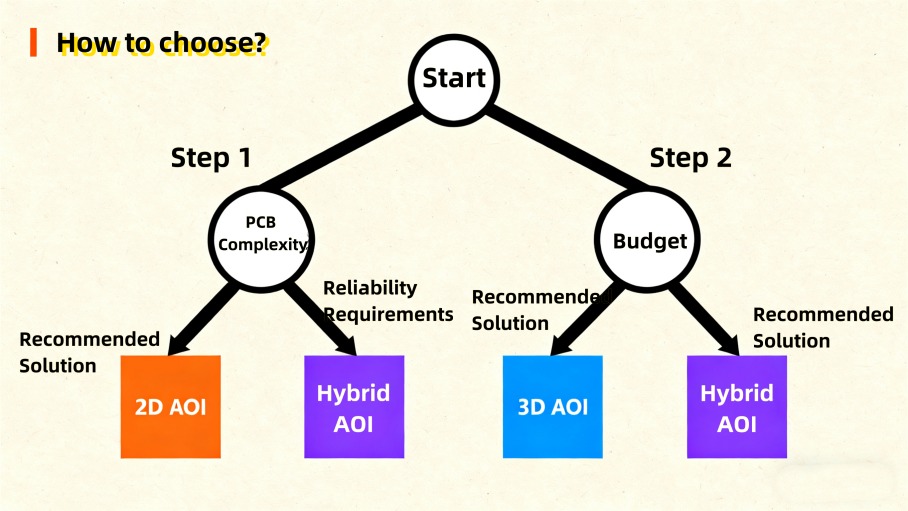

・ ボードの複雑さ、信頼性の要求、および予算を慎重に検討して、生産目標に合ったAOIシステムを選択します。
・ 3D AOIへの投資は、小型化されたコンポーネントを処理し、誤った欠陥の呼び出しを減らすことにより、将来の防止をサポートします。
・ ファクトリーソフトウェアとの適切なトレーニングとシステムの統合により、検査の精度が向上し、生産が合理化されます。
側面 | 2d AOIシステム | 3D AOIシステム |
スピード | もっと早く;大量生産に最適です | 少し遅い;最近の進歩により速度が向上しています |
料金 | より低い;成熟した費用対効果の高い技術 | より高い;高度なイメージングは投資を増加させます |
欠陥検出 | 表面レベルの欠陥のみ。より高い虚偽の呼び出し | 隠された、体積、および表面の欠陥を検出します。 最大30％の欠陥が見つかりました |
制限 | 深さの測定なし。隠されたジョイントを検査することはできません | より高いコスト。より複雑なセットアップとメンテナンス |
利点 | ハイスループット;フレキシブル;シャドウイングの問題が少ない | 正確な高さ/体積測定。包括的な検査 |
2d AOIは、単一のカメラを使用してフラット画像をキャプチャし、 標準PCBの迅速な検査に適しています。この方法は、配線の欠落や誤ったコンポーネントなど、可視的で表面レベルの欠陥を識別することに優れています。一方、3D AOIは、 複数のカメラと構造化された光を使用して 、詳細な3Dマップを作成します。このアプローチにより、 高さ、体積、形状の正確な測定が可能になり、2Dシステムが見逃す可能性のある複雑な欠陥の検出が可能になります。 2d AOIは より速い処理と低コストを提供しますが、 3D AOIは優れた欠陥検出を提供し、特に複雑な製造環境で誤検知を軽減します。
 |
ベストユースケース
適切な自動化された光学検査方法を選択すると、ボードの複雑さ、必要な信頼性、および生産環境に依存します。
・ 2d AOI最適：
o コストとスループットが最も重要な高速で大量の製造ライン。
o 主に表面レベルのコンポーネントを備えた単純または標準PCBの検査。
o 不足しているコンポーネント、極性エラー、誤った配置などの可視欠陥の検出。
o 迅速な切り替えと柔軟な検査が優先事項である環境。
・ 3d AOI最適：
o はんだジョイントと成分の高さの正確な測定を必要とする複雑で密に人口密集したPCB。
o 自動車、航空宇宙、医療機器の製造など、高い信頼性を要求するアプリケーション。
o 持ち上げられたリード、はんだ不十分な、墓石を含む、隠されたまたは体積欠陥の検出。
o 誤った呼び出しを減らし、欠陥検出率を改善することが重要な生産ライン。
2D対3D AOIの議論は、速度、コスト、および検査の正確性のバランスをとることに集中しています。 2d AOIシステムは、簡単で大量のアプリケーションに適した選択肢のままです。 3D AOIシステムは、困難な環境での高度な欠陥検出のために比類のないパフォーマンスを提供します。自動光学検査は進化し続けており、製造業者にPCBの特定のニーズと生産目標に合わせて、検査戦略を一致させる柔軟性を提供します。
2d AOI は、高解像度カメラを使用して、検査プロセス中に印刷回路基板のフラット画像をキャプチャします。システムは、これらの画像を参照データと比較し、欠陥を示す可能性のある 違いを特定します 。ボードの表面の機能と潜在的な問題を強調するため、照明は重要な役割を果たします。このテクノロジーは、 単一角度の画像キャプチャに依存しているため、上から見えるもののみを検査します。このアプローチにより、大量のボードを迅速に検査できるため、高速製造環境に最適です。
2D AOIの重要な利点は、その費用対効果にあります。次の表は、 標準SMT生産ラインで 2D AOIの実装に関連する典型的なコストの概要を示しています。
コストコンポーネント | 典型的なコスト範囲（USD） |
基本から中間レベルの2D AOI | 3,200〜20,000ドル |
Advanced 2D AOIシステム | 30,000〜60,000ドル |
例： Yush YS-820L | 26,000ドル |
インストール費用 | 5,000〜15,000ドル |
ソフトウェアライセンス（年次） | 2,000〜12,000ドル |
トレーニング（従業員ごと） | 1,000〜5,000ドル |
このコスト構造により、多くのメーカー、特に大量生産に焦点を当てたメーカーが2D AOIにアクセスできます。
2d AOIは、電子機器の製造に役立ついくつかの強みを提供します。システムは 、手動の目視検査よりもはるかに速いボードを検査します。手動の方法は、人間の疲労と矛盾に悩まされていますが、2d AOIは高いスループットと一貫した結果を維持します。以下の表は、違いを強調しています。
特徴 | 手動の視覚検査 | 2d AOI検査 |
検査速度 | 人間の疲労と主観的な判断のために遅い | 大量生産に適したより速い処理と分析 |
スループット | 人間の速度と一貫性によって制限されます | 迅速な検査を可能にするスループットが大幅に高くなります |
一貫性 | 一貫性が低く、エラーが発生しやすい | 疲労や主観性のない高い一貫性 |
製造業者は能力について、2D AOIを評価し 、プロセスの早い段階で欠陥を検出する、故障したボードが費用のかかる再作業を進めて削減するのを防ぎます。システムは 次のとおりです。
・ 高度な画像処理を使用した高精度。
・ 高スループットの高速検査速度。
・ 一貫した客観的な結果。
・ ヒューマンエラーの減少。
・ さまざまなボード設計用のクイックセットアップ。
・ タイプと重大度による欠陥の分類。
・ 品質管理のためのデータロギング。
・ 長期コスト削減。
・ 継続的な品質改善。
・ SMT行とのシームレスな統合。
・ 即時修正のためのリアルタイムフィードバック。
・ コンポーネントを保護するための非接触検査。
その利点にもかかわらず、 2d AOIには制限があります。このシステムは、真の共同プラナリ性検査を実行したり、ボリューム測定データを提供したりすることはできません。多くの場合、より高度なシステムと比較して、より高い誤った呼び出し率を生成します。いくつかの一般的な課題には次のものがあります。
・ 隠されたはんだジョイントまたはコンポーネントの下の欠陥を検査できない。
・ 高さの測定が制限されており、背の高いまたは不規則な形状の部品を評価することが困難になります。
・ 小さなボイドなどの微妙または隠されたはんだ欠損を逃した。
・ 追加の検証手順が必要で、誤った呼び出しが増加しました。
これらの制限は、2D AOIが平面欠陥や単純なボードに最適であることを意味します。複雑なアセンブリまたは重要なアプリケーションの場合、メーカーは2D AOIを他の検査方法で補足する必要がある場合があります。
2d AOIシステムは、現代の電子機器の製造において重要な役割を果たします。企業は、生産ラインの高品質と効率を維持するために2D AOIに依存しています。この技術は、表面レベルの欠陥について印刷回路板（PCB} s）を検査することに優れています。製造業者はを提供するため、2D AOIを選択します。 、生産量を減らすことなく 迅速で信頼性の高い一貫した検査
エレクトロニクスメーカーは、最も頻繁に2D AOIを使用しています。システムは、不足しているコンポーネント、誤った配置、はんだエラーをチェックします。高解像度カメラと高度な画像処理により、2D AOIは小さな欠陥を迅速に検出できます。この機能は、速度と精度が不可欠な大量生産をサポートします。
ヒント：2d AOIは、毎日多数の単純または標準PCBを検査する必要があるメーカーに最適です。
次のリストは、エレクトロニクス業界における2D AOIの一般的なアプリケーションを強調しています。
・ Surface-Mount Technology（SMT）アセンブリ： 2D AOIコンポーネントの配置とはんだ付け後のボードを検査します。誤った配置、欠落、または歪んだコンポーネントを識別します。
・ スルーホールテクノロジー（THT）検査： システムは、スルーホール部品の正しい挿入とはんだ付けをチェックします。
・ はんだペースト検査： 2D AOIは、リフローはんだ付けの前にはんだペーストの存在とアライメントを検証します。
・ 最終的なアセンブリの検証： テクノロジーは、製品が次の段階に移動する前に、すべてのコンポーネントが存在し、正しく方向付けられることを保証します。
・ 品質管理監査： メーカーは、ランダムサンプリングと監査に2D AOIを使用してプロセス制御を維持します。
2D AOIは、迅速な表面レベルの検査を必要とする他の業界でも使用されています。ただし、迅速で大量のPCB検査が必要であるため、電子機器の製造は依然として主要な分野です。自動車および医療機器産業は、多くの場合、より高度な検査を必要とすることが多いため、隠されたジョイントを持つ複雑なボードに3D AOIを使用する傾向があります。
典型的な2D AOIワークフローには、次の手順が含まれます。
1。 システムは、高解像度カメラを使用してPCBのフラット画像をキャプチャします。
2。 画像処理ソフトウェアは、キャプチャされた画像を参照と比較します。
3. システムは、潜在的な欠陥としての違いにフラグを立てます。
4. オペレーターは、さらなるアクションのためにフラグ付きボードを確認します。
2D AOIは、プロセスの初期に欠陥を検出するための費用対効果の高いソリューションを提供します。最終アセンブリの前にエラーをキャッチすることにより、メーカーはリワークとスクラップを減らします。このテクノロジーは継続的な改善をサポートし、企業が厳格な品質基準を満たすのに役立ちます。

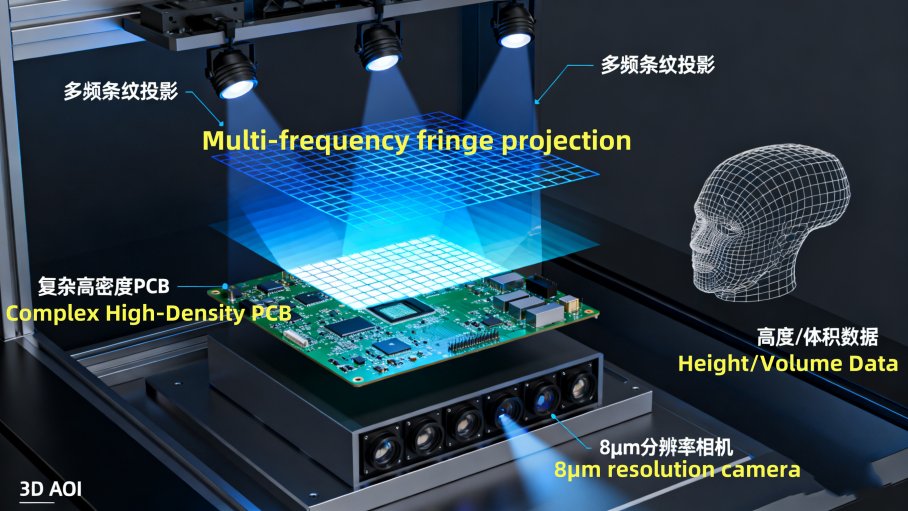

3D AOIシステムは、高度なイメージング技術を使用して、印刷回路基板に関する詳細情報をキャプチャします。これらのシステムは、複数のカメラとMoiréテクノロジーなどの構造化された光を使用して、いくつかの角度からボードをスキャンします。 たとえば、 このアプローチは、はんだジョイントとコンポーネントの高さ、体積、および共同評価を測定します。高解像度カメラは、 Koh Youngの3D AOIは、独自のマルチプロジェクションMoiréテクノロジーを使用して、真の体積データを生成します。 8µmまたは15µmの解像度で、最小の部品を正確に測定できる場合があります。 Z軸の拡張により、高さの測定範囲が増加し、背の高いコンポーネントを検査することができます。特殊なアルゴリズムは、3Dデータを処理し、ピンの高さを測定し、はんだフィレットの高さを測定し、橋を検出します。システムは、並行してイメージングと検査を実行し、高速かつ正確な3D測定を可能にします。この深さベースのイメージングは、誤った呼び出しや脱出を減らすことにより、欠陥検出の精度を大幅に向上させます。
3D AOIは、特に複雑または密集した人口密集PCBを検査する場合、電子機器の製造にいくつかの利点を提供します。このテクノロジーは、 欠陥検出において詳細な地形データをキャプチャし、複雑なアセンブリで重要な高さの変動と表面の特徴の検査を可能にします。 3d AOIは、 高い精度と精度を提供します。 ワーピング、曲げ、持ち上げリードなどのこのシステムは、 3次元欠陥を検出します。 上面だけでなく、コンポーネントの側面と底を検査し 、墓石や歪んだ部分などの欠陥の検出を可能にします。を含む高度なソフトウェアアルゴリズムは 機械学習、欠陥検出の精度と適応性を高めます。 3D AOIシステムは、手動の方法よりも速い検査速度を提供し、物理的な接触を必要とせず、繊細なコンポーネントを保存します。 3D AOIの適応性は、自動車、航空宇宙、医療機器など、進化するPCBの複雑さを伴う産業に適しています。自動化されたX線検査と比較して、3D AOIは、詳細な分析を提供しながら、表面検査により費用対効果の高いままです。
ヒント：3D AOIは、高密度および高解放性アプリケーションの信頼性に影響を与える3次元欠陥を特定することに優れています。
その強みにもかかわらず、3D AOIにはいくつかの制限があります。システムは2D AOIよりも 複雑で高価であり 、その結果、初期投資とメンテナンスコストが高くなります。 3D AOIは、大量の3Dデータを処理するために、より大きな計算能力が必要であり、検査速度が低下する可能性があります。レーザー三角測量などのスキャン方法には、詳細な表面スキャンが含まれ、2D AOIと比較してスループットを減らすことができます。これらの要因により、コストと速度が主な優先順位であるシンプルで高速生産ラインに3D AOIがそれほど適していません。製造業者は、高度な欠陥検出と包括的な検査の必要性に対して、これらの制限を比較検討する必要があります。
3D AOIシステムは、 現代の電子機器の製造に不可欠なツールになっています。高度なイメージング機能により、メーカーは複雑なアセンブリを高い精度で検査することができます。これらのシステムは、深さの知覚と複数の視聴角を使用して、従来の2Dメソッドがしばしば見逃している欠陥を検出します。
多くの産業は、 最も要求の厳しい検査タスクにこのテクノロジーは、高速生産ラインをサポートしており、数千の部品が1時間ごとに検査を移動します。オペレーターは即時のフィードバックを受け取ります。これにより、プロセスを調整し、品質基準を維持できます。 3D AOIに依存しています。
注：3D AOIは、 精度を犠牲にすることなく検査速度を維持し、 ハイスループット環境に最適です。
メーカーは、いくつかの重要なアプリケーションに3D AOIを選択します。
・ 高密度SMTおよびSMD組立ライン。ここでは、小型化され、密に密集したコンポーネントが正確な検査が必要です。
・ 2Dシステムで識別するのが困難な、不適切な極性、不整合、欠落部分などの欠陥の検出。
・ はんだの関節の体積と形状の測定、鏡面反射や2D AOIを制限するシャドウイングなどの問題を克服します。
・ 2D検査で不正確さを引き起こす可能性のあるボードの反転と相互反射の補償。
・ コンシューマーエレクトロニクス、自動車、航空宇宙部門など、厳格な品質要件を備えた産業における複雑なボードの検査。
3D AOIシステムは、信頼性を損なうことができない環境で優れています。たとえば、自動車および航空宇宙メーカーは、3D検査に依存して、製品の故障につながる可能性のある隠れた欠陥をキャッチします。家電会社は3D AOIを使用して、すべてのデバイスが高性能と安全基準を満たしていることを確認しています。
典型的な3D AOIワークフローには、複数の角度からボードをスキャンすることが含まれます。システムは、各コンポーネントとはんだジョイントの高さと体積を測定する詳細な3Dマップを作成します。高度なアルゴリズムこのデータを分析し、標準からの逸脱にフラグを立てます。その後、オペレーターはフラグ付きアイテムを確認し、是正措置を講じることができます。
3D AOIの柔軟性により、新しいボード設計と進化する製造要件に適応できます。電子コンポーネントが小さく複雑になるにつれて、3D検査により品質が一貫していることが保証されます。メーカーは、誤った通話の削減、欠陥検出の改善、および最適化された生産プロセスの恩恵を受けます。
ヒント：3D AOIは、ペースの速い複雑な生産環境で正確で信頼できる検査を必要とするメーカーにとって好ましい選択です。
検出機能は、自動化された光学検査システムの基盤を設定します。 2D対3D AOI比較では、各方法は独自の長所と短所を提供します。 2D AOIシステムは、表面レベルの欠陥を特定するためにトップダウンイメージングに依存しています。これらのシステムは、欠落しているコンポーネントの発見、極性エラー、はんだ貼り付けの誤用に優れています。しかし、彼らは深さの知覚を欠いているため、隠されたまたは体積欠陥に苦しんでいます。
3D AOIシステムは、 構造化された光と複数のカメラを使用して、ボードの3次元マップを作成します。このアプローチにより、コンポーネントの高さ、結合、はんだの体積を正確に測定できます。その結果、3D AOIは、持ち上げられたピン、はんだの不十分な、パッケージの反しなどの問題を検出します。
次の表は、偽陽性率と欠陥検出精度の違いを強調しています。
AOIシステムタイプ | 偽陽性率 | 欠陥検出精度 | 偽陰性に関するメモ |
レガシー2d AOI（ルールベース） | 最大50％ | 〜85–90％ | 深さ情報が不足しているため高 |
ai-enhanced 3d AOI | 10％未満（4〜6％）に削減 | 97–99％ | 3D深度データにより低い |
3D AOI システムは、誤検知を大幅に削減し、全体的な欠陥検出を改善します。高度な検査機能を必要とするメーカーは、多くの場合、優れたパフォーマンスのために3D AOIを選択します。
注：3D AOIは、表面欠陥と体積欠陥の両方をキャプチャすることにより、より包括的な検査を提供し、複雑なアセンブリに最適です。
速度とコストは、AOIシステムの選択に重要な役割を果たします。 2D対3D AOIシステムは、これらの領域で大きく異なります。 2D AOIは、より速い検査速度と初期投資の削減を提供します。これらのシステムは、それほど複雑ではないセットアップと最小限のオペレータートレーニングが必要です。メーカーは、大量の環境で2D AOIをすばやく展開できます。
3D AOIシステムには、 より高い初期購入価格 とより専門的なセットアップが必要です。このテクノロジーには、キャリブレーション、継続的なトレーニング、およびより大きな計算能力が必要です。メンテナンスコストもシステムの複雑さにより高くなる傾向があります。ただし、3D AOIは改善された検査機能を提供し、時間の経過とともにコストのかかる欠陥を減らすことができます。
以下の表は、所有権と運用上の要求の総コストを比較しています。
側面 | 2d AOIシステム | 3D AOIシステム |
初期購入価格 | 約3,200ドルを開始します | 110,000ドルを超える可能性があります |
年間メンテナンスコスト | 5,000〜15,000ドル（下端） | 5,000〜15,000ドル（ハイエンド） |
標準セットアップ | 専門のセットアップ、キャリブレーション、トレーニング | |
運用上の要求 | 複雑さが低い | より高い複雑さ、専門知識 |
ROIの考慮事項 | より低い前面およびメンテナンスコスト | より高いコストですが、欠陥検出が改善されました |
3D AOIシステムには、より大きな投資が必要ですが、欠陥検出の強化とリワークの削減により、長期的な利益を提供します。 Smaller manufacturers may prefer 2d aoi for its affordability and ease of use.
アプリケーションの適合性は、印刷回路基板アセンブリのタイプと必要な検査機能に依存します。 2D対3D AOIシステムはそれぞれ異なる生産ニーズに対応しています。 2D AOIはに最適です。 、主に表面レベルの機能を備えたよりこれらのシステムは、標準ボードとSMT行の初期段階の高速で費用対効果の高い検査を提供します。 Simple PCBアセンブリ
3D AOIは、深さの測定と結合チェックを必要とする複雑なアセンブリの検査に優れています。このテクノロジーは、コンポーネントの高さ、はんだの体積、および縦転を含む欠陥を識別します。自動車、航空宇宙、医療機器などの産業は、厳格な品質基準を満たすために3D AOIに依存することがよくあります。
以下の表は、各アプリケーションに適合するAOIタイプをまとめたものです。
AOIタイプ | 適切なPCBアセンブリタイプ | 主要な検査機能 | 推論 |
2d AOI | より複雑ではない3D機能を備えたよりSimmer PCBアセンブリ | はんだ貼り付けの誤用、極性エラー、不足している部品などの表面レベルの欠陥 | 費用対効果が高く、速い; SMT行で早期に展開されます。トップダウンイメージングに限定されています |
3d AOI | より複雑なPCB深さの測定と結合チェックを必要とするアセンブリ | コンポーネントの高さ、ボリューム、はんだ不十分なはんだ、持ち上げられたピン、パッケージの反りなどの結合を含む欠陥 | 正確な3D欠陥検出に構造化された光とマルチアングルカメラを使用します |
ヒント：製造業者は、自動化された光学検査システムを、ボードの複雑さと業界の信頼性要件に一致させる必要があります。
2D対3D AOI決定は、検査の有効性と完成品の全体的な品質を形成します。各システムの強みを理解することにより、メーカーは検査プロセスを最適化し、より良い結果を達成できます。
Hybrid AOIシステムは、2Dと3Dの両方の検査技術の両方の最高の機能をまとめます。製造業者は、これらのシステムを使用して、最新の印刷回路基板の複雑さの増加に対処します。 1つのマシンに2つの検査方法を組み合わせることにより、Hybrid AOIシステムは、柔軟で効率的で包括的な品質管理を提供します。
Hybrid AOIシステムはいくつかの重要な利点を提供します。
・ 2d AOIは、可視成分に信頼性の高い高品質のイメージングを提供します。単純な欠陥を検出するのに適しており、検査コストを低く抑えます。
・ 3D AOIは、検査機能を隠されたはんだジョイント、高さの測定、および複雑な欠陥検出に拡張します。 2d AOIが表示されない問題が見つかります。
・ ハイブリッドシステムは、2D AOIを適用し、高度な検査のために3D AOIに切り替えます。このアプローチは、欠陥のカバレッジを改善しながら時間とお金を節約します。
・ メーカーは、検査方法を各ボードエリアの特定のニーズに合わせて、製品を迅速かつ効率的に検査できます。
Yamaha MotorのYri-V Hybrid AOIシステムは、 このテクノロジーが実際にどのように機能するかを示しています。 YRI-Vは、2Dおよび3D検査を4方向の角度カメラと8方向の3Dプロジェクターと統合します。このセットアップは、業界をリードする検査速度と精度を実現します。このシステムは、従来のAOIシステムにとっては困難である超小型のファインピッチコンポーネントとミラー表面仕上げの検査に優れています。 YRI-VのAI搭載の自動化により、検査データの作成とチューニングが簡素化されます。オペレーターは、システムを使いやすくするために、専門的なスキルが低くなる必要があります。ハイブリッドアプローチは、多様で複雑なPCBコンポーネントの高速で正確な検査をサポートします。これは、ボードがこれまで以上に小さく、密度が高く、より機能的なモダンSMT生産の要求を満たしています。
ヒント：Hybrid AOIシステムは、製造業者が速度、コスト、検査の精度のバランスをとるのに役立ちます。彼らは、今日のエレクトロニクス業界における2D対3D AOIチャレンジの実用的なソリューションを提供します。
Hybrid AOIシステムは進化し続けています。 PCBがより複雑になるにつれて、これらのシステムは製品の品質と信頼性を確保する上でより大きな役割を果たします。ハイブリッドに投資するメーカーAOIは、テクノロジーが進むにつれて検査戦略を適応させる柔軟性を獲得します。
ボードの複雑さは、印刷回路基板アセンブリに対して右AOIシステムを選択する上で中心的な役割を果たします。コンポーネント、密度、高度なパッケージテクノロジーの使用が増加するにつれて、メーカーは信頼性が高く繰り返し可能な検査データが必要です。 主に表面レベルのコンポーネントを持つ単純なボードは、2D AOIの恩恵を受けます。これらのシステムは、トップダウンイメージングを使用して、不足している部品とはんだエラーをチェックします。彼らは迅速な検査とコスト削減を提供し、大量のPCB生産に最適です。
ただし、複雑さが上がると、2d AOIが課題に直面します。影、照明のバリエーション、および深さ情報の欠如は、その有効性を制限します。複雑なPCBは、多くの場合、小型化されたコンポーネント、密なレイアウト、および多層設計を備えています。これらの場合、3D AOIが不可欠になります。 3D AOIシステムは、複数のカメラまたはレーザー技術を使用して、高さとボリュームのデータをキャプチャします。これにより、 ワーピング、持ち上げられたリード、共同点数の問題などの欠陥を検出することができます。
自動車や産業用電子機器などの産業のメーカーは、複雑なボードに3D AOIに依存しています。これらのシステムは、 IPC-610標準を満たす包括的な測定データを提供します。 これにより、プロセスドリフトの早期検出が可能になり、ゼロ定義の目標がサポートされます。
AOIシステム | 通常、最小のボードの複雑さが処理されます | 通常、最大のボードの複雑さが処理されます |
2d AOI | 表面レベルの検査を伴うよりシンプルなボード。不足しているコンポーネントとはんだエラーの検出に有効。速度と費用対効果を優先します | 体積または高さ関連の欠陥のない少ないボード。通常、多層ボードまたは高密度ボードには適していません |
3d AOI | 高さの測定を含む体積検査が必要なボード。持ち上げられたリードや結合の問題などの複雑な欠陥の検出に適しています | 詳細な3D欠陥検出を要求する高密度、多層、および複雑なボードレイアウト。自動車および産業用電子部門で使用されます |
ヒント：高密度、多層、または小型化PCB s、3D AOIは、信頼できる検査に必要な測定精度と欠陥検出を提供します。
信頼性の要件は業界間で異なり、AOIの選択に直接影響します。自動車、航空宇宙、医療機器などのセクターは、製品の信頼性の最高レベルを要求しています。これらの分野では、単一の欠陥でさえ、費用のかかるリコールや安全性の問題につながる可能性があります。 AOIシステムは、厳密な品質基準を満たすために、一貫した正確な検査結果を提供する必要があります。
要素 | 説明 |
検査の種類 | AOIがボード、コンポーネント、またはSMTレベルで、一致する業界のニーズを検査するかどうかを判断します。 |
画像解像度 | 高解像度は、高解放性セクターで一般的な小さな欠陥を検出するために重要です。 |
検査速度 | 生産規模と一致する必要があります。欠陥を欠くことなく、高スループットが必要です。 |
自動化機能 | 自動化により、ヒューマンエラーが減少し、重要な業界で一貫した品質をサポートします。 |
精度と信頼性 | 厳しい基準を満たし、欠陥検出の一貫性を確保するための基本。 |
他のシステムとの統合 | シームレスな統合は、自動車/航空宇宙に典型的な複雑な生産ラインをサポートします。 |
アフターセールスサポート | 継続的なサポートにより、厳しいセクターにおける長期的な信頼性が保証されます。 |
AOIシステムは早期障害検出を有効にします。 、高価な生産エラーを減らし、電子デバイスの信頼性を向上させるAIや3Dイメージングを含むAdvanced AOIテクノロジーは、複雑なPCBデザインと欠陥率の低下に適応します。たとえば、AOI機器は 、手動で時間がかかる検査を自動化することにより、この欠陥検出の改善は、製品の信頼性と顧客満足度の向上につながります。 欠陥率を2％から0.5％に減らすことができます。
注：高解放性産業向けの正しいAOIシステムを選択すると、すべての印刷回路基板アセンブリが最も厳格な品質基準を満たすことが保証されます。
2Dと3D AOIシステムを選択する際には、予算が重要な考慮事項です。 2d AOIは、初期投資の削減とメンテナンスコストの削減を提供します。これらのシステムは、大量のコストに敏感なPCB生産に焦点を当てた製造業者に適しています。彼らはより単純なボードを迅速に検査し、企業が費用を管理するのを支援します。
3D AOIシステムには、より高い前払い投資が必要です。高度なイメージングテクノロジーとソフトウェア機能は、コストに追加されます。メンテナンスおよびオペレーターのトレーニングも費用を増加させます。ただし、3D AOIは、欠陥率を減らし、製品の信頼性を改善することにより、長期的な価値を提供します。複雑なPCBの場合、3D AOIへの投資は、多くの場合、故障が少なく、やり直しが少なくなります。
製造業者は、検査精度の向上の利点に対して、所有権の総コストを比較検討する必要があります。生産量、製品の複雑さ、信頼性の目標に基づいてAOI機器を選択すると、システムが予算と品質の両方の要件を満たすことが保証されます。適切なトレーニングと定期的なメンテナンスは、投資収益率を最大化するのに役立ちます。
ヒント：予算が限られているメーカーと簡単なボードの場合、2d AOIは実用的なソリューションを提供します。複雑な電子機器を生産したり、高い信頼性を必要としたりする人のために、3D AOIに投資すると、大幅な長期節約につながる可能性があります。
AOIシステムを選択することは、今日の検査ニーズを満たすだけではありません。また、製造業者は、テクノロジーと業界の要件が進化するにつれて、投資がどのように機能するかを検討する必要があります。エレクトロニクス業界は、より大きな小型化、より高い成分密度、より厳しい品質基準に向かって動き続けています。これらの傾向は、AOIシステムを押して、より正確で信頼性が高く、データが豊富な検査を提供します。
2d AOIシステムは、画像の比較とコントラストに依存しています。 このアプローチは、単純なボードではうまく機能しますが、複雑なまたは小型化されたコンポーネントと闘っています。その結果、2d AOIは、多くの場合、より高い誤った呼び出しと脱出率を生成します。 Quasi-3Dまたは2.5Dシステムはいくつかの改善を提供しますが、同様の制限に直面しています。対照的に、True 3D AOIシステムは測定ベースの検査を使用します。それらは、コンポーネントの高さ、はんだジョイントボリューム、および結合に関する正確なデータを提供します。これにより、誤った呼び出しが減少し、逃げられ、メーカーがプロセスを最適化し、ゼロディフェクトの生産に近づくのに役立ちます。高品質の製造を目指している企業の場合、3D AOIへの投資は、前払いコストが高くても理にかなっています。
以下の表は、将来の防止AOI決定に影響を与える重要な要因をまとめたものです。
側面 | まとめ |
ドライバー | 小型化、複雑なエレクトロニクス、ゼロフェクト製品の需要、自動車/医療セクターの成長 |
課題 | 3D AOIの高い初期コストと複雑さ、特殊なプログラミングの必要性、継続的な更新 |
機会 | より良い欠陥検出、高度なパッケージへの拡張、使いやすいインターフェイスのためのAI/ML統合 |
将来の傾向 | 予測分析のためのTrue 3D AOI、AI/ML、リアルタイムインライン検査、デジタルMES/ERP統合、持続可能性の焦点への移行 |
地域の市場動向 | アジア太平洋地域のリードはボリュームです。北米/ヨーロッパは、高価値の高信頼性セクターに焦点を当てています |
投資の正当化 | 3d AOI誤った呼び出しを削減し、信頼できるデータを提供し、業界4.0をサポートし、プレミアム製造に不可欠です |
ヒント：将来の計画メーカーは、AIおよび機械学習、リアルタイムデータ統合、デジタル製造システムとの互換性をサポートするAOIシステムを探す必要があります。
AOIテクノロジーが進歩するにつれて、柔軟なソフトウェア、モジュラーハードウェア、強力なベンダーサポートを備えたシステムは、新しい要件により簡単に適応します。また、企業は、ソフトウェアの更新の容易さ、新しいコンポーネントタイプを処理する機能、およびファクトリーデータネットワークとのシステムの統合を考慮する必要があります。将来の準備ができているAOIシステムを選択すると、業界の基準と顧客の期待が高まるにつれて、製造業者が競争力を維持するのに役立ちます。
メーカーは 、単純なPCBAアセンブリの効率的で費用対効果の高い検査のために2d AOIを選択する必要がありますが、3D AOIは、. 検査ニーズ、製品の複雑さ、予算を備えた厳格な品質需要を備えた複雑なボードに適しています。企業は、AOIベンダーのコンサルティング、試験の実施、および決定を最終決定する前にシステムのキャリブレーションとサポートのレビューの恩恵を受けます。比較および意思決定ガイドを再検討すると、選択したソリューションが進化する生産要件と一致するようにするのに役立ちます。
2d AOI単一の角度からのフラット画像を使用してボードを検査します。 3D AOIは、複数の角度と構造化された光を使用して高さと体積を測定し、より複雑な欠陥を検出します。
2d AOIは、隠されたはんだの関節の問題を検出できません。目に見える表面のみを検査します。 3d AOIは深度情報を提供し、隠されたまたは体積欠陥を識別できます。
2d AOIは、高速で大量の生産に最適です。より速い検査とコストの削減を提供します。 3D AOIは、複雑なボードを備えた遅いラインに適しています。
3D AOIシステムは、より多くのメンテナンスとキャリブレーションが必要です。高度なカメラとソフトウェアには定期的な更新が必要です。 2d AOIシステムは、より単純な維持費を備えています。
AOIシステムは、 プロセスの初期に欠陥をキャッチします。故障したボードが前進するのを防ぎます。これにより、リワークが削減され、コストが削減され、全体的な製品の信頼性が向上します。
Hybrid AOIシステムは、2Dと3Dの両方の検査の強度を組み合わせています。彼らは柔軟で包括的なカバレッジを提供します。さまざまなボードの複雑さを備えたメーカーは、ハイブリッドシステムからの強いリターンを見ることがよくあります。
オペレーターは、2D AOIの基本トレーニングが必要です。 3D AOIおよびハイブリッドシステムには、キャリブレーションやソフトウェアの使用など、より高度なスキルが必要です。多くのベンダーはトレーニングプログラムを提供しています。
ほとんどの最新のAOIシステムは、 MESまたはERPソフトウェアとの統合をサポートしています。これにより、リアルタイムのデータ共有とプロセス制御が可能になり、業界4.0イニシアチブがサポートされます。
