I.C.T-SS550P2
I.C.T
| 数量： | |
|---|---|

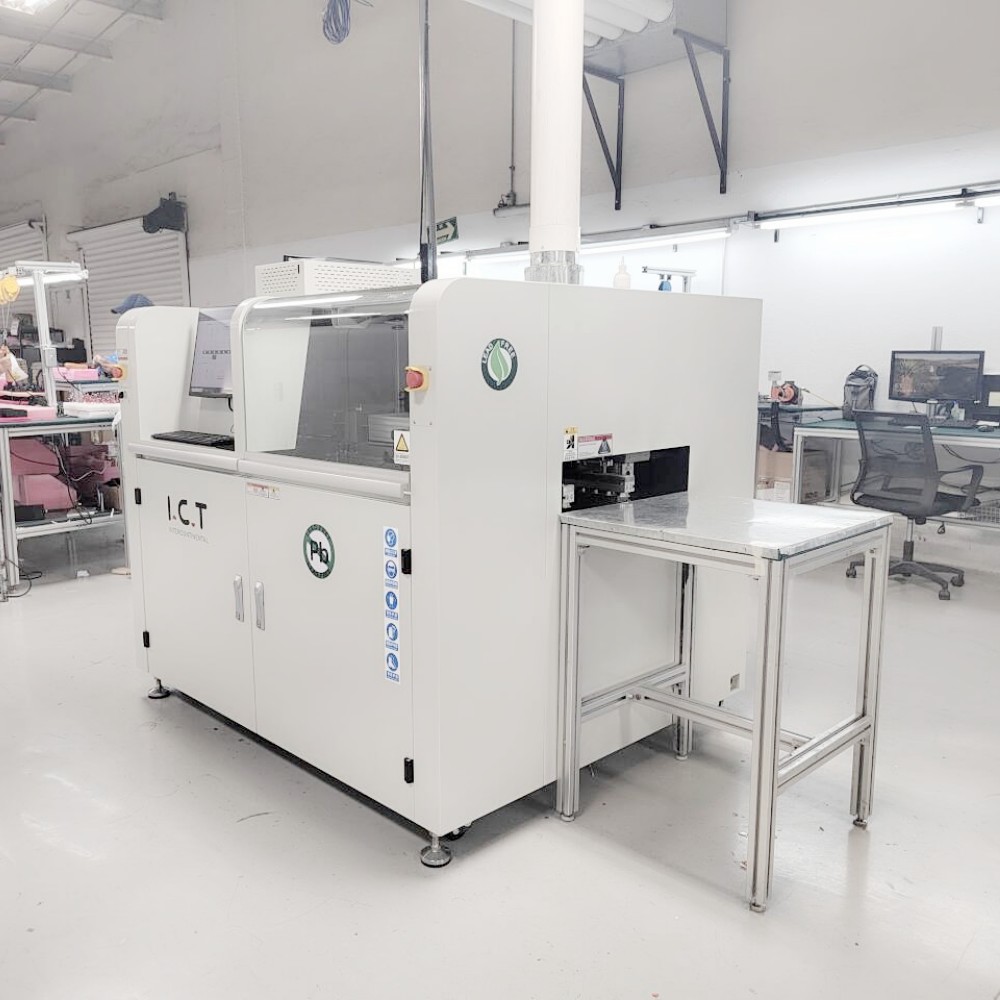

| 自動選択ウェーブはんだ付け機の概要

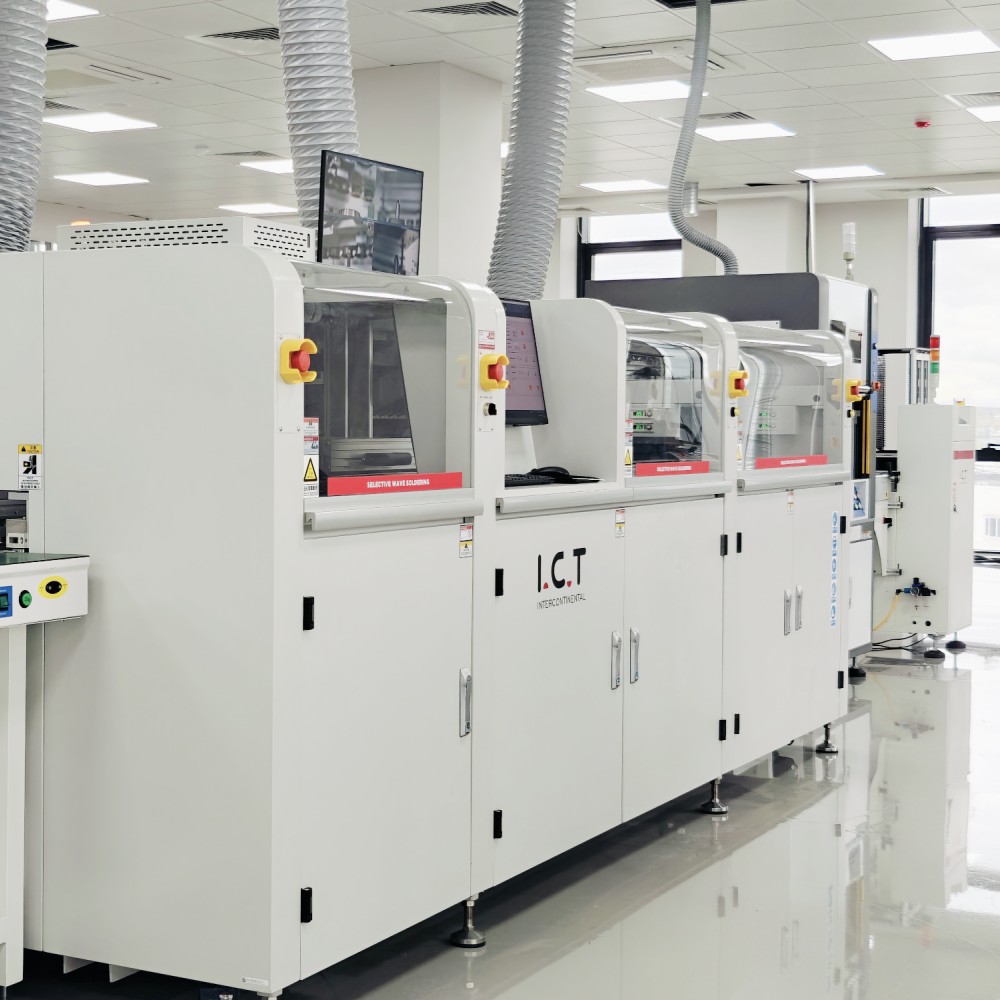

I.C.T オンライン選択ウェーブはんだ付け機 SS550P2 は、中国で設計および製造された高性能ソリューションで、PCB のはんだ付けに自動化された精度を提供します。この自動選択ウェーブはんだ付け機は、固定 PCB プレートと可動スプレー/はんだ付けプラットフォームを備えており、大量生産に最適です。完全な PC 制御により、はんだ温度 0.7、フラックスの種類、N2 温度を簡単に調整でき、優れたトレーサビリティを保証します。 25 年以上の専門知識に裏打ちされた I.C.T は、72 か国の 1,600 を超える顧客にサービスを提供し、製造効率を高める信頼性の高い装置を提供しています。チタン製ソルダーポットとドイツ製ジェットバルブは安定性を提供し、世界中で信頼できる選択肢となっています。
| DIPライン設備一覧

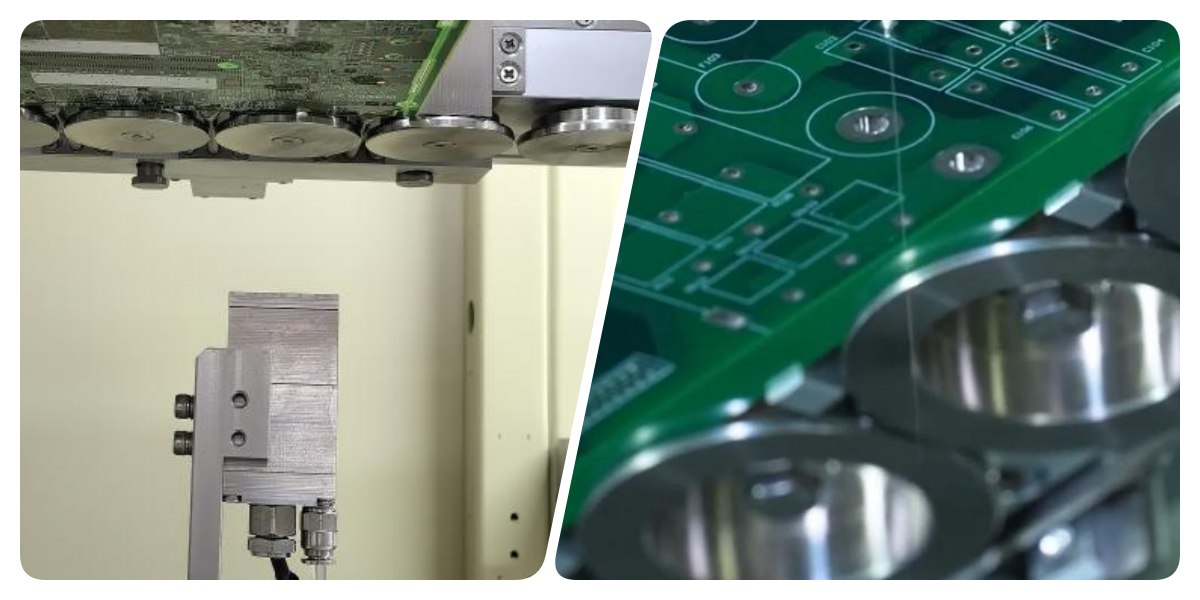

自動選択ウェーブはんだ付け機は、ドイツ製の高周波パルス注入バルブを備えた高精度フラックス塗布システムを備えています。この技術により、固形分含有量が 10% 未満の小さなフラックス ドットが得られ、正確でクリーンな塗布が保証されます。ノズルは、0.02 mm の繰り返し精度で XY プラットフォームに取り付けられており、無駄を最小限に抑え、はんだ付けの品質を向上させます。このシステムは圧力タンクと SMC 空圧コンポーネントによってサポートされており、安定したフラックス供給を維持し、複雑な PCB はんだ付け作業に最適です。

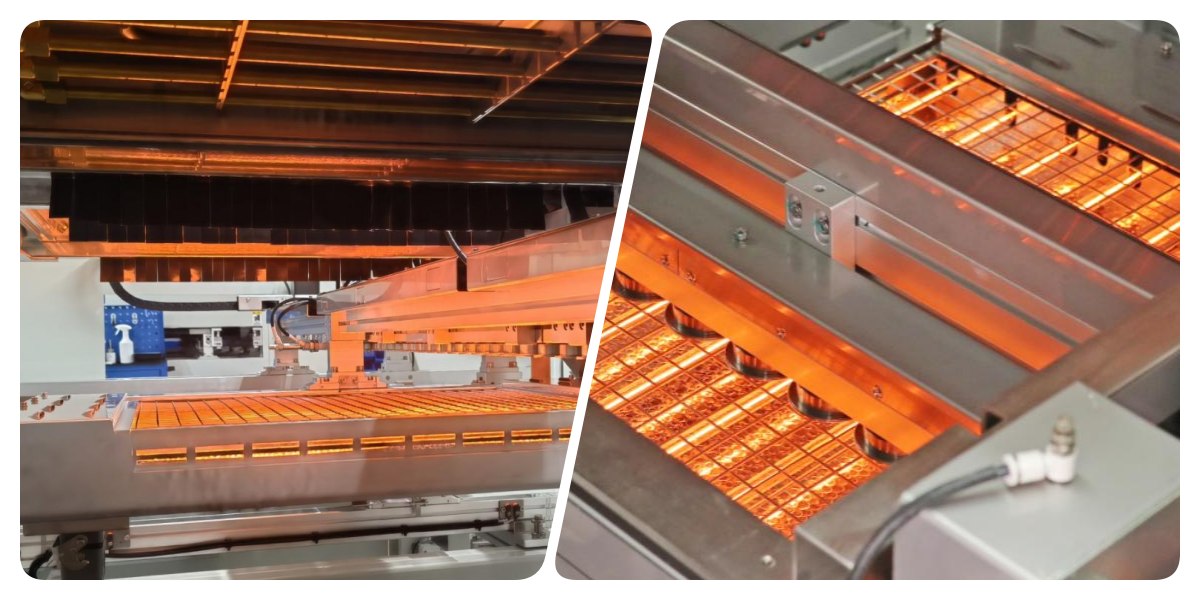

効率的な予熱の最適化は、この自動選択ウェーブはんだ付け機の重要な機能です。このシステムは、調整可能な下部予熱と上部の IR ヒーターを備えており、均一な熱分布のために予熱領域を最大化します。オールラウンドな高温コットン設計により温度の安定性が確保され、メンテナンスプラグイン設計により工具不要の保守が可能になります。この設定により、ウォームアップ時間が約 15 分に短縮され、PCB 製造の生産性が向上します。
自動選択ウェーブはんだ付け機の高度なはんだ付け技術により、最高のパフォーマンスが保証されます。電磁ポンプは安定した信頼性の高いはんだピークを提供し、チタンはんだポットは漏れを防ぎ、鋳鉄ヒーターで素早く加熱します。 N2 オンライン加熱システムは、はんだ濡れを改善し、ドロスを低減します。これは、温度 1.3、波高、およびキャリブレーションのソフトウェア制御設定によってサポートされています。このテクノロジーは、大量生産において一貫した結果をもたらします。

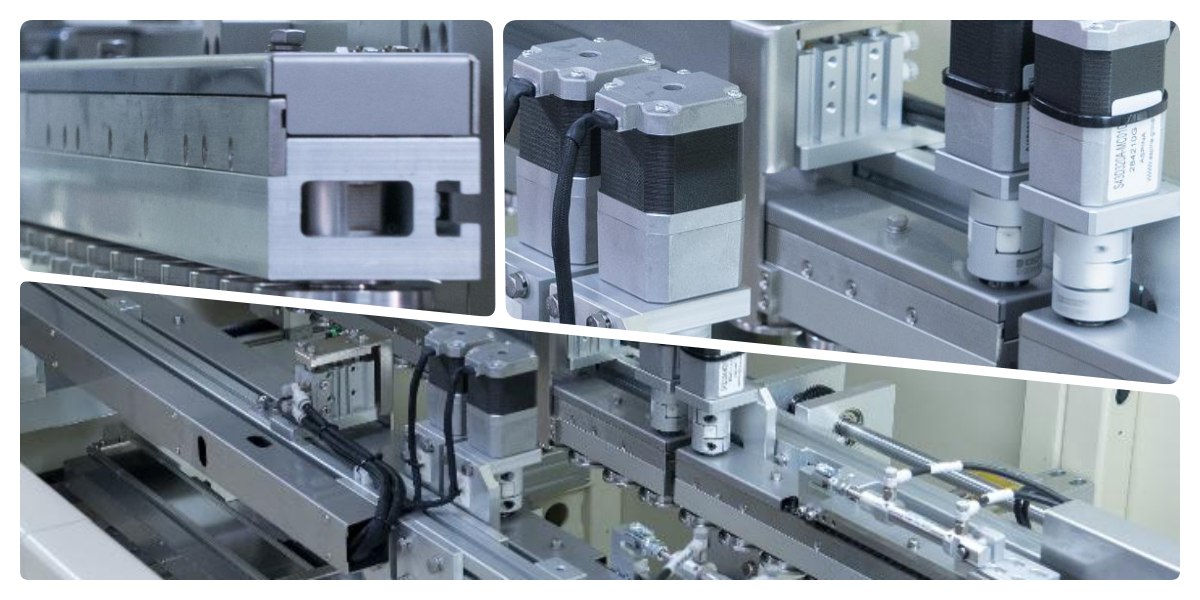

この自動選択ウェーブはんだ付け機の耐久性のあるトランスミッション設計には、安定性を高めるために特別な材料プロファイルと 3 つの部分からなるローラー システムが使用されています。厚くカスタマイズされたレールは最大 20kg の荷重をサポートし、PCBA サイドとトップのクランプ システムによりボードの安定性が保証されます。日本製のモーターと空気圧コンポーネントにより信頼性が向上し、輸送緩衝地帯により衝突が防止されるため、長期にわたる製造用途に堅牢な選択肢となります。

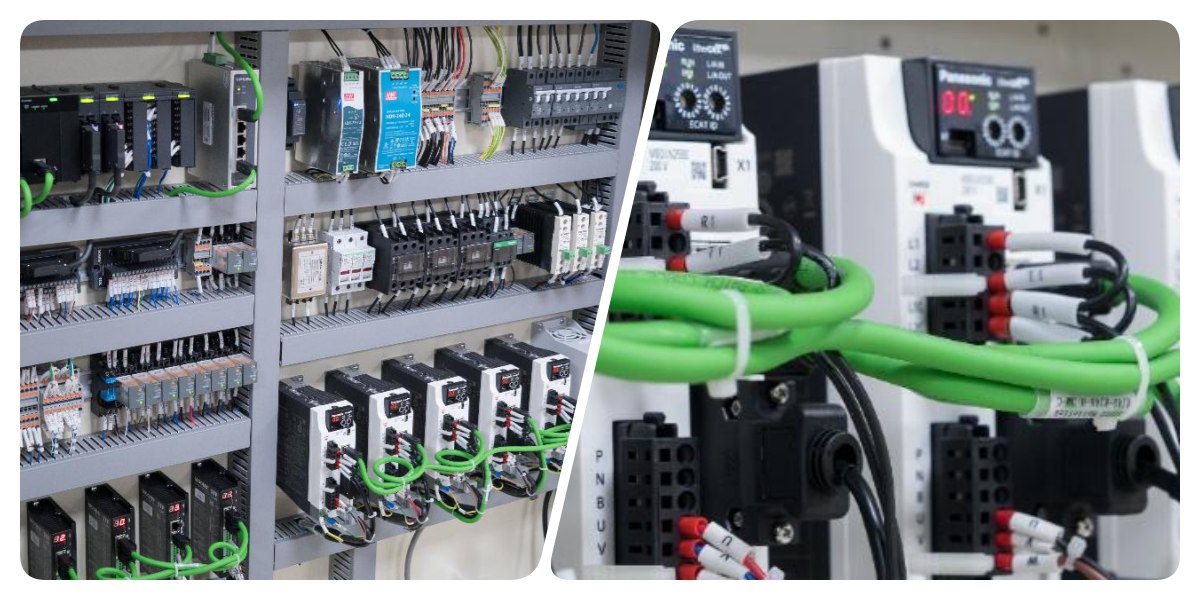

この自動選択ウェーブはんだ付け機では、PLC+ モジュール ハイエンド バス システムにより、信頼性の高い制御統合が実現されています。このセットアップにより、安定性と拡張性が保証され、CE 規格を満たし、インダストリー 4.0 設計がサポートされます。世界的な高品質の電気部品と Cat-6 ネットワーク ケーブルは高速通信と高感度の応答を提供し、すべてのはんだ付けパラメータを正確に制御して一貫したパフォーマンスを実現します。

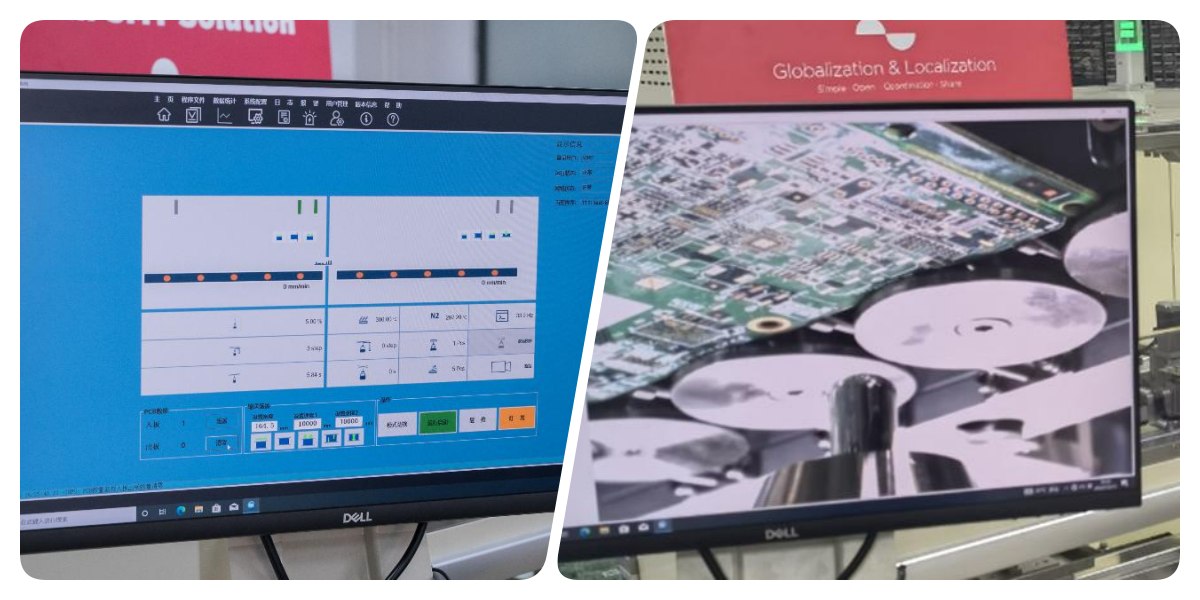

自動選択ウェーブはんだ付け機のユーザーフレンドリーな操作インターフェイスは、CCD 高速プログラミングと自動ノズル識別を備えたガイド付きプログラミング モードを備えています。中国語、英語、日本語などの多言語をサポートしており、リアルタイムのデータ視覚化とボタン 1 つで CCD モニタリングに切り替えることができます。この直観的なデザインは、画像プログラミングとインテリジェントな座標検証と組み合わされて、操作を簡素化し、すべてのユーザーの効率を向上させます。
| 仕様
| オンライン選択的な波のはんだ付け機 | ||||
| モデル | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| オンラインモジュラー | スプレー＋予熱&はんだ付け | スプレー+予熱+はんだ付け | スプレー+予熱+はんだ付け+はんだ付け | スプレー+予熱+はんだ付け+はんだ付け+はんだ付け |
| はんだシステム | ||||
| ノズル数 | 1 | 1 | 2 | 3 |
| はんだポットの数量 | 1セット | 1セット | 2セット | 3セット |
| 二重ポット（オプション） | n/a | オプション | オプション | オプション |
| はんだポット電源 | 2.35kw | 2.35kw | 4.70kw | 7.05kw |
| フラックスシステム | ||||
| フラックス貯蔵タンク | 1L | 1L | 2L | 2L |
| フラックスサポート | フラックスアラーム、自動 | |||
| スプレーノズル | ドイツ製ジェットバルブ（スポット&ラインスプレー）1式 | |||
| スプレーノズルサイズ | 130um (180um、210um オプション) | |||
| スプレー速度 | 0〜20mm/s | |||
| スプレーノズルの移動 速度 | 0〜400mm/s | |||
| 予熱システム | ||||
| 予熱モード | 熱気とir | 熱気とir | 熱気とir | 熱気とir |
| 予熱領域 | 長さ500*幅500mm | 長さ500*幅500mm | 長さ500*幅500mm | 長さ500*幅500mm |
| 予熱ゾーン | 上部熱風：2、下部IR：1 | |||
| 底予熱パワー | 最大12kw | |||
| トップ予熱パワー | 最大6kw | |||
| ウォームアップ時間 | 約15分（設定150℃） | |||
| 制御モード | パソコン+PLC | |||
| 輸送システム | ||||
| PCB サイズ（固定具付き） | 120*60~500*500mm | |||
| PCB の交換 | オンライン | |||
| PCB トップクリアランス | 120mm | |||
| 輸送の高さ | 900±20mm | |||
| 輸送幅 | 60〜500mm | |||
| 寸法：mm | 長さ1850*幅1850*高さ1480 | 長さ2560*幅1750*高さ1480 | 長さ2560*幅1950*高さ1480 | 長さ2600*幅1950*高さ1480 |
| 重さ | 約：800kg | 約：1200kg | 約：1300kg | 約：1500kg |
| DIPライン設備一覧

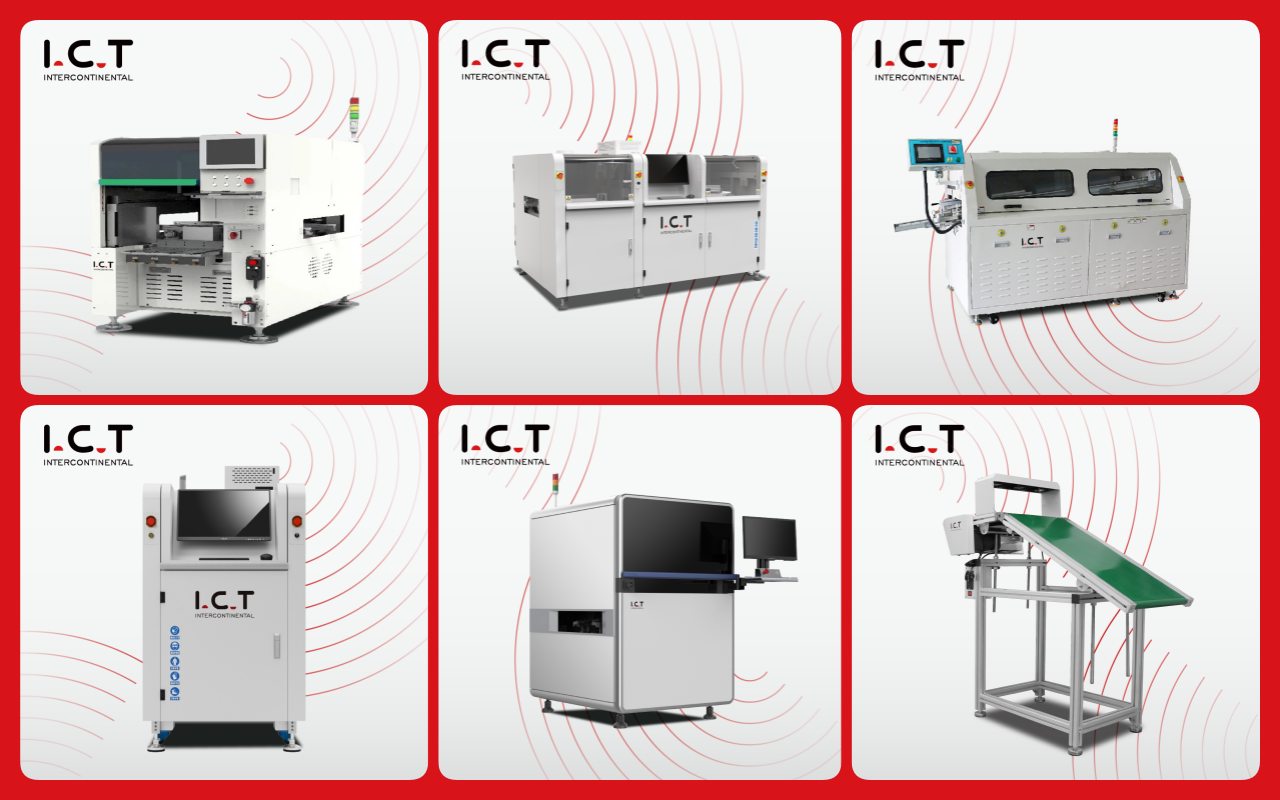

当社の DIP 生産ラインは、効率的かつ正確な PCB アセンブリのための高度なツールを提供します。完全に自動化された DIP ラインには、部品を正確に配置するための DIP 挿入ライン、スムーズな PCB 進入のためのウェーブ ローダー、安全な排出のためのウェーブ アンローダー、および最終チェックのための組立ベルト ラインが含まれています。この高品質の PCB DIP 生産ラインは、安定した動作、信頼性の高い THT 挿入、およびコスト効率の高い組み立てを保証し、さまざまな業界のニーズに対応します。モジュラー設計と I.C.T のグローバル サポートにより、スルーホール タスクの生産性が向上します。
| カスタマーサクセスビデオ
I.C.T のエンジニアは、複数のクライアントに技術サポートを提供するためにメキシコに出張し、コーティング ライン、ウェーブはんだ付け機、選択はんだ付け機のサービスを提供しました。 Acrab350 を使用している自動車電子機器メーカーであるクライアントの 1 つは、独自の治具を備えた 2 つの異なる PCBA タイプを製造し、機械の柔軟性を示しました。私たちのチームは、シームレスなインストールと最適化されたパフォーマンスを保証し、クライアントの高い基準を満たしました。一部のはんだ付けクライアントからの肯定的なフィードバックを紹介するビデオでは、SS540 の信頼性と効率に対する顧客の満足度が強調されており、グローバル サポートと質の高いサービスに対する I.C.T の取り組みが反映されています。
| プロフェッショナルなサービスとトレーニング
I.C.T は、自動選択ウェーブはんだ付け機に関する包括的なサービスとトレーニングを提供します。当社のチームは、スムーズな運用を保証するために、設置、メンテナンス、技術サポートを提供します。トレーニング セッションでは、機械のセットアップ、パラメータ調整、トラブルシューティングがカバーされ、オペレーターの効率を最大化するのに役立ちます。 25 年以上の経験を持つ当社は世界中の顧客をサポートし、定期的なアップデートとプロセスの最適化を通じて長期的な成長を提供します。私たちの目標は、リスクゼロのソリューションを提供し、生産ラインが安心して稼働できるようにすることです。

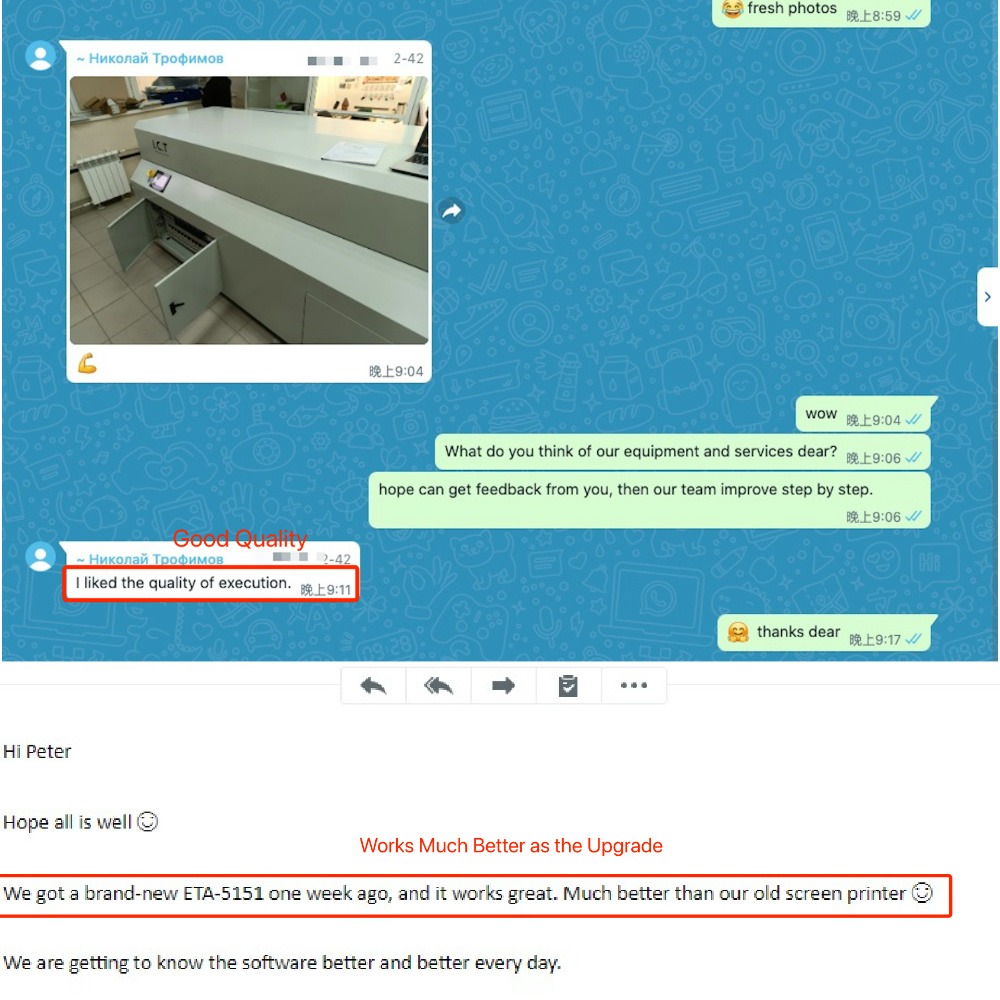

| お客様からの賞賛
当社の自動選択ウェーブはんだ付け機は、その卓越したパフォーマンスによりお客様にご好評いただいております。彼らは、当社のエンジニアの専門的な設置と迅速な問題解決スキルを高く評価しています。機器の信頼性とはんだ付け品質は高い評価を受けており、耐久性のあるパッケージにより安全な配送が保証されています。また、お客様は問題に対する当社の迅速な対応を高く評価しており、I.C.T は製造プロセスにおいて信頼できるパートナーとなっています。
| 業界認証
I.C.T の自動選択ウェーブはんだ付け機は CE、RoHS、ISO9001 規格の認証を取得しており、最高の安全性と品質を保証しています。また、卓越性への取り組みを反映し、革新的なデザインに関して複数の特許を取得しています。これらの認証は、当社の製品が世界的な製造要件を満たしていることを保証し、信頼性が高く環境に優しいソリューションをお客様に提供します。
| I.C.T の会社と工場について
I.C.T は、25 年以上の経験を持つ電子製造ソリューションの大手プロバイダーです。中国の東莞に拠点を置く当社の工場は 12,000 平方メートルの敷地にあり、20 人のエンジニアを含む 89 人のスタッフが働いています。当社は研究、開発、生産を社内で処理し、72 か国の 1,600 を超える顧客にサービスを提供しています。当社の急速な成長と厳格な品質管理システムは高い基準を保証します。 3,000 万ドルの登録基金により、当社は堅牢な品質管理システムを維持し、信頼性の高い自動選択ウェーブはんだ付け機を世界中に提供しています。
